Установки УПСТ-2М
| Номер в ГРСИ РФ: | РБ 03 10 1529 14 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Производитель / заявитель: | АО «НПП «Эталон», г. Омск |
Установки УПСТ-2М (в дальнейшем - установки) предназначены для поверки (калибровки) и градуировки эталонных преобразователей термоэлектрических второго и третьего разрядов, рабочих преобразователей термоэлектрических и термопреобразователей сопротивления всех типов в органах государственной метрологической службы и метрологических службах юридических лиц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1529 14 |
| Наименование | Установки УПСТ-2М |
| Год регистрации | 2014 |
| Номер сертификата | 9187 |
| Дата регистрации | 2014-05-29 |
| Срок действия | 2018-06-26 |
| Получатель сертификата | ОАО НПП "Эталон", г. Омск, Россия (RU) |
Производитель / Заявитель
ОАО НПП "Эталон"
Адрес: ул. Лермонтова, 175, 644009, г. Омск-9
Контакты: (3812)36-84-00, 36-78-82
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по методике ДДШ1.270.003 Д, утвержденной в 2002 г. |
| Признание поверки | Первичная при выпуске из производства: ОАО НПП "Эталон" (номер реестра - №1080, шифр поверительного клейма - БТО)(НТК №08-08). |
Поверители
Скачать
|
Описание типа РБ 03 10 1529 14 [2009-01-15]
rb-03-10-1529-14_2009-01-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1529 14 [2014-09-11]
rb-03-10-1529-14_2014-09-11.pdf
|
Скачать |
Описание типа
Назначение
Установки УПСТ-2М (в дальнейшем - установки) предназначены для поверки (калибровки) и градуировки эталонных преобразователей термоэлектрических второго и третьего разрядов, рабочих преобразователей термоэлектрических и термопреобразователей сопротивления всех типов в органах государственной метрологической службы и метрологических службах юридических лиц.
Описание
Установка представляет собой блочно-модульный метрологический комплекс, состоящий из блоков измерительных №1 и №2, милливольтметра, термостатов и печей.
Установка обеспечивает реализацию методов измерения, изложенные в ГОСТ 8.338-2002; ГОСТ 8.461-2009; ГОСТ Р 8.611-2005.
Блок измерительный 1 выполнен в металлическом приборном корпусе настольного типа, предназначен для коммутации измерительных цепей при поверке (калибровке) преобразователей термоэлектрических.
Блок измерительный 2 выполнен в металлическом приборном корпусе настольного типа, предназначен для регулирования тока в измерительных цепях и коммутации потенциальных измерительных цепей термопреобразователей сопротивления при поверке (калибровке).
Милливольтметр, подключенный к блоку измерительному, измеряет э.д.с. преобразователей термоэлектрических или падение напряжения на тер.мопреобразователях сопротивления.
Термостаты и печи предназначены для создания температурных режимов при поверке (калибровке) или градуировки преобразователей термоэлектрических (термопар) или термопреобразователей сопротивления.

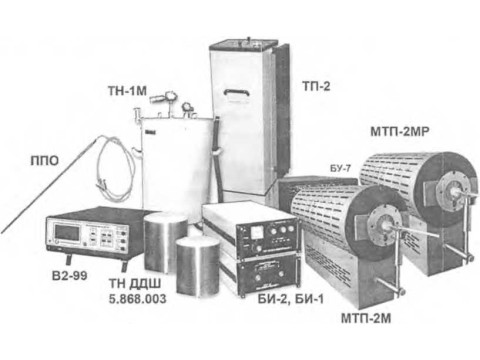

Внешний вид установки УПСТ-2М представлен на рисунке 1.
Места размещения знака утверждения типа, пломб для защиты от несанкционированного доступа к блоку измерительному 1 и гарантийных этикеток на блоке измерительном 2 указаны на рисунке 2.

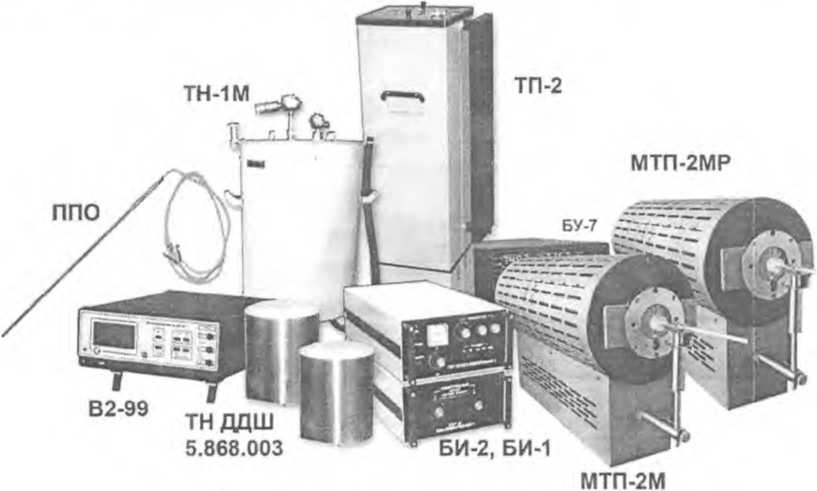

Рисунок 1 - Комплектность установки УПСТ-2М
Вид сзади
Рисунок 2 - Места размещения маркировки, пломб для защиты от несанкционированного доступа и гарантийных, этикеток
п.1 Места установки пломб для защиты от несанкционированного доступа на блоке измерительном 1 и гарантийных этикеток на блоке измерительном 2;
п.2 Маркировка с указанием знака утверждения типа, серийного номера и даты
изготовления
Технические характеристики
|
Диапазон измеряемых напряжений постоянного тока, мВ Диапазон температур, воспроизводимый установкой, °C Допускаемые значения средних квадратических отклонений (СКО) случайной составляющей погрешности, не более: |
от - 300 до +300 от Одо 1200 |
|
- при поверке и градуировке термопар методом поэлектродного сличения - при поверке и градуировке термопар методом прямого сличения; - от измеряемой величины сопротивления при поверке и градуировке термопреобразователей сопротивления ЭДС в цепях измерительных кабелей, мкВ, не более Допускаемое отклонение сопротивлений калибровочных резисторов, %, не более Напряжение питания, В Частота питающей цепи, Гц Потребляемая мощность, не более: |
0,9 мкВ 9,0 мкВ 0,0125 % 0,2 0,010 220±22 50±1 |
|
- блока измерительного - милливольтмера - каждой печи МТП-2МР-50-500 - термостата парового ТП-2 Средняя наработка до отказа, ч, не менее Рабочая температура применения, °C |
10,0 В-А 25,0 В-А 5,0 кВ-А 1,25 кВ-А 2000 20±5 |
Знак утверждения типа
Знак утверждения типа нанесен на титульный лист паспорта типографским способом.
Комплектность
Комплектность установки соответствует указанной в таблице 1.
Таблица 1
|
Наименование |
Обозначение |
Количество |
|
Блок измерительный 1 |
ДДШ 2.702.006 |
1 |
|
Блок измерительный 2 |
ДДШ 2.702.007 |
1 |
|
Милливольтметр В2-99 |
ТУ50-01 ДДШ 2.728.001 ТУ |
1 |
|
Термостат нулевой ТН-1М |
ТУ50-95 ДДШ 2.998.004 ТУ |
1 |
|
Термостат паровой ТП-2 |
ТУ 3443-003-02566540-2003 |
1 |
|
Печь МТП-2МР-50-500 |
ТУ50-96 ДДШ 1.298.000 ТУ |
2 |
|
Преобразователь термоэлектрический платинородий-платиновый эталонный ППО-2-1000 |
ТУ50-104-2000 |
1 |
|
Термостат нулевой (для свободных концов термопар) |
ДДШ 5.868.003 |
2 |
|
Паспорт |
ДДШ 1.270.003 ПС |
1 |
|
Методика поверки |
ДДШ 1.270.003 Д |
1 |
|
Примечания 1 Допускается замена милливольтметра В2-99 на любой другой тип вольтметра, обеспечивающий необходимую точность измерений. 2 По дополнительной заявке возможна поставка: - печи МТП-2МР-70-1000 (длиной 1000 мм, диаметром 70мм); - выравнивающего никелевого блока от 80 до 200 мм; - термопреобразователя эталонного типа ППО (1,2 или 3 разрядов и длиной 1000, 1250 или 1600 мм). 3 По желанию заказчика возможна любая комплектация. 4 Допускается замена термостатов и печей другими средствами воспроизведения температуры с характеристиками не хуже заданных. | ||
Поверка
осуществляется по документу’ ДДШ 1.270.003 Д, утвержденному ГЦИ СИ УНИИМ 08 июля 2002 г.
В перечень основного поверочного оборудования входят:
- мегаомметр Ф4 102/1-1М, диапазон измерений (0-100) МОм, погрешность ± 1,0 %, напряжение 500 В;
- мера электрического сопротивления однозначная МС3007, 10 Ом, класс точности 0,002;
- мера электрического сопротивления однозначная МС3007,100 Ом, класс точности 0,002;
- мера электрического сопротивления однозначная МС3007, 1 кОм, класс точности 0,002;
- преобразователь термоэлектрический платинородий-платиновый ППО-2-ЮОО 2, 3 разряда;
- компаратор РЗО17, диапазон измерений от 0,1 мкВ до 11,1111 В, предел допускаемой основной абсолютной погрешности не более ± (0,0001-0,01)%;
- печь МТП-2МР, диапазон (300-1200) °C;
- термостат нулевой (для свободных концов термопар);
Лист №4
Всего листов 4
- милливольтметр В2-99, диапазон от минус 300 до 300 мВ, предел допускаемой основной абсолютной погрешности:
для времени измерения 1,0., .2,5 с - ± (l,5-10’3+4,5-10'5-U) мВ;
для времени измерения 3,0.. .8,5 с - ± (610'4+4,5 10‘5 U) мВ.
Сведения о методах измерений
Описание метода измерений содержится в документе ДДШ 1.270.003 ПС «Установка УПСТ-2М. Паспорт».
Нормативные документы
1 ГОСТ 8.338-2002 «ГСП. Преобразователи термоэлектрические. Методы поверки»
2 ГОСТ 8.461-2009 «ГСП. Термометры сопротивления из платины, меди и никеля. Методика поверки».
3 ГОСТ Р 8.611-2005 «ГСП. Преобразователи термоэлектрические платинородий-платиновые эталонные 1, 2,3 разрядов. Методика поверки»
4 ТУ50-96 ДДШ 1.270.003 ТУ «Установка УПСТ-2М. Технические условия».
Рекомендации к применению
