Комплексы поверочные давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210»
Номер в ГРСИ РФ: | РБ 03 99 3999 14 |
---|---|
Раздел: | Прочие средства измерений [99] |
Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г. Москва, г. Зеленоград |
Комплексы поверочные давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210» (далее по тексту - ПКДС) предназначены для воспроизведения и измерений:
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 99 3999 14 |
Наименование | Комплексы поверочные давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210» |
Год регистрации | 2014 |
Номер сертификата | 9195 |
Дата регистрации | 2014-05-29 |
Срок действия | 2018-06-13 |
Получатель сертификата | ООО НПП "ЭЛЕМЕР", г. Москва, Зеленоград, Россия (RU) |
Производитель / Заявитель
ООО НПП "ЭЛЕМЕР"
Адрес: 124460, г. Москва, г.Зеленоград, корпус 1145, н.п.1
Контакты: Тел.: (495) 925-51-47; Факс: (499) 735-02-59; Email: elemer@elemer.ru
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по НКГЖ.411734.002РЭ (2007 г.). |
Признание поверки | Первичная при выпуске из производства: ВНИИФТРИ (номер реестра - №075, шифр поверительного клейма-Т); Менделеевский ЦСМС (номер реестра - №048, шифр поверительного клейма - ТТ)(НТК №02-09); ООО НПП "ЭЛЕМЕР" (номер реестра - №1491, шифр поверительного клейма - ВСП)(НТК №05-14). |
Поверители
Скачать
Описание типа РБ 03 99 3999 14 [2009-06-29]
rb-03-99-3999-14_2009-06-29.pdf
|
Скачать | ||
Описание типа РБ 03 99 3999 14 [2014-09-16]
rb-03-99-3999-14_2014-09-16.pdf
|
Скачать |
Описание типа
Назначение
Комплексы поверочные давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210» (далее по тексту - ПКДС) предназначены для воспроизведения и измерений:
- избыточного давления, избыточного давления-разрежения и абсолютного давления,
- электрических сигналов силы и напряжения постоянного тока и сопротивления постоянному току,
- сигналов термопреобразователей сопротивления (ТС) и преобразователей термоэлектрических (ТП).
Описание
ПКДС представляют собой совокупность высокоточных средств измерений и вспомогательных устройств и включают:
- электронные блоки;
- внешние эталонные модули давления;
- задатчики давления.
Электронные блоки представляют собой многофункциональные микропроцессорные приборы - калибраторы-измерители унифицированных сигналов эталонные ИКСУ-260, ИКСУ-260Ех (далее по тексту - ИКСУ), зарегистрированные в Государственном реестре средств измерений.
Примечание-В качестве электронных блоков могут применяться модернизированные и новые типы ИКСУ, совместимые с ПДЭ, по своим характеристикам не уступающие указанным в таблицах Зи 4 и внесенные в Государственный реестр средств измерений.
ИКСУ выполнены в виде портативных ручных приборов, на передней панели которых расположены клавиатура и жидкокристаллические буквенно-цифровые индикаторы (ЖКИ), на верхней панели - разъемы RS-232 для подключения внешних эталонных модулей давления и ПЭВМ, а также разъемы для подключения первичных преобразователей и внешних устройств в режимах измерения и воспроизведения стандартных сигналов, на нижних панелях расположены разъемы для подключения зарядных устройств.
Внешние эталонные модули давления представляют собой эталонные средства измерений давления - преобразователи давления эталонные ПДЭ-010 и ПДЭ-010И (с пятиразрядным ЖКИ) (далее по тексту - ПДЭ-010 и/или ПДЭ-010И), зарегистрированные в Государственном реестре средств измерений.
ПДЭ-010 и ПДЭ-010И предназначены для измерений и непрерывного преобразования значений абсолютного и избыточного давления жидкостей и газов, а также разрежения газов в цифровой выходной сигнал.
Задатчиками давления служат помпы ручные пневматические и помпа ручная многофункциональная (пневмогидравлическая).
Принцип действия ПКДС в режиме воспроизведения и измерений давления состоит в следующем. Измеряемое давление, созданное с помощью помп, подается непосредственно на эталонный модуль давления и через соединительный шланг - на поверяемый (калибруемый или градуируемый) датчик давления. Для индикации значения давления, измеренного ПДЭ-010, можно использовать ИКСУ или компьютер. Значение давления, измеренное с помощью ПДЭ-010И, отображается на его индикаторе или мониторе компьютера. Значение давления, измеренное поверяемым датчиком, отображается на экране дисплеаИКСУ.
Лист № 2
Всего листов 7
Встроенный в ИКСУ стабилизатор напряжения (24 В) обеспечивает питанием поверяемые (калибруемые или градуируемые) датчики давления и другие первичные преобразователи с выходным унифицированным сигналом постоянного тока.
ПДЭ-010, ПДЭ-010И, ИКСУ-260 имеют исполнения:
- общепромышленное;
- взрывозащищенное с видом взрывозащиты «искробезопасная электрическая цепь» с добавлением в их шифре индекса «Ех»;
- кислородное (для ПДЭ-010, ПДЭ-010И).

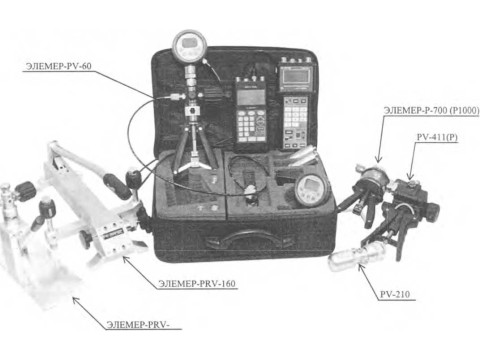

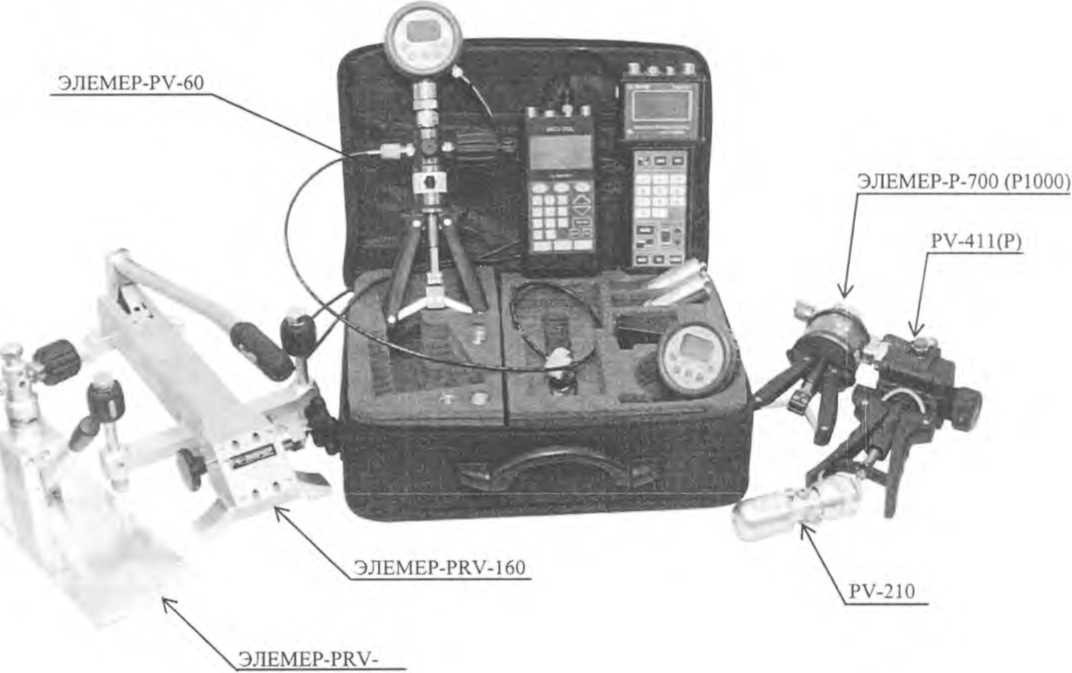

Фотографии общего вида комплекса поверочного давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210» представлен на рисунке 1.


ЭЛЕМЕР-Р-350

3JIEMEP-PR-1200 (1600)
Рис. 1
Технические характеристики
Основные метрологические характеристики ПКДС с учетом режимов его работы представлены в таблицах 1-4.
Таблица 1 - Задатчики давления и их характеристики
Задатчики давления |
Технические характеристики | |
Помпа ручная пневматическая ЭЛЕМЕР-РУ-60 |
Диапазон: - давления - разрежения |
от 0 до 6 МПа, от 0 до минус 0,095 МПа. |
Помпа ручная пневматическая PV-210 |
Диапазон: - давления - разрежения |
от 0 до 300 кПа, от 0 до минус 90 кПа. |
Помпа ручная многофункциональная РУ-41ЦР) |
Диапазон: - давления - разрежения |
0 до 6 МПа (от 0 до 70 МПа), от 0 до минус 0,095 МПа. |
Помпа ручная гидравлическая ЭЛЕМЕР-Р-350 (Р-700, Р-1000) |
Диапазон: - давления |
от 0 до 35 МПа (от 0 до 70 МПа, от 0 до 100 МПа). |
Пресс ручной гидравлический ЭЛЕМЕР-РЯ-1200 (PR-1600) |
Диапазон: - давления |
от 0 до120 МПа (от 0 до160 МПа). |
Пресс ручной пневматический ЭЛЕМЕР-РЯУ-бО (PRV-160) |
Диапазон: - давления - разрежения |
от 0 до 6 МПа (от 0 до 16 МПа), от 0 до минус 0,09 МПа (от 0 до минус 0,095 МПа). |
Таблица 2 - Основные метрологические характеристики внешних эталонных модулей давления
Поддиапазоны измерений давления |
Пределы допускаемой основной приведенной погрешности, %, для класса точности | |||||||||
абсолютного |
избыточного | |||||||||
кПа |
МПа |
кПа |
МП# |
А |
В | |||||
0...16 |
0...60 |
0..-.0.25 |
0...10 |
- |
- |
- |
- |
- |
±0,1 |
±0,15 |
0...25 |
0...100 |
О...О,4 |
0...16 |
- |
- |
- |
- |
- |
±0,075 |
±0,1 |
0...40 |
0...160 |
0...0,6 |
0...25 |
- |
- |
- |
- |
- |
±0,05 |
±0,075 |
0...60 |
0...250 |
0...1.0 |
0...40 |
- |
- |
- |
- |
- |
±0,03 |
±0,05 |
0...100 |
0...400 |
О...1,6 |
0...60 |
- |
- |
- |
- |
- |
±0,03 |
±0,05 |
0...120 |
0...600 |
0...2.5 |
0...100 |
- |
- |
- |
- |
- |
±0,03 |
±0,05 |
Диапазон измерений давления |
- |
- |
- |
- |
- |
- |
- | |||
0...120 |
0...600 |
О...2,5 |
0...100 |
- |
- |
- |
- |
- |
±0,03 |
±0,05 |
- |
- |
- |
- |
0...25 |
0...0Д |
0...0,25 |
0...0.6 |
0...2.5 |
±0,2 |
±0,3 |
- |
- |
- • |
- |
0...40 |
0...0Д6 |
0...0.4 |
0...1.0 |
0...4.0 |
±0,15 |
±0,2 |
- |
- |
- |
- |
0...60 |
0...0.25 |
О...О,6 |
0...1.6 |
0...6,0 |
±0,1 |
±0,15 |
- |
- |
- |
0...100 |
0...0.4 |
0...1,0 |
О...2,5 |
0...10 |
±0,075 |
±0,01 | |
- |
- |
- |
- |
0...160 |
0...0,6 |
0...1.6 |
0...4.0 |
0...16 |
±0,05 |
±0,075 |
- |
- |
- |
- |
0...250 |
0...1.0 |
О...2,5 |
0...6,0 |
0...25 |
±0,03 |
±0,05 |
- |
- |
- |
- |
0...400 |
0...1.6 |
0...4.0 |
0...10 |
0...40 |
±0,03 |
±0,05 |
- |
- |
- |
- |
0...600 |
0...2.5 |
0...6,0 |
0...16 |
0...60 |
±0,03 |
±0,05 |
- |
- |
- |
- |
Диапазон измерений давления |
- |
- | ||||
- |
- |
- |
- |
0...600 |
0...2.5 |
0...6.0 |
0...16 |
0...60 |
±0,03 |
±0,05 |
Поддиапазоны измерений избыточного давления-разрежения, кПа |
- |
- | ||||||||
- |
- |
- |
минус 20... 20 |
- |
- |
- |
±0,15 |
±0,2 | ||
- |
- |
- |
минус 30...30 |
- |
- |
- |
±0,1 |
±0,15 | ||
- |
- |
- |
минус 50...50 |
- |
- |
- |
±0,075 |
±0,01 | ||
- |
- |
- |
минус 100... 60 |
- |
- |
- |
±0,05 |
±0,075 | ||
- |
- |
- |
минус 100... 150 |
- |
- |
- |
±0,03 |
±0,05 | ||
- |
- |
- |
минус 100... 300 |
- |
- |
- |
±0,03 |
±0,05 | ||
- |
- |
минус 100... 500 |
- |
- |
±0,03 |
±0,05 | ||||
- |
- |
- |
0...600 |
- |
- |
- |
±0,03 |
±0,05 | ||
Диапазон измерений избыточного давления- |
разрежения, кПа | |||||||||
- |
минус 100... 600 |
- |
±0,03 |
±0,05 |
Лист № 4
Всего листов 7
Таблица 3 - Основные метрологические характеристики ИКСУ для конфигурации с унифицированными сигналами
Измеряемая величина |
Диапазон |
Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре (20±5) °C) |
Пределы допускаемой абсолютной погрешности (при предельных рабочих температурах -20 и + 60 °C) | |||
воспроизведения |
измерений |
воспроизводимых величин |
измеряемых величин |
воспроизводимых величин |
измеряемых величин | |
ток |
О...25мА |
0...25мА |
+(10’4I +1) мкА |
±(ЦГЧ + 1) мкА |
Ф-ю-М + г) мкА |
+(2-10л1 + 2) мкА |
напряжение |
-10...100 мВ |
-10...100 мВ |
±(7-10'5-|U| + 3) мкВ |
±(7-10’5-|U| + 3) мкВ |
t(14T0's|U| + 6) мкВ |
±(14-10’s-|U| + 6) мкВ |
сопротивление |
0...180 Ом |
0...320 Ом |
±0,015 Ом |
±0,01 Ом |
±0,025 Ом |
±0,02 Ом |
180...320 Ом |
- |
±0,025 Ом |
- |
±0,04 Ом |
- |
Таблица 4 - Основные метрологические характеристики ИКСУ для конфигурации с сигналами ТСиТП | |||||||
Тип термопреобразователя |
Диапазон |
Ед. поел, разряда,°C |
Пределы допускаемой основной абсолютной погрешности (в нормальных условиях при температуре (20±5) °C) |
Пределы допускаемой абсолютной погрешности (при предельных рабочих температурах -20 и +60 °C) | |||
воспроизведения температуры °C |
измерений температуры °C | ||||||
воспроизводимых температур, °C |
измеряемых температур, °C |
воспроизводимых температур, °C |
измеряемых температур, °C | ||||
50М |
минус 50...200 |
минус 50...200 |
0,01 |
±0,08 |
±0,05 |
±0,15 |
±0,08 |
100М |
0,01 |
±0,05 |
±0,03 |
±0,08 |
±0,05 | ||
50П |
минус 200...600 |
минус 200... 600 |
0,01 |
±0,08 |
±0,05 |
±0,15 |
±0,08 |
100П |
минус 200...200 |
минус 200...600 |
0,01 |
±0,03 |
±0,03 |
±0,05 |
±0,05 |
200... 600 |
- |
0,01 |
±0,05 |
- |
±0,08 | ||
Pt 100 |
минус 200...200 |
минус 200... 600 |
0,01 |
±0,03 |
±0,03 |
±0,05 |
±0,05 |
200...600 |
- |
0,01 |
±0,05 |
* |
±0,08 |
- | |
ТХА (К) |
минус 210.. 1300 |
минус 210.. 1300 |
0,1 |
±0,3 |
±0,3 |
±0,5 |
±0,5 |
ТХК (L) |
минус 200...600 |
минус 200.. .600 |
0,1 |
±0,3 |
±0,3 |
±0,5 |
±0,5 |
ТЖК(З) |
минус 200... 1100 |
минус 200... 1100 |
0,1 |
±0,3 |
±0,3 |
±0,5 |
±0,5 |
ТПР (В) |
300... 1800 |
300... 1800 |
0,1 |
±2 |
±2 |
±2,5 |
±2,5 |
ТПП(8) |
0...1700 |
0...1700 |
0,1 |
±1 |
±1 |
±2 |
±2 |
ТВР (А-1) |
0...1200 |
0...1200 |
0,1 |
±2 |
±2 |
±3,5 |
±3,5 |
1200...2500 |
1200...2500 |
0,1 |
±2,5 |
±2 |
±3,5 |
±3,5 | |
ТМК(Т) |
минус 50...400 |
минус 50...400 |
0,1 |
±0,3 |
±0,3 |
±0,35 |
±0,35 |
THH(N) |
минус 110... 1300 |
минус 110...1300 |
0,1 |
±0,2 |
±0,2 |
±0,25 |
±0,25 |
Питание ИКСУ осуществляется:
- от встроенных аккумуляторов с напряжением питания, В:
- от сетевого блока питания (адаптера) с номинальным напряжением питания, В: 12. Потребляемый ток в режиме работы без подсветки, мА, не более:
для ИКСУ 260Ех
для ИКСУ 260
Питание ПДЭ-010 и ПДЭ-010И осуществляется от:
- встроенной аккумуляторной батареи номинальным напряжением, В:
(дляПДЭ-ОЮИ)
- источника питания электронного блока ИКСУ-260
(при работе с ИКСУ-260);
- модуля интерфейсного MHFP-05U-02, В:
(при работе с ПК)/
Потребляемая мощность, Вт, не более:
для ПДЭ-010
дляПДЭ-ОЮИ
Таблица 5 - Габаритные размеры и масса составных частей ПКДС
Шифр |
Габаритные размеры, мм, не более |
Масса, кг, не более | |||
длина |
ширина |
высота |
диаметр | ||
ИКСУ-260 |
210 |
110 |
52 |
- |
1 |
ПДЭ-010 |
110 |
- |
- |
32 |
0,2 |
ПДЭ-ОЮИ |
153 |
94 |
37 |
- |
0,4 |
ЭЛЕМЕР-РУ-60 |
240 |
130 |
63 |
- |
1,1 |
PV210 |
170 |
60 |
- |
48 |
0,6 |
РУ41ЦР) |
342 |
152 |
106(114) |
70 |
1,2 |
ЭЛЕМЕР-Р-350 |
262 |
119 |
117 |
- |
0,9 |
ЭЛЕМЕР-Р-700 (Р-1000) |
245 |
170 |
127 |
74 |
1,8 |
ЭЛЕМЕР-РК-1200 (PR-1600) |
606 |
300 |
305 |
- |
9,9 |
ЭЛЕМЕР-РДУ-бО |
300 |
145 |
204 |
- |
1,2 |
ЭЛЕМЕР-РКУ-160 |
540 |
178 |
270 |
- |
7,4 |
Средняя наработка на отказ не менее
ИКСУ 20000 ч,
ПДЭ-010,ПДЭ-010И 100000 ч.
Средний срок службы не менее
ИКСУ 6 лет,
ПДЭ-010, ПДЭ-ОЮИ 12 лет.
Рабочие условия эксплуатации:
- диапазон температуры окружающего воздуха, °C: от минус 20 до плюс 60.
Маркировка взрывозащиты ПДЭ-ОЮЕх, ИКСУ-260Ех 0ExiaIIAT6 X.
Знак утверждения типа
наносится на таблички, расположенные на корпусах преобразователей давления эталонных ПДЭ-010 и ПДЭ-ОЮИ и передних панелях калибраторов-измерителей унифицированных сигналов эталонных ИКСУ-260, фотоспособом, на руководство по эксплуатации НКГЖ.411734.002РЭ - типографским способом.
Комплектность
Таблица 6
№ п/п |
Наименование |
Обозначение |
Кол-во |
Примечание |
1. |
Комплекс поверочный давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210» |
НКГЖ.411734.002 | ||
1.1. |
Калибратор-измеритель унифицированных сигналов эталонный ИКСУ-260 |
НКГЖ.408741.003 |
Состав и количество - в соответствии с заказом | |
1.2. |
Преобразователи давления эталонные ПДЭ-010 ПДЭ-ОЮИ |
НКГЖ.406233.015 НКГЖ.406233.015-02 | ||
1.3. |
Задатчики давления Р_______ | |||
2. |
Программное обеспечение | |||
3. |
Руководства по эксплуатации (РЭ) Формуляры (ФО) Паспорта (ПС) |
НКГЖ.411734.002РЭ, НКГЖ.411734.002ПС НКГЖ.408741.003РЭ, НКГЖ.408741.003ФО НКГЖ.406233.015РЭ, НКГЖ.406233.015ПС НКГЖ.406233.015-02РЭ, НКГЖ.406233.015-02ПС |
Для ПКДС Для ИКСУ-260 Для ПДЭ-010 |
Поверка
осуществляется в соответствии с разделом «Методика поверки» руководства по эксплуатации НКГЖ.411734.002РЭ, согласованным ФГУП «ВНИИФТРИ» 11.12.2007г.
Основные средства поверки:
- рабочие эталоны давления РЭД-0,6, РЭД-6, РЭД-60 (диапазоны измерений: от 0,04 до 0,6 МПа, от 0,1 до 6,0 МПа, от 1 до 60 МПа; основная погрешность ±0,005 % от измеряемого давления);
- манометр абсолютного давления МПА-15 (диапазоны измерений: от 0 до 400 кПа, пределы допускаемой погрешности: ±6,65 Па в диапазоне от 0 до 20 кПа; ±13,3 Па в диапазоне от 20 до 133 кПа; ±0,01% от действительного значения измеряемого давления в диапазоне от 133 до 400 кПа;
- мера электрического сопротивления однозначная МС3006 (номинальные значения сопротивлений 10, 50,100, 150, 300 Ом; класс точности 0,001);
- компаратор напряжения Р3017 (пределы напряжений 0,11111110 В и 1,1111110 В; пределы допускаемой основной погрешности ±0,26 мкВ и ±2,1 мкВ).
Сведения о методиках (методах) измерений содержатся в руководстве по эксплуатации НКГЖ.411734.002РЭ.
Нормативные документы
ГОСТ Р 52931-2008. Изделия ГСП. Общие технические условия.
ГОСТ 8.017-79 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ 8.223-76 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102 - 4000-102 Па.
ГОСТ 8.187-76 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па.
ГОСТ 8.558-93. ГСИ. Государственная поверочная схема для средств измерений температуры.
ТУ 4381-071-13282997-07. Комплексы поверочные давления и стандартных сигналов «ЭЛЕМЕР-ПКДС-210». Технические условия.
Рекомендации к применению
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; при передаче размера единицы давления (поверка и калибровка средств измерений давления); осуществление деятельности в области использования атомной энергии.
Смотрите также
