Измерители-сигнализаторы поисковые ИСП-РМ 1701
| Номер в ГРСИ РФ: | РБ 03 17 1170 14 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Производитель / заявитель: | ООО «Полимастер», г. Минск |
Измерители-сигнализаторы поисковые ИСП-РМ1701 (далее по тексту - приборы), предназначены для измерения скорости счета от гамма-излучаюшйх источников с целью поиска, обнаружения и локализации радиоактивных материалов по внешнему гамма- излучению.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 1170 14 |
| Наименование | Измерители-сигнализаторы поисковые ИСП-РМ 1701 |
| Год регистрации | 2014 |
| Номер сертификата | 9210 |
| Дата регистрации | 2014-06-26 |
| Срок действия | 2019-06-26 |
| Получатель сертификата | ООО "Полимастер", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Полимастер"
Адрес: 220141, г. Минск, ул. Ф.Скорины, 51
Контакты: (017) 268 68 19 // (017) 264 23 56, polimaster@polimaster.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.Мн 901-2000. |
Поверители
Скачать
|
Описание типа РБ 03 17 1170 14 [2012-03-30]
rb-03-17-1170-14_2012-03-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 1170 14 [2014-12-03]
rb-03-17-1170-14_2014-12-03.pdf
|
Скачать |
Описание типа
Назначение
Измерители-сигнализаторы поисковые ИСП-РМ1701 (далее по тексту - приборы), предназначены для измерения скорости счета от гамма-излучаюшйх источников с целью поиска, обнаружения и локализации радиоактивных материалов по внешнему гамма- излучению.
Приборы могут быть использованы при радиационном контроле металлолома, для поиска и обнаружения радиоактивных веществ и специальных ядерных материалов в составе систем физической защиты АЭС, радиохимических производств, хранении ядерных материалов, в службах таможенного контроля при досмотре автотранспортных средств и грузов, а также широким кругом потребителей, которые по роду своей деятельности связаны с обнаружением и локализацией радиоактивных источников.
Описание
Принцип действия приборов основан на измерении скорости счета числа импульсов, поступающих с выхода блока детектирования и сравнения измеренной скорости счета с пороговым значением, рассчитанным на основе измерения скорости счета текущего гамма-фона и установленного коэффициента п (количество среднеквадратичных отклонений текущего радиационного фона).
Блок детектирования гамма- излучения выполнен в виде встроенного блока на основе сцинтиллятор-фотодиод. Блок детектирования преобразует гамма кванты в электрические импульсы квазигауссовой формы, которые затем поступают в блок обработки.
Блок обработки осуществляет тестирование прибора, управляет всеми режимами работы, ведет математическую обработку сигналов и осуществляет вывод информации на жидкокристаллический индикатор (ЖКИ) и сигнализатор звуковой. Выдача информации на звуковой сигнализатор осуществляется при превышении установленного порогового значения.
Конструктивно прибор выполнен в виде портативного моноблока, закрепленного на телескопической штанге. Для звуковой сигнализации, при превышении установленного порогового значения используются телефоны головные.
На лицевой панели блока обработки расположены кнопки управления и ЖКИ. Включе-ние/выключение прибора также может осуществляться с помощью кнопки, расположенной на ручке телескопической штанги. ; .
Питание приборов осуществляется от встроенных гальванических элементов типа^АА^ 'Л*
Приборы выпускют в двух модификациях: #/ ДФ'
- измеритель-сигнализатор поисковый ИСП - РМ1701; li ( ,'Л/1’ ".q |
- измеритель-сигнализатор поисковый ИСП-РМ1701М. \ ' т">7 //
Отличительные особенности модификаций представлены в таблице 1. Таблица 1
|
Характеристика |
ИСП-РМ1701 |
ИСП-РМ1701М |
|
Режимы работы приборов: | ||
|
- режим тестирования; |
есть | |
|
- режим калибровки по радиационному фону; |
есть | |
|
- режим поиска; |
есть | |
|
- режим установок; |
есть | |
|
- режим связи с персональным компьютером (ПК) |
нет |
есть |
|
Количество элементов питания типа АА. шт |
4 |
1 |
|
Индикация статистической погрешности |
нет |
есть |
|
Световые сигналы при превышении порога срабатывания |
нет |
есть |
|
Наличие подсветки ЖКИ |
нет |
есть |

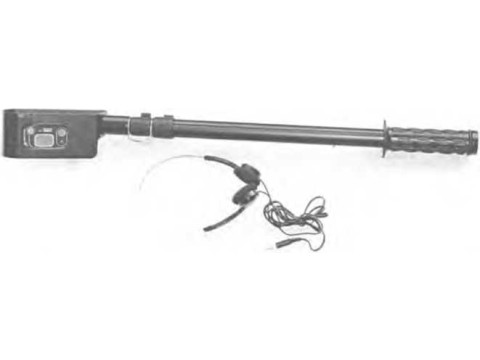

Общий вид прибора представлен на рисунке 1.
Рисунок 1 Внешний вид измерителя-сигнализатора поискового ИСП-РМ1701М
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики приборов представлены в таблице 2.
Таблица 2
|
Характеристика |
Значение | |
|
ИСП-РМ1701 |
ИСП-РМ1701М | |
|
1 |
2 |
3 |
|
Чувствительность прибора к гамма-излучению по l37Cs, (ипм./с)/(мкЗв/ч). не менее |
100 | |
|
Диапазон регистрируемых энергий гамма-излучения, МэВ |
от 0.06 до 3.0 | |
|
Пределы допускаемой основной относительной погрешности измерения средней скорости счета импульсов в диапазоне от 10 до 9999 с'1. % |
±35 | |
|
Минимальная обнаруживаемая активность источника 133Ва на расстоянии 0.2 м при перемещении со скоростью 0,2 м/с, кБк |
55,0 | |
|
Частота ложных срабатываний, мин1, не более |
0.1 | |
|
Нестабильность показаний скорости счета за время непрерывной работы 24 часа. %, не более |
5 | |
продолжение таблицы 2
|
1 |
2 |
3 |
|
Условия эксплуатации прибора: - диапазон рабочих температур (звуковой и световой сигналы при превышении установленного порогового значения), °C - диапазон рабочих температур (звуковой и световой сигналы при превышении установленного порогового значения и индикация информации на ЖКИ), °C - относительная влажность окружающего воздуха при 35 °C, %, не более - атмосферное давление, кПа |
от минус 30 до плюс 50 от минус 15 до плюс 50 95 от 84 до 106,7 | |
|
Пределы допускаемой дополнительной относительной погрешности измерения средней скорости счета импульсов: - при крайнем значении повышенной рабочей температуры и повышенной влажности - при крайнем значении пониженной температуры - при крайних значениях напряжения питания |
±40 ±10 | |
|
±1 |
10 | |
|
Номинальное напряжение питания прибора, В |
6,0 |
1,5 |
|
Время непрерывной работы прибора от одного комплекта элементов питания, ч, не менее: - в диапазоне рабочих температур от 0 до плюс 50 °C • при отключенном звуковом сигнализаторе • при включенном звуковом сигнализаторе - в диапазоне рабочих температур от 0 до минус 30 °C • при отключенном звуковом сигнализаторе • при включенном звуковом сигнализаторе |
1000 200 350 70 |
— |
|
Время непрерывной работы прибора от одного элемента питания в нормальных условиях эксплуатации, значении радиационного фона до 0,3 мкЗв/ч и использование подсветки ЖКИ, световой и звуковой сигнализации - не более 5 мин/сут, ч, не менее |
800 | |
|
Наработка на отказ, ч, не менее |
10( |
)00 |
|
Среднее время восстановления, мин, не более |
60 | |
|
Масса приборов, кг, не более |
0,85 |
0,75 |
|
Масса приборов в упаковке кг, не более |
1,3 | |
|
Габаритные размеры приборов (длина х ширина х высота), мм, не более |
646x54x202 |
654x65x102 |
|
Габаритные размеры приборов в упаковке, мм, не более |
0105 |
х670 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководств по эксплуатации ТИГР.412114.003 РЭ и ТИГР.412114.003-02РЭ.
Комплектность
Комплект поставки приборов указан в таблице 3.
Таблица 3
|
Наименование, тип |
Обозначение |
Количество на модификацию | |
|
ИСП-РМ1701 |
ИСП-РМ1701М | ||
|
Измеритель-сигнализатор поисковый ИСП-РМ1701 |
ТИГР.412114.003 |
1 |
— |
|
Измеритель-сигнализатор поисковый ИСП-РМ1701М |
ТИГР.412114.003-02 |
— |
1 |
|
Телефоны головные Panasonic '* |
RP-HT20 |
1 |
1 |
|
Кожух защитный2* |
ТИГР. 301412.019 |
1 |
— |
|
Элемент питания |
АА (LR6) Alkaline |
4 |
1 |
|
Руководство по эксплуатации |
ТИГР. 412114.003РЭ |
1 |
— |
|
Руководство по эксплуатации |
ТИГР. 412114.003-02РЭ |
— |
1 |
|
Методика поверки3* |
МП.МН901-2000 |
1 |
1 |
|
Диск с ПО |
— |
1 | |
|
Адаптер инфракрасного канала связи2* |
ACT-IR220L |
— |
1 |
|
Упаковка потребительская |
ТИГР. 412915.021 |
1 |
1 |
|
Упаковка транспортная |
ТИГР. 305641.024 |
1 |
1 |
Допускается использование других телефонов головных, аналогичных по параметрам;
2* Поставляется по отдельному заказу по требованию заказчика;
^Входит в состав РЭ
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100345122.028-2006 "Измерители-сигнализаторы поисковые ИСП-РМ1701. Технические условия".
ГОСТ 28271-89 "Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний".
ГОСТ 27451-87 "Средства измерений ионизирующих излучений. Общие технические условия".
МП.МН 901-2000 "Измерители-сигнализаторы поисковые ИСП-РМ1701. Методика поверки ".
Заключение
Измерители-сигнализаторы поисковые ИСП-РМ1701 соответствуют требованиям ТУ BY 100345122.028-2006, ГОСТ 28271-89, ГОСТ 27451-87.
Межповерочный интервал - не более 12 месяцев (для приборов, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации №BY/112 02.1.0.0025.
