Счетчики газа Г6Т "Берестье"

Назначение

Счётчики газа механические объёмные диафрагменные Г6Т «Берестье» с температурным компенсатором, далее - счётчик, предназначены для измерения израсходованного количества (Q) природного газа по ГОСТ 5542-87 в пределах избыточного давления (0,4 - 10) кПа или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых и производственных целях.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха счётчик должен быть работоспособен в диапазоне температур от минус 40 до плюс 50 °C, влажность 95 % при температуре 35 °C.

Описание

Счётчик состоит из герметичного металлического корпуса, две половины которого соединяются между собой обечайкой, измерительного механизма, смонтированного внутри корпуса, температурного компенсатора, установленного на измерительном механизме и счётного механизма. Газ, проходящий через счётчик, заполняет поочерёдно две камеры и придаёт возвратно-поступательное движение мембранам, которые посредством рычажной передачи приводят во вращение кулачковый механизм.

Кулачковый механизм обеспечивает золотниковое распределение газа по четырём камерам и через привод передаёт вращение на цифровой счётчик, пропорционально количеству прошедшего газа.

Счётчик имеет в конструкции биметаллический температурный компенсатор. Спиральный биметаллический элемент воздействует на механизм перемещения диафрагм измерительных камер, тем самым корректируются показания объёма газа в зависимости от температуры окружающей среды. Регистрируемый в счётном механизме объём газа соответствует базисной температуре плюс 20 °C.

Коррекция по температуре осуществляется в диапазоне от минус 20 до плюс

По направлению потока газа счётчик может выпускаться с лево, подачей газа и резьбой на присоединительных штуцерах Gl-А или G1ДО 6357-81.

Для документов

Исполнения счётчика приведены в таблице.

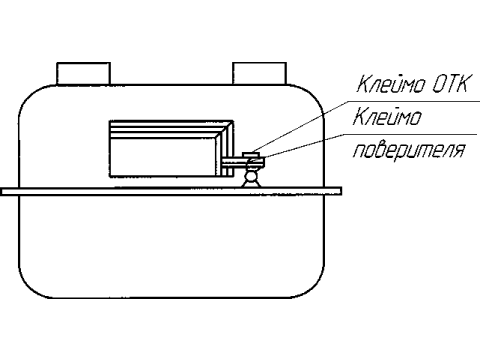

Места расположения пломб счётчика приведены на рисунке 1

Рисунок 1 - места расположения пломб

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный расход, QHOm. м3 /ч                               - 6

Максимальный расход, QMaKC, м3 /ч                              - 10

Минимальный расход, QMHh, м3 /ч                               - 0,06

Потеря давления при максимальном расходе, Па, не более - 250

Основная относительная погрешность измерения при нормаль

ных условиях в диапазоне расходов свыше 0,1 QHOm   до Qmhkc, %     - ± 1,5

ОТ Qmhh      ДО 0,1’Qhom, % - ± 3

Дополнительная относительная погрешность, вызванная отклонением температуры измеряемого газа от нормальной, по сравнению с основной, в диапазоне температур от минус 20 до плюс 35 °C, %, на 1 °C, не более

-0,1

- 0,002-QHOM

- 2

- 99999,99

- 330x170x250

- Gl-А или G11/4-A ГОСТ 6357-81

Порог чувствительности

Циклический объём, дм3

Ёмкость счётного механизма, м3

Габаритные размеры (длина, глубина, высота), мм, не более Резьбовые штуцера

Межосевое расстояние между штуцерами, мм                - 250±10

Масса, кг, не более                                             - 3,3

Средний срок службы, лет, не менее                         - 16

Средняя наработка до отказа, ч, не менее                     - 10000

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак Государственного реестра наносится на щитке

счётного ме

любым методом, обеспечивающим качество печати, а также на титул руководства по эксплуатации типографским способом.

Государственный реестр средств измерений республики Беларусь

Для документой

Комплектность

В комплект поставки входит:

Поверка

Поверка осуществляется по СТБ 801 1-99 «Система обеспечения единства измерений Республики Беларусь. Счётчики газа. Методика поверки».

Поверка счетчиков газа предназначенных для применения либо применяемых в сфере законодательной метрологии проводится юридическими лицами, входящими в государственную метрологическую службу, или иными юридическими лицами, аккредитованными для её осуществления (межповерочный интервал - не более 96 месяцев).

Основные средства поверки:

Установка для поверки бытовых счётчиков газа УПС-7,5.

Нормативные документы

СТБ 1 159-99 «Счётчики газа объёмные диафрагменные. Общие технические требования и методы испытаний».

ТУ РБ 07514363.041-98 - «Счётчики газа «Берестье» Технические условия.

Заключение

Счётчик газа Г6Т “Берестье” требованиям, распространяющихся на него технических нормативных правовых актов, соответствует.

Центр испытаний средств измерений РУП «Брестский ЦСМС»

224001 г. Брест, ул. Кижеватова, 10/1

тел. 8(0162) 28-13-09, факс 8(0162) 28-56-08

Аттестат аккредитации BY/112 02.6.0.0001 от 15.06.2007 г.
