Счетчики газа ультразвуковые СГУ-G25

Назначение

Счетчик газа ультразвуковой СГУ-С25 предназначен для измерения израсходованного количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по ГОСТ 20448-90, а также других неагрессивных газов, применяемых в бытовых и производственных целях при наибольшем избыточном давлении 100 кПа с приведением измеренного объема газа к стандартным условиям, т. е. к температуре газа 20 С, с отображением информации о суммарном расходе газа на индикаторном табло с возможностью передачи информации в централизованную систему учета.

По стойкости к действию климатических факторов счетчик относится к приборам исполнения С4 по ГОСТ 12997 для работы при температуре окружающей среды от минус 30 до плюс 5О С и относительной влажности не более 95 % при температуре 35 С и более низких температурах без конденсации влаги, в закрытых помещениях при отсутствии в воздухе агрессивных паров и газов.

Описание

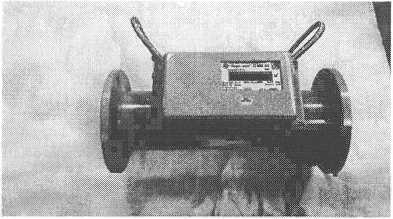

Счетчик состоит из герметичного блока преобразователя расхода, выполненного в виде отрезка трубы с фланцевыми наконечниками, и электронного блока вычислителя, помещенного в металлический кожух, установленный между фланцами блока преобразователя. На оси преобразователя расположены ультразвуковые датчики, которые поочередно посылают (принимают) импульсы по направлению и против потока газа. Принятые датчиками сигналы содержат информацию о скорости потока, его температуре и плотности, которая обрабатывается вычислителем и отображается на индикаторном табло (жидкокристаллический индикатор) в виде суммарного объема потребляемого газа, приведенному к нормальным условиям. Счетчик имеет возможность передачи информации о проведенных измерениях на ПЭВМ по двухпроводной линии связи через разъем XI. Электрическое питание счетчика осуществляется от автономного источника питания, входящего в состав вычислительного блока.

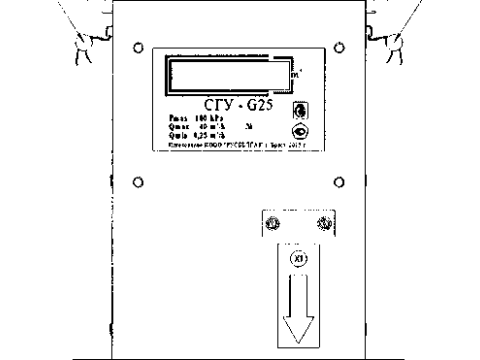

Схема пломбировки от несанкционированного доступа и места для нанесения оттисков клейм приведены на рисунке 1.

Клеймо

Клеймо ОТК | г                                  | поверителя

Рисунок 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный расход газа QH0M

Максимальный расход QMaKC

Минимальный расход QMHH

Потеря давления при QMaKC, не более

Основная относительная погрешность измерения в НУ (8о), не более при расходах:

' Qmhh — Q < 0,1Qhom

■ 0,1QHOM — Q — Qmhkc

Дополнительная относительная погрешность при изменении температуры газа и окружающей

среды от минус 30 до плюс 50 С, не более

Порог чувствительности, не более

Наибольшее избыточное рабочее давление газа Габаритные размеры, не более:

- диаметр - длина Установочные размеры

Цена единицы разряда индикаторного табло в режиме измерения расхода газа:

- младшего

- старшего

Масса счетчика, не более

Средняя наработка до отказа, не менее

Средний срок службы, не менее

Срок службы автономного источника питания, не менее Межповерочный интервал

- 25 м3/ч

- 40 м3/ч

- 0,25 м3/ч

- 200 Па

- ± 3 %

-±1,5%

- ± 0,05 % на 1 °C

- 0,05 м3/ч

- 100 кПа

- 160 мм

- 200 мм

- фланцы 50-10 по ГОСТ 1255-67

- 0,01 м3

- 100000 м3

- 5 кг

- 60 000 ч

- 16 лет

- 6 лет

Знак утверждения типа

Знак утверждения типа наносится на щиток индикаторного табло счетчика методом офсетной печати или другим способом, не ухудшающим качества, в паспорте и руководстве по эксплуатации.

Комплектность

В комплект поставки входят: счетчик газа, руководство по эксплуатации, паспорт, упаковка, комплект монтажный.

Нормативные документы

- ТУ BY809000382.002-2006 «Счетчики газа ультразвуковые CFY-G25. Технические условия».

- МРБ МП. 1666-2007 « Счетчики газа ультразвуковые СГУ-О25. Методика поверки».

- ГОСТ 8.324-2002 « Счетчики газа. Методика поверки».

Заключение

Счетчик газа ультразвуковой СГУ-С25 соответствует требованиям распространяющихся на него технических нормативных правовых актов.

Отдел испытаний и измерений РУП "Брестский ЦСМС", 224001, г. Брест, ул. Кижеватова, 10/1, тел.(+375 162) 28 13 09, т/ф (+375 162) 28 56 08, аттестат аккредитации BY/112 02.1.0.0415 от 29.09.2003 г. срок действия от 11.10.2014 г. до 11.10.2019 г.
