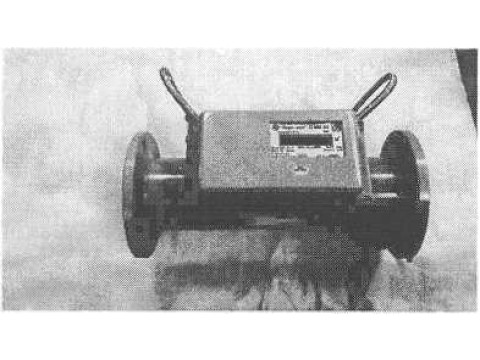

Счетчики газа ультразвуковые "Курс-01Р"

Назначение

Счётчики газа ультразвуковые «Курс-01 Р» (далее - счётчики) предназначены для измерений объёма природного газа в рабочих условиях с физико-химическими параметрами по ГОСТ 5542-87 и других неагрессивных газов с плотностью при стандартных условиях не менее 0,4 кг/м3, протекающих по трубопроводам круглого сечения.

Описание

Принцип работы счётчиков основан на измерении времени прохождения ультразвуковых импульсов по направлению потока газа в трубопроводе и против него.

Счётчики состоят из корпуса (проточная часть) с двумя пьезоэлектрическими преобразователями (ПЭП) и измерительно-вычислительного блока (ИВБ). С помощью коммутатора ПЭП в каждом цикле измерения изменяется направление распространения ультразвукового импульса. Время распространения ультразвукового импульса зависит от скорости ультразвука в газе и скорости потока газа. Измерительно-вычислительный блок счётчика состоит из герметичного приборного корпуса с размещенными в нём платами модуля измерений (МИ), модуля индикации (M LCD) и отдельного отсека, в котором установлен модуль питания (МП) с литиевой батареей. Для подключения импульсного выхода к корректору объёма газа или ко входу расходоизмерительной установки ИВБ имеет герметичный 4-х контактный разъём.

ИВБ обеспечивает выполнение следующих функций:

- формирование управляющих сигналов, синхронизирующих работу счётчика;

- посылку зондирующих импульсов на ПЭП;

- коммутацию, прием и усиление сигналов от ПЭП;

- измерение временных интервалов;

- вычисление объёма;

- хранение результатов вычислений и введенных параметров;

индикацию введенных параметров, измеренных и вычисленных величин;

- передачу информации во внешние устройства.

Счетчики в зависимости от максимального значения измеряемого объемного расхода имеют различные типоразмеры, представленные в таблице 4.

Счётчики имеют следующие исполнения:

а) в зависимости от схемы расположения пьезоэлектрических преобразователей (ПЭП):

- А - с аксиальным расположением ПЭП;

- Б - с V-образным расположением ПЭП.

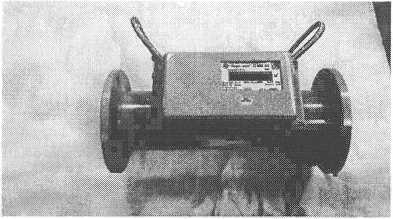

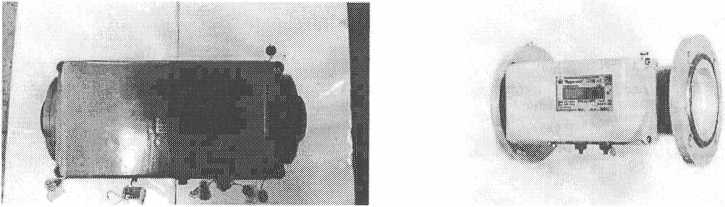

Внешний вид счетчиков представлен на Рис.1

б) в зависимости от отношения расходов Qinin и Qm^:

- исполнение 1 - 1:250;

- исполнение 2 - 1:160;

- исполнение 3 - 1:100;

- исполнение 4 - 1:50.

в) в зависимости от наличия функции приведения объёма газа к стандартным условиям в соответствии с ГОСТ 2939-63:

исполнение КН - без приведения объёма к стандартным условиям;

исполнение КТ - с приведением объёма газа к стандартным условиям с измерением температуры и постоянным задаваемым значением давления газа;

исполнение КД - с приведением объёма газа к стандартным условиям с измерением температуры и рабочего абсолютного давления (далее - давления) газа в соответствии с таблицей 1:

Таблица 1

г) в зависимости от максимального рабочего давления (Рр) для счётчиков исполнения КН и КТ:

- исполнение 7 - соответствует максимальному рабочему давлению 0,7 МПа;

- исполнение 17 - соответствует максимальному рабочему давлению 1,7 МПа;

д) счётчики исполнения Б в зависимости от максимального допустимого абсолютного давления в корпусе счётчика:

- исполнение Н - соответствует максимальному рабочему давлению для счётчиков исполнения КН и КТ или (1,25 х Рр) для счётчиков исполнения КД;

- исполнение П (только для исполнения Б, КН) - 6,4 МПа при любом максимальном рабочем давлении;

е) направление потока газа имеет исполнение (на корпусе обозначается стрелкой):

- ПЛ - при движении потока газа справа налево;

- ЛП - при движении потока газа слева направо.

Счётчики газа исполнения Б при наличии функции измерения объёма газа независимо от направления потока газа имеют исполнение Р.

При проведении операций поверки счётчика цена импульса составляет:

- для счётчиков G16-G100-0,01 м3/имп;

для счётчиков G160 - G1000 - 0,1 м3/имп.

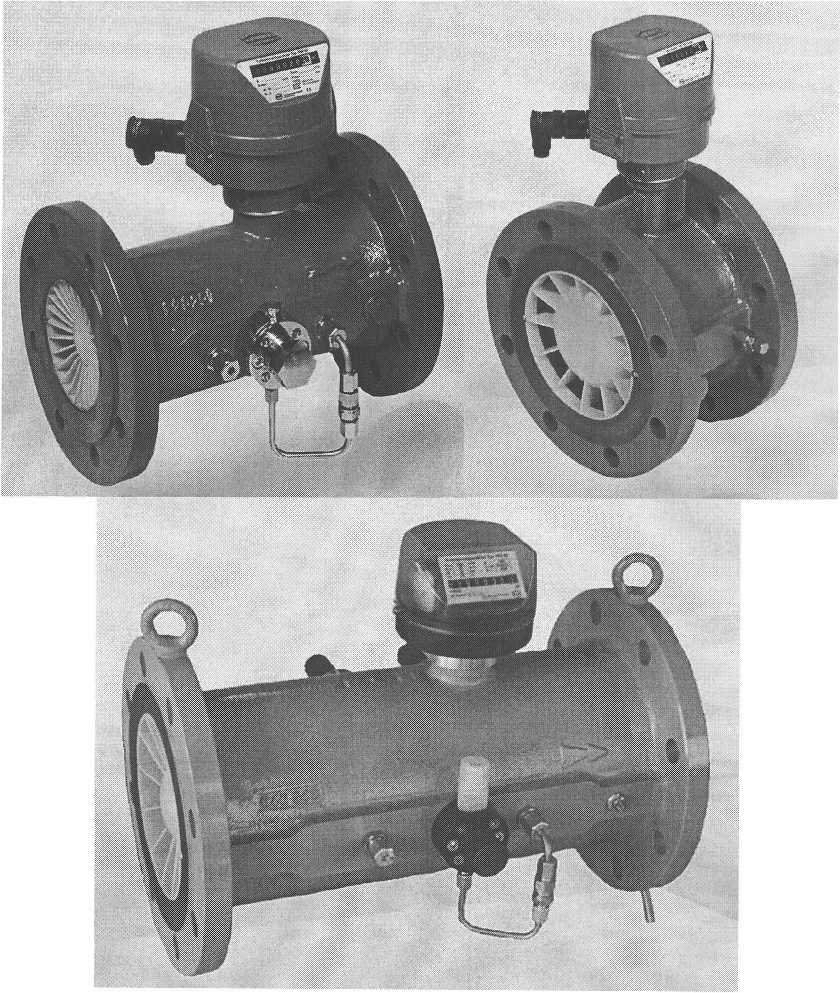

Исполнение А (резьбовое)

Исполнение Б

Исполнение А (фланцевое)

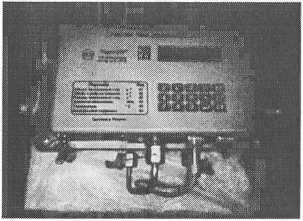

Исполнение КТ КД

Рис. 1 Внешний вид счетчиков

Программное обеспечение

Программа «Курс-01 ПО», размещённая в постоянном запоминающем: устройстве (ПЗУ) микропроцессора счётчика, выполняет следующие функции:

- аналого-цифровое преобразование сигнала на приёмном НЭП с установленной частотой дискретизации;

- обработка массива полученных результатов, расчёт значения скорости потока газа;

- расчёт значения текущего расхода газа с учётом поправочных коэффициентов, определенных при заводской калибровке счётчика (значения коэффициентов заносятся в формуляр счётчика - для контроля);

- интегрирование расхода rasa по времени - вычисление объёма газа в рабочих условиях;

- обработка сигналов измерительных преобразователей давления (функция включена только для исполнения КД) и температуры; вычисление объёма в стандартных условиях - для исполнения КН функция отключена.

Таблица 2

Класс защиты ПО по МИ 3286-2010 - «С».

Схемы мест пломбирования

Исполнение А:

Исполнение Б:

G16, G25, G40

I. Пломба свинцовая "РосКурс' II. Пломба мастичная "РосКурс III. Пломба мастичная поверил:

G65, G100, G160, G250, G400

Технические характеристики

Таблица 3

Таблица 4

Знак утверждения типа

наносится на этикетку счётчиков (шильдик) и на первый лист (обложку) формуляра типографским способом.

Комплектность

В комплект поставки счётчиков входит:

- счетчик газа ультразвуковой “Курс-01Р“ (исполнение и типоразмер - согласно заказу);

- программное обеспечение (только для исполнения КТ и КД) - 1 CD диск;

- формуляр ПГРТ.407251 ФО - 1 экз.;

-руководство по эксплуатации ПГРТ.407251 РЭ;

- методика поверки ПГРТ.407251 МП.

Поверка

осуществляется по документу ПГРТ.407251 МП «Счётчики газа ультразвуковые «Курс-01Р». Методика поверки», утвержденному ФГУП «ВНИИМС» 15.12.2013 г.

Основное поверочное оборудование:

- калибратор давления КД, ГР№ 39146-08, диапазон измерений от 0 МПа до 1МПа, пределы допускаемой относительной погрешности ± 0,1%.

- калибратор температуры эталонный Элемер-КТ-650, ГР № 39146-08 диапазон измерений от минус 50 °C до плюс 650 °C, пределы допускаемой абсолютной погрешности ± (0,05+0,06xt/100) С;

- установки поверочные УПГ, ГР № 37319-08, диапазон объемного расхода от 0,015 м3/ч до 1600 м3/ч, пределы допускаемой относительной погрешности воспроизведения объёма воздуха ± 0,3 %.

Сведения о методах измерений

изложены в Руководстве по эксплуатации «Счётчик газа ультразвуковой «Курс-01 Р» ПГРТ.407251 РЭ.

Нормативные документы

1. ГОСТ Р 8.618-2006 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объёмного и массового расходов газа

2. Счётчики газа ультразвуковые «Курс-01Р». Технические условия ТУ-4072-001-11736780-2013

Рекомендации к применению

-выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям;

- осуществление товарообменных операций.
