Счетчики газа барабанные TG
| Номер в ГРСИ РФ: | РБ 03 07 2106 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | "Dr.-Ing Ritter Apparatebau GmbH", Германия |
Счетчики газа барабанные TG (далее - счетчики) предназначены для измерения объема протекающего через них газа. В состав счетчиков могут входить термометры и манометр, по показаниям которых измеренный объем газа может быть приведен к нормальным условиям.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2106 16 |
| Наименование | Счетчики газа барабанные TG |
| Год регистрации | 2016 |
| Номер сертификата | 10475 |
| Дата регистрации | 2016-06-28 |
| Срок действия | 2021-06-28 |
| Получатель сертификата | фирма "Dr.-Ing Ritter Apparatebau GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Dr.-Ing Ritter Apparatebau GmbH"
Адрес: Coloniastrasse 24, 44892 Bochum
Контакты: +49 234 280077 / mailbox@ritter.de
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2625-2016. |
Поверители
Скачать
|
Описание типа РБ 03 07 2106 16 [2010-11-24]
rb-03-07-2106-16_2010-11-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2106 16 [2016-11-14]
rb-03-07-2106-16_2016-11-14.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа барабанные TG (далее - счетчики) предназначены для измерения объема протекающего через них газа. В состав счетчиков могут входить термометры и манометр, по показаниям которых измеренный объем газа может быть приведен к нормальным условиям.
Область применения - предприятия газовой, химической и нефтехимической промышленности, энергетики, коммунального хозяйства и другие области хозяйственной деятельности.
ОПИСАНИЕ ।
Счетчики состоят из 4-х камерного измерительного барабана, валикового 8-ми разрядного суммирующего счетного механизма, магнитной муфты (между измерительным барабаном и счетным механизмом), большой круговой шкалы с одной стрелкой, индикатора уровня заполнения затворной жидкостью и устройства для крепления термометров и манометра.
Счетчики барабанного типа работают по принципу вытеснения. Счетчики содержат вращающийся измерительный механизм (измерительный барабан), находящийся в затворной жидкости. Измерение объема происходит за счет периодического заполнения и опустошения четырех жестких измерительных камер.
Дополнительно счетчики^ комплектуются термометром для затворной жидкости, термометром для газа и манометром.
Место нанесения знака поверки в виде клейма-накпейки приведено в приложении А настоящего описания типа.

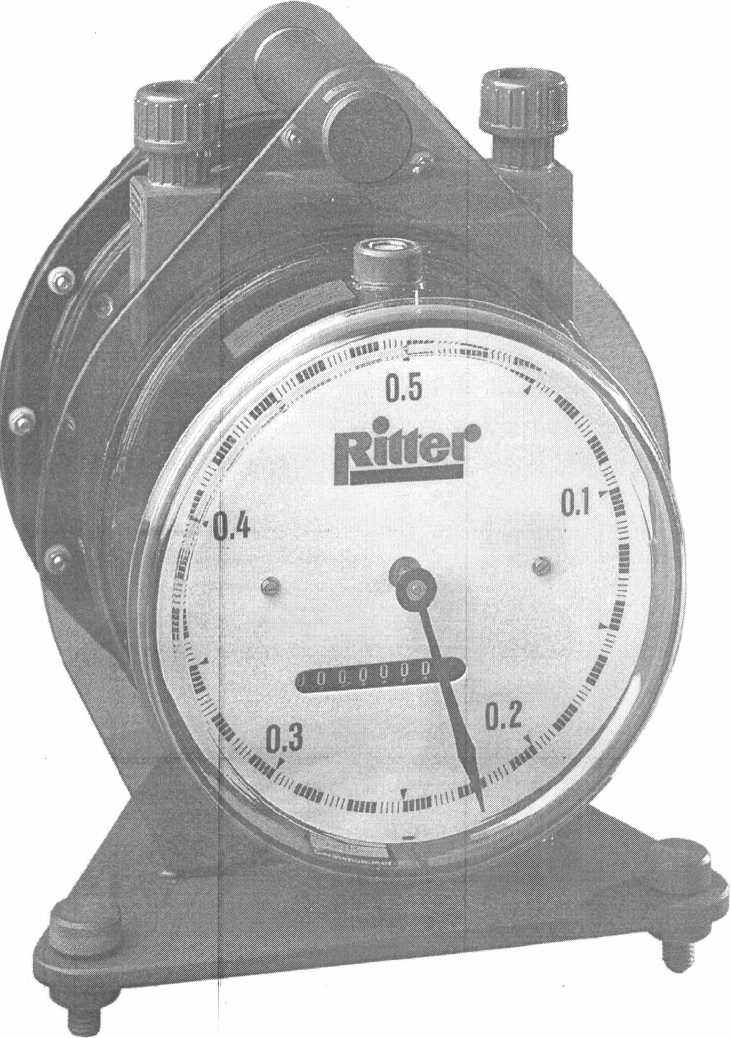

Внешний вид счетчика приведен на рисунке 1.

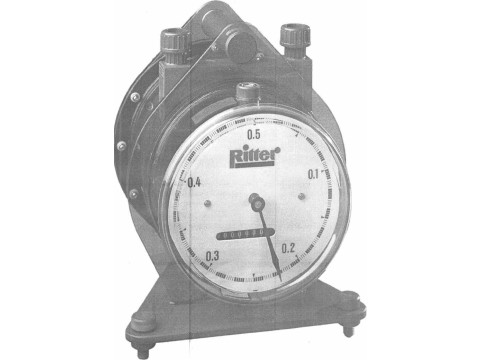

Рисунок 1—Внешний вид счетчика
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и; метрологические характеристики приведены в таблице 1.
Таблица 1
|
Характеристика |
начение | ||||||||
|
TG 01 |
TG 05 |
TG 1 |
TG3 |
TG 5 |
TG 10 |
TG 20 |
TG 25 |
TG 50 | |
|
Номинальный расход Qn, л/ч (м3/ч) |
10 (0,010) |
50 (0,050) |
100 (0,100) |
300 (0,300) |
500 (0,500) |
1000 (1,000) |
3200 (2,000) |
5000 (5,000) |
10000 (10,00) |
|
Минимальный расход Qmin, л/ч (м3/ч) |
6 (0,006) |
6 (0,006) |
6 (0,006) |
6 (0,006) |
10 (0,010) |
20 (0,020) |
40 (0,040) |
50 (0,050) |
100 (0,100) |
|
Максимальный расход Qmax, Л/Ч (мУч) |
30 (0,03) |
60 (0,06) |
120 (0,12) |
360 (0,36) |
600 (0,60) |
1200 (1,20) |
4000 (2,80) |
7000 (7,00) |
16000 (16,00) |
|
Потеря давления на Qn, мбар (Па) |
0,2 (20) |
0,4 (40) |
0,2 (20) |
0,2 (20) |
0,2 (20) |
0,1 (Ю) |
0,1 (Ю) |
0,1 (Ю) |
0,1 (10) |
|
Пределы относительной погрешности при измерении объема, % |
±0,5 | ||||||||
|
Максимальное рабочее давление, мбар (кПа) |
50 (5) | ||||||||
|
Диапазон измерения температур(цена деления 0,5 °C), °C |
i от 0 до 60 | ||||||||
|
Пределы абсолютной погрешности термометра, °C |
; ±1 | ||||||||
|
Диапазон измерений температур(цена деления 0,1 °C), °C |
от 0 до 50 ) | ||||||||
|
Пределы абсолютной погрешности термометра, °C |
±0,3 | ||||||||
|
Диапазон измерений избыточного давления, мбар (кПа) |
от 0 до 10 (от Одо 1) | ||||||||
|
Пределы абсолютной погрешности манометра, мбар (кПа) |
±0,4 (±0,04) | ||||||||
|
Габаритные размеры, мм,не более |
240x180 х230 |
320x260 х320 |
320x260 хЗЗО |
360x330 х350 |
330x360 х400 |
470x410 х470 |
600x505 х530 |
640x550 х665 |
750x625 х765 |
Комплектность
Комплект поставки включает:
Счетчик 1 шт.
Паспорт 1 экз.
Упаковка 1 шт.
Термометры (по индивидуальному заказу) 2 шт.
Методика поверки МРБ МП.2625-2016 1 экз.
Манометр (по индивидуальному заказу) 1 шт.
Монтажные принадлежности (по индивидуальному заказу).
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Dr.-lng Ritter Apparatebau GmbH", Германия.
МРБ МП.2625-2016 «Счетчики газа барабанные TG. Методика поверки».
Заключение
Счетчики газа барабанные TG соответствуют требованиям документации фирмы "Dr.-lng Ritter Apparatebau GmbH", Германия.
Межповерочный интервал - не более 24 месяцев (для счетчиков, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ .
г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации № BY/112 02.1.0.0025
