Счетчики газа ультразвуковые ВЕГА

Назначение

Счетчики газа ультразвуковые ВЕГА (далее счетчики) предназначены для измерения, отображения на дисплее и сохранения в памяти израсходованного количества природного газа по ГОСТ 5542 или паров сжиженного углеводородного газа по СТБ 2262, а также других неагрессивных газов применяемых в бытовых целях.

Область применения - объекты социального и культурно-бытового назначения, жилые дома.

Описание

Счетчики относятся к времяимпульсным ультразвуковым расходомерам, в которых измеряется разность времени перемещения коротких импульсов по направлению потока и против него.

Счетчики регистрируют (отображают) измеренный объем газа приведенный к стандартным условиям по температуре tOT = 20 °C.

При работе в режиме эксплуатации применяется усредненное значение коэффициента для природного газа.

Структура полного обозначения счетчиков газа в зависимости от исполнения: ВЕГА-х х х

L----------------Типоразмер счетчика:

G1,6 или G2,5

---------------Наличие дополнительного устройства:

В - с цифровым выходом;

R - с каналом беспроводной передачи данных;

------------Положение экрана (дисплея) счетчика по отношению к трубопроводу:

П - с поворотом на 90° в обе стороны.

Государственной peocrnl I средств измерений / \ fgcriyowKM Беларусь / \Д <я Докумсетм/

Счетчики с цифровым выходом или с каналом беспроводной передачи данных могут быть встроены в единую систему автоматизированного сбора и обработки информации.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха счетчики соответствуют группе исполнения СЗ по ГОСТ 12997.

Степень защиты счетчиков от проникновения воды и пыли IP30 по ГОСТ 14254.

Максимальное рабочее давление счетчиков - 5 кПа

Условное обозначение вариантов исполнения счетчиков приведено в приложении А.

Направление потока газа обозначено стрелкой на крышке счетчика.

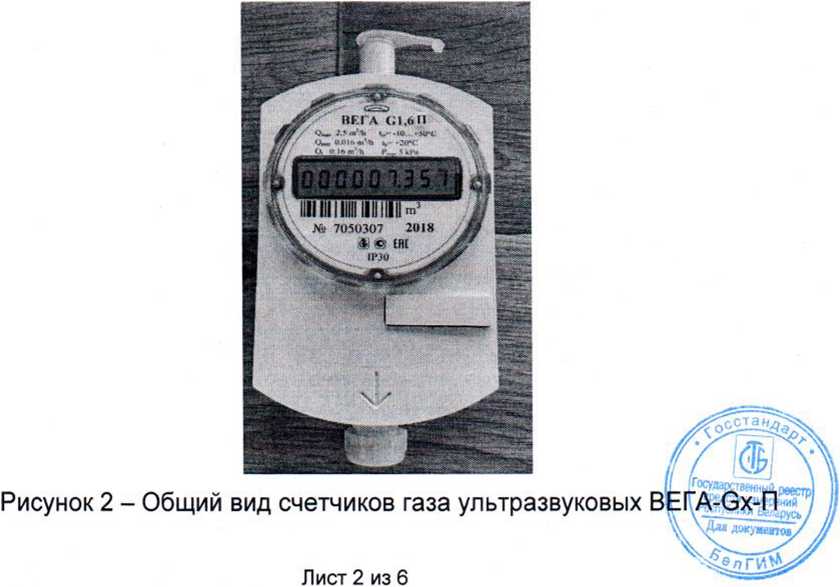

Внешний вид счетчиков представлен на рисунках 1-2.

Место нанесения знака поверки в виде клейма-наклейки приведено в приложении Б к описанию типа.

Пломба с оттиском знака поверки расположена под крышкой отсчетного механизма (Приложение Б).

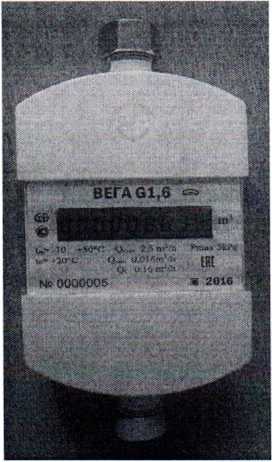

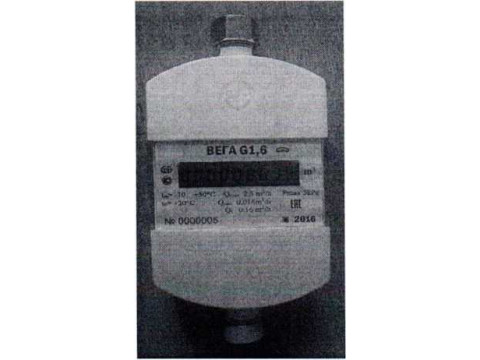

Рисунок 1 - Общий вид счетчиков газа ультразвуковых ВЕГА-Gx, ВЕГА-Gx-B, ВЕГА-Gx-R

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры счетчиков приведены в таблице 1 Таблица 1

Пределы допускаемой относительной погрешности счетчиков при нормальных условиях по ГОСТ 8.395 при выпуске из производства и после ремонта:

± 3 % - в диапазоне расходов Омин Q < Qt;

±1,5% - в диапазоне расходов Qt < Q < QMaKC.

Пределы допускаемой относительной погрешности et при температуре отличной от нормальной в пределах температурного диапазона рассчитываются на каждые 10 °C: et = ± (eb+0,05 |tb-t|),

где еь - предел относительной погрешности счетчика при нормальных условиях (еь = ± 1,5 % - в диапазоне расходов Qt < Q < Омакс, еь= ± 3 % - в диапазоне расходов Омин — Q < Qt),

tb = 20 °C - температура в стандартных условиях;

t - температура газа в условиях эксплуатации, °C.

Порог чувствительности счетчиков не более 0,004 QMaKC.

Конструкция соединительных элементов счетчика обеспечивает прочность и герметичность при присоединении счетчика к подводящему газопроводу при воздействии давления в 1,5 раза превышающего максимальное рабочее давление, изгибающего момента 10 Н м и крутящего момента 40 Н м.

средств измерений

' лики Беларусь

Д-'»я документов

Знак утверждения типа

Знак утверждения типа наносится на лицевой панели счетчика методом тампопечати и в паспорте типографским способом.

Комплектность

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100185185.245 - 2016 «СЧЕТЧИКИ ГАЗА УЛЬТРАЗВУКОВЫЕ ВЕГА».

МРБ МП.2631-2016 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа ультразвуковые ВЕГА. Методика поверки».

Заключение

Счетчики газа ультразвуковые ВЕГА соответствуют требованиям

ТУ BY 100185185.245-2016, ТР ТС 020/2011 (декларация № ТС BY/112 11.01 .ТР020 003 19934, действительна до 21.11.2021).

Межповерочный интервал - не более 96 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 96 месяцев.

Научно-исследовательский испытательный центр испытаний средств измерений и техники БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 1.0025
