Счетчики газа турбинные серии TRZ
| Номер в ГРСИ РФ: | РБ 03 07 2897 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | «RMG Messtechnik GmbH», Германия |
Счетчики газа турбинные серии TRZ (далее - счетчики газа) предназначены для измерения объема газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2897 16 |
| Наименование | Счетчики газа турбинные серии TRZ |
| Год регистрации | 2016 |
| Номер сертификата | 10678 |
| Дата регистрации | 2016-09-29 |
| Срок действия | 2021-09-29 |
| Получатель сертификата | фирма "RMG Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "RMG Messtechnik GmbH"
Адрес: Postfach 280, 35502 Butzbach
Контакты: +49 561 5007 107 / messtechnik@rmg.de
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Счетчики газа, предназначенные для применения при значениях рабочего давления (Рэкспл) до 1,2 МПа, метрологически обеспечены в Республике Беларусь методом непосредственного сличения на расходомерных установках в диапазоне измерения расхода газа до 6500 м^3/ч (поверочная среда - воздух при атмосферном давлении). Счетчики газа, предназначенные для применения при значениях рабочего давле-ния (Рэкспл) свыше 1,2 МПа, подвергаются метрологическому контролю на эталонных расходомерных установках методом непосредственного сличения при давлении в диапазоне от 0,5Рэкспл. до 2Рэкспл. (поверочная среда - природный газ) - данные счетчики газа метрологически не обеспечены в Республике Беларусь. При метрологическом контроле счетчиков газа при рабочем давлении (Рэкспл) диапазон рабочих давлений измеряемой среды составляет от 0,5Рэкспл до 2Рэкспл. При метрологическом контроле счетчиков газа более чем на одном рабочем давлении (Рэкспл i) диапазон рабочих давлений измеряемой среды составляет от 0,5Рэкспл min до 2 Рэкспл max. |
| Методика поверки | Поверка проводится по МРБ МП 1619-2012 (извещение №1). |
| Признание поверки | Временно, до созд. собств. эталон. базы в РБ, для метрологически не обесп. исполн. счетчиков газа, предназн. для применения при значениях раб. давл. (Рэкспл) до 1,2 МПа: первич. и период. провед. методом непоср. слич. (повер. среда - воздух при атмосф. давл.) на эталонных расходомерных установках лабораторий, аккредит. в Системе аккред. РБ, или на эталонных расходомерных установках (повер. среда - воздух при атмосф. давл.) иных лабораторий в присутствии предст. ГМС РБ. Временно, до созд. собств. эталон. базы в РБ, для счетч. газа, предназн. для примен. при знач. раб. давл. (Рэкспл) свыше 1,2 МПа: первич. и период. поверка провед. методом непосред. слич.при давл. в диапаз. от 0,5Рэкспл. до 2Рэкспл. (повер. среда - природ. газ) на эталон. расход. установках лабораторий, аккредит. в Системе аккред. РБ, или первич. и период. поверка на этал. расходом. установках (обеспечивающих выполнение вышеуказанных требований) в иных лабор.в присут представителей ГМС РБ. |
Поверители
Скачать
|
Описание типа РБ 03 07 2897 16 [2017-03-17]
rb-03-07-2897-16_2017-03-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2897 16 [2012-11-20]
rb-03-07-2897-16_2012-11-20.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа турбинные серии TRZ (далее - счетчики газа) предназначены для измерения объема газа.
Область применения - предприятия газовой, химической и нефтехимической промышленности, энергетики, коммунального хозяйства и другие области хозяйственной деятельности.
Описание
Принцип измерения основан на измерении числа оборотов турбины, вращающейся под действием проходящего через счетчик поток газа.
Счетчики газа состоят из корпуса, измерительного и счетного механизмов.
Измерительный механизм с турбинным колесом находится в корпусе, который монтируется на трубопроводе. На входе измерительного механизма расположен выпрямитель потока, который направляет газ на лопасти турбинного колеса.
Число оборотов турбинного колеса пропорционально средней скорости газа и, следовательно, расходу. Вращательное движение турбинного колеса с помощью магнитной муфты передается в счетную головку. Здесь скорость вращения понижается зубчатой передачей и путем выбора необходимой пары зубчатых колес преобразуется в значение измеренного объема, отображаемого на сетном механизме. В зависимости от рабочих условий турбинное колесо изготавливают из пластмассы и алюминия.
Расположенное на одном валу с турбинным контрольное колесо (опция) служит для контроля работы счетчика.
Счетный механизм оснащен датчиками НЧ и ВЧ импульсов (зависит от заказа) для передачи информации об измеренном объеме для дальнейшей обработки в соответствующих вспомогательных устройствах.
Счетчики газа турбинные имеют патрубок для подключения преобразователя и давления и могут оснащаться гильзами для установки датчика температуры.
Счетчики газа выпускают следующих исполнений: TRZ 03, TRZ 03-К, TRZ 04.
В счетчика газа TRZ 03 и TRZ 03-К протекающее количество газа сум^м^р^ся в механическом счётном механизме в единицах объёма (рабочие Ky^^^Sif^hn действующем давлении и температуре. 1(( Qpj
Счетчик газа TRZ 04 оснащен механическим счетным механизмом с дополнительным энкодерным датчиком для передачи данных об измерительном объеме. За счет измерения внутренней геометрии корпуса изменен угол направления потока газа на турбинное колесо.
Внешний вид счетчиков газа приведен на рисунке 1.

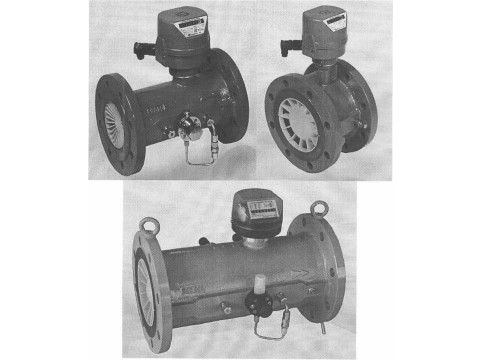

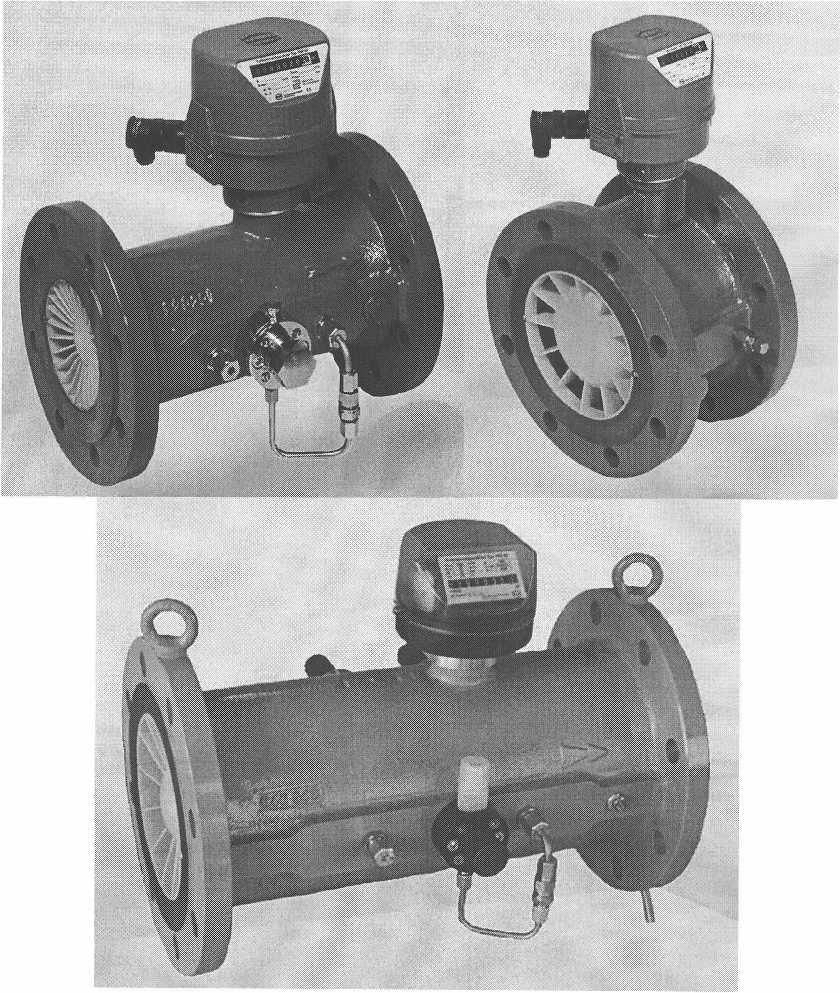

Рисунок 1 - Внешний вид счетчиков газа турбинных серии TRZ
Место нанесения знака поверки (клейма-наклейки) приведено в приложении А.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблицах 1-3.
Таблица 1
|
Наименование характеристики |
Значение характеристики | ||
|
TRZ03 |
TRZ04 |
TRZ 03-К | |
|
Пределы относительной погрешности при измерении расхода, % |
±2 в диапазоне измерений ОТ Qmin ДО 0,2‘Qmax, ±1 в диапазоне измерений ОТ 0,2 QmaxflO Qmax (при поверке на рабочей среде воздух при атмосферном давлении); ±1 в диапазоне измерений от Qmjn до 0,2’Qmax; ±0,5 в диапазоне измерений ОТ 0,2‘ОтахДО Qmax (при поверке при рабочем давлении) где Qmin и Qmax - МИНИМЭЛЬНЫЙ И максимальный пределы диапазона измерений согласно таблице 2 |
±2 в диапазоне измерений ОТ Qmin ДО 0,2‘Qmax (DN 50, DN 80: ±3 %); ±1 в диапазоне измерений ОТ 0,2‘Qmax ДО Qmax (DN 50: ±1,5 %) где Qmin и Qmax - МИНИМЭЛЬНЫЙ И максимальный пределы диапазона измерений согласно таблице 3 | |
|
Диапазон рабочих давлений измеряемой среды*, МПа |
от 0,1 до 10 | ||
|
Диапазон температур измеряемой среды, °C |
от минус 25 до плюс 55 | ||
|
Диапазон рабочих температур, °C |
от минус 10 до плюс 50 | ||
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
IP65 | ||
* - при метрологическом контроле счетчиков газа при рабочем давлении (РЭкспл), диапазон рабочих давлений измеряемой среды составляет от 0,5 РЭКспл до 2 Р
экспл >
- при метрологическом контроле счетчиков газа более чем на одном рабочем давлении (РЭКСпл i), диапазон рабочих давлений -Измеряемой среды составляет от 0,5 Рэкспл min до 2 Рэкспл max.________________________________________________________________________________
Для документов
|
Диаметр условного прохода DN, мм |
Типоразмер |
Потеря давлен ия Др, кПа |
Максим альный расход Qmaxi м3/ч |
Минимальный расход Qmln, м3/ч | ||||||||||||
|
Динамическая нагрузка | ||||||||||||||||
|
1:20 |
1:ЗО<3) |
1:50(3) |
1:80(3) |
1:100(3) |
1:120(3) |
1:160(3) | ||||||||||
|
О • 4*min |
Qmin |
Pmin |
Qmin |
Pmin |
Qmin |
Pmin |
Qmin |
Pmin |
Qmin |
Pmin |
Qmin |
Pmin | ||||
|
50 |
G65 |
5 |
100 |
5 |
5 |
4 |
- |
- |
- | |||||||
|
G 100 |
2 |
160 |
8 |
5 |
15 |
3,2 |
50 |
- |
- |
- |
- | |||||
|
80 |
G 160 |
6 |
250 |
13 |
8 |
3 |
5 |
10 |
3,2 |
50 |
- |
- |
- |
- |
- | |
|
G250 |
14 |
400 |
20 |
13 |
3 |
8 |
10 |
5 |
25 |
- |
- |
- |
- |
- | ||
|
G160 |
2 |
250 |
13 |
8 |
3 |
5 |
25 |
- |
- | |||||||
|
100 |
G250 |
4 |
400 |
20 |
13 |
3 |
8 |
10 |
5 |
25 |
- |
- |
- | |||
|
G400 |
10 |
650 |
32 |
20 |
3 |
13 |
4 |
8 |
10 |
6,5 |
15 |
5 |
25 |
- |
- | |
|
G400 |
2 |
650 |
32 |
20 |
3 |
13 |
10 |
8 |
25 |
6,5 |
40 |
- |
- |
- | ||
|
150 |
G650 |
6 |
1000 |
50 |
32 |
3 |
20 |
4 |
13 |
10 |
10 |
15 |
8 |
25 |
- | |
|
G 1000 |
12 |
1600 |
80 |
50 |
3 |
32 |
4 |
20 |
10 |
16 |
15 |
13 |
25 |
10 |
40 | |
|
200 |
G 1000 |
3 |
1600 |
80 |
50 |
3 |
32 |
4 |
20 |
10 |
16 |
15 |
13 |
25 |
10 |
40 |
|
G 1600 |
8 |
2500 |
130 |
80 |
3 |
50 |
4 |
32 |
10 |
25 |
15 |
20 |
25 |
16 |
40 | |
|
G 1000 |
2 |
1600 |
80 |
50 |
3 |
32 |
10 |
20 |
25 |
16 |
40 |
- |
- | |||
|
250(1) |
G 1600 |
3 |
2500 |
130 |
80 |
3 |
50 |
4 |
32 |
10 |
25 |
25 |
20 |
40 |
16 |
60 |
|
G2500 |
7 |
4000 |
200 |
130 |
3 |
80 |
4 |
50 |
10 |
40 |
25 |
35 |
40 |
25 |
60 | |
|
300(1) |
G2500 |
4 |
4000 |
200 |
130 |
3 |
80 |
4 |
50 |
10 |
40 |
25 |
35 |
40 |
25 |
60 |
|
G4000 |
9 |
6500 |
320 |
220 |
3 |
130 |
10 |
80 |
25 |
65 |
40 |
55 |
40 |
40 |
80 | |
|
G 4000-45 |
9 |
6500 |
320 |
220 |
3 |
130 |
10 |
80 |
25 |
65 |
40 |
55 |
60 |
40 |
80 | |
|
G4000 |
3 |
6500 |
320 |
220 |
3 |
130 |
10 |
80 |
25 |
65 |
40 |
55 |
60 |
40 |
80 | |
|
400(1) |
G6500 |
8 |
10000 |
500 |
335 |
3 |
200 |
10 |
125 |
25 |
100 |
40 |
85 |
60 |
63 |
80 |
|
G 6500-45 |
8 |
10000 |
500 |
335 |
3 |
200 |
10 |
125 |
25 |
100 |
40 |
85 |
60 |
63 |
80 | |
|
500(1) |
G6500 |
4 |
10000 |
500 |
335 |
3 |
200 |
10 |
125 |
25 |
100 |
40 |
85 |
60 |
63 |
80 |
|
G10000 |
9 |
16000 |
800 |
535 |
3 |
320 |
10 |
200 |
25 |
160 |
40 |
135 |
60 |
100 |
80 | |
|
600(1) |
G10000 |
4 |
16000 |
800 |
535 |
3 |
320 |
10 |
200 |
25 |
160 |
40 |
135 |
60 |
100 |
80 |
|
G16000 |
9 |
25000 |
1300 |
835 |
3 |
500 |
10 |
315 |
25 |
250 |
40 |
210 |
60 |
160 |
80 | |
ммечание:
l~-^Dhk250 - DN 600 только для TRZ 03;
Для документов,
п^цоггмосферном давлении;
используются при калибровке счетчиков газа при рабочем давлении, отличном от атмосферного, минимальное которого указано в настоящей таблице
|
Диаметр условного прохода DN, мм |
Типоразмер |
Максимальный расход Qmax> м3/ч |
Минимальный раСХОД Qmin, м3/ч |
Потеря давления △р, кПа |
|
50 |
G65 |
100 |
6 |
5 |
|
G 100 |
160 |
13 |
2 | |
|
80 |
G 160 |
250 |
16 |
6 |
|
G250 |
400 |
25 |
14 | |
|
100 |
G250 |
400 |
25 |
4 |
|
G400 |
650 |
40 |
10 | |
|
G400 |
650 |
40 |
2 | |
|
150 |
G650 |
1000 |
65 |
6 |
|
G 1000 |
1600 |
100 |
12 | |
|
200 |
G 1000 |
1600 |
100 |
3 |
|
G 1600 |
2500 |
160 |
8 | |
|
250 |
G 1600 |
2500 |
160 |
3 |
|
G2500 |
4000 |
200 |
7 | |
|
300 |
G2500 |
4000 |
250 |
4 |
|
G4000 |
6500 |
400 |
9 | |
|
400 |
G4000 |
6500 |
400 |
3 |
|
G6500 |
10000 |
650 |
8 | |
|
500 |
G6500 |
10000 |
650 |
4 |
|
G 10000 |
16000 |
1000 |
9 | |
|
600 |
G10000 |
16000 |
1000 |
4 |
|
G 16000 |
25000 |
1600 |
9 | |
|
Примечание - диапазон нагрузки 1:16 | ||||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплект поставки:
- счетчик газа турбинный серии TRZ;
- комплект монтажных принадлежностей;
- упаковка;
- эксплуатационная документации фирмы-изготовителя.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "RMG Messtechnik GmbH" (Германия).
Методика поверки МРБ МП. 1619-2012 "Счетчики газа турбинные серии TRZ и счетчики газа ротационные RMG132-A, серии DKZ. Методика поверки".
Заключение
Счетчики газа турбинные серии TRZ соответствуют технической документации фирмы-изготовителя "RMG Messtechnik GmbH" (Германия).
Соответствуют требованиям ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (сертификат № ТС RU С-ОЕ.ГБ08.В.00330 до 04.05.2019).
Соответствуют требованиям ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация соответствия ТС № RU Д-ОЕ.ОМ02.В.21458 до 24.11.2021).
Межповерочный интервал - не более 48 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Счетчики газа
