Счетчики газа двухкамерные СГД-2,5

Назначение

Счетчики газа двухкамерные СГД-2,5 предназначены для измерения израсходованного количества природного газа по ГОСТ 5542 или паров сжиженного углеводородного газа по СТБ 2262, применяемых в бытовых и производственных целях.

Область применения - объекты социального и культурно-бытового назначения, жилые дома.

Описание

Счетчики газа двухкамерные СГД-2,5 состоят из измерительного механизма, корпуса, крышки, отсчетного устройства.

Измерительный механизм состоит из двух измерительных камер с мембранами, распределительного канала и распределительного механизма.

Распределительный механизм служит для управления при помощи золотников притоком газа к измерительным камерам и преобразования поступательного движения мембран в непрерывное вращательное движение коленчатого валика, которое передаточным механизмом передается механическому отсчетному устройству.

Отсчетное устройство выполнено в виде цифровых роликов, связанных с коленчатым валиком.

Направление потока газа обозначено стрелкой, без возможности ее удаления, на крышке счетчика. Счётчики выпускаются с левой и правой подачей газа.

При изготовлении счетчиков газа двухкамерных СГД-2,5 применяются синтетические мембраны фирмы “Каваками Трейдинг Ко ЛТД” (Япония) или мембраны фирмы «ZGS-membrany.a.z.Zlin» (Чехия).

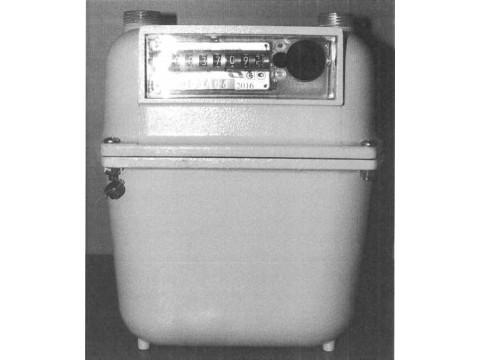

Внешний вид счетчика приведен на рисунке 1.

Схема пломбировки счетчика газа от несанкционированного доступа с указанием мест нанесения знака поверки приведена в приложении А к описанию типа.

Оттиск знака поверки наносится на навесную пломбу, расположенную на проволоке, проходящей через отверстие в винте, соединяющем корпус и крышку счетчика.

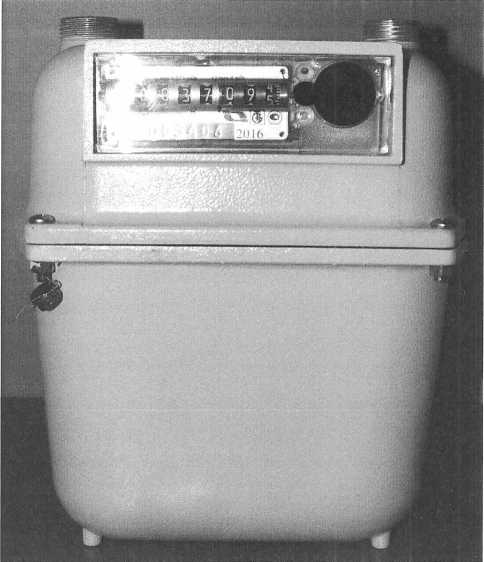

Рисунок 1 Счетчик газа двухкамерный СГД-2,5

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Номинальный расход, м3/ч

Максимальный расход, м3/ч, не менее

Минимальный расход, м3/ч, не более

Порог чувствительности, м3/ч, не более

Основная относительная погрешность счетчика при выпуске из производства и после ремонта, %, не более:

- при расходе от Омин до 0,1QH0M

- при расходе свыше 0,1 Оном ДО Омаке вкл.

Основная относительная погрешность счетчика в эксплуатации, %, не более:

- при расходе от Омин до 0,10НОм

- при расходе свыше 0,1 QH0M ДО Омаке ВКЛ.

Дополнительная относительная погрешность счетчика, вызванная отклонением температуры измеряемого газа от нормальной, по сравнению с основной относительной погрешностью, при изменении температуры на 1 °C, не более                                                         ±0,45

Допускаемая потеря давления при максимальном (Омаке) расходе, Па, не более

Допускаемая потеря давления при номинальном (Оном) расходе, Па, не более

Емкость отсчетного устройства, м3

Цена единицы младшего разряда отсчетного устройства, дм3

Масса, кг, не более

Габаритные размеры, мм, не более

180x136x220 132

G 3/4 от минус 5 до плюс 40 от минус 5 до плюс 40

Номинальное межосевое расстояние, мм

Резьбовой патрубок с трубной резьбой по ГОСТ 6357

Диапазон температур окружающей среды, °C

Диапазон температур пропускаемого газа, °C

Избыточное рабочее давление при диапазоне температур окружающей среды и пропускаемого газа, кПа, не более Средняя наработка на отказ, ч, не менее

Знак утверждения типа

Знак утверждения типа наносится на наклейку отсчетного устройства методом тампопечати и на паспорт счетчика типографским способом.

Комплектность

1 Счетчик газа двухкамерный СГД-2,5                                    1 шт.

2 Переходник                                                       2шт.

3 Гайка переходника                                                    2 шт.

4 Прокладка                                                          2 шт.

5 Пачка                                                                   1 шт.

6 Этикетка (на детали: переходник, гайка переходника, прокладка)         1 шт.

7 Паспорт                                                              1 шт.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 00153637.033-97 «Счетчик газа двухкамерный СГД-2,5».

СТБ 1159-99 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».

СТБ 8011-99 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа. Методика поверки».

Заключение

Счетчики газа двухкамерные СГД-2,5 соответствуют требованиям ТУ РБ 00153637.033-97, СТБ 1159-99.

Межповерочный интервал - не более 96 месяцев (для счётчиков газа применяемых в сфере законодательной метрологии).

Научно - исследовательский центр испытаний средств измерений и техники БелГИМ.

г. Минск, Старовиленский тракт, 93,

тел. 334-98-13.

Аттестат аккредитации № BY/ 112 02.1.0.0025.
