Счетчики газа СГБМ-1,6

Назначение

Счетчики газа СГБМ-1,6 предназначены для измерения объема газа при учете потребления газа индивидуальными потребителями в жилищно-коммунальном и бытовом хозяйстве.

Описание

Принцип действия счетчика газа СГБМ-1,6 основан на изменении пропорционально расходу частоты акустических колебаний газа, проходящего через струйный блок датчика расхода и счете импульсов, производимых датчиком расхода.

Счетчики газа СГБМ-1,6 состоят из:

1) датчика расхода газа, находящегося в герметичном корпусе и включающего в себя струйный блок и пневмоэлектропреобразователь;

2) электронного блока, производящего усиление и формирование импульсов счета, и включающего в себя жидкокристаллический индикатор (ЖКИ) и батарею для питания блока электронного и ЖКИ;

3) кожуха.

Счетчики газа СГБМ-1,6 выпускаются классов точности 1,0 и 1,5.

Счетчик газа выпускается в четырех модификациях:

- без температурной коррекции;

- без температурной коррекции с импульсным выходом;

- с температурной коррекцией;

- с температурной коррекцией и с импульсным выходом.

Модификация счетчика газа СГБМ-1,6 с температурной коррекцией приводит измеренный объем газа к нормальным условиям (к температуре Т=20 °C).

Газ, проходя через струйный генератор датчика расхода, генерирует в нем акустические колебания с частотой пропорциональной расходу газа. Акустические колебания передаются в пневмоэлектропреобразователь, в котором акустические колебания преобразуются в электрический сигнал. Электрический сигнал поступает в электронный блок, который производит усиление сигнала, формирует импульсы счета, производит подсчет импульсов, переводит полученное количество импульсов в значение потреблённого объёма газа и выводит это значение на ЖКИ.

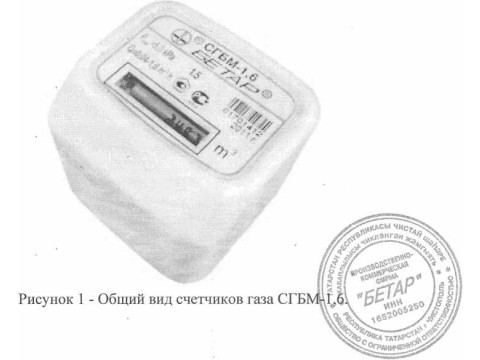

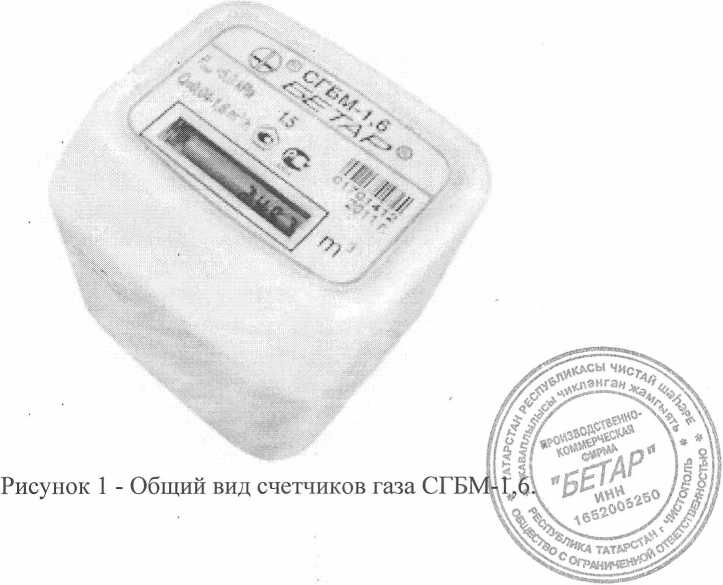

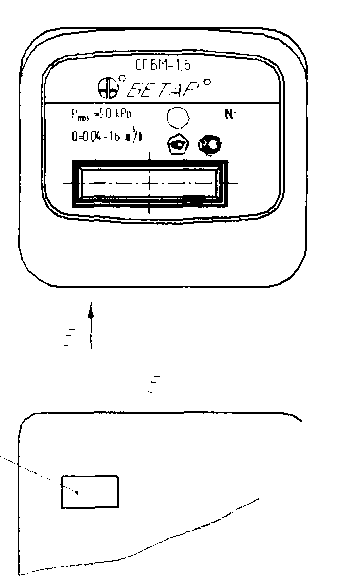

На рисунке 2 приведена схема пломбирования и обозначение мест для нанесения пломб для защиты от несанкционированного доступа.

Рисунок 2. Схема пломбирования счетчиков газа СГБМ-1,6

где:

1 - Счетчик газа СГБМ-1,6;

2 - самоклеющаяся пломба с клеймом поверителя;

3 - самоклеющаяся пломба, предотвращающая демонтаж кожуха и доступ к электронному блоку счетчика. Материал самоклеющейся пломбы разрушаемый при отклеивании и не допускающий повторного наклеивания.

Программное обеспечение счетчиков газа СГБМ-1,6 является встроенным. Разделение программного обеспечения на метрологически значимую и незначимую части отсутствует. Метрологически значимым является все программное обеспечение.

Программное обеспечение счетчиков газа СГБМ-1,6 обеспечивает измерение и хранение результатов измерения, а также их отображение на ЖКИ прибора.

Недопустимое влияние на программное обеспечение счетчика через инте отсутствует. Программное обеспечение счетчика не оказывает влияния на ме/эд характеристики средства измерений. Средства и пользовательская среда для/фф ния или изменения программного обеспечения отсутствует.               и?

|БЛИКАСь/

аммиров! ЧИЗВОДСТЪЕИНО-КОММЕРЧЕСКАЯ ФИРМА

» з<

Защита программного обеспечения счетчика от преднамеренных и н® фепн^эде^эдаыгх I * изменений соответствует уровню «А» по МИ 3286-2010. Не требуется спец^аМнь1Х5ИЗ^^стгф защиты, исключающих возможность несанкционированной модификации, грузки) удаления и иных преднамеренных изменений программного o6ecne4eiiH^g4^W?^U^' них данных.

Программное обеспечение обладает следующими функциональными возможностями:

- прием и подсчет импульсов с учетом калибровочных переменных, поступающих с частотой, пропорциональной расходу газа, с выхода пьезоэлектрического преобразователя после их усиления и обработки компаратором электронного блока счетчика;

- преобразование количества накапливаемых импульсов в значение объема потребленного газа;

- отображение измеренной величины объема газа на встроенном ЖКИ;

- вывод на внешний ИК-светодиод калиброванных импульсов, соответствующих прохождению 1 л газа (воздуха) через счетчик;

- хранение накопленного значения объема потребляемого газа в энергонезависимой памяти микроконтроллера счетчика;

- вывод на ЖКИ номера версии программного обеспечения и значения контрольной суммы при включении питания;

- защита от несанкционированного доступа (изменения) к данным.

С целью обеспечения целостности программное обеспечение производит расчет цифрового идентификатора программного обеспечения и индикацию его на ЖКИ. Расчет цифрового идентификатора производится по алгоритму MD5 или CRC16 в зависимости от исполнения электронного блока.

Идентификационные данные программного обеспечения:

Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - А.

Технические характеристики

Знак утверждения типа

наносится на центральную часть лицевой панели счетчиков, флексографским способом, и в центр титульного листа РЭ типографским способом.

Комплектность

Поверка

осуществляется по документу «Инструкция. ГСИ. Счетчики газа СГБМ-1,6. Методика поверки ПДЕК.407292.001 И1», утвержденному ГЦИ СИ ФГУП ВНИИР 25.08.2011 г.

Основные средства поверки:

- установка для поверки счетчиков газа автоматизированная ном измерения расхода от 0,04 до 1,6 м3/ч и погрешностью ± 0,33 %.

Сведения о методах измерений

сведений о методиках измерений нет.

Нормативные документы

1. ГОСТ Р 8.618-2006. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа.

2. Счетчик газа СГБМ-1,6. Технические условия. ПДЕК.407292.001 ТУ.

Рекомендации к применению

Осуществление торговли и товарообменных операций.
