Счетчики газа бытовые СГБ-1,8

Назначение

Счетчики газа бытовые СГБ-1,8 (далее - счетчики) предназначены для измерения объема сжиженного углеводородного газа по ГОСТ 20448-90 и природного газа по ГОСТ 5542-87 при учете потребления газа индивидуальными потребителями.

Описание

Принцип действия счетчиков газа бытовых СГБ-1,8 основан на преобразовании объема газа, прошедшего через счетчик в пропорциональное количество электрических импульсов с помощью струйного генератора колебаний, с последующим подсчетом на электронном блоке измерения объема газа.

Счетчики состоят из следующих основных узлов:

- корпус с расположенным в нем струйным генератором, пьезоэлементом и входными и выходными присоединительными патрубками;

- электронный блок;

- элемент питания;

- две цветные пластиковые накладки.

Счетчики имеют отчетное устройство на жидкокристаллическом индикаторе.

Внешний вид счетчиков представлен на рисунке 1, схема пломбирования - на рисунке 2.

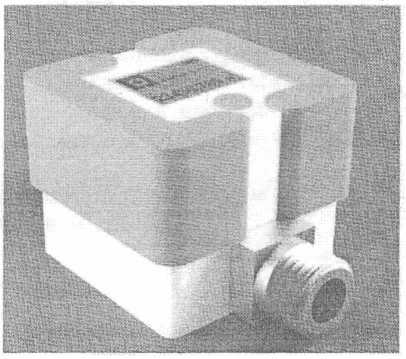

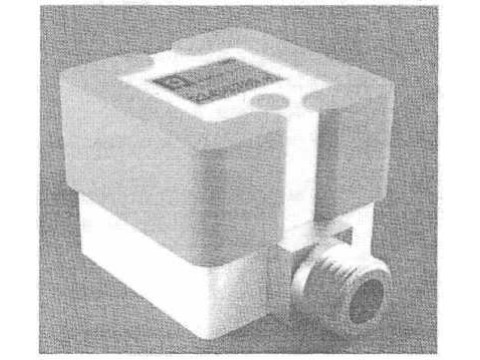

Рисунок 1 - Внешний вид счетчиков газа СГБ-1,8

Рисунок 2 - Схема пломбирования счетчиков газа СГБ-1,8

Программное обеспечение

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Технические характеристики

15 от 0,03 до 1,8

Диаметр условного прохода, мм

Диапазон измеряемых расходов, м3/ч

Пределы допускаемой основной относительной погрешности счетчика, %, равны в диапазоне расходов:

±2,5

±1,5

- ОТ Qmin до 0,2 Qmax

ОТ 0,2 Qmax ДО Qmax

Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной в пределах рабочего диапазона температур на каждые 10 °C изменения температуры, %

±0,5 0,001 99999,999

3,6 110x66x55

0,3 24

120000

от минус 10 до плюс 50 от 30 до 80 от 84 до 106,7

Наименьшая цена деления отчетного устройства, м3

Емкость отсчетного устройства, м3, не менее

Напряжение питания, В

Габаритные размеры, мм, не более

Масса, кг, не более

Средний срок службы, лет, не менее

Средняя наработка на отказ, ч, не менее

Условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность, %,

- атмосферное давление, кПа

Знак утверждения типа

Знак утверждения типа наносится на этикетку, размещенную на корпусе счетчика, на титульном листе паспорта и руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят:

- счетчик газа бытовой СГБ-1,8

- паспорт

- индивидуальная упаковка

- руководство по эксплуатации

- методика поверки

1 шт.

1 экз

1 шт.

по отдельному договору; по отдельному договору.

Поверка

осуществляется по документу 4213-001-037996313-16 МП «Инструкция ГСИ. Счетчики газа бытовые СГБ-1,8. Методика поверки», утвержденному ГЦИ СИ ФБУ «Омский ЦСМ» 26 ноября 2012 г.

В перечень основного поверочного оборудования входят:

- установка поверочная для ротаметров и счетчиков газа УПРС-16, диапазон измерения расхода от 0,005 до 16 м3/ч, относительная погрешность ± 0,5 %;

- гигрометр психрометрический типа ВИТ-1, диапазон измерения относительной влажности от 20 до 90 %, диапазон измерения температуры от 0 до 25 °C, абсолютная погрешность ±0,2 °C;

- барометр-анероид М 67, диапазон измерения от 610 до 790 мм рт. ст. (от 80 до 120 кПа), абсолютная погрешность ± 0,8 мм рт. ст. (± 106 Па);

- секундомер СОП пр-2а-2-010, емкость шкалы 30 мин, класс точности 2.

Сведения о методах измерений

Метод измерений - прямой. Принцип работы счетчиков приведен в документе 4213-001-037996313 РЭ «Счетчики газа бытовые СГБ. Руководство по эксплуатации».

Нормативные документы

ГОСТ Р 8.618-2006 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».

ТУ 4213-001-037996313-2012 «Счетчики газа бытовые СГБ. Технические условия».

Рекомендации к применению

Осуществление торговли и товарообменных операций.
