Счетчики газа ротационные RABO
| Номер в ГРСИ РФ: | РБ 03 07 5641 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "Эльстер Газэлектроника", г. Арзамас, Нижегородская обл. |
Счетчики газа ротационные R.ABO (далее - счетчик) предназначены для измерения объема очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ 5542-2014, пропан, воздух, азот, инертных и других газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5641 18 |
| Наименование | Счетчики газа ротационные RABO |
| Год регистрации | 2018 |
| Номер сертификата | 12187 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-06-15 |
| Получатель сертификата | ООО "ЭЛЬСТЕР Газэлектроника", г. Арзамас Нижегородской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЭЛЬСТЕР Газэлектроника"
Адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, 8
Контакты: +7 83147 3 10 77, 3 16 94 / 3 54 41 / support@gaselectro.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Счетчики газа, предназначенные для применения при значениях эксплуатационного давления Pэкс до 1,2 МПа, метрологически обеспечены в РБ методом непосредственного сличения на эталонных расходомерных установках (поверочная среда - воздух, атмосферное давление). Проводить метрологический контроль счетчиков, предназначенных для применения при значениях эксплуатационного давления Pэкс до 1,2 МПа, методом непосредственного сличения (поверочная среда - воздух) при атмосферном давлении. Счетчики газа, предназначенные для применения при значениях эксплуатационного давления природного газа Pэкс свыше 1,2 МПа, метрологически НЕ обеспечены в Республике Беларусь. Проводить метрологический контроль данных счётчиков методом непосредственного сличения на эталонных расходомерных установках (поверочная среда - природный газ) при давлении в диапазоне от 0,5 до 2 Pэкс. Проводить поверку счетчиков газа в полной комплектации. Временно, до создания собственной эталонной базы в РБ, проводить первичную и периодическую поверку счетчиков газа, предназначенных для применения при значениях эксплуатационного давления свыше 1,2 МПа, специалистами юридических лиц, входящих в государственную метрологическую службу РБ, в лабораториях, обеспечивающих необходимый диапазон измерений и запас по точности (методом непосредственного сличения на эталонных расходомерных установках при давлении от 0,5 до 2 Pэкс (поверочная среда - природный газ). |
| Методика поверки | Поверка счетчиков газа, в том числе находящихся в эксплуатации и поверяемых ранее по документу ЛГТИ.407273.002 МП (2013 г.), проводится по документу ЛГТИ.407273.002 МП с изменением №1 (утв. в 2018 г.). |
| Признание поверки | Первичная при выпуске из производства: Счетчики газа, предназначенные для применения при значениях эксплуатационного давления природного газа Рэкс до 1,2 МПа: Нижегородский ЦСМ (аттестат аккредитации - №RA.RU.311315, шифр поверительного клейма - БН)(НТК №02-15). |
Поверители
Скачать
|
Описание типа РБ 03 07 5641 18 [2019-02-18]
rb-03-07-5641-18_2019-02-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5641 18 [2021-04-27]
rb-03-07-5641-18_2021-04-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5641 18 [2015-05-07]
rb-03-07-5641-18_2015-05-07.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа ротационные R.ABO (далее - счетчик) предназначены для измерения объема очищенных и осушенных одно и многокомпонентных неагрессивных газов, таких как природный газ по ГОСТ 5542-2014, пропан, воздух, азот, инертных и других газов.
Описание
Принцип действия счетчиков основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8-ми разрядный счетный механизм, который регистрирует число оборотов роторов, а. следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.
Счетчик состоит из корпуса, двух роторов, редуктора и 8-ми разрядного счетного механизма. Счетный механизм может комплектоваться низкочастотным (датчик импульсов Е1), высокочастотным (датчик импульсов А1К), среднечастотным (датчик импульсов R300) импульсным выходом для дистанционной передачи данных
Счетчик имеет три исполнения: основное, У, 2У, которые отличаются метрологическими характеристиками. Счетчики могут отличаться направлением потока: слева направо, справа налево, сверху вниз, снизу вверх.
Прямые участки до и после счетчика во всем диапазоне рабочих давлений не требуются. В месте сопряжения счетчика и измерительного трубопровода допускается уступ, обусловленный различием значений внутренних диаметров фланца и счетчика. Допускаемая разность внутреннего диаметра измерительного трубопровода и диаметра условного прохода счетчика ± 10%.
Для защиты от динамических нагрузок, связанных с резкими изменениями расхода и рабочего давления газа допускается установка после счетчика предохранительной шайбы с центральным отверстием, равным половине номинального диаметра счетчика.
Общий вид средства измерений представлен на рисунке 1.
Пломбировку от несанкционированного доступа осуществляют с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы (обозначение Ml, М2), пломбировка изготовителя производится с помощью разрушаемых стикеров (обозначение М3). Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

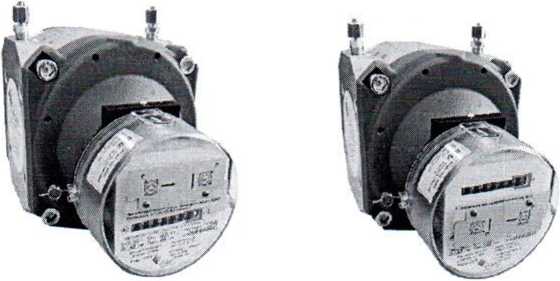

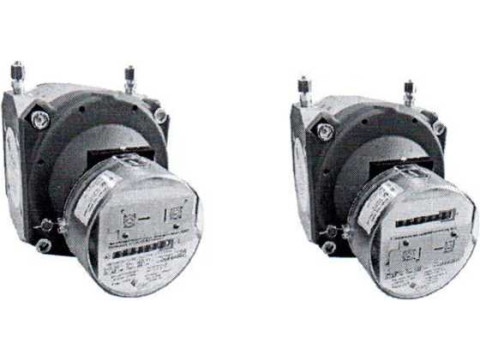

Рисунок 1 - Общий вид средства измерений

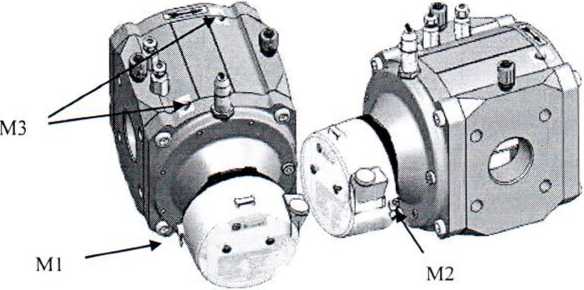

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки (Ml, М2 - знак поверки; М3 - пломба изготовителя)
Программное обеспечение
отсутствует
Таблица 1-Метрологические характеристики
Технические характеристики
|
Типоразмер |
Номинальный диаметр, мм |
Qmax, м3/ч |
Диапазон рабочих расходов Qmin/ Qmax |
Перепад давления при Qmax, Па | |||||||||
|
1:250 |
1:200 |
1:160 |
1:130 |
1:100 |
1:80 |
1:65 |
1:50 |
1:30 |
1:20 | ||||
|
Qmin, М3/ч | |||||||||||||
|
G16 |
DN50 |
25 |
— |
— |
— |
— |
— |
— |
— |
0,5 |
0.8 |
1,3 |
55 |
|
G25 |
DN50 |
40 |
— |
— |
— |
— |
— |
0,5 |
0,6 |
0,8 |
1,3 |
2 |
80 |
|
G40 |
DN50 |
65 |
— |
— |
— |
0,5 |
0,6 |
0,8 |
1 |
1,3 |
2 |
3 |
230 |
|
G65 |
DN50 |
100 |
0,4 |
0,5 |
0,6 |
0,8 |
1 |
1,3 |
1,6 |
2 |
3 |
5 |
540 |
|
G100 |
DN80 |
160 |
0,6 |
0,8 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
5 |
8 |
425 |
|
G160 |
DN80 |
250 |
1 |
1,3 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
8 |
13 |
575 |
|
G250 |
DN100 |
400 |
1,6 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
13 |
20 |
810 |
|
G400 |
DN100 |
650 |
2,5 |
3 |
4 |
5 |
6,5 |
8 |
10 |
13 |
20 |
32 |
1700 |
|
G400 |
DN150 |
650 |
2,5 |
3 |
4 |
5 |
6,5 |
8 |
10 |
13 |
20 |
32 |
1700 |
|
Примечания: <2 Исполнение счетчика 2У возможно только для рабочих расходов, расположенных справа от утолщенной линии. — Qmin - минимальный объемный расход; . Qmax - максимальный объемный расход. копия ' | |||||||||||||
Таблица 2- Метрологические характеристики
|
Исполнение |
Диапазон объемного расхода |
Пределы допускаемой относительной погрешности при измерении объема*, % |
|
Основное |
ОТ Qmin ДО 0,1 Qmax ВКЛЮЧ. Свыше 0,1 Qmax ДО Qmax |
±2,0 ±1,0 |
|
У |
ОТ Qmin ДО 0,05 Qmax ВКЛЮЧ. свыше 0,05 Qmax ДО Qmax |
±2,0 ±1,0 |
|
2У |
ОТ Qmin ДО Qmax |
±0,9 |
|
* Пределы допускаемой относительной погрешности при измерении объема нормированы во всем диапазоне рабочих условий счетчика | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||||||
|
Типоразмер счетчика |
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
G250 |
G400 |
|
Порог чувствительности, мУч |
0,03 |
0.03 |
0,03 |
0,03 |
0,05 |
0,1 |
0,2 |
0.4 |
|
Емкость счетного механизма, м3 |
106 |
106 |
106 |
106 |
107 |
107 |
107 |
107 |
|
Объем измерительной камеры, дм3 |
0,87 |
0,87 |
0,87 |
0,87 |
1,61 |
2,99 |
3,7 |
4.5 |
|
Цена деления ролика младшего разряда, м3 |
0,С |
)02 |
0. |
02 | ||||
|
Давление измеряемой среды, МПа, не более |
1,6 | |||||||
|
Диапазон температуры измеряемой среды. °C |
от -30 до ±70 | |||||||
|
Диапазон температуры окружающей среды, °C |
от -40 до ±70 | |||||||
|
Относительная влажность воздуха, % |
до 98 без конденсации влаги | |||||||
|
Габаритные размеры, мм, не более - высота - ширина - длина |
195 171 290 |
195 171 290 |
195 171 290 |
195 171 290 |
260 171 372 |
260 241 410 |
300 241 460 |
300 241 520 |
|
Масса, кг, не более |
12 |
12 |
12 |
12 |
16 |
32 |
36 |
42 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
12 100000 | |||||||
Знак утверждения типа
наносится на шильдик методом фотопечати, закрепляемый на голове счетного механизма и на титульном листе эксплуатационной документация.
< ■ ® 1 КОПИЯ ВЕРНА
Комплектность
Таблица 4-Комплектность
АЛИХИНА
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа ротационный RABO (G 16 - G 400) |
ЛГТИ.407273.002 |
1 |
|
Руководство по эксплуатации |
ЛГТИ.407273.002 РЭ |
1 |
|
Паспорт |
ЛГТИ.407273.002 ПС |
1 |
|
Сетка коническая защитная |
— |
1 |
|
Флакон с маслом |
аддэ^,.' 2 | |
|
ГСП. Счетчики газа ротационные R.ABO. Методика поверки |
ЛГТИ.407273.002 МЙХ (с изменением №1)? / |
2? |
Поверка
осуществляется по документу «ГСП. Счетчики газа ротационные RABO. Методика поверки». ЛГТИ.407273.002 МП (с изменением №1)», утвержденному ФГУП «ВНИИР» 20.04.2018 г.
Основные средства поверки:
-рабочий эталон объемного расхода газа 1-го разряда в соответствии с ГПС, утвержденной приказом Госстандарта от 29.12.2018 г. № 2825 с пределами допускаемой относительной погрешности, не превышающей */з предела допускаемой относительной погрешности поверяемого счетчика в диапазоне значений, соответствующих диапазону измерений поверяемого счетчика.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт или свидетельство о поверке и на счетчики в соответствии с рисунком 2.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Госстандарта от 29 декабря 2018 г. №2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа
ТУ 4213-036-48318941-2013 (ЛГТИ.407273.002 ТУ) Счетчики газа ротационные RABO. Технические условия
