Счетчики газа ротационные РСГ СИГНАЛ
| Номер в ГРСИ РФ: | РБ 03 07 4386 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО ЭПО "Сигнал", г. Энгельс, Саратовская обл. |
Счетчики газа ротационные РСГ СИГНАЛ предназначены для измерения рабочего объёма природного газа по ГОСТ 5542-2014, свободного нефтяного газа по ГОСТ Р 8.615-2005, азота, воздуха и других неагрессивных, чистых, сухих газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4386 18 |
| Наименование | Счетчики газа ротационные РСГ СИГНАЛ |
| Год регистрации | 2018 |
| Номер сертификата | 12269 |
| Дата регистрации | 2018-12-20 |
| Срок действия | 2023-06-07 |
| Получатель сертификата | ООО ЭПО "Сигнал", г. Энгельс Саратовской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО ЭПО "Сигнал"
Адрес: г. Энгельс Саратовской обл.
Контакты: +7 8453 75-04-72, 75-17-00 / www.eposignal.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по: документу СЯМИ. 407273-561 МП (2009 г.) - для средств измерений, изготовленных до 01.10.2014; документу СЯМИ. 407273-561 МП (2013 г.) - для средств измерений, изготовленных после 01.10.2014. |
| Признание поверки | Первичная при выпуске из производства: ООО ЭПО "Сигнал" (аттестат аккредитации - №РОСС СОБ 3.00142.2013, шифр поверительного клейма - АНС)(НТК №12-14). |
Поверители
Скачать
|
Описание типа РБ 03 07 4386 18 [2010-09-28]
rb-03-07-4386-18_2010-09-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4386 18 [2019-03-19]
rb-03-07-4386-18_2019-03-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4386 18 [2015-02-19]
rb-03-07-4386-18_2015-02-19.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа ротационные РСГ СИГНАЛ предназначены для измерения рабочего объёма природного газа по ГОСТ 5542-2014, свободного нефтяного газа по ГОСТ Р 8.615-2005, азота, воздуха и других неагрессивных, чистых, сухих газов.
Описание
Принцип действия счетчиков основан на использовании кинетической энергии потока газа для вращения роторов, которые отсекают определенный объем газа и перемещают его от входа к выходу счетчика. Количество оборотов роторов пропорционально объему газа, прошедшему через счетчик.
Счетчики состоят из следующих составных частей
а) корпуса, включающего измерительную камеру, ограниченную стенками, с передней и задней крышками;
б) двух роторов, вращающихся в противоположных друг относительно друга направлениях за счет двух зубчатых колес;
в) передаточного механизма с магнитной муфтой;
г) герметичного счетного механизма с роликовым сумматором, калибровочными шестернями, снабженное разъемами типа Binder и вращающимся стрелочным указателем для генерации импульсов датчиком Cyble Sensor. Счетный механизм может поворачиваться на 350 градусов для выбора удобного угла считывания;
д) системы смазки с заглушкой для заполнения маслом и индикатором контрольного уровня масла.
На корпусе счетчика предусмотрены: резьбовые отверстия для штуцеров отбора давления на входе и выходе счетчика и установки датчиков температуры на входе в счетчик.

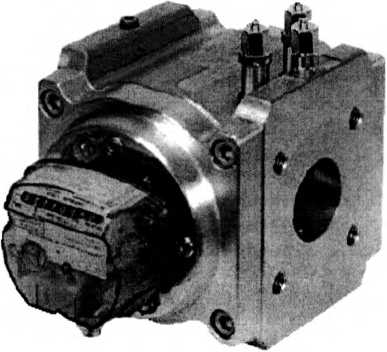

а) базовый вариант исполнения
Рисунок 1 - Общий вид счетчиков РСГ СИГНАЛ

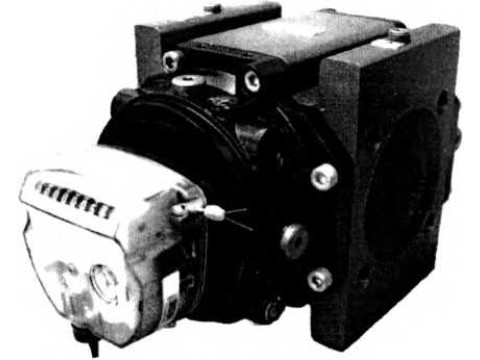

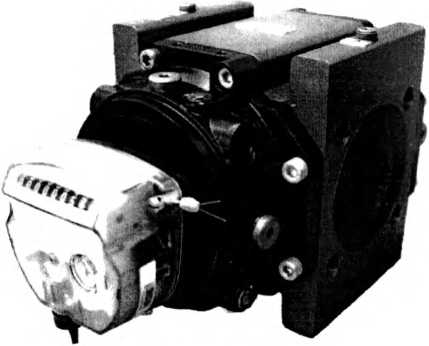

б) вариант исполнения Silver
•Г
'С
С трубопроводом счетчики соединяются с помощью фланцев. Счетчики допускают установку на горизонтальных и вертикальных трубопроводах, наличия прямолинейных участков на входе-выходе счетчиков не требуется.
Для работы с корректорами, а также для проведения калибровки и поверки на счетчиках предусмотрена установка следующих типов датчиков:
- низкочастотных датчиков импульсов LF и датчиков несанкционированного вмешательства НВМП ФТ (входят в штатное исполнение всех счетчиков);
- среднечастотных датчиков индуктивного типа MF;
- высокочастотных датчиков индуктивного типа HF;
- среднечастотных оптических датчиков;
- датчиков Cyble Sensor для дистанционной передачи информации на удаленные регистрирующие устройства.
Счетчики имеют базовый вариант исполнения и вариант исполнения Silver. Счетчики варианта исполнения Silver с условным диаметром DN50 и DN80 имеют технические характеристики, отличные от счетчиков соответствующих типоразмеров базового варианта исполнения.
Счетчики имеют три варианта исполнения в зависимости от погрешности измерения рабочего расхода.
Конструкцией счетчиков предусмотрено ограничение доступа к определенным его частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

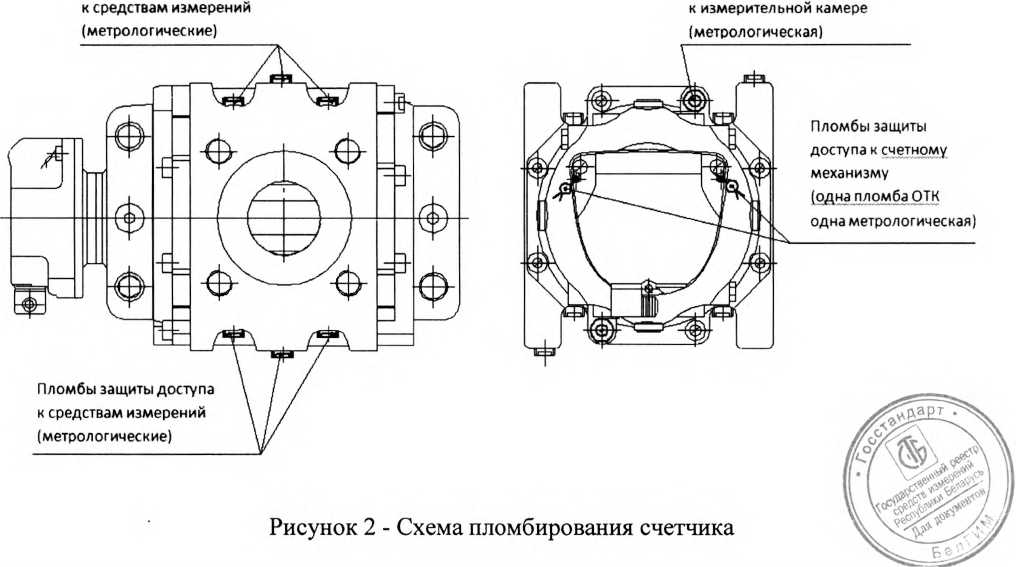

На корпусе измерительной камеры счетчиков с условным диаметром DN50, DN80 DN100 (рисунок 2) установлено 6 пломб для предотвращения доступа к резьбовым отверстиям отбора давления и установки датчиков температуры (по три пломбы с верхней и нижней стороны корпуса). На каждой из двух крышек корпуса установлено по 1 пломбе для предотвращения доступа к измерительной камере. На головке отсчетного устройства применяются две навесные пломбы, предотвращающие доступ к счетному механизму и шестерням калибровки. На счетчиках DN40 применяются 2 пломбы на корпусе измерительной камеры, одна пломба на крышке корпуса и две пломбы на головке отсчетного устройства.
Пломбы защиты доступа
Пломба защиты доступа
Технические характеристики
Таблица 1 - Метрологические и технические характеристики счетчиков базового варианта исполнения
|
Наименование параметра |
3 |
начение параметра для типоразмера | |||||||||
|
G10 |
G16 |
G25 |
G40 |
G65 |
GI00 |
G160 |
G250 | ||||
|
Измеряемая среда |
I ГОСТ |
Зриродный газ по ГОСТ 5542-2014, свободный нефтяной газ по 3 8.615-2005, азот, воздух и другие неагрессивные, чистые, сухие газы | |||||||||
|
Диаметр условного прохода, DN |
40 |
40 |
50 |
40 |
50 |
40 |
50 |
50 |
80 |
80 |
100 |
|
Максимальный расход, Qmax, М3/ч |
16 |
25 |
40 |
65 |
100 |
160 |
250 |
400 | |||
|
Диапазон измерений Qmax / Qmin* |
ОТ 1:20 до 1:80 |
ОТ 1:20 до 1:130 |
от 1:20 до 1:80 |
ОТ 1:20 до 1:200 |
от 1:20 до 1:130 |
от 1:20 ДО 1:250 |
от 1:20 ДО 1:200 |
ОТ |
1:20 до 1:250 |
от 1:20 до 1:200 | |
|
Пределы допускаемой относительной погрешности, %, • вариант исполнения 1 - в диапазоне расходов от Q mjn до 0,05 Q 1Пах - в диапазоне расходов ОТ 0,05 Q таХ1 ДО Qmax. • вариант исполнения 2 - в диапазоне расходов ОТ Q mm ДО 0,05 Qmax, - в диапазоне расходов ОТ 0,05 Q щах. ДО Qmax • вариант 3 (по спецзаказу) - в диапазоне расходов ОТ 0,05 Q 1пах. ДО Qmax |
±1,7 ±0,75 ±2,0 ±1,0 ±0,75 | ||||||||||
|
Порог чувствительности,м3/ч, не более |
0,03 |
0,03; 0,05** |
0,05 |
0,05 |
0,05 |
0,07 |
0,15 |
0,2 | |||
|
Циклический объем, дм3 |
0,14 |
0,14; 0,59** |
0,19; 0,59** |
0,19; 0,59** |
0,59 |
0,94 |
1,78 |
3,65 | |||
|
Емкость счетного механизма, м3 |
99999, 999 |
9999999,99 |
999999 99,9 | ||||||||
|
Число разрядов счетного механизма |
8 |
9 |
9 | ||||||||
|
Цена деления младшего разряда, дм3 |
0,2 |
2 |
20 | ||||||||
|
1 имп. НЧ LF Cyble Sensor, м3 /имп |
0,01- для DN40 0,1-для DN50, DN80 |
1 | |||||||||
|
Рабочее давление, МПа, не более |
1,2 |
1,6 | |||||||||
Продолжение таблицы 1
|
Наименование параметра |
Значение параметра для типоразмера | ||||||||||
|
GI0 |
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
G250 | ||||
|
Потеря давления, Па, не более |
27 |
67; 10** |
ill; 27** |
268; 71** |
168 |
140 |
220 |
212 | |||
|
Маркировка взрывозащиты |
1 ExibIIAT6/T5 X | ||||||||||
|
Габаритные размеры, мм, не более: длина, ширина, высота Масса, кг, не более |
DN40 G10.16,25,40 186 171 126 6 |
DN50 G16,25,40, 65 311 171 182 И |
DN80 G100 387 171 182 15 |
DN80 G160 135 171 182 17 |
DN100 G250 615 241 235 43 | ||||||
|
Средний срок службы, лет, не менее |
12 | ||||||||||
|
Средняя наработка на отказ, ч, не менее |
100000 | ||||||||||
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, % - атмосферное давление, кПа |
от -40 до +60 до 95 при 35 °C от 84 до 106,7 | ||||||||||
Примечания:
1 «*» - значения диапазона измерения Qmax / Qmin даны для вариантов исполнения 1 и 2.
Минимальные расходы счетчиков варианта исполнения 3 (по спецзаказу) составляют 0,05Qmax 2 «**» - для счетчиков DN 50
Таблица 1а - Метрологические и технические характеристики счетчиков варианта исполнения Silver
|
Наименование параметра |
Значение параметра для типоразмера | |||||||
|
G16 |
G25 |
G40 |
G65 |
G100 |
G160 | |||
|
Измеряемая среда |
Природный газ по ГОСТ 5542-2014, свободный нефтяной газ по | |||||||
|
ГОСТР |
8.615-2005, азот, воздух и другие неагрессивные, чистые, сухие газы | |||||||
|
Диаметр условного прохода, DN, мм |
50 |
50 |
50 |
50 |
80 |
50 |
80 |
80 |
|
Максимальный расход, Qmax, м3/ч |
25 |
40 |
65 |
100 |
100 |
160 |
160 |
250 |
|
Диапазон измерений Qmax / Qmin* |
от 1:20 до 1:80 |
от 1:20 до 1:130 |
от 1:20 до 1:200 |
от 1:20 до 1:250 // Л | ||||
1а
|
Наименование параметра |
Значение параметра для типоразмера | |||||||||
|
G16 |
G25 |
G40 |
G65 |
G100 |
G160 | |||||
|
Пределы допускаемой относительной погрешности, %, • вариант исполнения 1 - в диапазоне расходов ОТ Q min До 0,05 Q тах - в диапазоне расходов ОТ 0,05 Q тах ДО Qmax • вариант исполнения 2 - в диапазоне расходов ОТ Q min. ДО 0,05 Qmax, - в диапазоне расходов ОТ 0,05 Q тах. ДО Qmax • вариант 3 - в диапазоне расходов ОТ 0,05 Q max. ДО Qmax |
±1,7 ±0,75 ±2,0 ±1,0 ±0,75 | |||||||||
|
Порог чувствительности, м3/ч, не более |
0,05 |
0,05 |
0,05 |
0,05 |
0,07 |
0,07 |
0,07 |
0,08 | ||
|
Циклический объем, дм3 |
0,59 |
0,59 |
0,59 |
0,59 |
0,94 |
0,94 |
0,94 |
1,16 | ||
|
Емкость счетного механизма, м3 |
9999999,99 | |||||||||
|
Число разрядов счетного механизма |
9 | |||||||||
|
Цена деления последнего ролика, дм3 |
2 | |||||||||
|
1 имп. НЧ LF СуЫе Sensor, м3/имп. |
0,1 | |||||||||
|
Рабочее давление, МПа, не более |
1,6 | |||||||||
|
Потеря давления, Па, не более |
13 |
33 |
88 |
208 |
69 |
325 |
173 |
315 | ||
|
Маркировка взрывозащиты |
1 ExibllАТ6/Т5 X | |||||||||
|
Габаритные размеры, мм, не более длина, ширина, высота Масса, кг, не более |
DN 50 G 16,25,40,65 259 171 182 9 |
DN 50G100 DN 80 G65,100 335 171 182 13 |
DN80 G160 383 171 182 15 | |||||||
|
Средний срок службы, лет, не менее |
12 | |||||||||
|
Средняя наработка на отказ, ч, не менее |
100000 | |||||||||
Б
1родо^..ение таблицы 2
|
Наименование |
Обозначение |
Кол. |
Примечание |
|
Датчик перепада давления на счетчике |
1 |
По отдельному заказу | |
|
Монтажный комплект конусных переходников для монтажа счетчиков в трубопроводе |
СЯМИ 407273-561 Д14 СП |
1 |
По отдельному заказу |
Поверка
осуществляется по документу СЯМИ 407273-561 МП «Инструкция. ГСИ. Счетчики газа ротационные РСГ СИГНАЛ», утвержденному ГЦИ СИ ФГУП «ВНИИР» 5 марта 2013 г.
Основные средства поверки:
- установка поверочная для счётчиков газа, диапазон расходов от 0,1 до 1600 м3 /ч, погрешность ±0,25 %; ±0,33 %;
- гигрометр психрометрический типа ВИТ-1, ВИТ-2 (регистрационный № 9364-08), диапазон измерения относительной влажности от 20 до 90 %, диапазон измерения температуры от 15 до 40 °C, погрешность по температуре ±2 °C, по влажности ±5 %;
- барометр-анероид М 67 (регистрационный № 3744-73) диапазон измерения от 81130 ДО105320 Па, погрешность ±106 Па;
- секундомер СОС пр-2б-2 (регистрационный №11519-11), диапазон измерения от 0 до 3600 с, класс точности 2;
- мановакуумметр (манометр двухтрубный жидкостной) (регистрационный № 26005-04), диапазон измерения от 0 до 6000 Па, погрешность ±40 Па.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и (или) паспорт.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
СЯМИ. 407273-561 ТУ Счетчики газа ротационные РСГ СИГНАЛ. Технические условия.
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ТР ТС 012/2011 О безопасности оборудования для работы во взрывоопасных средах
