Счетчики газа диафрагменные СГД 4

Назначение

Счетчики газа диафрагменные СГД 4 (далее счетчики) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542 или паров сжиженного углеводородного газа по СТБ 2262, а также других неагрессивных газов, применяемых в бытовых и производственных целях.

Область применения - объекты социального и культурно-бытового назначения, жилые дома.

Описание

Счетчик состоит из двух камер, внутренние полости которых разделены газонепроницаемыми диафрагмами. Диафрагмы перемещаются за счет разницы давления газа на входе и выходе счетчика и приводят во вращение отсчётное устройство, находящееся на лицевой панели счетчика.

Структура полного обозначения счетчиков газа в зависимости от исполнения: СГД 4-х-х-Х х х

I--------------- Расстояние между осями штуцеров, циклический объем и

резьба на присоединительных патрубках;

-------------Направление потока газа;

---------Номинальный расход;

------Наличие устройства компенсации;

--- Наличие дополнительного устройства.

По расстоянию между осями штуцеров, циклическому объему и резьбы на присоединительных патрубках:

1 - расстояние между осями штуцеров 110 мм и циклический объем 1,2 дм3/об, резьба на присоединительных патрубках G1;

2 - расстояние между осями штуцеров 150 мм и циклический объем 2 дм3/об, резьба на присоединительных патрубках G11A;

3 - расстояние между осями штуцеров 110 мм и циклический объем 1,2 дм3/об, резьба на присоединительных патрубках G11/4;

По направлению потока газа:

1 - направление потока газа левое;

2 - направление потока газа правое;

По номинальному расходу:

1 ,6 - номинальный расход типоразмера G1,6;

2 ,5 - номинальный расход типоразмера G2,5;

4 - номинальный расход типоразмера G4;

6 - номинальный расход типоразмера G6;

U - универсальный.

По наличию устройства компенсации, которое производит коррекцию показаний счетного механизма в зависимости от температуры пропускаемого газа:

СГД 4-х-х-Х х - без устройства компенсации;

СГД 4-х-х-Х Т х - с устройством механического термокомпенсатора.

По наличию дополнительного устройства:

СГД 4-х-х-Х х И - с устройством импульсного выхода;

СГД 4-х-х-Х х R - с каналом беспроводной передачи данных.

Счетчики исполнений СГД 4-х-х-Х х И, СГД 4-х-х-Х х R могут быть встроены в единую систему автоматизированного сбора и обработки информации.

По устойчивости и прочности к воздействию температуры и влажности окружающего воздуха счетчики должны соответствовать по ГОСТ 12997 группе исполнения СЗ при температуре от минус 10 °C до плюс 50 °C для типоразмеров <31,6, G2,5 и группе исполнения С4 при температуре от минус 40 °C до плюс 50 °C для типоразмеров G4, G6.

Степень защиты счетчиков исполнений СГД 4-x-x-XR, СГД 4-x-x-XTR от проникновения воды и пыли IP30 по ГОСТ 14254.

По стойкости к термическому воздействию окружающей среды счетчики относятся к I классу (стальной корпус) по СТБ 1159.

Наибольшее избыточное рабочее давление счетчиков:

исполнение СГД 4-1-..., СГД 4-3-... -30 кПа;

исполнение СГД 4-2-...- 60 кПа.

Условное обозначение вариантов исполнения счетчиков приведено в приложении А.

Направление потока газа обозначено стрелкой на крышке счетчика

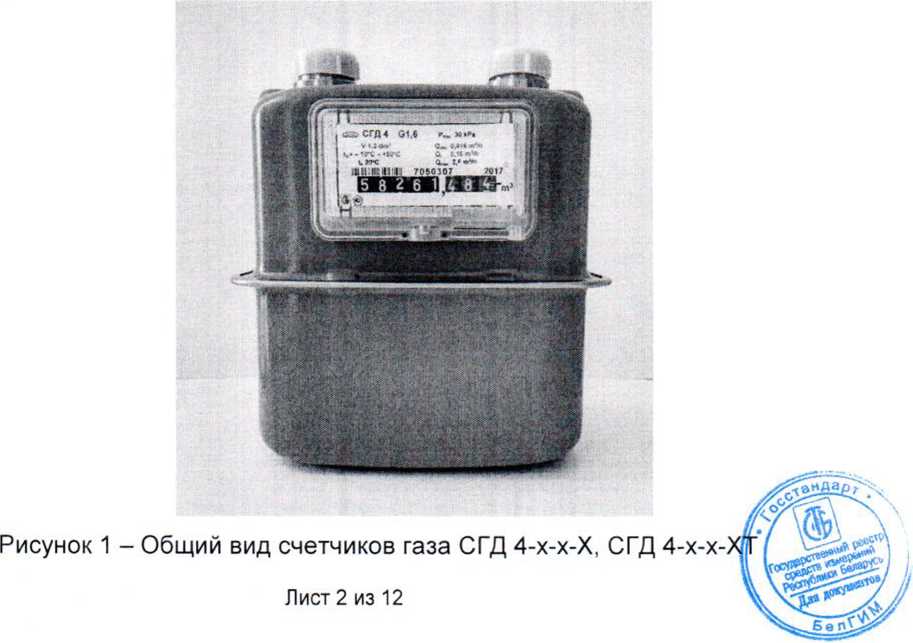

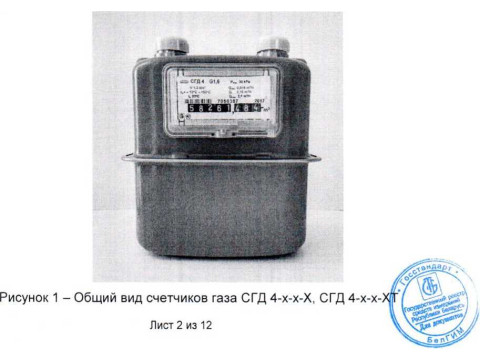

Внешний вид счетчиков представлен на рисунках 1-3.

Место нанесения знака поверки в виде клейма-наклейки приведено в приложении Б к описанию типа.

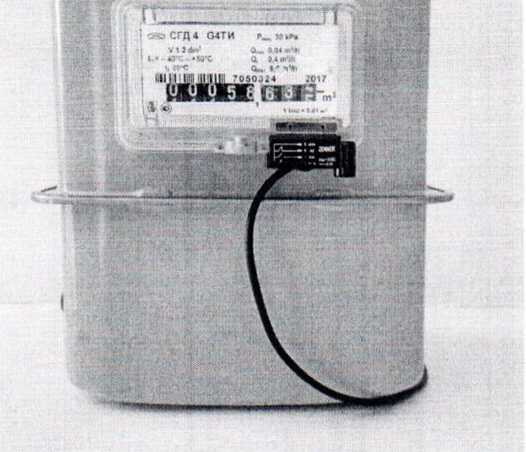

Рисунок 2 - Общий вид счетчиков газа СГД 4-х-х-ХИ, СГД 4-х-х-ХТИ

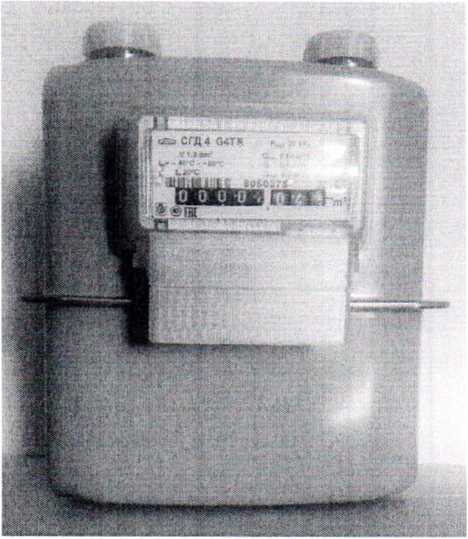

Рисунок 3 - Общий вид счетчиков газа СГД 4-x-x-XR, СГД 4-x-x-XTR

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные параметры счетчиков приведены в таблице 1

Таблица 1

Пределы допускаемой основной относительной погрешности счетчика при выпуске из производства и после ремонта:

± 3 % в диапазоне расходов от Омин до 0,1 Q ном включительно;

± 1,5 % в диапазоне расходов свыше 0,1 Оном до Омаке включительно.

Пределы допускаемой основной относительной погрешности в процессе эксплуатации:

± 4 % в диапазоне расходов от Омин до 0,1 Q ном включительно;

± 3 % В диапазоне расходов свыше 0,1 Оном ДО Омаке включительно.

Дополнительная относительная погрешность счетчиков, вызванная отклонением температуры измеряемого газа от нормальной, по сравнению с основной относительной погрешностью не должна превышать:

- ± 0,45 % при изменении температуры на 1 °C в пределах от минус 10 °C до плюс 50 °C для счетчиков газа исполнений СГД 4-x-x-G1,6, СГД 4-x-x-GI,6И, СГД 4-x-x-G1,6R, СГД 4-x-x-G2,5, СГД 4-x-x-G2,5H, СГД 4-x-x-G2,5R;

- ± 0,1 % при изменении температуры на 1 °C в пределах от минус 10 °C до плюс 50 °C для счетчиков газа исполнений СГД 4-x-x-GI ,6Т, СГД 4-x-x-GI ,6ТИ, СГД 4-x-x-G1,6TR, СГД 4-x-x-G2,5T, СГД 4-x-x-G2,5TH, СГД 4-x-x-G2,5TR;

- ± 0,45 % при изменении температуры на 1 °C в пределах от минус 40 °C до плюс 50 °C для счетчиков газа исполнений СГД 4-X-X-G4, СГД 4-X-X-G4H, СГД 4-X-X-G4R, СГД 4-3-x-U, СГД 4-3-х-иИ, СГД 4-3-X-UR, СГД 4-2-X-G6, СГД 4-2-X-G6M;

- ± 0,1 % при изменении температуры на 1 °C в пределах от минус 40 °C до плюс 50 °C для счетчиков газа исполнений СГД 4-X-X-G4T, СГД 4-X-X-G4TH, СГД 4-X-X-G4TR. СГД 4-3-x-UT, СГД 4-3-Х-1ГГИ, СГД 4-x-x-UTR;

- ± 0,45 % при изменении температуры на 1 °C в пределах от плк 50 °C для счетчиков газа исполнений СГД 4-2-X-G4T, СГД 4-2-X-G4TH,

СГД 4-2-X-G6TH;

- ± 0,1 % при изменении температуры на 1 °C в пределах от минус 40 °C до плюс 35 °C для счетчиков газа исполнений СГД 4-2-X-G4T, СГД 4-2-X-G4TI/1, СГД 4-2-X-G6T, СГД 4-2-X-G6TH;

Порог чувствительности счетчиков не более 0,002 Оном.

Циклический объем счетчиков:

- 1,2 дм3/об для исполнений: СГД 4-1-х-Х х х, СГД 4-3-х-Х х х;

- 2 дм3/об для исполнений СГД 4-2-х-Х х х.

Один импульс устройства импульсного выхода соответствует объему 0,01 м3, прошедшего через счетчик газа, что соответствует одному обороту цифрового диска младшего разряда.

Электрические характеристики цепи устройства импульсного выхода:

- напряжение Umax < 12 В,

СИЛа ТОКа Imax < 10 мА.

Технические характеристики модуля бесконтактной передачи данных и сервисные программы - согласно ТУ производителя.

Счетчик прочный и герметичный при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление.

Конструкция соединительных элементов счетчика обеспечивает прочность и герметичность при присоединении счетчика к подводящему газопроводу при воздействии внутреннего давления в 1,5 раза превышающего наибольшее избыточное рабочее давление, изгибающего момента 20 Н м и крутящего момента 80 Н м. для счетчиков с резьбой на патрубках G1 и изгибающего момента 110 Н м и крутящего момента 140 Н м для счетчиков с резьбой на патрубках G11A.

Знак утверждения типа

Знак утверждения типа наносится на лицевой панели счетчика методом тампопечати и в паспорте типографским способом.

Комплектность

। * Входят в комплект счетчиков, планируемых к применению на территории Республики Беларусь и по требованию заказчика.

** Устанавливаются на счетчик или входят в комплект счетчиков СГД 4-х-х-Х х И, планируемых к применению на территории Республики Беларусь и по требованию заказчика.

। *** Поставляется специализированным газораспределительным предпри

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 100185185.229-2013 «Счетчики газа диафрагменные СГД 4».

СТБ 1159 - 99 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».

СТБ 8011 - 99 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа. Методика поверки»

МРБ МП. 1778-2008 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа СГМН-1, СГД-1, СГД-ЗТ, СГД 4. Методика поверки» -применяется только для счетчиков исполнений СГД 4-х-х-Х х И.

Заключение

Счетчики газа диафрагменные СГД 4 соответствуют требованиям СТБ1159-99, ТУ BY 100185185.229-2013.

Межповерочный интервал - не более 120 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ

г. Минск, Старовиленский тракт, 93, тел. 334-98-13

Аттестат аккредитации № BY/112 1.0025
