Счетчики газа турбинные TRZ
| Номер в ГРСИ РФ: | РБ 03 07 3023 18 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО "Эльстер Газэлектроника", г. Арзамас, Нижегородская обл. |
|
Описание типа РБ 03 07 3023 18 [2021-11-08]
rb-03-07-3023-18_2021-11-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3023 18 [2015-05-07]
rb-03-07-3023-18_2015-05-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3023 18 [2018-08-27]
rb-03-07-3023-18_2018-08-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3023 18 [2011-10-03]
rb-03-07-3023-18_2011-10-03.pdf
|
Скачать |
Счетчики газа турбинные TRZ (далее - счетчики) предназначены для измерений (учета) объемов плавно меняющегося потока, очищенного неагрессивного, неоднородного по химическому составу природного газа по ГОСТ 5542-2014. а также воздуха, азота и других неагрессивных газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3023 18 |
| Наименование | Счетчики газа турбинные TRZ |
| Год регистрации | 2018 |
| Номер сертификата | 11827 |
| Дата регистрации | 2018-06-28 |
| Срок действия | 2022-12-14 |
| Получатель сертификата | ООО "ЭЛЬСТЕР Газэлектроника", г. Арзамас Нижегородской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЭЛЬСТЕР Газэлектроника"
Адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, 8
Контакты: +7 83147 3 10 77, 3 16 94 / 3 54 41 / support@gaselectro.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Счётчики газа, предназначенные для применения при значениях эксплуатационного давления Pэкс до 1,2 МПа, метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках в диапазоне расходов газов до 6500 м^3/ч (поверочная среда - воздух, атмосферное давление). Поверку счётчиков при определении относительной погрешности измерения объёма проводить методом непосредственного сличения (поверочная среда - воздух) при атмосферном давлении. Счётчики газа, предназначенные для применения при значениях эксплуатационного давления природного газа Рэкс свыше 1,2 МПа метрологически НЕ обеспечены в Республике Беларусь. Производить метрологический контрольданных счётчиков методом непосредственного сличения на эталонных расходомерных установках (поверочная среда - природный газ) при давлении в диапазоне от 0,5 до 2 Рэкс. В Республике Беларусь НЕ допускается проводить поверку счётчиков, в ходе которой предполагается демонтаж и/или замена устройства измерительного (УИ), входящего в состав счётчика. |
| Методика поверки | Поверка проводится по ЛГТИ.407221.007 МП с изменением №1 (2020 г.). |
| Признание поверки | Первичная при выпуске из производства (распространяется на счётчики, предназначенные для применения при значениях эксплуатационного давления Pэкс до 1,2 МПа): Нижегородский ЦСМС (аттестат аккредитации - № RA.RU.311315, шифр поверительного клейма - БН)(НТК №07-09). Временно, до создания собственной эталонной базы в Республике Беларусь, проводить первичную и периодическую поверку счётчиков газа, предназначенных для применения при значениях эксплуатационного давления свыше 1,2 МПа, методом непосредственного сличения на эталонных расходомерных установках (поверочная среда - природный газ) при давлении от 0,5 до 2 Рэкс специалистами юридических лиц, входящих в государственную метрологическую службу Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 07 3023 18 [2021-11-08]
rb-03-07-3023-18_2021-11-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3023 18 [2015-05-07]
rb-03-07-3023-18_2015-05-07.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3023 18 [2018-08-27]
rb-03-07-3023-18_2018-08-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3023 18 [2011-10-03]
rb-03-07-3023-18_2011-10-03.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа турбинные TRZ (далее - счетчики) предназначены для измерений (учета) объемов плавно меняющегося потока, очищенного неагрессивного, неоднородного по химическому составу природного газа по ГОСТ 5542-2014. а также воздуха, азота и других неагрессивных газов.
Описание
Принцип действия счетчиков основан на зависимости частоты, вращения турбины, установленной внутри корпуса, от объемного расхода газа, протекающего через счетчик.
Счетчик состоит из корпуса, устройства измерительного (УИ). счетного механизма, масляного насоса с системой маслопровода (стандартное исполнение для типоразмеров DN200 -DN300, по специальному заказу для типоразмеров DN80 - DN150. типоразмер DN50 исполнение с масляным насосом не имеет).
УИ включает в себя:
- внутренний корпус, в котором установлена турбина с жесткими, профилированными специальным образом лопатками:
- редуктор, передающий вращательное движение турбины на счетный механизм;
- струевыпрямитель, служащий для выпрямления потока газа.
Конструкция счетчика сделана таким образом, что УИ может целиком извлекаться из корпуса прибора. При этом корпус не оказывает влияния на метрологические характеристики счетчика, так как вся измеряемая среда проходит через проточную часть УИ. Поэтому можно производить замену УИ на аналогичное, при этом метрологические характеристики счетчика будут соответствовать характеристикам нового УИ.
Счетчик имеет следующие исполнения:
" I" - соответствует диапазону 1/20 ( 1 /30 - по спецзаказу);
"2" - соответствует диапазону расходов 1/20 (1/30 - по спецзаказу), а также 1/50 и 1/80 в зависимости от давления рабочей среды;
"2У" - соответствует диапазону расходов 1/2 (1/30 - по спецзаказу), а также I /50 и 1/80 в зависимости от давления рабочей среды с улучшенными метрологическими характеристиками.
Длина прямого участка перед счетчиком не менее 2 DN. Если до счетчика установлен регулятор давления, то длина прямого участка перед счетчиком для DN80-D 150 не менее 2 DN, для DN50, DN200-DN300 не менее 5 DN. Прямой участок после счетчика не требуется.
В зависимости от объемного расхода газа, проходящего через счетчик, меняется частота вращения турбины. Число оборотов турбины посредством механического редуктора передается на счетный механизм, показывающий объемное количество газа, прошедшее через счетчик за время измерения.
Конструкция счетного механизма предусматривает возможность как визуального считывания информации непосредственно со счетного механизма, так и дистанционной передачи информации о значении измеренного счетчиком объема газа для ее последующего использования в системах коррекции объема.
Для дистанционной передачи данных турбинный счетчик газа TRZ может подключаться к искробезопасным цепям корректоров объема газа и устанавливаться во взрывоопасных зонах с низкочастотным датчиком импульсов El IN-SI0, 1N-S1I, IN-S12, среднечастотным R300 и высокочастотными A1S и AIR датчиками импульсов.

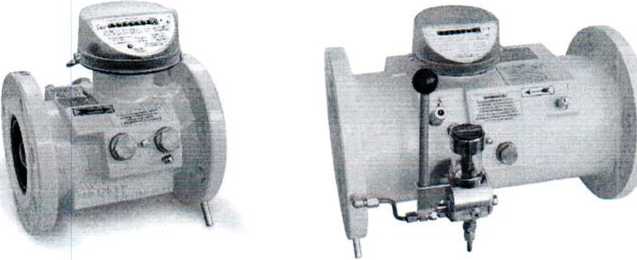

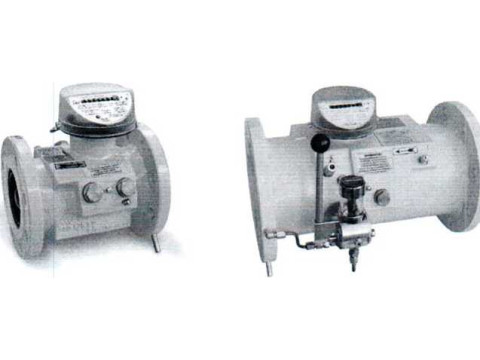

Фотография общего вида представлена на рисунке 1.
Рисунок 1

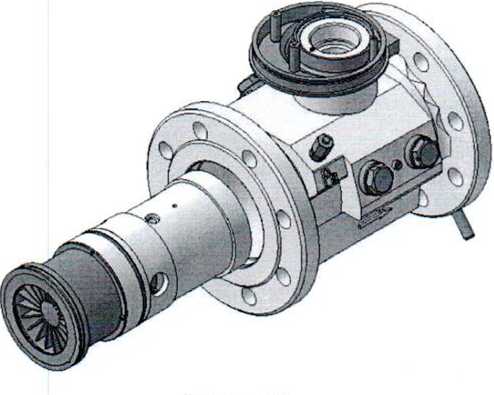

Счетчик газа турбинный TRZ с демонтированным устройством измерительным приведен на рисунке 2.
Рисунок 2

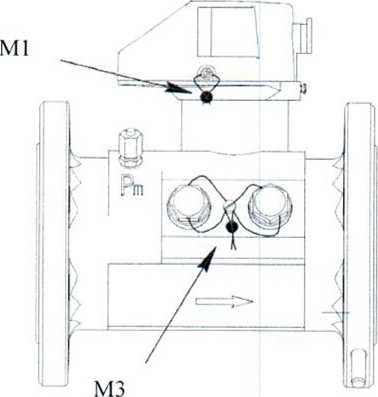

Схема пломбировки приведена на рисунке 3 (Ml, М2 - знаки поверки, М3, М4 - пломба завода-изготовителя или организации, выполнявшей ремонт).
Программное обеспечение отсутствует.
Рисунок 3
Технические характеристики
Основные параметры счетчиков приведены в таблицах 1, 2.
Таблица 1
|
Типоразмер |
Условный проход DN, мм |
Макс, расход Qmax, м3/ч |
Минимальный расход Qmin. м3/ч и диапазон измерений расхода (Qmin/Qmax) при избыточном давлении Ризо, МПа | |||
|
исполнение । it |
исполнение "2"и исполнение"2У" | |||||
|
Ризб | ||||||
|
Ризб < 0,3 |
0,3 < Ризб <1 |
Ризб>\ | ||||
|
G65 |
50 |
100 |
5 (1/20) |
5 (1/20) | ||
|
G100 |
80 |
160 |
8(1/20) |
8(1/20) | ||
|
GI60 |
80 |
250 |
13 (1/20) |
13 (1/20) |
5 (1/50) | |
|
G250 |
80 |
400 |
20(1/20) 13 (1/30)* |
20 (1/20) 13(1/30)** |
8 (1/50) |
5 (1/80) |
|
G160 |
100 |
250 |
13 (1/20) |
13 (1/20) | ||
|
G250 |
100 |
400 |
20(1/20) |
20(1/20) |
13 (1/30) |
8(1/50) |
|
G400 |
100 |
650 |
32 (1/20) 20(1/30)* |
32 (1/20) 20(1/30)** |
13 (1/50) |
8 (1/80) |
|
G250 |
150 |
400 |
20(1/20) |
20(1/20) | ||
|
G400 |
150 |
650 |
32(1/20) |
32 (1/20) |
20(1/30) |
13(1/50) |
|
G650 |
150 |
1000 |
50(1/20) 32(1/30)* |
50(1/20) 32 (1/30)** |
20(1/50) |
13 (1/80) |
|
G1000 |
150 |
1600 |
80 (1/20) 50 (1/30)* |
80(1/20) 50(1/30)** |
32 (1/50) |
20(1/80) |
|
G650 |
200 |
1000 |
50 (1/20) |
50(1/20) | ||
|
G1000 |
200 |
1600 |
80(1/20) |
80 (1/20) |
50 (1/30) |
32 (1/50) |
|
G1600 |
200 |
2500 |
130(1/20) 80 (1/30)* |
130(1/20) 80(1/30)** |
50 (1/50) |
32 (1/80) |
|
G1000 |
250 |
1600 |
80(1/20) |
80(1/20) | ||
|
G1600 |
250 |
2500 |
130 (1/20) |
130(1/20) |
80 (1/30) |
50 (1/50) |
|
G2500 |
250 |
4000 |
200(1/20) 130(1/30)* |
200(1/20) 130 (1/30)** |
80(1/50) |
50 (1/80) |
|
G2500 |
300 |
4000 |
200(1/20) |
200(1/20) |
130(1/30) |
80 (1/50) |
|
G4000 |
300 |
6500 |
320(1/20) 200 (1/30)* |
320 (1/20) 200(1/30)** |
130(1/50) |
80 (1/80) |
* Поставляется по специальному заказу.
** Поставляется по специальному заказу; не имеет исполнения "2У". Примечание: Счетчик TRZ G65 DN50 исполнение "2У" не имеет.
Таблица 2
|
Наименование параметра |
Значение параметра | |||
|
исполнение и । и |
исполнение "2" |
исполнение ”7у” | ||
|
Пределы допускаемой относительной погрешности измерений объема газа в диапазоне расходов, %: ОТ Qmin до Qt ОТ Qt ДО Qmax ОТ Qmin ДО Qmax |
2.0 1,0 |
2.0 1,0 |
0,9 | |
|
Точка перехода Qt. м3/ч: для TRZ G100-G4000 для TRZ G65 |
0,1 Qmax 0,2Qmax |
0,1 Qmax 0,2Qmax |
- | |
|
Наименование параметра |
Значение параметра | |||
|
исполнение и । и |
исполнение "2" |
исполнение "2У" | ||
|
Рабочее давление измеряемого газа, не более, МПа (в зависимости от исполнения) |
1,6; 6,3; 10 | |||
|
Счетный механизм |
8-разрядный | |||
|
Цена деления младшего разряда, м3: -G65 -G100-G650 -G1000-G4000 |
0,01 0,1 1 | |||
|
Диапазон температур измеряемой среды,°C |
от -30 до +60 | |||
|
Диапазон температур окружающей среды,°C |
от -40 до +70 | |||
|
Средняя наработка на отказ, |
ч |
100000 | ||
|
Средний срок службы, лет |
12 | |||
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом и на шильдик счетчика.
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество | |
|
Счетчик газа турбинный |
TRZ |
1 шт. | |
|
Руководство по эксплуатации* |
ЛГТИ.407221.007 РЭ |
1 экз. | |
|
Паспорт |
ЛГТИ.407221.007 ПС |
1 экз. | |
|
Методика поверки* |
ЛГТИ.407221.007 МП с изменением №1 |
1 экз. | |
|
Емкость с маслом |
(1...4)** | ||
|
* поставляется по заказу * * только для счетчиков с счетчика |
масляным насосом, количество зависит от типоразмера | ||
Поверка
осуществляется по документу ЛГТИ.407221.007 МП "ГСП. Счетчики газа турбинные TRZ. Методика поверки с изменением №1", утвержденной ФГУП "ВНИИМС" 30.07.2020 г.
Основное средство поверки - рабочий эталон 1 разряда согласно приказу Госстандарта от 29.12.2019 г. №2825.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на паспорт и /или свидетельство о поверке, а также на пломбы, в соответствии с рисунком 3.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
Приказ Госстандарта от 28.12.2019 г. №2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа.
ГОСТ 28724-90 Счетчики газа скоростные. Общие технические требования и методы испытания.
ТУ 4213-029-48318941-2005 (ЛГТИ.407221.007 ТУ) "Счетчики газа турбинные TRZ Технические условия".
Другие Счетчики газа
