Счетчики газа ультразвуковые серий USZ и USM
| Номер в ГРСИ РФ: | РБ 03 07 3371 16 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | «RMG Messtechnik GmbH», Германия |
Счетчики газа ультразвуковые серий USZ и USM (далее - счетчики газа) предназначены для измерения объема газа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3371 16 |
| Наименование | Счетчики газа ультразвуковые серий USZ и USM |
| Год регистрации | 2016 |
| Номер сертификата | 10677 |
| Дата регистрации | 2016-09-29 |
| Срок действия | 2021-09-29 |
| Получатель сертификата | фирма "RMG Messtechnik GmbH", Германия (DE) |
Производитель / Заявитель
фирма "RMG Messtechnik GmbH"
Адрес: Postfach 280, 35502 Butzbach
Контакты: +49 561 5007 107 / messtechnik@rmg.de
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Счетчики газа, предназн. для примен. при знач. раб. давл. (Рэкспл) до 1,2 МПа, метрол. обеспечены в РБ методом непосред. сличения на расход. установках в диапазоне измерения расхода газа до 6500 м^3/ч (поверочная среда - воздух при атмосф. давл.). Счетчики газа, предназн. для примен. при знач. раб. давл. (Рэкспл) свыше 1,2 МПа, подвергаются метрол. контролю на эталонных расход. установках методом непосред. сличения при давл. в диапазоне от 0,5 Рэкспл. до 2 Рэкспл. (поверочная среда - природный газ) - данные счетчики газа метрол. не обесп. в РБ. При метрол. контроле счетчиков газа при раб. давл. (Рэкспл) диапазон рабочих давлений измеряемой среды составляет от 0,5 Рэкспл до 2 Рэкспл. При метрол. контроле счетчиков газа более чем на одном рабочем давлении (Рэкспл i) диапазон рабочих давлений измеряемой среды составляет от 0,5 Рэкспл min до 2 Рэкспл max. При метрол. контроле счетчиков газа при раб. давл. (Рэкспл) свыше 5 МПа диапазон раб. давл. измеряемой среды может составлять от 0,5 Рэкспл до 30 МПа. |
| Методика поверки | Поверка проводится по МП.Мн 1825-2012 (извещение №1). |
| Признание поверки | Временно, до созд. собств. эталон. базы в РБ, для метрол. не обесп. исполн. счетч. газа, предназн. для примен. при знач. раб. давл. (Рэкспл) до 1,2 МПа: признавать результаты первич. и период. поверки провед. методом непосред. слич. (повероч. среда - воздух при атмосф. давл.) на эталон. расходом. устан. лаборат., аккред. в Системе аккред. РБ, или проводить первич. и период. поверку на эталон. расходом. устан. (повер. среда - воздух при атмосф. давл.) иных лаборат. в присут. представит. ГМС РБ. Временно, до созд. собств. эталон. базы в РБ, для счетчиков газа, предназн. для примен. при знач. раб. давл. (Рэкспл) свыше 1,2 МПа: призн. результ. первич. и периодю. поверки провед. методом непосред. слич. при давл. в диапаз. от 0,5 Рэкспл. до 2 Рэкспл. (повероч. среда - природ. газ) на эталон. расходом. устан. лаборат., аккредит. в Системе аккредит. РБ, или проводить первич. и период. поверку на эталон. расходом. установках (обеспеч. выполн. вышеуказ. требов.) в иных лабор. в присут. предст. ГМС РБ. |
Поверители
Скачать
|
Описание типа РБ 03 07 3371 16 [2017-04-03]
rb-03-07-3371-16_2017-04-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3371 16 [2008-12-15]
rb-03-07-3371-16_2008-12-15.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3371 16 [2012-11-26]
rb-03-07-3371-16_2012-11-26.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа ультразвуковые серий USZ и USM (далее - счетчики газа) предназначены для измерения объема газа.
Область применения - предприятия газовой, химической и нефтехимической промышленности, энергетики, коммунального хозяйства.
Описание
Принцип действия счетчиков газа основан на измерении разности времени прохождения ультразвуковых импульсов, по направлению и против потока проходящего по трубопроводу газа.
Счетчики газа состоят из первичного измерительного преобразователя и блока электроники.
Первичный измерительный преобразователь состоит из корпуса с установленными ультразвуковыми датчиками. Датчики состоят из пьезоэлектрического кристалла, установленного в оболочку из титана, и работают на частоте 120 кГц (200 кГц для условных диаметров Ду 100 и Ду 200). Датчики закреплены фланцами непосредственно на корпусе и не выступают внутрь корпуса. Каждый датчик одновременно является передатчиков и приемником ультразвукового сигнала. Измерение проводится попеременно в обоих направлениях, т.е. после измерения времени прохождения ультразвукового импульса передатчик становится приемником и наоборот. Благодаря этому исключается влияние на результат измерений скорости распространения звука, которая зависит от вида газа, давления и температуры.
Блок электроники USE 09 установлен на корпусе первичного измерительного преобразователя и рассчитывает скорость потока газа, усредненную по поперечному сечению счетчика газа, объемный расход и объем газа в прямом и обратном (при необходимости) направлениях. В его состав входит жидкокристаллический дисплей, на котором отображаются параметры настроек, значения измерений и вычислений, сообщения системы самодиагностики, предупреждения и аварийные сро^ШЗ^мия, сообщения об ошибках, показания от преобразователей температуры и да^ЙЖ^ двк импульсных и один токовый аналоговый выход дают возможность пащкпк5чё^ид\к счетчикам газа вспомогательных устройств преобразования и управления^
Функция программного обеспечения (CBM - Condition Based Monitoring) позволяет выполнять анализ профиля потока и проводить самодиагностику счетчиков газа.
Возможно подключение счетчиков газа к ПК. Диагностическое программное обеспечение RMGView, утановленное на ПК, дает возможность:
- считывания всех параметров настройки счетчиков газа;
- измерения параметров настройки счетчиков газа;
- графического представления измеренных значений;
- составления протоколов технического состояния счетчиков газа и таблиц параметров настройки.
Счетчики газа имеют степень взрывозащиты 112 G Ex de ПС Т5/Т6.
Счетчики газа выпускают следующих исполнений: USZ 08, USM-GT-400.
Внешний вид счетчиков газа приведен на рисунке 1.

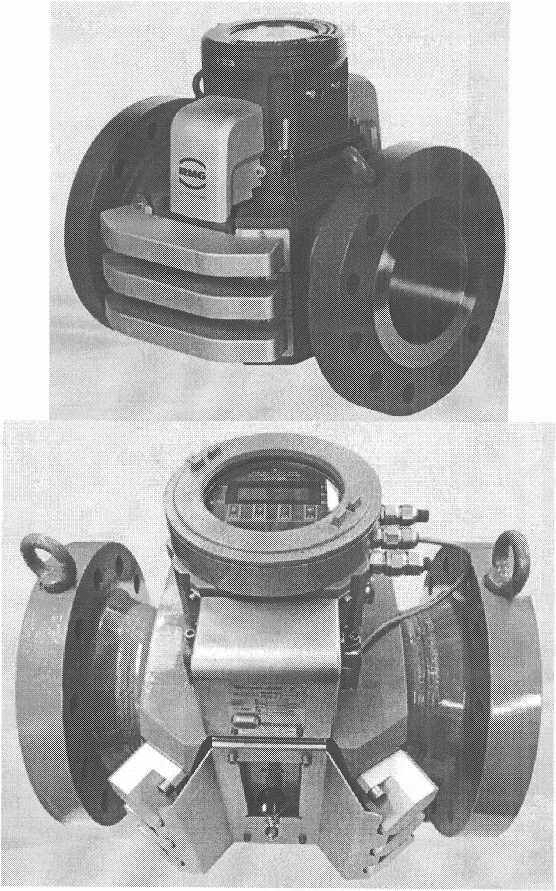

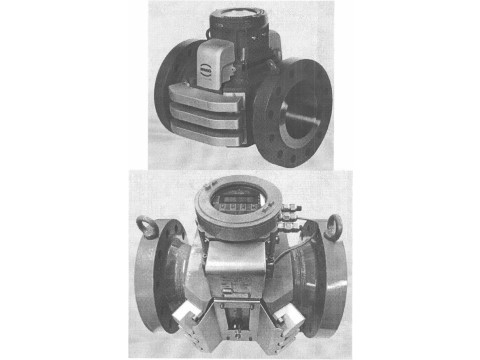

Рисунок 1 - Внешний вид счетчиков газа ультразвуковых серий USZ и USM
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблицах 1-3.
Таблица 1
|
Наименование характеристики |
Значение характеристики | |
|
USZ 08 |
USM-GT-400 | |
|
1 |
2 |
3 |
|
Диаметр условного прохода, мм |
от 100 до 600 |
от 80 до 1000 |
|
Диапазон измерений расхода, м3/ч |
от 7 до 40000 |
от 4 до 108000 |
|
Максимальная скорость потока газа, м/с |
40 | |
|
Пределы относительной погрешности при измерении расхода (при проведении поверки методом непосредственного сличения на эталонной расходомерной установке при атмосферном давлении, поверочная среда - воздух), % |
±1 в диапазоне измерений от Qmin Q < Qt! ±0,5 в диапазоне измерений от Qt^ Q < Qmax! где Qt- значение переходного расхода: Qt — 0,20 Qmax ДЛЯ 20 Qmax/Qmin < 30, Qt — 0,15 Qmax ДЛЯ 30 — Qmax/Qmin < 50, Qt = 0,10 Qmax ДЛЯ 50 — Qmax/Qmin | |
|
Пределы относительной погрешности при измерении расхода (при проведении поверки методом непосредственного сличения при рабочем давлении), % |
±0,5 в диапазоне измерений от Qmin Q < Qt! ±0,25 в диапазоне измерений от Qt^ Q < Qmax! где Qt- значение переходного расхода: Qt = 0,20 Qmax ДЛЯ 20 Qmax/Qmin < 30; Qt — 0,15 Qmax ДЛЯ 30 Qmax/Qmin < 50, Qt ~ 0,10 Qmax ДЛЯ 50 Qmax/Qmin | |
|
Диапазон рабочих давлений измеряемой среды*, МПа |
ОТ 0,1 ДО 30 | |
|
Диапазон температур измеряемой среды, °C |
от минус 40 до плюс 55 | |
|
Диапазон рабочих температур, °C |
от минус 40 до плюс 80 | |
|
Диапазон допускаемых отклонений внутренних диаметров трубопровода и фланцев на входе/выходе счетчика газа, % |
от минус 2 до плюс 5 | |
Продолжение таблицы 1
|
1 |
2 |
3 |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254 |
IP65 |
IP66 |
|
Номинальное напряжение питания постоянного тока, В |
24 | |
|
* - при метрологическом контроле счетчиков газа при рабочем давлении (РЭкспл), диапазон рабочих давлений измеряемой среды составляет от 0,5 РЭкспл до 2 РЭКСпл; - при метрологическом контроле счетчиков газа более чем на одном рабочем давлении (РЭКСпл i), диапазон рабочих Давлений Измеряемой СреДЫ Составляет ОТ 0,5 Рэкспл min ДО 2 Рэкспл max! - при метрологическом контроле счетчиков газа при рабочем давлении (РЭкспл) свыше 5 МПа, диапазон рабочих давлений измеряемой среды может составлять от 0,5 РЭКСпл до 30 МПа. | ||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Комплект поставки:
- счетчик газа ультразвуковой серий USZ и USM;
- комплект монтажных принадлежностей;
- упаковка;
- эксплуатационная документации фирмы-изготовителя.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "RMG Messtechnik GmbH" (Германия).
Методика поверки МРБ МП. 1825-2012 "Счетчики газа ультразвуковые серий USZ и USM. Методика поверки".
Заключение
Счетчики газа ультразвуковые серий USZ и USM соответствуют технической документации фирмы-изготовителя "RMG Messtechnik GmbH" (Германия).
Соответствуют требованиям ТР ТС 012/2011 "О безопасности оборудования для работы во взрывоопасных средах" (сертификат № ТС RU С-ОЕ.ГБ08.В.00330 до 04.05.2019).
Соответствуют требованиям ТР ТС 020/2011 "Электромагнитная совместимость технических средств" (декларация соответствия ТС № RU Д-ОЕ.ОМ02.В.21458 до 24.11.2021).
Межповерочный интервал - не более 48 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
