Счетчики газа двухкамерные с электронным температурным компенсатором СГМН-ЭТ

Назначение

Счетчики газа двухкамерные СГМН-ЭТ (далее-счетчики газа) предназначены для измерения израсходованного количества природного газа по ГОСТ 5542-87 или паров сжиженного углеводородного газа по СТБ 2262, применяемых в бытовых целях.

Область применения - жилищно-коммунальное хозяйство.

Описание

Счетчики газа состоят из измерительного механизма, корпуса, крышки, электронного отсчетного устройства со встроенным температурным компенсатором.

Измерительный механизм состоит из двух измерительных камер с мембранами, распределительного канала и распределительного механизма.

Распределительный механизм служит для управления при помощи золотников притоком газа к измерительным камерам и преобразования поступательного движения мембран в непрерывное вращательное движение коленчатого валика. На коленчатом валике установлен постоянный магнит, который один раз за оборот коленчатого валика проходит возле чувствительного элемента электронного отсчетного устройства, вызывая его срабатывание. Сигналы с чувствительного элемента считываются электронным отсчетным устройством.

Электронное отсчетное устройство выполнено в виде электронного блока с цифровым табло, элементом питания напряжением 3 В, датчиком температуры и температурным корректором.

Температурный корректор производит корректировку показаний отсчетного устройства в зависимости от температуры газа, проходящего через счетчик. Температура газа измеряется полупроводниковым датчиком температуры, установленным во втулке на крышке счетчика, непосредственно контактирующей с потоком газа.

Направление потока газа обозначено стрелкой, без возможности ее удаления, на крышке счетчика.

Счетчики выпускают следующих исполнений: СГМН-ЭТ-Эб, СГМН-ЭТ1-О6, СГМН-ЭТ1-С4, отличающихся габаритными размерами корпуса, расстоянием между осями патрубков для присоединения к газопроводу и типоразмеррл/i. Счетчики выпускают елевой и правой подачей газа.

При изготовлении счетчиков применяются синтетические мембраны SYREX NV - G6 производства фирмы TOYO TIRE & RUBBER СО.,LTD. (Япония) или мембраны Z-FLEX G-6 фирмы «ZGS-membrany.a.s.Zlin» (Чехия).

Внешний вид счетчика приведен на рисунке 1.

Схема пломбировки счетчика газа от несанкционированного доступа с указанием мест нанесения оттиска знака поверки приведена в Приложении к описанию типа.

Оттиск знака поверки наносится на навесную пломбу, расположенную на леске, проходящей через отверстие в винте, соединяющем корпус и крышку счетчика газа.

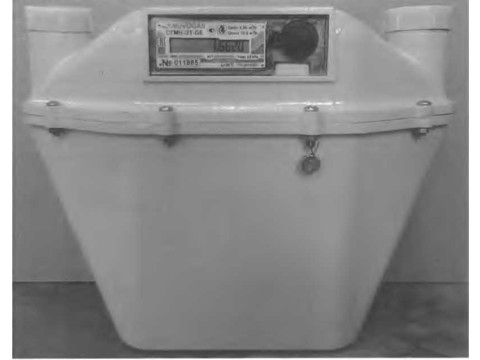

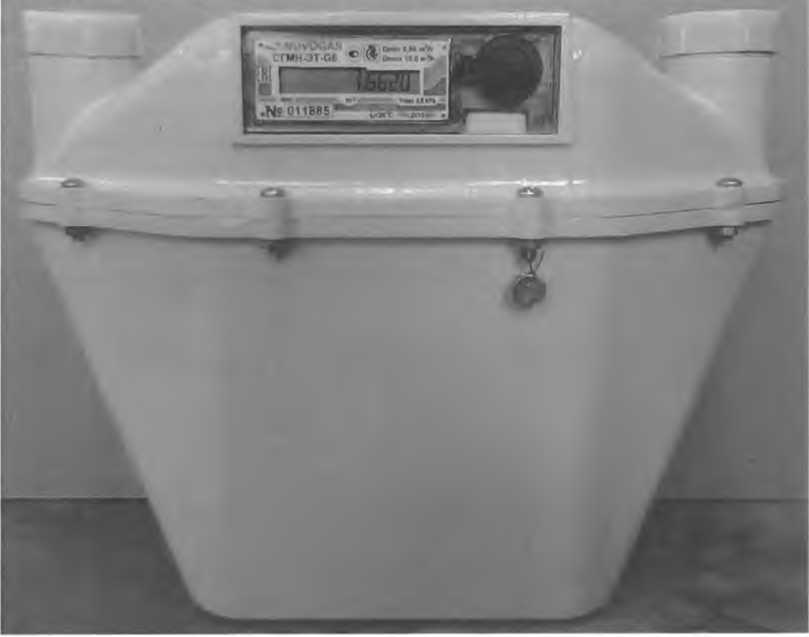

Рисунок 1 - Внешний вид счетчика газа

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основная относительная погрешность счетчика при выпуске из производства и после ремонта, %, не более

при расходе от Омин до 0,1QHOM

при расходе свыше 0,1QHOM до Омакс вкл.

Основная относительная погрешность счетчика в эксплуатации, %, не более

при расходе от Омин ДО 0,1QHom

при расходе свыше О.Юном ДО Омакс ВКЛ.

Емкость отсчетного устройства, м3

Цена единицы младшего разряда отсчетного устройства, м3                   0,0001

Масса, кг, не более:

3,3

3,5

320x180x240

270x180x250

250

200

G1 %-В

от минус 30 до плюс 50

от минус 30 до плюс 50

3,0

2500

СГМН-ЭТ

СГМН-ЭТ1

Габаритные размеры, мм, не более:

СГМН-ЭТ

СГМН-ЭТ1

Присоединительные размеры:

Номинальное расстояние между осями патрубков, мм:

СГМН-ЭТ

СГМН-ЭТ1

Резьбовой патрубок с трубной резьбой по ГОСТ 6357-81

Диапазон температур окружающей среды, °C

Диапазон температур измеряемого газа, °C Избыточное рабочее давление, кПа, не более Средняя наработка на отказ, час, не менее

Пределы допускаемой дополнительной относительной погрешности счетчика, вызванной отклонением температуры измеряемого газа от нормальной, по сравнению с основной относительной погрешностью

при изменении температуры на 1 °C, %

±0,1

Знак утверждения типа

Знак утверждения типа наносится на шильдик отсчетного устройства методом тампопечати и на паспорт счетчика типографским способом.

Комплектность

1 Счетчик газа двухкамерный СГМН-ЭТ                         1 шт.

2 Переходник                                                  2 шт.

3 Гайка накидная                                                 2 шт.

4 Прокладка                                                   2 шт.

5 Заглушка                                                      2 шт.

6 Пачка                                                            1 шт.

7 Этикетка (на детали: переходник, гайка накидная, прокладка)      1 шт.

8 Паспорт                                                       1 шт.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ BY 500235715.087-2010 «Счетчики газа двухкамерные с электронным температурным компенсатором СГМН-ЭТ».

СТБ 1159-99 «Счетчики газа объемные диафрагменные. Общие технические требования и методы испытаний».

СТБ 8011-99 «Система обеспечения единства измерений Республики Беларусь. Счетчики газа. Методика поверки».

Заключение

Счетчики газа двухкамерные с электронным температурным компенсатором СГМН-ЭТ соответствуют требованиям ТУ BY 500235715.087-2010, СТБ 1159-99, ТР ТС 020/2011 (декларация о соответствии, регистрационный номер: ТС BY/112 11.01. ТР020 003 17168, срок действия по 17.05.2021 ).

Межповерочный интервал - не более 96 месяцев (для счетчиков газа, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно - исследовательский центр испытаний средств измерений и техники БелГИМ.

г. Минск, Старовиленский тракт, 93, тел. 334-98-13.

Аттестат аккредитации № BY/ 112 02.1.0.0025
