Счетчики газа СГП-1

Назначение

Счетчики газа СГП-1 предназначены для измерения объёма потребляемого природного газа по ГОСТ 5542 с приведением к стандартным условиям путем вычисления коэффициента сжимаемости с использованием измеренных значений давления, температуры газа, введенных параметров газа и коэффициента сжимаемости газа по ГОСТ 30319.2-96 «Газ природный. Методы расчета физических свойств. Определение коэффициентов сжимаемости».

Счетчики используются в промышленных установках и узлах учета газа.

Описание

Принцип работы счетчика основан на измерении времени распространения акустического сигнала в измерительном участке преобразователя расхода (далее - ПР) в направлениях по потоку и против потока газа, вычислении скорости потока и соответствующего объемного

расхода газа.

Счетчики обеспечивают следующие функции измерения:

- объема газа нарастающим итогом, измеренного при значениях давления газа текущих рабочих условий;                                           [/

луры

- объема газа нарастающим итогом, приведенного к стандартным условиям с использованием измеренных значений давления, температуры газа, введенных параметров газа и коэффициента сжимаемости газа, вычисляемого по ГОСТ 30319.2;

- температуры газа;

- абсолютного давления газа.

Счетчики состоят из следующих функциональных узлов: преобразователя расхода (ПР), в корпус которого герметично вмонтированы преобразователи давления и температуры, электронного блока (далее - контроллера) и двух модулей батарейных (с низкой опасностью механических повреждений по ГОСТ 30852.0 (МЭК 60079-0:98) и степенью защиты, обеспечиваемой оболочкой, IP54 по ГОСТ 14254.

Конструктивно счетчик состоит из преобразователя расхода (ПР), состоящего из стальной трубы и двух фланцев из стали СтЗ, двух оснований, защитных кожухов, контроллера с индикатором и двух модулей батарейных в корпусах из алюминиевого сплава Д16Т.

Два основания с закрепленным на них контроллером охватывают цилиндрическую поверхность ПР с обеих сторон и крепятся к нему винтами.

На боковой поверхности ПР крепится преобразователь давления (ПД), соединенный трубкой отбора давления с внутренней полостью ПР.

Защитные кожухи крепятся винтами к ПР и закрывают от повреждений кабельные вводы ПР, вводы термометра сопротивлений и импульсной трубки во внутреннюю полость ПР.

Два модуля батарейных, с размещенными внутри батареями, вставлены в нижнее основание и крепятся к нему винтами, закрывая доступ к местам крепления ПР, оснований и контроллера между собой. Винты, крепящие модули батарейные к нижнему основанию, пломбируются изготовителем.

На передней панели контроллера находится клавиатура и жидкокристаллический индикатор.

На нижней торцевой поверхности контроллера размещены разъем ХР8, применяемый для перевода счетчика в поверочный режим, который пломбируется после поверки, и два разъема ХР4, ХР5 интерфейсов RS485 и RS232.

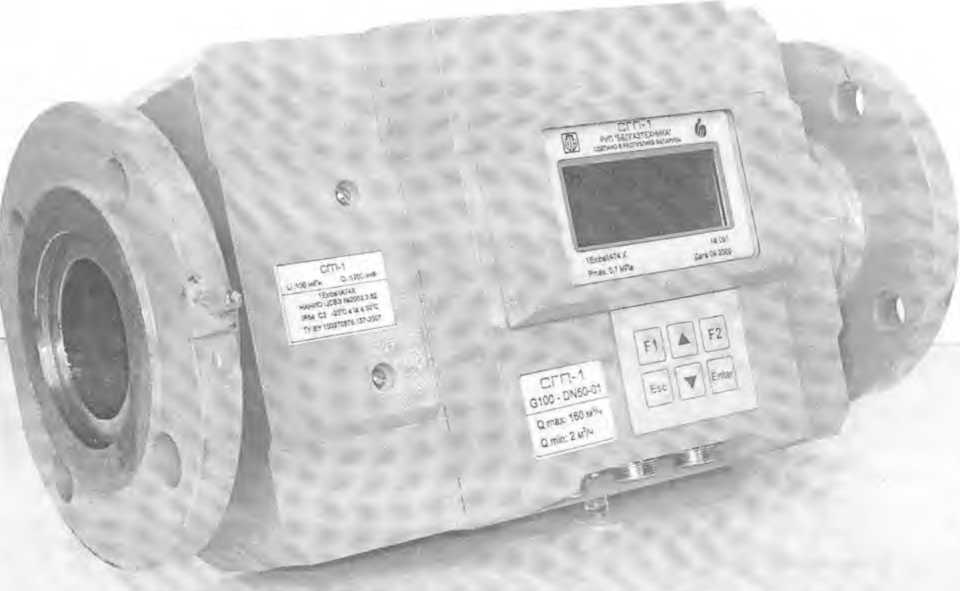

Внешний вид счетчиков приведен на рисунке 1.

Схема пломбировки счетчика от несанкционированного доступа с указанием мест для нанесения оттиска поверительного клейма - наклейки приведена в Приложении А к описанию типа.

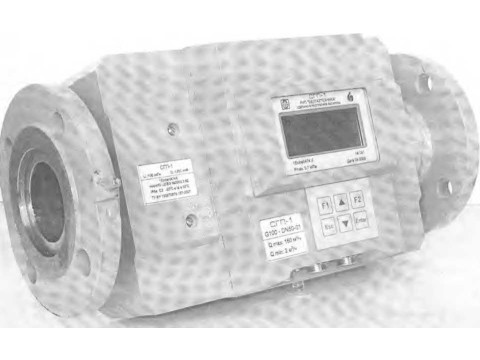

Рисунок 1 - Внешний вид счетчиков

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Счетчики выпускаются в нескольких исполнениях. Перечень исполнений (типоразмеров) и соответствующий им диапазон расходов Q приведены в таблице 1.

Таблица 1

Основные характеристики счетчиков указаны в таблице 2.

Таблица 2 - Основные характеристики счетчиков

Окончание таблицы 2

Монтаж счётчика на трубопровод может проводиться как в горизонтальном, так и в

вертикальном положении.

Счётчик может быть установлен таким образом, чтобы движение потока газа через него осуществлялось в прямом (слева направо) или в обратном (справа налево) направлении. При этом технические характеристики счётчика будут полностью соответствовать указанным в ТУ BY 100270876.137-2007 независимо от направления потока.

Допускается установка счетчика при наличии прямолинейного участка трубопровода перед ним не менее 5 DN и не менее 3 DN после него с обязательной установкой перед счетчиком на расстоянии не менее 5 DN струевыпрямителей типа:

- «Цанкер» для счетчиков СГП-1 с DN 50;

- «Шпренкель» для счетчиков СГП-1 с DN 80.

По прочности к воздействию температуры и относительной влажности окружающего воздуха счетчики соответствуют группе исполнения СЗ по ГОСТ 12997-84, но для работы при температуре окружающей среды от минус 40 °C до плюс 50 °C.

По прочности к воздействию атмосферного давления счетчики соответствуют группе Р1 по ГОСТ 12997-84.

Знак утверждения типа

Знак утверждения типа наносится на переднюю панель счетчика способом, обеспечивающим его сохранность в течение всего срока службы, и типографским способом в руководство по эксплуатации счетчика.

Комплектность

Комплект поставки счетчиков указан в таблице 3.

Таблица 3

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

- ТУ BY 100270876.137-2007 Счётчик газа СГП-1. Технические условия;

- ГОСТ 12997-84 Изделия ГСП. Общие технические условия;

- ГОСТ 15150-69 Машины, приборы и технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;

- ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP);

- МРБ МП. 1764-2007 Счётчик газа СГП-1. Методика поверки. Извещение №14-06.3.108 об изменении №4.

Заключение

Счетчики газа СГП-1 соответствуют требованиям ТУ BY 100270876.137-2007, ГОСТ 12997-84, ГОСТ 15150-69, ГОСТ 14254-96.

Межповерочный интервал - 24 месяца (для приборов, предназначенных для применения либо применяемых в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ. г. Минск, Старовиленский тракт, 93, тел.334-98-13.

Аттестат аккредитации № BY/ 112 02.1.0.0025.
