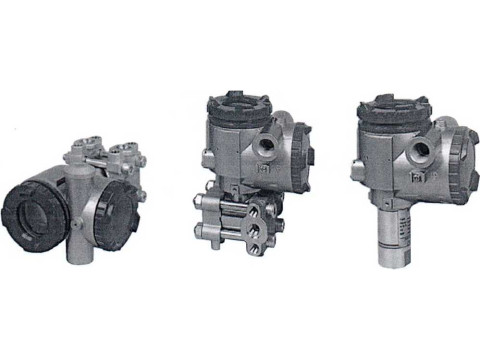

Датчики давления FCX
| Номер в ГРСИ РФ: | РБ 03 04 3861 14 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Датчики давления |
| Производитель / заявитель: | "Fuji Electric France S.A", Франция |
Датчики давления FCX (далее по тексту - датчики) предназначены, в зависимости от модели, для измерения и непрерывного преобразования абсолютного, избыточного, дифференциального, вакуумметрического и гидростатического давления жидких и газообразных сред в унифицированный аналоговый выходной сигнал 4-20 мА, а также цифровой сигнал в виде протоколов FUJI, HART®, Fieldbus Foundation™ и Profibus™.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 3861 14 |
| Наименование | Датчики давления FCX |
| Год регистрации | 2014 |
| Номер сертификата | 9217 |
| Дата регистрации | 2014-06-26 |
| Срок действия | 2019-06-26 |
| Получатель сертификата | фирма "Fuji Electric France S.A", Франция (FR) |
Производитель / Заявитель
фирма "Fuji Electric France S.A"
Адрес: 46, Rue GeorgesBesse - Zi du Brezet 63039, Clermont-Ferrand cedex 2
Контакты: 04 73982698 / 04 73982699
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка СИ, в т.ч. находящихся в эксплуатации, проводится по СТБ 8069-2017 (НТК №04-18). |
Поверители
Скачать
|
Описание типа РБ 03 04 3861 14 [2009-06-11]
rb-03-04-3861-14_2009-06-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3861 14 [2015-01-23]
rb-03-04-3861-14_2015-01-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 3861 14 [2018-09-13]
rb-03-04-3861-14_2018-09-13.pdf
|
Скачать |
Описание типа
Назначение
Датчики давления FCX (далее по тексту - датчики) предназначены, в зависимости от модели, для измерения и непрерывного преобразования абсолютного, избыточного, дифференциального, вакуумметрического и гидростатического давления жидких и газообразных сред в унифицированный аналоговый выходной сигнал 4-20 мА, а также цифровой сигнал в виде протоколов FUJI, HART®, Fieldbus Foundation™ и Profibus™.
Область применения - нефтеперерабатывающая, химическая и другие области хозяйственной деятельности.
Описание
Основным элементом датчиков является прецизионный емкостной кремниевый первичный преобразователь, преобразующий измеряемое давление в низкоуровневый выходной сигнал. Далее сигнал, поступающий от первичного преобразователя давления, а также сигнал от датчика температуры корпуса после аналогово-цифрового преобразования передаются на микропроцессор. С помощью микропроцессора электронная схема формирует унифицированный выходной сигнал 4-20 мА, пропорциональный измеряемому давлению, с учётом реальной температуры самого измерительного преобразователя. Одновременно в двухпроводной выходной электрической цепи датчика модулируется цифровой управляющий сигнал, позволяющий дистанционно осуществлять «интеллектуальные» функции с помощью ручного управляющего пульта (коммуникатора) или с помощью персонального компьютера, поддерживающего протоколы связи FUJI или HART®. У моделей датчиков, работающих с протоколами Fieldbus Foundation™ и Profibus™, аналоговый выходной сигнал отсутствует. Дополнительно датчики могут снабжаться аналоговыми или цифровыми показывающими устройствами, устанавливаемыми в корпус датчика.
В зависимости от назначения, датчики выпускают следующих моделей: FKC, FDC, FKG, FDG, FKP, FDP, FKPxxxxF, FDPxxxxF, FKHxxxxF, FDHxxxxF, FKBxxxxF, FKMxxxxF, FKE, FDE, FKA, FDA, FKH, FDH. Датчики моделей FKE, FDE могут применяться для измерения уровня.
Датчики имеют различные исполнения в зависимости от технологических и электрических подключений, диапазона измерений и материалов, вступающих в контакт со средой, наличия монтажных частей, согласования для опасных мест установки (маркировка взрывозащиты ExdllCT6/T5, ExialICT5/T4, ExnAIIT5/T4 зависимости от моделей датчиков).

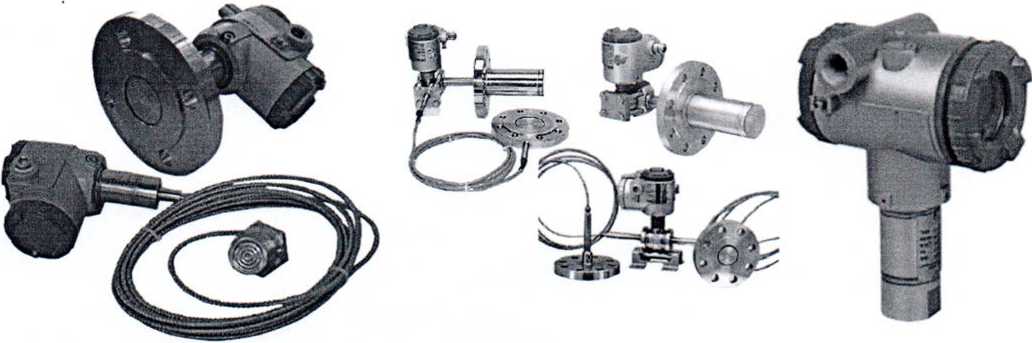

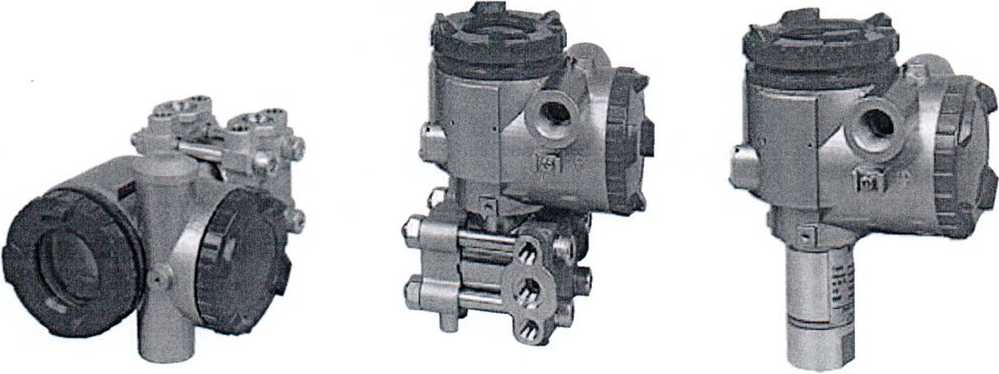

Внешний вид датчиков представлен на рисунке 1.
Знак поверки (поверительное клеймо) наносится на боковую
FKC, FDC FKA, FDA FKH, FDH
FKPxxxxF, FKHxxxxF FKBxxxxF, FKDxxxxF, FKMxxxxF FKP, FDP
[ L-Type ]
I T-Type ]
FKG, FDG
FKE, FDE
Рисунок 1 - Внешний вид датчиков
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблицах 1-16.
Датчики дифференциального давления моделей FKC, FDC
Таблица 1
|
Код обозначения датчиков* |
Нижнее (НПД) и верхнее (ВПД) предельные значения настраиваемого диапазона измерений, кПа |
Минимально (ДИмин) и максимально (ДИмакс) настраиваемый диапазон измерений, кПа** |
Диапазон рабочего (статического) давления, МПа | |||
|
НПД |
ВПД |
ДИыин |
ДИмакс | |||
|
FKCX11-, FDCx11- |
-1 |
+1 |
0,1 |
1 |
-0,1 .. |
. +0,2 |
|
FKCX22-, FDCX22- |
—6 |
+6 |
0,1 |
6 | ||
|
FKCX23-, FDCX23- |
-32 |
+32 |
0,32 |
32 |
-0,1 . |
.. +10 |
|
FKCX25-, FDCX25- |
-130 |
+130 |
1,3 |
130 | ||
|
FKCX26-, FDCX26- |
-500 |
+500 |
5 |
500 | ||
|
FKCX33-, FDCX33- |
-32 |
+32 |
0,32 |
32 | ||
|
FKCX35-, FDCX35- |
-130 |
+130 |
1,3 |
130 |
-0,1 . |
.. +16 |
|
FKCX36-, FDCX36- |
-500 |
+500 |
5 |
500 | ||
|
FKCX38-, FDCX38- |
-3000 |
+3000 |
30 |
3000 | ||
|
FKCX43-, FDCx43- |
-32 |
+32 |
0,32 |
32 | ||
|
FKCX45-, FDCX45- |
-130 |
+130 |
1,3 |
130 |
-0,1 . |
.. +42 |
|
FKCX46-, FDCX46- |
-500 |
+500 |
5 |
500 | ||
|
FKCX48-, FDCX48- |
-3000 |
+3000 |
30 |
3000 |
-0,1 . |
.. +30 |
|
FKCX49-, FDCx49- |
-10000 |
+20000 |
500 |
20000 | ||
* Первые 6 знаков кода обозначения. Полный код обозначения датчиков приведён в технической документации фирмы-изготовителя.
Диапазон измерений (ДИ) конкретного датчика настраивается программно.
Таблица 2
|
Характеристика |
Значение характеристики для кода диапазона (6-й знак кода обозначения)* | |||
|
1, 2 |
3, 5, 6, 8, 9 | |||
|
Пределы допускаемой основной приведённой погрешности, % от ДИ: |
для ДИ, больших 1/10 впд |
±0,1 |
±0,065 (опционально ±0,04) | |
|
для ДИ, меньших 1/10 впд |
( ОД •ВПД\ ±0,05 + 0,05 --— V ДИ / |
( 0,1 • ВПД\ ±(0,015 + 0,05- ) | ||
|
Выходной сигнал: для датчиков моделей FKC для датчиков моделей FDC |
4-20 мА, протоколы Fuji, HART® протоколы Fieldbus Foundation™, Profibus™ | |||
|
Диапазон температуры окружающей среды рабочих условий для датчиков, °C ** |
от минус 40 до плюс 85 | |||
|
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающего воздуха от номинального значения 20 °C , % от ДИ / 28°С |
/ 0,1 • ВПД\ ±0,15 +-—- к ди ) |
/ 0,0125 • ВПД\ ± 0,095 +----—--=) V ди ) | ||
|
Диапазон относительной влажности окружающего воздуха, % |
от 0 до 100 | |||
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP67; (IP66/ IP67)*** | |||
|
Напряжение питания постоянного тока, В |
от 10,5 до 45 от 9 до 32*4 | |||
|
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания постоянного тока, %отДИ/1В |
±0,005 | |||
|
Диапазон температуры хранения, °C |
от минус 40 до плюс 90 | |||
* Смотреть таблицу 1.
** При использовании ЖК-индикатора: от минус 20 °C до плюс 80 °C; для моделей, оснащённых предохранителем: от минус 40 °C до плюс 60 °C; для датчиков, заполняемых фторированным маслом: от минус 10 °C до плюс 60 °C.
*** Для датчиков с маркировкой взрывозащиты ExdlICT6/T5, ExialICT5/T4.
*4 Для датчиков моделей FDC, работающих по протоколу Fieldbus.
Таблица 3
|
Код обозначения датчиков* |
Нижнее (НПД) и верхнее (ВИД) предельные значения настраиваемого диапазона измерений, кПа |
Минимально (ДИмин) и максимально (ДИмакс) настраиваемый диапазон измерений, кПа** |
Допустимая перегрузка, МПа, не более | ||
|
НПД |
впд |
ДИмин |
ДИмакс | ||
|
FKGX01-, FDGxOl- |
-100 |
+130 |
1.3 |
130 |
1,0 |
|
FKGxO2-, FDGxO2- |
-100 |
+500 |
5 |
500 |
1,5 |
|
FKGX03-, FDGx03- |
-100 |
+3000 |
30 |
3000 |
9,0 |
|
FKGX04-, FDGxO4- |
-100 |
+10000 |
100 |
10000 |
15,0 |
|
FKGxO5-, FDGxO5- |
-100 |
+50000 |
500 |
50000 |
75,0 |
* Первые 6 знаков кода обозначения. Полный код обозначения датчиков приведён в технической документации фирмы-изготовителя.
Диапазон измерений (ДИ) конкретного датчика настраивается программно.
Таблица 4
|
Характеристика |
Значение характеристики для кода диапазона (6-й знак кода обозначения)* | ||
|
5 |
1,2, 3,4 | ||
|
Пределы допускаемой основной приведённой погрешности, % от ДИ: |
для ДИ, больших 1/10 впд |
±0,1 |
±0,065 (опционально ±0,04) |
|
для ДИ, меньших 1/10 впд |
/ 0,1 • ВПД\ ± 0,05 + 0,05---—— \ ДИ ) |
/ 0,1 • ВПД\ + 0,015 + 0,05--тп-”/ - \ ' ди ) | |
|
Выходной сигнал: для датчиков моделей FKG для датчиков моделей FDG |
4-20 мА, протоколы Fuji, HART® протоколы Fieldbus Foundation™, Profibus™ | ||
|
Диапазон температуры окружающей среды рабочих условий для датчиков, °C ** |
от минус 40 до плюс 85 | ||
|
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающего воздуха от номинального значения 20 °C , % от ДИ / 28°С |
/ 0,0125 • ВПД\ Л0'095 * ди ) | ||
|
Диапазон относительной влажности окружающего воздуха, % |
от 0 до 100 | ||
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP67; (IP66 / IP67)*** | ||
|
Напряжение питания постоянного тока, В |
от 10,5 до 45 от 9 до 32*4 | ||
|
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания постоянного тока, % от ДИ /1В |
±0,005 | ||
|
Диапазон температуры хранения, °C |
от минус 40 до плюс 90 | ||
* Смотреть таблицу 3.
** При использовании ЖК-индикатора: от минус 20 °C до плюс 80 °C; для моделей, оснащённых предохранителем: от минус 40 °C до плюс 60 °C; для датчиков, заполняемых фторированным маслом: от минус 10 °C до плюс 60 °C.
*** Для датчиков с маркировкой взрывозащиты ExdlICT6/T5, ExialICT5/T4.
** Для датчиков моделей FDG, работающих по протоколу Fieldbus.
Датчики избыточного давления моделей FKP, FDP (прямого присоединения)
Таблица 5
|
Код обозначения датчиков* |
Нижнее (НПД) и верхнее (ВПД) предельные значения настраиваемого диапазона измерений, кПа |
Минимально (ДИ„ин) и максимально (ДИмакс) настраиваемый диапазон измерений, кПа** |
Допустимая перегрузка, кПа, не более | ||
|
нпд |
впд |
ДИМИн |
ДИмакс | ||
|
FKGX01-, FDGxOl- |
-100 |
+130 |
8,125 |
130 |
1,0 |
|
FKGX02-, FDGxO2- |
-100 |
+500 |
31,25 |
500 |
1,5 |
|
FKGX03-, FDGxO3- |
-100 |
+3000 |
187,5 |
3000 |
9,0 |
|
FKGx04-, FDGxO4- |
-100 |
+10000 |
625 |
10000 |
15,0 |
* Первые 6 знаков кода обозначения. Полный код обозначения датчиков приведён в технической документации фирмы-изготовителя.
** Диапазон измерений (ДИ) конкретного датчика настраивается программно.
Таблица 6
|
Характеристика |
Значение характеристики | ||
|
Пределы допускаемой основной приведённой погрешности, % от ДИ: |
для ДИ, больших 1/10 впд |
±0,1 | |
|
для ДИ, меньших 1/10 впд |
+ |
( 0,1 • ВПД\ 0,05 + 0,05 ---) <' ' ДИ 7 | |
|
Выходной сигнал: для датчиков моделей FKP для датчиков моделей FDP |
4-20 мА, протоколы Fuji, HART® протоколы Fieldbus Foundation™, Profibus™ | ||
|
Диапазон температуры окружающей среды рабочих условий для датчиков, °C * |
от минус 40 до плюс 85 | ||
|
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающего воздуха от номинального значения 20 °C , % от ДИ / 28°С |
/ 0,1 • ВПД\ ±(°'475+ ди ) | ||
|
Диапазон относительной влажности окружающего воздуха, % |
от 0 до 100 | ||
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP67; (IP66/IP67)** | ||
|
Напряжение питания постоянного тока, В |
от 10,5 до 45 от 9 до 32*** | ||
|
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания постоянного тока, %отДИ/1В |
±0,005 | ||
|
Диапазон температуры хранения, °C |
от минус 40 до плюс 90 | ||
* При использовании ЖК-индикатора: от минус 20 °C до плюс 80 °C; для моделей, оснащённых предохранителем: от минус 40 °C до плюс 60 °C; для датчиков, заполняемых фторированным маслом: от минус 10 °C до плюс 60 °C.
** Для датчиков с маркировкой взрывозащиты ExdllCT6/T5, ExialICT5/T4.
*** Для датчиков моделей FDP, работающих по протоколу Fieldbus.
Датчики избыточного давления (модель FKPxxxxF) и абсолютного давления (модель FKHxxxxF) с выносными мембранами
Таблица 7
|
Код обозначения датчиков* |
Нижнее (НПД) и верхнее (ВПД) предельные значения настраиваемого диапазона измерений, кПа |
Минимально (ДИ„ин) и максимально (ДИмакс) настраиваемый диапазон измерений, кПа** |
Допустимая перегрузка, кПа, не более | ||
|
НПД |
ВПД |
ДИмин |
ДИмакс | ||
|
FKPxOlxF-, FDPxOlxF- |
-100 |
+130 |
8,125 |
130 |
1,0 |
|
FKPx02xF-, FDPx02xF- |
-100 |
+500 |
31,25 |
500 |
1,5 |
|
FKPx03xF-, FDPx03xF- |
-100 |
+3000 |
187,5 |
3000 |
9,0 |
|
FKPx04xF-, FDPx04xF- |
-100 |
+10000 |
625 |
10000 |
15,0 |
|
FKHx02xF-, FDHx02xF- |
0 |
130 |
8,125 |
130 |
0,5 |
|
FKHx03xF-, FDHx03xF- |
0 |
500 |
31,25 |
500 |
1,5 |
|
FKHx04xF-, FDHx04xF- |
0 |
3000 |
187,5 |
3000 |
9,0 |
* Первые 8 знаков кода обозначения. Полный код обозначения датчиков приведён в технической документации фирмы-изготовителя.
** Диапазон измерений (ДИ) конкретного датчика настраивается программно.
Таблица 8
|
Характеристика |
Значение характеристики для моделей датчиков | |||||
|
FKPxxxxF |
FKHxxxxF | |||||
|
Пределы допускаемой основной приведённой погрешности, % от ДИ: |
для ДИ, больших 1/Ю впд |
±0,1 |
±0,1 | |||
|
для ДИ, меньших 1/10 впд |
+ |
( 0,1 ■ ВПД\ 0,05 + 0,05 -- < ДИ / |
± |
( 0,1 • ВПД 0,1 + 0,1--—— 1 ДИ | ||
|
Выходной сигнал |
4-20 мА, протоколы Fuji, HART® | |||||
|
Диапазон температуры окружающей среды рабочих условий для датчиков, °C * |
от минус 40 до плюс 85 | |||||
|
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающего воздуха от номинального значения 20 °C , % от ДИ / 28°С |
±0,25** |
/ ВПД\ ± 0,25 + 0,25-=? \ ДИ ) | ||||
|
Диапазон относительной влажности окружающего воздуха, % |
от 0 до 100 | |||||
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP67; (IP66/IP67)*** | |||||
|
Напряжение питания постоянного тока, В |
от 10,5 до 45 | |||||
|
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания постоянного тока, % от ДИ /10 В |
±0,05 | |||||
|
Диапазон температуры хранения, °C |
от минус 40 до плюс 90 | |||||
* При использовании ЖК-индикатора: от минус 20 °C до плюс 80 °C; для моделей, оснащённых предохранителем: от минус 40 °C до плюс 60 °C; для датчиков, заполняемых фторированным маслом: от минус 20 °C до плюс 80 °C.
** Для ДИ, меньших 0,4 ВПД: ± (о,25 + 0,25
*** Для датчиков с маркировкой взрывозащиты ExdlICT6/T5, ExiallCT5/T4,
Датчики избыточного давления (модель FKBxxxxF), дифференциального давления (модель FKDxxxxF), абсолютного давления (модель FKMxxxxF) с выносными мембранами
Таблица 9
|
Код обозначения датчиков* |
Нижнее (НПД) и верхнее (ВПД) предельные значения настраиваемого диапазона измерений, кПа |
Минимально (ДИмин) и максимально (ДИмакс) настраиваемый диапазон измерений, кПа** | ||
|
нпд |
впд |
Д^мин |
ДИмакс | |
|
FKBxxlxF- |
-100 |
+130 |
1,3 |
130 |
|
FKBxx2xF- |
-100 |
+500 |
5 |
500 |
|
FKBxx3xF- |
-100 |
+3000 |
30 |
3000 |
|
FKBxx4xF- |
-100 |
+10000 |
100 |
10000 |
|
FKBxx5xF- |
-100 |
+50000 |
500 |
50000 |
|
FKDxx3xF- |
-0,32 |
+0,32 |
0,32 |
32 |
|
FKDxx5xF- |
-1,3 |
+1,3 |
1,3 |
130 |
|
FKDxx6xF- |
-5 |
+5 |
5 |
500 |
|
FKDxx8xF- |
-30 |
+30 |
30 |
3000 |
|
FKDxx9xF- |
-200 |
+200 |
200 |
20000 |
|
FKMxx4xF- |
0 |
16 |
1,6 |
16 |
|
FKMxxlxF- |
0 |
130 |
1,3 |
130 |
|
FKMxx2xF- |
0 |
500 |
5 |
500 |
|
FKMxx3xF- |
0 |
3000 |
30 |
3000 |
|
FKMxx5xF- |
0 |
10000 |
100 |
10000 |
* Первые 8 знаков кода обозначения. Полный код обозначения датчиков приведён в технической документации фирмы-изготовителя.
** Диапазон измерений (ДИ) конкретного датчика настраивается программно.
Таблица 10
|
Характеристика |
Значение характеристики для моделей датчиков | ||||||
|
FKBxxxxF FKDxxxxF |
FKMxxxxF | ||||||
|
Пределы допускаемой основной приведённой погрешности, % от ДИ: |
для ДИ, больших 1/10 впд |
±0,065 (+0,1 для модели FKBXX5VF-) |
±0,2 | ||||
|
для ДИ, меньших 1/10 впд |
±( |
0,1 • ВПД 0,015 + 0,05- ди |
*( |
0,1 • впд 0,1 + 0,1 • „„ ди | |||
|
Выходной сигнал |
4-20 мА, протоколы Fuji, HART® | ||||||
|
Диапазон температуры окружающей среды рабочих условий для датчиков, °C * |
от минус 40 до плюс 85 | ||||||
|
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающего воздуха от номинального значения 20 °C , % от ДИ / 28°С |
± |
/ 0,0125 • ВПД\ (°'095+ ДИ ) |
± |
/ 0,1 • ВПД\ 0,15 +--— \ ди / | |||
|
Диапазон относительной влажности окружающего воздуха, % |
от 0 до 100 | ||||||
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP67; (IP66/IP67)** | ||||||
|
Напряжение питания постоянного тока, В |
от 10,5 до 45 | ||||||
|
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания постоянного тока, % от ДИ /1 В |
±0,005 | ||||||
|
Диапазон температуры хранения, °C |
от минус 40 до плюс 90 | ||||||
* При использовании ЖК-индикатора: от минус 20 °C до плюс 80 °C; для моделей, оснащённых разрядником: от минус 40 °C до плюс 60 °C; для датчиков, заполняемых фторированным маслом: от минус 10 °C до плюс 60 °C.
** Для датчиков с маркировкой взрывозащиты ExdllCT6/T5, ExiallCT5/T4.
Таблица 11
|
Код обозначения датчиков* |
Нижнее (НПД) и верхнее (ВПД) предельные значения настраиваемого диапазона измерений, кПа |
Минимально (ДИмин) и максимально (ДИмакс) настраиваемый диапазон измерений, кПа1 | ||
|
НПД |
ВПД |
ДИмин |
ДИмакс | |
|
FKExxl-, FDExxl- |
—6 |
+6 |
0,1 |
6 |
|
FKExx2-, FDExx2- |
-32 |
+32 |
0,32 |
32 |
|
FKExx3-, FDExx3- |
-130 |
+130 |
1,3 |
130 |
|
FKExx4-, FDExx4- |
-500 |
+500 |
5 |
500 |
|
FKExx5-, FDExx5- |
-3000 |
+3000 |
30 |
3000 |
* Первые 6 знаков кода обозначения. Полный код обозначения датчиков приведён в технической документации фирмы-изготовителя.
Диапазон измерений (ДИ) конкретного датчика настраивается программно.
Таблица 12
|
Характеристика |
Значение характеристики | |
|
Пределы допускаемой основной приведённой погрешности, % от ДИ: |
для ДИ, больших 1/10 впд |
±0,165 (опционально ±0,1) |
|
для ДИ, меньших 1/10 впд |
/ 0,1 • ВПД\ ди ) опционально + (о,О5 + 0,05 • °~д^ПД) | |
|
Выходной сигнал: для датчиков моделей FKE для датчиков моделей FDE |
4-20 мА, протоколы Fuji, HART® протоколы Fieldbus Foundation™, Profibus™ | |
|
Диапазон температуры окружающей среды рабочих условий для датчиков, °C * |
от минус 40 до плюс 85 | |
|
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающего воздуха от номинального значения 20 °C , % от ДИ / 28°С |
+0,5^“ “ ' ДИ | |
|
Диапазон относительной влажности окружающего воздуха, % |
от 0 до 100 | |
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP67; (IP66/ IP67)2 | |
|
Напряжение питания постоянного тока, В |
от 10,5 до 45 от 9 до 32*4 | |
|
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания постоянного тока, % от ДИ /1 В |
±0,005 | |
|
Диапазон температуры хранения, °C |
от минус 40 до плюс 90 | |
* При использовании ЖК-индикатора: от минус 20 °C до плюс 80 °C; для моделей, оснащённых разрядником: от минус 40 °C до плюс 60 °C; для датчиков, заполняемых фторированным маслом: от минус 10 °C до плюс 60 °C.
Таблица 13
|
Код обозначения датчиков* |
Нижнее (НПД) и верхнее (ВПД) предельные значения настраиваемого диапазона измерений, кПа |
Минимально (ДИмин) и максимально (ДИмакс) настраиваемый диапазон измерений, кПа** |
Допустимая перегрузка, МПа, не более | ||
|
нпд |
впд |
ДИмин |
ДИмакс | ||
|
FKAxOl-, FDAx01- |
0 |
16 |
1,6 |
16 |
0,5 |
|
FKAxO2-, FDAxO2- |
0 |
130 |
1,6 |
130 |
0,5 |
|
FKAxO3-, FDAxO3- |
0 |
500 |
5 |
500 |
1,5 |
|
FKAx04-, FDAxO4- |
0 |
3000 |
30 |
3000 |
9,0 |
* Первые 6 знаков кода обозначения. Полный код обозначения датчиков приведён в технической документации фирмы-изготовителя.
Диапазон измерений (ДИ) конкретного датчика настраивается программно.
Таблица 14
|
Характеристика |
Значение характеристики | |
|
Пределы допускаемой основной приведённой погрешности, % от ДИ: |
для ДИ, больших 1/10 ВПД |
±0,2 (опционально ±0,1) |
|
для ДИ, меньших 1/10 ВПД |
/ 0,1 • ВПД\ ди ) опционально ± (о,О5 + 0,05 • | |
|
Выходной сигнал: для датчиков моделей FKA для датчиков моделей FDA |
4-20 мА, протоколы Fuji, HART® протоколы Fieldbus Foundation™, Profibus™ | |
|
Диапазон температуры окружающей среды рабочих условий для датчиков, °C * |
от минус 40 до плюс 85 | |
|
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающего воздуха от номинального значения 20 °C , % от ДИ / 28°С |
/ 0,1 • ВПД\ ±(од5 + ди ) | |
|
Диапазон относительной влажности окружающего воздуха, % |
от 0 до 100 | |
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP67; (IP66/IP67)** | |
|
Напряжение питания постоянного тока, В |
от 10,5 до 45 от 9 до 32*** | |
|
Пределы допускаемой дополнительной приведённой погрешности при изменении напряжения питания постоянного тока, % от ДИ /1 В |
±0,005 | |
|
Диапазон температуры хранения, °C |
от минус 40 до плюс 90 | |
* При использовании ЖК-индикатора: от минус 20 °C до плюс 80 °C; для моделей, оснащённых разрядником: от минус 40 °C до плюс 60 °C.
** Для датчиков с маркировкой взрывозащиты ExdllCT6/T5, ExiallCT5/T4.
*** Для датчиков моделей FDA, работающих по протоколу Fieldbus.
Таблица 15
|
Код обозначения датчиков* |
Нижнее (НПД) и верхнее (ВИД) предельные значения настраиваемого диапазона измерений, кПа |
Минимально (ДИмин) и максимально (ДИмакс) настраиваемый диапазон измерений, кПа** |
Допустимая перегрузка, МПа, не более | ||
|
НПД |
ВПД |
ДИмин |
ДИмакс | ||
|
FKHX02-, FDHxO2- |
0 |
130 |
8,125 |
130 |
0,5 |
|
FKHX03-, FDHX03- |
0 |
500 |
31,25 |
500 |
1,5 |
|
FKHX04-, FDHx04- |
0 |
3000 |
187,5 |
3000 |
9,0 |
* Первые 6 знаков кода обозначения. Полный код обозначения датчиков приведён в технической документации фирмы-изготовителя.
** Диапазон измерений (ДИ) конкретного датчика настраивается программно.
Таблица 16
|
Характеристика |
Значение характеристики | |||
|
Пределы допускаемой основной приведённой погрешности, % от ДИ: |
для ДИ, больших 1/10 впд |
±0,2 | ||
|
для ДИ, меньших 1/10 впд |
+ ( |
0,1 ■ ВПД\ 0,1 + 0,1--—-—- ДИ ) | ||
|
Выходной сигнал: для датчиков моделей FKH для датчиков моделей FDH |
4-20 мА, протоколы Fuji, HART® протоколы Fieldbus Foundation™, Profibus™ | |||
|
Диапазон температуры окружающей среды рабочих условий для датчиков, °C * |
от минус 40 до плюс 85 | |||
|
Пределы допускаемой дополнительной приведённой погрешности при изменении температуры окружающего воздуха от номинального значения 20 °C , % от ДИ / 28°С |
± |
( 0,2 • ВПД\ 0,475 + —— V ди J | ||
|
Диапазон относительной влажности окружающего воздуха, % |
от 0 до 100 | |||
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
IP67; (IP66ZIP67)** | |||
|
Напряжение питания постоянного тока, В |
от 10,5 до 45 от 9 до 32*** | |||
|
Диапазон температуры хранения, °C |
от минус 40 до плюс 90 | |||
* При использовании ЖК-индикатора: от минус 20 °C до плюс 80 °C; для моделей, оснащённых разрядником:
от минус 40 °C до плюс 60 °C.
“Для датчиков с маркировкой взрывозащиты ExdllCT6/T5, ExiallCT5/T4.
*“ Для датчиков моделей FDH, работающих по протоколу Fieldbus.
Знак утверждения типа
Знак утверждения типа наносится в паспорт датчика типографским способом.
Комплектность
В комплект поставки датчиков входят:
- датчик;
- руководство по эксплуатации;
- паспорт;
- принадлежности по заказу.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Fuji Electric France S.A.", Франция.
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
СТБ 8069-2017 «Система обеспечения единства измерений Республики Беларусь.
Преобразователи давления измерительные. Методика поверки»
Заключение
Датчики давления FCX соответствуют требованиям технической документации фирмы "Fuji Electric France S.A." (Франция), ГОСТ 22520-85.
Датчики соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (номер декларации о соответствии: ЕАЭС N RU fl-FR.AM6.B.66995 от 22.02.2017), ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия № ТС RU C-FR.FB06.B.00277 от 04.06.2014).
Межповерочный интервал - не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Датчики давления
