Датчики давления ТЖИУ406-М100-АС-Вн

Назначение

Датчики давления ТЖИУ406-М100-АС-Вн (далее по тексту - датчики) предназначены для непрерывного измерения и преобразования значений измеряемого параметра: избыточного давления, абсолютного давления, разности давлений, избыточного давления - разрежения, разрежения нейтральных по отношению к нержавеющим сталям и сплавам титана, жидких, газообразных сред и пара в унифицированные выходные токовые сигналы и (или) цифровые сигналы в стандартах протоколов HART или MODBUS с интерфейсом RS-485.

Описание

Принцип действия датчиков основан на использовании тензорезистивного эффекта. Датчики выпускается с двумя различными типами тензорезистивных модулей: кремний на кремнии (КНК) или кремний на сапфире (КНС). Под воздействием давления в тензомодулях происходит деформация тензорезисторов. вызывающая изменение их сопротивлений, преобразуемое в электронном блоке датчика в цифровой код, функционально связанный с измеряемым давлением. Микропроцессор электронного блока корректирует цифровой код, компенсируя нелинейность передаточной функции тензомодуля и ее температурную зависимость. Скорректированный цифровой код передается на устройство, формирующее унифицированный аналоговый и/или цифровой выходной сигнал. Для визуализации результатов измерения датчики имеют жидкокристаллический цифровой дисплей.

В состав датчиков входит блок фильтра помех (блок грозозащиты), предназначенный для защиты датчиков от электромагнитных помех большой энергии и радиочастотных помех. Датчики ТЖИУ406-М100-АС-Вн имеют взрывозащищенное исполнение (вид взрывозащиты -взрывонепроницаемая оболочка с маркировкой по взрывозащите «lExdIIBT4»).

Датчики непрерывно проводят самодиагностику состояния и имеют возможность установки уровня токового сигнала оповещения об ошибке.

Датчики имеют электронное демпфирование выходного сигнала.

Датчики соответствуют по степени защиты от проникновения пыли, посторонних тел и воды группе IP67 по ГОСТ 14254.

В зависимости от видов измеряемого давления, датчики имеют следующие обозначения:

ТЖИУ406ДИ-М100-АС-Вн    - избыточное давление

ТЖИУ406ДА-М100-АС-Вн    - абсолютное давление

ТЖИУ406ДД-М100-АС-Вн    - разность давлений

ТЖИУ406ДИВ- М100-АС-В н   - избыточное давление - разрежение

ТЖИУ406ДВ-М100-АС-Вн    -разрежение

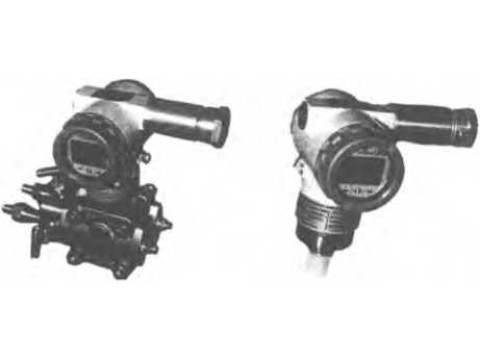

Внешний вид приборов представлен на рисунке 1

Рисунок 1 - общий вид датчиков давления типа ТЖИУ406-М100-АС-Вн

Программное обеспечение

На датчиках давления ТЖИУ406-М100-АС-Вн установлено программное обеспечение «ТМ47193».

ПО встроено в микроконтроллер ДД (датчики давления) и предназначено:

- для управления работой всей электронной схемой ДД;

- для обеспечения компенсации погрешности нелинейности и температурной погрешности первичного преобразователя ДД;

- для обеспечения вывода измеренной величины или диагностических сообщений на встроенный жидкокристаллический индикатор (ЖКИ).

ПО использует калибровочную информацию, полученную в процессе калибровки ДД при его изготовлении, и хранящуюся в энергонезависимом постоянном запоминающем устройстве (ЭСППЗУ).

ПО имеет встроенную функцию начальной и периодической циклической проверки целостности программного кода и калибровочной информации посредством подсчета контрольной суммы CRC-16.

Проверка достоверности ПО перед его записью во внутреннее постоянное запоминающее устройство (ПЗУ) микроконтроллера производится методом сличения контрольных сумм файлов, находящихся на машинном носителе данных с данными, указанными в ведомости МНЗ (ЭНЗ) ТЖИУ.687281.272ПМ26.2.

При проверке защиты ПО и определении ее уровня производится анализ технической документации на ДД и испытания на имитацию непреднамеренных и преднамеренных изменений ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1.

При работе прибора пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики датчика давления ТЖИУ406-М100-АС-Вн.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А согласно МИ 3286-2010.

Технические характеристики

Диапазоны измерений:

- избыточного давления

- разности давлений

- абсолютного давления

- избыточного давления-разрежения до (минус 0,1.. .0.. .плюс 2,4) МПа

- разрежения

Выходной сигнал:

- Аналоговый выходной сигнал, мА

- Цифровой сигнал

от (0...0Д6) кПа до (0...100) МПа от (0.. .0,16) кПа до (0...16) МПа от(0...16)кПа до (О’...25) МПа

от (минус 0,2.. .0.. .плюс 0,2) кПа

от (минус 0,4.. .0) кПа до (минус 100.. .0) кПа

от 5 до 0; от 0 до 5; от 4 до 20; от 20 до 4 Протокол HART, протокол RTU MODBUS с интерфейсом RS-485

Знак утверждения типа

Знак утверждения типа наносится фотохимическим способом на прикрепленную к датчику табличку и типографским способом и/или на титульный лист Руководства по эксплуатации.

Комплектность

В комплект поставки входят:

Датчик

Паспорт

Руководство по эксплуатации

Комплект сменных деталей

Розетка

Комплект присоединительных частей

Комплект монтажных частей

Методика поверки

- (количество в соответствии с заказом)

- 1 экз. (на каждый датчик)

- 1экз. (на датчик и партию до 10-и штук.)

- 1 комплект (на каждый датчик)

- 1 шт. (в соответствии с заказом)

- 1 комплект (в соответствии с заказом)

- 1 комплект (в соответствии с заказом)

- 1экз. (на датчик или партию до 10-и штук)

Поверка

Осуществляется по документу МИ ТЖИУ406233-2013 «Датчики давления ТЖИУ406. Методика поверки», утвержденному ФГУП «ВНИИМС» «02» апреля.2013 г.

Основные средства поверки:

- грузопоршневые рабочие эталоны РЭ- 2,5; 6,0; 60,0; 600,0; класс точности 0,02 и выше;

- манометр абсолютного давления МПА-15; класс точности 0,02;

- задатчик давления “Метран - 500 Воздух” класс точности 0,005;

- вольтметр цифровой, совместимый с ПК, класс точности не ниже 0,0015 от значения измеряемого параметра плюс две единицы младшего разряда;

- мера электрического сопротивления, класс точности не ниже 0,01;

- источник питания постоянного тока типа Б5-45;

Сведения о методах измерений

Сведения о методиках (методах) измерений содержатся в Руководстве по эксплуатации ТЖИУ .406233.ОО1РЭЗ.

Нормативные документы

ГОСТ 22520-85 “Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия”.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ 8.017-2012. ГСП. Государственный первичный эталон и государственная поверочная схема для средств измерений избыточного давления до 250 МПа.

ГОСТ 8.107-81. ГСП. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 -10’8-е-1 ■ 103 Па.

ГОСТ 8.223-76. ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7-102-?4000-102 Па.

Технические условия 4212-005-07623885-99. Датчики давления ТЖИУ406-М100

(ТЖИУ406233.001ТУЗ)

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
