Датчики давления 415М

Назначение

Датчики давления 415М (далее - датчики) предназначены для непрерывного преобразования избыточного давления, в том чнелегразрежеиия, давления-разреженияи гидростатического давления, а также абсолютного давления и разности давлении в выходной сигнал.

Описание

Функционально датчики состоят из смонтированных в корпусе тензопреобразователя и электронного устройства. Тенэопреобразовкгель представляет собой систему мембраны с пластиной из монокристаллического сапфира с пленкой кремния, на которой по интегральной технологии выполнен мост Уинстона. Тензопреобразователь основан на пьезорезистивном эффекте в полупроводниках - на изменении проводимости кристалла при его деформировании давлением. Мембрана преобразует внешнее измеряемое давление в деформацию пластины. В результате появляется разбаланс моста, пропорциональный измеряемому давлению. Электронное устройство обеспечивает питание моста постоянным током, преобразование изменения напряжения в выходной сигнал, архивирование данных измерений, индикацию и управление внешним устройством. Питание датчика осуществляется от внешнего источника постоянного тока, вывод выходного и управляющего сигналов в зависимости от исполнения осуществляется через разъем, клеммную колодку или по встроенному кабелю. Имеются исполнения датчиков с встроенным источником питания, а также с выводом сигнала по радиоканалу. Датчики имеют обыкновенное (415М), кислородное (415М-К) и взрывозащищенное исполнение с маркировкой по взрывозащите QExiallCTS X (415М-Ех) и lExdllCTS X (413М~Вн). Дпчякк обыкновенного исполнения могут применяться в помещениях со взрывоопасными зонами классов безопасности В-1а, В-16, В-1 г и В-11а; взрывозащищенные датчики предназначены для установки во взрывоопасных зонах помещений и наружных установок классов В-1 нВ-11. Измеряемая среда: жидкость, пар или газ (в т.ч. газообразный кислород и кислородсодержащие газовые смеси).

После буквенного обозначения модели имеют цифровое четырехразрядаое обозначение.

Первая цифра (модельный ряд) определяет объем сервисных функций, вторая - тип измеряемого давления, третья - верхний предел измерений, четвертая - тип присоединения к процессу.

Датчики модельного ряда 5ХХХ имеют многофункциональный электронный блок с расширенными возможностями:

- перенастройка до 8 пределов измерений (для аналоговых выходных сигналов);

- выходные сигналы: - постоянного тока, мА: 0-5 и 4-20;

- напряжения, В: 0,4-2,0-5 и 0-10;

- цифровые выходные сигналы на ба« интерфейсов RS-485, US ART, HART, USB, а также по радиоканалу;

- характеристики преобразования: линейная, корнеизвлекающая (или иная по заказу);

- электронное демпфирование выходного сигнала;

- релейный управляющий сигнал (замыкающий контакт, 4 типа уставок);

- архивирование в энергонезависимой памяти по различным алгоритмам 1000 последних значений измеренного параметра;

- многофункциональный индикаторный блок с дисплеем и клавиатурой управления, позволяющий в рабочем режиме визуально контролировать текущее значение измеряемого параметра в установленных единицах, а в режимах корректировок производить изменения параметров датчика.

Лист № 2

Всего листов 9

Релейный выход используется для дополнительного управления исполнительными системами (сигнализация, приводы механизмов).

Малогабаритные модели 7ХХХ - без индикаторного блока. Выходные сигналы аналогичны моделям 5ХХХ. Датчики могут перенастраиваться на нужный предел измерений (для аналоговых выходных сигналов).

Датчики модельного ряда 8ХХХ имеют уменьшенные габариты и электронный блок с упрошенной возможностью перенастройки до 8 пределов измерений (для аналоговых выходных сигналов). Выходные сигналы, характеристики преобразования, электронное демпфирование аналогичны моделям 5ХХХ.

Мал о габаритные модели 8ХХ8 - однопредельныс, имеют один из аналоговых выходных сигналов: в виде тока. мА: 0-5 или 4-20, или в виде напряжения. В: 0,4-2; 0-5 или 0-10.

Датчики с цифровым выходным сигналом передают информацию об измеряемой величине по линии связи в цифровом виде, устойчивом к помехам и могут объединяться в группы (от 2 до 250 в зависимости от типа сигнала и адаптера) на одной линии связи с присвоением номера Цифровой сигнал может приниматься и обрабатываться любым устройством, поддерживающим соответствующий протокол. По цифровой линии связи может дистанционно выполняться выбор и настройка основных параметров датчика.

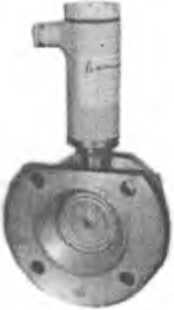

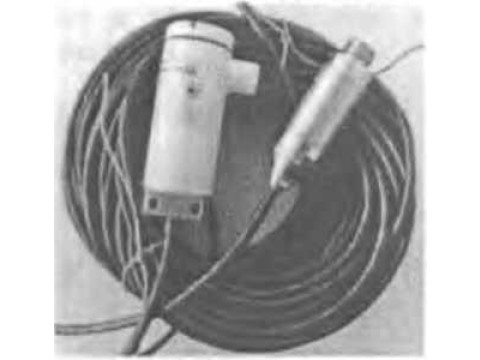

Фотографии общего вила датчиков представлены на рисунке I.

415М-ДА, 415М-ДА-Ех, 415М-ДА-Ви     мод. 50X3.

415М-ДИ. 415М-ДИ-ЕХ.

4|5М-ДИ-Вн     мод. 51X3;

415М-ДВ, 415М-ДВ-Ех.

415М-ДВ-ВИ     мод. 52X3;

415М-ДИВ. 415М-ДИВ-Ех.

415М-ДИВ-ВН   мод. 53X3

415М-ДН-ВИ мод. 5104. .5164. 41 SM-ДВ-Вн мод 5204.5244; 415М-ДИВ-В» мод. 5314 ..5364; 415М-ДД, 415М-ДД-ЕХ.

415М-ДД-Вн мод 54X4;

415М-ДИ-В» мод. 5105. ..5165;

415М-ДВ-ВН   мод. 5205 ..5245;

415М-ДИВ-Вн мод. 5315...5365;

415М-ДД, 415М-ДД-Ех.

415М-ДД-Вн мод 54X5.

415М-ДГ, 415М-ДГ’-Ех, 415М-ДГ-ВН мод. 55X5

415М-ДГ. 415М-ДГ-ЕХ мод. 55X6;

415М-ДИ, 415М-ДИ-Ех.

415М-ДИ-Вн мод 5157 5197;

415.М-ДИВ, 415М-ДИВ-Ех.

415М-ДИВ-ВН мод 5367;

415М-ДА. 415М-ДА-ЕХ

415М-ДИ. 415М-ДИ-Г.Х

415М-ДВ. 415М-ДВ-Ех

415М-ДИВ, 415М-ДИВ-ЕХ

мод. 80X3; мод. 81X3, мод. 82X3; мод. 83X3

415М-ДД 415М-ЛД-ЕХ мод. 84X4

415М-ДГ. 415М-ДГ-Ех мод 85X5

415М-ДГ. 415М-ДГ-Ех мод. 85X6

415М-ДИ. 415М-ДИ-ЕХ мод. 8157...8197;

415М-ДИВ.415М-ДИВ-ЕЖ мод.8367

415М-ДД и 41ЗМ-ДД-Ел мод. 84X2

415М-ДА. 415М-ДА-Ех мод.80Х8 и 70X3.

415М-ДИ. 415М-ДИ-ЕХ МОД.81Х8 н 71X3;

415М-ДВ. 415М-ДВ-Ех мол 82X8 и 72X3;

415М-ДИВ. 415М-ДИВ-Е* мод 83X8 и

73X3

415М-ДД и4| 5М-ДД-Е.Х мод. 74X4

415М-ДДм415М-ДД-Ех мод. 74X2

415М-ДД, 415М-ДД-Е* мод. 8408...8428

Рисунок 1 - Общий вид датчиков давлений 415М.

Лист № 4

Всего листов 9

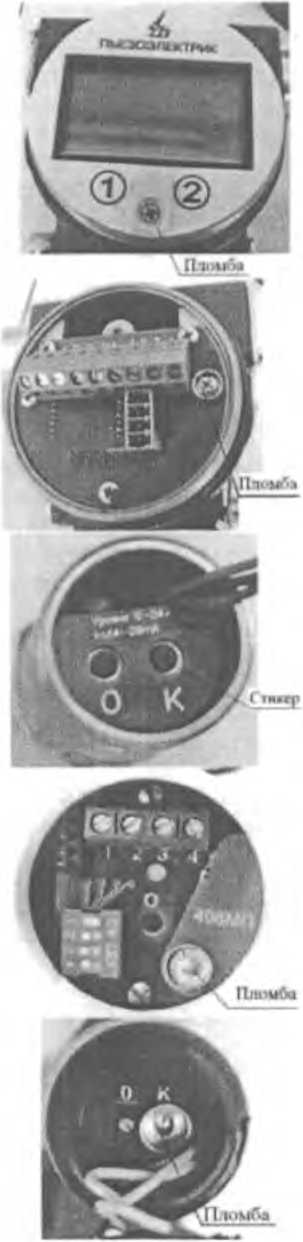

Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм или размещения наклеек приведена в рисунке 2.

Модели 5ххх пломбируются от несанкционированного доступа к элементам настройки или производителем (если заказ без поверки) или поверителем.

Модели 5ххх пломбируются также от несанкционированно! о досту па к электронным элементам производителем со стороны монтажной панели.

Модели 7ххх пломбируются стикером от несанкционированного доступа к элементам настройки или производителем (если заказ без поверки) или поверителем.

Модели 8ххх (кроме мод. 8хх8) пломбируются от несанкционированного доступа к элементам настройки или производителем (если заказ без поверки) или поверителем.

Модели 8хх8 пломбируются от несанкционированного доступа к элементам настройки или производителем (если заказ без поверки) или поверителем.

Рисунок 2 Схема пломбировки от несанкционированного доступа и обозначение мест для нанесения оттисков клейм или размещения наклеек

Программное обеспечение

На датчиках давления 415М установлено программное обеспечение.

Идентификационные данник ПО приведены в таблице 1.

Метрологически значимая часть ПО достаточно защищена с помощью специальных средств защиты. К ним относятся:

- схемотехническая конфигурация интерфейсов микропроцессора в датчике и соответствующие ей драйвера;

- исходный текст программ написан на низкоуровневом языке программирования и компилирован в машинные коды, соответствующие командам процессора;

- калибровочные данные скомпилированы в теле программного кода, данные доступные пользователю, и подлежащие считыванию, находятся в отдельной области памяти;

- программный код записан в память микропроцессора с использованием аппаратной защиты от считывания;

- расчет метрологически значимых данных производится с помощью полиномов, и соответственно калибровочные данные являются полиноминальными коэффициентами. и не представлены в явном виде, соответствующем конечным данным.

- калибровочные коэффициенты записываются в датчик на специально оборудованном месте, к которому имеет доступ ограниченное количество лиц. Программа для записи калибровочных коэффициентов привязана к оборудованию.

• микропроцессор имеет встроенные аппаратные модули для возобновления работы при возможной остановке или изменении питания, при этом изменение программного кода или калибровочных данных невозможно.

При работе прибора пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные. Вследствие этого ПО не оказывает влияния на метрологические характеристики датчиков давления 415М.

Зашита ПОот непреднамеренных и преднамеренных изменений соответствует уровню «С» согласно МИ 3286-2010.

Метрологические ■ технические характеристики

Метрологические и технические характеристики приведены в таблице 2

Таблица 2

Знак утверждения типа

Наносится на эксплуатационную документацию офсетной печатью и на этикетку датчика типографским способом.

Комплектность

В комплект поставки датчика входит:

- датчик -1 шт.;

- кабельная часть разъема (при исполнении с разъемом);

- паспорт 4.15.00.000 ПС - 1 экз.;

- руководство по эксплуатации 4.15.00.000РЭ -1 экз,;

- инструкция по настройке 4.15.00. ОООИН -1 экз.;

- упаковка.

- Методика поверки МИ 4212-415М-2014.

Для партии датчиков, направляемых а один адрес, допускается прилагать по I экз. Методики поверки, РЭ и (или) ИН на каждые 10 датчиков или другое число по согласованию с потребителем.

Поверка

Осуществляется по документу МИ 4212-415М-2014 «Датчики давления 415М. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.09.2014 г.

Основные средства поверки:

Манометр абсолютного давления МПА-15. КТ 0.01.

Микроманометр МКВ-250, КТ 0,01.

Задатчик вакуумметрического давления «Воздух 0,4В», КТ 0,01; 0,02.

Задатчик давления «Воздух 2,5»,КТ 0,01; 0,02.

Маиометрыгрузопоршневые: МП-60, МП-600,МП - 2500 I и П разряда.

Барометр БСР-1М-3, КТ 0,02;

Вакуумметр APG-M-NW16AL, КТ 0.02;

Магазин сопротивлений Р4831. КТ 0,02;

Вольтметр универсальный В7-73/1.КТ 0,02.

Сведения о методах измерений

Методы измерений приведены в Руководстве по эксплуатации 4.15.00.000РЭ.

Нормативные документы

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;

4.15.00.000 ТУ «Датчики давления 415. Технические условия».

ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.

ГОСТ Р 8.802-2012 « Государственная система обеспечения единства измерений Государственная поверочная схема для средств измерений избыточного давления до 250 МПа»

ГОСТ 8.107-81. ГСП. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне I ■10'*+I • 101 Па.

ГОСТ 8.223-76. ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне г^Ю^+ЦОООИ)2 Па.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
