Датчики давления Агат-100М модификаций 1041, 1050, 1051, 1052, 1060, 1061, 1062, 1141, 1142, 1150, 1151, 1152, 1160, 1161, 1162, 1170, 1171, 1341, 1350, 1351, 1352

Назначение

Датчики давления Агат-ЮОМ, модификаций 1041, 1050, 1051, 1052, 1060, 1061, 1062, 1141, 1142, 1150, 1151, 1152, 1160, 1161, 1162, 1170, 1171, 1341, 1350, 1351, 1352 (далее -датчики) предназначены для непрерывного измерения и преобразования измеряемой величины - давления абсолютного, избыточного, давлЬния-разрежения рабочих сред в выходной сигнал постоянного тока 4-20 мА и цифровой сигнал на базе HART-протокола.

Описание

Принцип действия датчиков основан на тензорезистивном эффекте в полупроводниковом чувствительном элементе. Под воздействием измеряемой величины мембрана деформируется, вызывая изменение сопротивления тензорезисторов чувствительного элемента, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналоге - цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а так же на устройство, формирующее унифицированный аналоговый и цифровой выходные сигналы. ;

Конструктивно датчик состоит i из первичного преобразователя давления и электронного блока обработки сигналов.

Датчики предназначены для работы во взрывобезопасных и взрывоопасных условиях. Взрывозащищенные датчики имеют виды; взрывозащиты «искробезопасная электрическая цепь» или «взрывонепроницаемая оболочка».

Датчики давления Агат-ЮОМ выпускаются в 21 модификациях, отличающихся видом измеряемого давления, верхними пределами измерений, габаритными размерами и массой.

Датчики являются изделиями однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.

Датчики являются многопредельными с возможностью изменения верхних пределов измеоений или диапазонов измерений.

Общий вид датчиков представлен на рисунках 1-3.

лиг

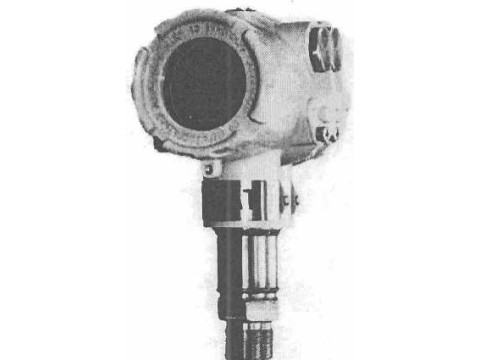

Рисунок 1 - Фото общего вида датчиков давления Агат-ЮОМ модификаций 1041,1051,1061,1141, 1151,1161, 1171,1341,1351

Рисунок 2 - Фото общего вида датчиков давления Агат-ЮОМ модификаций 1050, 1060,1150, 1160,1170,1350

Рисунок 3 - Фото общего вида датчиков давления Агат-ЮОМ модификаций 1052, 1062, 1142, 1152,1162, 1352

Программное обеспечение

Идентификационные данные встроенного программного обеспечения датчиков указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения______________________

Программное обеспечение не изменяемое и не считываемое.

Защита программного обеспечения датчиков от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.

Программа HART-конфигуратор не влияет на метрологические характеристики датчиков.

Технические характеристики

Верхние пределы измерений (ВПИ) или диапазоны измерений по ГОСТ 22520:

- для датчиков избыточного давления                        от 25 кПа до 100 МПа

- для датчиков абсолютного давления                        от 25 кПа до 16 МПа

- для датчиков давления-разрежения с различающимися по абсолютному значению ВПИ избыточного давления и разрежения, кПа:

от 31,5 кПа до 2,4 МПа от 31,5 кПа до 100 кПа

- по избыточному давлению

- по разрежению

Примечания

1 Ртах - максимальный верхний предел измерений для соответствующей модификации датчика.

2 Рв- верхний предел измерений или диапазон (измерений, на который настроен датчик.

3 Рраб - значение рабочего избыточного давления

Вариация выходного сигнала, % от ВПИ, не более Пульсация выходного сигнала, % от ВПИ, не более: - в диапазоне частот от 0,06 до 5 Гц включ.

- в диапазоне частот от 5 до 106 Гц

Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием вибрации, % от ВПИ

Выходной сигнал:

Напряжение питания постоянного тока, В

- для датчиков с аналоговым выходным сигналом

- для датчиков с цифровым выходным сигналом на базе

HART протокола

Потребляемая мощность, В А, не более

Масса (в зависимости от модификации датчика), кг

Y

0,7 у 0,5

Р.< аналоговый сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым сигналом в стандарте протокола HART

от 14 до 42

от 18,5 до 42

1,0 от 1 до 2,5

Условия эксплуатации температура окружающего воздуха, °C:

от минус 40 до плюс 80

от минус 56 до плюс 80

группа V2

IP67

100 при температуре 35°С

150 000

12

Виброустойчивость по ГОСТ Р 52931-2008 Степень защиты оболочки от проникновения пыли и воды по ГОСТ 14254-96 Относительная влажность, %, не более Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, и на табличку, прикрепленную к корпусу датчика давления Агат-ЮОМ, фотохимическим способом.

Комплектность

Поверка

осуществляется по документу МП 15-221-2012 «ГСИ. Датчики давления Агат-ЮОМ. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.

Перечень эталонов, применяемых при поверке:

Манометр абсолютного давления МПА-15. Диапазон измерений от 0,133 до 13,3 кПа, пределы допускаемой основной абсолютной погрешности ±6,65 Па; диапазон измерений от 13,3 до 133 кПа, пределы допускаемой основной абсолютной погрешности ±13,3 Па; диапазон измерений от 133 до 400 кПа, пределы допускаемой основной относительной погрешности ±0,01 % (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.840-2013).

Калибратор давления пневматический Метран-505 Воздух-1. Диапазон измерений от 0,02 до 40 кПа, класс точности 0,02 (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012 и 2-го разряда по ГОСТ 8.187-76).

- Калибратор давления РАСЕ. Диапазоны измерений избыточного давления от минус 1 до 2 бар, от минус 1 до 20 бар, от минус 1 до 172 бар, диапазоны измерений абсолютного давления от 0 до 3 бар, от 0 до 20 бар, пределы допускаемой абсолютной погрешности ±(0,005% ВПИ+0,005% измеряемой величины (ИВ) Па (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012 и ГОСТ Р 8.840-2013).

- Калибратор-контроллер давления ЭЛМЕТРО-Паскаль АЗ5. Диапазон измерений от 0 до 3,5 МПа, пределы допускаемой основной относительной погрешности ±0,025 % [(40-100) % ДИ], пределы допускаемой основной приведенной погрешности ± 0,025 % [(0-40) % ДИ] (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012).

- Калибратор-контроллер давления ЭЛМЕТРО-Паскаль А07/А01Р. Диапазоны измерений от минус 0,1 до плюс 0,1 МПа, от 0 до 0,7 МПа, пределы допускаемой основной относительной погрешности ±0,025 % [(40-100) % ДИ], пределы допускаемой основной приведенной погрешности ± 0,025 % [(0-40) % ДИ] (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012).

Манометр грузопоршневой МП-2500. Диапазон измерений от 5 до 250 МПа, класс точности 0,01 (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012).

- Барометр образцовый переносной БОП-1М, диапазон измерений от 0,5 до 110 кПа, пределы допускаемой абсолютной погрешности ± 10 Па, диапазон измерений от ПО до 280 кПа, пределы допускаемой относительной погрешности ± 0,01 % (соответствует эталону единицы давления 1 -го разряда по ГОСТ Р 8.840-2013).

- Мультиметр Agilent НР34401Д. Диапазон измерения (0-100) мВ, погрешность измерения ± (0,005 % ИВ + 0,0035 % ВПИ); Диапазон измерения от 100 мВ до 1 В, погрешность измерения ±(0,004 % ИВ + 0,0007 % ВПИ); диапазон измерения от 1 до 10 В, погрешность измерения ± (0,0035 % ИВ + 0,0005% ВПИ), диапазон измерения от 10 до 100 В, погрешность измерения ± (0,0045 % ИВ ±0,0006 % ВПИ) (соответствует эталону единицы постоянного электрического напряжения 2-го разряда по ГОСТ 8.027-2001).

Мера электрического сопротивления однозначная МС3050 М. Номинальное значение сопротивления 50 Ом. Класс точности 0,002 (соответствует эталону единицы электрического сопротивления 1-го разряда цо ГОСТ Р 8.764-2011).

Сведения о методах измерений

Методика измерений входит ' в состав руководства по эксплуатации АГСТ.100.000.00РЭ «Датчики давления Агат-ЮОМ».

Нормативные документы

1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия

2. ГОСТ Р 8.802-2012 ГСП. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа ’

3. ГОСТ Р 8.840-2013 ГСП. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па

4. ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия

5. ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования

6. ГОСТ   30852.1-2002   Электрооборудование   взрывозащищенное.   Часть   1.

Взрывозащита вида «взрывонепроницаемая оболочка»

7. ГОСТ  30852.10-2002  Электрооборудование  взрывозащищенное.  Часть  11.

Искробезопасная электрическая цепь i
