Датчики давления МТ 100

Назначение

Датчики давления МТ 100 предназначены для непрерывного пропорционального преобразования значения давления разрежения и избыточного давления жидкостей и газов в унифицированный токовый выходной сигнал.

Описание

Принцип действия датчиков основан на тензорезистивном эффекте. Измеряемое давление, воспроизводимое мембраной измерительного блока, преобразуется в силу, передаваемую на чувствительный элемент тензопреобразователя.

Под действием силы упругий элемент тензопреобразователя деформируется, изменяя сопротивление расположенных на нём тензорезисторов. Электронный блок преобразует это изменение сопротивления в токовый выходной сигнал.

В зависимости от измеряемого параметра выпускаются: датчики МТ 100Р - для измерения избыточного давления, датчики МТ 100R - для измерения разрежения, датчики МТ 100PR - для измерения избыточного давления-разрежения.

Датчики в зависимости от диапазона (предела) измерений и давления перегрузки имеют модели. Каждый датчик может быть настроен на любой из диапазонов измерений моделей, для этого они оснащены элементом для перенастройки диапазона измерений.

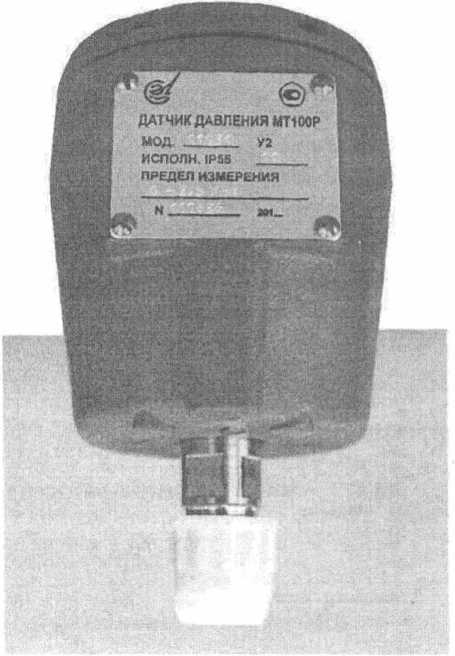

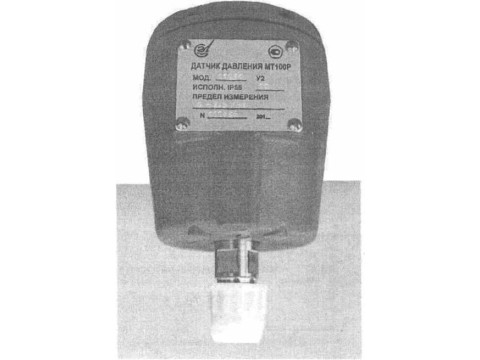

Рисунок 1 - Общий вид датчиков давления МТ 100

Датчики имеют исполнения по взрывозащите: взрывозащищённое и невзрывозащищённое.

Исполнение датчиков взрывозащищённое с видом взрывозащиты «искробезопасная электрическая цепь «ia» и уровнем взрывозащиты «особовзрывобезопасный» (О), соответствуют ГОСТ Р 51330.10; маркировка взрывозащиты «0ExiaIICT5X» по ГОСТ Р 51330.0; категория и группа взрывоопасной смеси ПС по ГОСТ Р 51330.11; группа Т5 по ГОСТ Р 51330.5; взрывозащищённое с видом взрывозащиты «взрывонепроницаемая оболочка» (d) и уровнем взрывозащиты «взрывобезопасный» (1); соответствуют ГОСТ Р 51330.1; маркировка взрывозащиты «lExdlIBT5» по ГОСТ Р 51330.0; категория и группа взрывоопасной смеси ПВ по ГОСТ Р 51330.11; группа Т5 по ГОСТ Р 51330.5.

Датчики моделей 11228-11239 имеют взрывозащищённое исполнение с видом взрывозащиты «взрывонепроницаемая оболочка». Датчики всех моделей, кроме 11228-11239, имеют взрывозащищённое исполнение с видом взрывозащиты «искробезопасная электрическая цепь» и невзрывозащищённое.

Датчики моделей 12030-12037, 12129, 12228-12237, 12328-12337-имеют мембранный разделитель.

Датчики предназначенные для работы на ОАЭ, выпускаются только в невзрывозащищенном исподн ении.

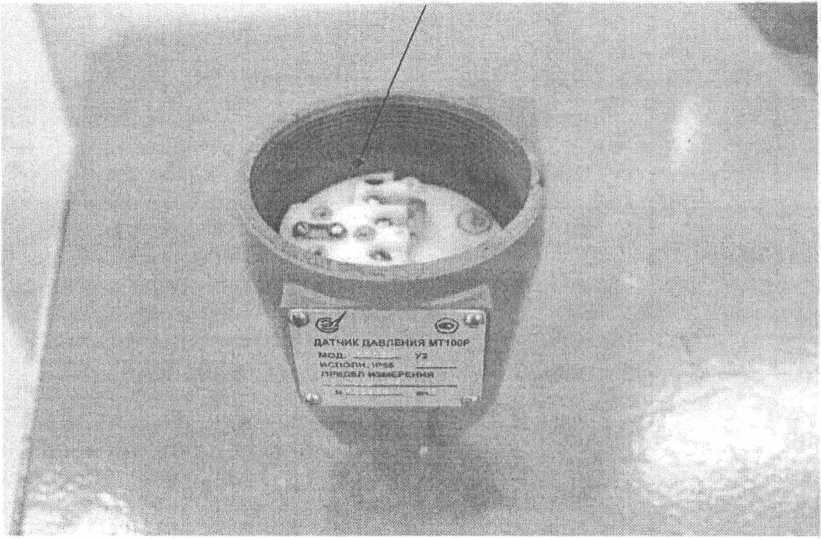

Пломбирование датчиков осуществляется в соответствии с рисунком 2, пломбируется головка винта..

пломба

Рисунок 2 - Пломбирование датчиков давления МТ 100

Технические характеристики

Диапазон (верхний предел) измерений в зависимости от исполнения и моделей датчи

ков давления МТ 100 приведенных в таблицах 1 -2. Таблица 1

Таблица 2

Примечание к таблицам 1,2:

I. Датчики с диапазоном измерений с отметкой * изготавливаются только с пределам» допускаемой основной погрешности ±0,5 и ±1,0 % диапазона измерений.

2. Датчики с пределами допускаемой основной погрешности ±1,0 % изготавлива-только по требованию заказчика.

Ннлний предел измерений датчиков всех моделей равен нулю.

Верхний предел измерений датчиков равен диапазону измерений.

Пределы допускаемой основной погрешности, у               ±0.25. ±0,5, (±1,0)%

Значения выходного сигнала, мА                                   0-5. 4-20

Вариация выходного сигнала, не более предела, равного          0,4у. 0.5у. 0,8у

Предельно допускаемое смешение «нуля», не более ±0,2; ±0.35; ±0,5 % диапазона измерений Наибольшее отклонение действительной характеристики от установленной, % 0,2; 0,25; 0,4 Напряжение питания, В

- датчиков с выходным сигналом 0-5 мА                       (Зб±0,72)

- датчиков с выходным сигналом 4-20 мА                      от 15 до 42

Потребляемая мощность датчика. В'А, нс более

- с выходным сигналом 0-5 мА                                    0.5

- с выходным сигналом 4-20 мА                                   0,8

‘.‘.тс-сг. кг. не более (в зависимости от модели)                        от 1 до 6,3

Ггбарппые размеры, мм. не более (в зависимости от модели) от 140x110x88 до 230x140x134

Исаояиеиия по устойчивости к механическим воздействиям L3 и VI по ГОСТ Р 52931

У.гдкиреька взрывозащиты                             «0ExialICT5X»; «1 ЕхсШВТ5»

По ’Шаишенносги от воздействия окружающей среды исполнение IP55 по ГОСТ 14254

Усжзшя эксплуатации в зависимости от ¥2*-для работы при температуре

климатического

исполнения:

от минус 30 °C до плюс 50 °C;

от минус 50 °C до плюс 80 °C;

от минус 55 "С до плюс 80 "С;

от плюс 5 до плюс 50 °C;

от минус 10 до плюс 80 °C;

95% при 35 °C от 84 до 106.7 100000

12

У 2** - для работы при температуре

YX.W и ТЗ** - для работы при температуре УХ.Т3.1** и ТЗ** - для работы при температуре - era хительная влажность, не более

- ашосферное давление. кПа

Средни дариботка на отказ, ч, не менее

Сге.“'иД срок службы, лет, не менее

утверждения типа

Эшк утверждения типа наносится на табличку, прикреплённую на лицевой части ляэежэ датчика. электрохимическим или типографским способом и на верхней части в Sjanpc титульного листа руководства по эксплуатации типографским способом.

Шлижжктиость средства измерений Тиэдицз л

гСулесгв.тчеГкЯ по МП 1997- 89 «Рекомендация ГСП. Преобразователи давления измери-'с’л-.ъ'е Методика поверки», утверждённой ВНИИМС 20.06.89 г.

Средства поверки:

- манометр грузопоршневой МП-2.5; МП-6; МП-60; МП-600; МП-2500, пределы допус-?д»..м:‘ й основной погрешности ± 0.02; ± 0,05 % от измеряемого давления в диапазоне измерс-~.-Э. класс точности 0.02; 0.05;

- манометр образцовый абсолютного давления МПА-15, класс точности 0,01;

- комплекс для измерения давления цифровой ИПДЦ. пределы допускаемой основной по-■редт-:.-. ти - (1.05; - 0.06 %, пределы измерений от 1 кПа до 16 МПа;

- автоматизированный задатчик избыточного давления «Воздух-250» с пределами допус-хзегмей основной погрешности ± (0,1 ■» 0,2) % от номинального значения выходного сигнала е -мерении избыточного давления в диапазоне 400-2500 Па и с пределами допускаемой ск&аеяой погрешности ±(0,2^-0,4) Па при измерении разности давлений 10-250 Па;

- автоматизированные датчики избыточного давления «Воздух-6,3», «Воздух-2,5», «Воз-г -«.-А6 . пределы допускаемой основной погрешности ±0.02 %; ± 0,05 % от действительного г..-,'-: и '.меряемого параметра;

- вольтметр универсальный цифровой Щ31. пределы допускаемой основной погрешности - . 15верхний предел измерений 5 мА;

- ьадьтметр цифровой 1Ц1516. класс точности 0.015. верхний предел измерений 5 мА;

- образцовая катушка сопротивления РЗЗ1. Сопротивление 100 Ом, класс точности 0,01;

- магазин сопротивлений РЗЗ, сопро тивление 0,1 - 99999,9 Ом. класс точности 0.2/6*10''’.

Допускается использование других средств поверки с техническими характеристиками не хлг, указанных выше.

Сведения о методах измерений

Методы измерений содержатся в документе РИБЮ 406233.005 РЭ «Датчики давления МТ 1 л Руководство по эксплуатации».

Вариативные документы, устанавливающие требования к датчикам давления МТ /W

: ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электриче-j-j.ii новыми выходными сигналами ГСП Общие технические условия».

2 ТУ4212-005-00226218-2004 Технические условия «Датчики давления МТ 100».

FmirarKxauum по области применения в сфере государственного регулирования 4&мжеч>екмя единства измерений:

- ^‘утаесгаление производственного контроля за соблюдением установленных законо-WX3S*rrwH Российской Федерации требований промышленной безопасности к эксплуатации теах.2- гретзодственного объекта.

ОСежтво с ограниченной ответственностью Энгельсское приборостроительное объе-жагзаве гСкгнал’' (ООО ЭПО «Сигнал); 413119, Россия, Саратовская обл., г. Энгельс-19;

14,5’. “f-C4--2. факс: (8453) 75-17-00, e-mail: оГПсе-ц.ероящпаГгн

Шжмпзпсльиый центр

Фсхкльное государственное унитарное предприятие «Всероссийский научно-«хжгж&гтельский институт расходометрии» (ФГУП ВПИИР); регистрационный номер ?Т. г. Казань, ул.2-ая Азинская, 7А; тел. (843) 272-70-62, факс: (843) 272-00-32, е-~ '~г~. п.

2012 г.
