Датчики давления типа КМ35
Номер в ГРСИ РФ: | РБ 03 04 6570 18 |
---|---|
Раздел: | Средства измерений давления [4] |
Категория: | Датчики давления |
Производитель / заявитель: | ООО НПП "ГКС", г. Казань |
Описание типа РБ 03 04 6570 18 [2018-08-24]
rb-03-04-6570-18_2018-08-24.pdf
|
Скачать |
Датчики давления типа КМ35 предназначены для непрерывного преобразования значения измеряемого параметра - избыточного и абсолютного давления и разности давлений и параметров, определяемых по разности давлений (уровня, плотности и расхода), нейтральных и агрессивных газообразных и жидких сред и пара в аналоговый выходной сигнал постоянного тока и постоянного напряжения или в цифровой код (цифровую индикацию).
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 04 6570 18 |
Наименование | Датчики давления типа КМ35 |
Год регистрации | 2018 |
Номер сертификата | 11723 |
Дата регистрации | 2018-05-03 |
Срок действия | 2020-11-18 |
Получатель сертификата | ООО "НПП "ГКС", г. Казань, Российская Федерация (RU) |
Производитель / Заявитель
ООО НПП "ГКС"
Адрес: ул. Московская, д. 35, г. Казань, р. Татарстан, 420111
Контакты: (843) 221-70-00, mail@nppgks.com
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по МП 56680-14. |
Признание поверки | Первичная при выпуске из производства: ООО "НПП "ГКС" (аттестат аккредитации - №RA.RU.312000, шифр поверительно клейма - ВРА) (НТК № 06-18). |
Поверители
Скачать
Описание типа РБ 03 04 6570 18 [2018-08-24]
rb-03-04-6570-18_2018-08-24.pdf
|
Скачать |
Описание типа
Назначение
Датчики давления типа КМ35 предназначены для непрерывного преобразования значения измеряемого параметра - избыточного и абсолютного давления и разности давлений и параметров, определяемых по разности давлений (уровня, плотности и расхода), нейтральных и агрессивных газообразных и жидких сред и пара в аналоговый выходной сигнал постоянного тока и постоянного напряжения или в цифровой код (цифровую индикацию).
Описание
Датчики давления типа КМ35 состоят из первичного тензорезистивного преобразователя давления в электрический сигнал и вторичного цифрового преобразователя, формирующего цифровой код, пропорциональный измеряемому давлению. После цифро-аналогового преобразования цифровой код преобразуется в унифицированный токовый выходной сигнал 4...20 мА или в цифровой код с использованием интерфейса типа HART (WirelessHART), Profibus РА и Foundation Fieldbus
Камеры высокого и низкого давления датчиков разности давлений и уровня, определяемого по разности давлений, разделены измерительной мембраной, изгибающейся в сторону меньшего давления.
Измеряемое давление, подаваемое во входную камеру датчика, вызывает деформацию измерительной мембраны, что. в свою очередь, приводит к деформации тензорезисторов и разбалансировке измерительного моста. Разбаланс напряжений с помощью электронной схемы преобразуется в унифицированный токовый сигнал 4..20мА, частотно-модулированный (HART-протокол) или цифровой (Profibus РА и Foundation Fieldbus), Благодаря наличию температурного сенсора в измерительной ячейке, контролирующего температуру заполняющей жидкости, электронная схема датчика производит необходимую компенсацию, уменьшая тем самым погрешность измерения. Мембрана может изготавливаться из керамики, нержавеющей стали, хастеллоя, тантала, монеля и покрываться золотом.
Получение информации об измеренном значении возможно в виде индикации на ЖК дисплее, устанавливаемого по заказу, на переносном пульте дистанционного управления (коммуникаторе) или на ПК.
В моделях, использующих интерфейс WirelessHART, Profibus и Foundation Fieldbus, отсутствует аналоговый выходной сигнал и, таким образом, погрешность соответствующего цифроаналогового преобразования исключается. Датчики давления типа КМ35 для измерений давления и уровня могут комплектоваться разделительными мембранами.
Датчики давления типа КМ35 относятся к «интеллектуальным» датчикам и имеют следующие функции:
- самодиагностика и режимы имитации сенсора и электроники;
- дистанционная перенастройка диапазонов измерения с помощью переносного пульта дистанционного управления (коммуникатора) или ПК или с использованием внутренних или внешних клавиш настройки;
- передача информации об измеряемом давлении на другие измерительные или управляющие системы или на ПК (в том числе по радиоканалу);
- представление результатов измерений в любых единицах измеряемых параметров, свободно программируемый дисплей.
Датчики давления типа КМ35 выпускаются в разных модификацДя^^кЬгорью отличаются друг от друга видом измеряемого давления (избыточное, абсолкутрое й^азнбеть давлений), диапазонами измеряемого давления, а так же классом точности. ; J I)
Датчики давления типа КМ35 могут комплектоваться разделителями разных типов: (фланцевые, бесфланцевые, миниатюрные, быстросъёмные, трубчатые и т.п.), а также другими аксессуарами и принадлежностями.

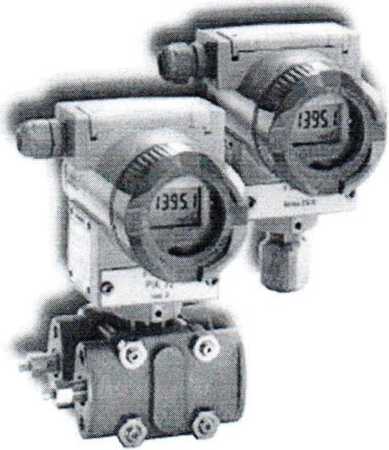

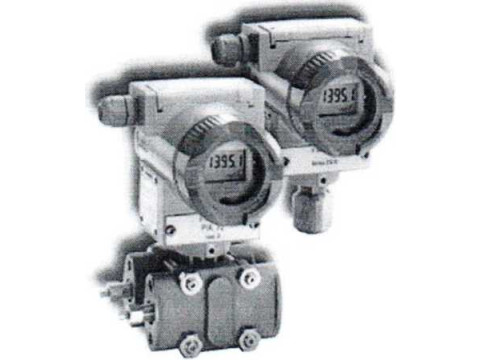

Рис. 1. Общий вид датчиков давления типа КМ35
Технические характеристики
Таблица 1
Наименование параметра и характеристики |
Модель | |||
КМ35-АИ | ||||
4133 |
4134 |
4135 |
1120 | |
Пределы измерений: избыточного давления, МПа абсолютного давления, МПа |
от 0 до 70 от 0 до 1,6 |
от 0 до 32 от 0 до 32 | ||
Коэффициент перенастройки (к) |
для избыточного давления 100:1 для абсолютного давления 30:1 |
- | ||
Диапазон допускаемой основной погрешности, % |
для избыточного давления: ±(0,0029*к+ 0,071) при к 0 ± (0,0045*к+ 0,071) при 10<к^0 ± (0,005 *к+0,05) при 30<к^00 для абсолютного давления: ± 0.2 при к <10 ± 0,4 при 10<к ^0 |
для избыточного давления: ± 0,075 или ± 0,05(опция) для абсолютного давления: ±0,2 |
± 0,325 |
Дополнительная погрешность от воздействия изменений температуры окружающего воздуха, % |
для избыточного давления: ± (0,08*к+0,1) при Т=(-10..+60) °C ±(0,1*к+0,15)/10°С при Т=(-50...-10) °C Т=(+60...+85) °C для абсолютного давления: ± (0,2*к+0,3) при Т=(-10...+60)°С ±(0,2*к+0,3)/10°С при Т=(-50...-10) °C Т=(+60...+85) °C |
для избыточного давления: ±0.3 при Т=(-10... +60)°С ±0,25/10К при Т=(-50 ...-10) °C и Т=(+60...+85) °C для абсолютного давления: ±0,5 при Т=(-10...+60) °C ±0,5/10К при Т=(-50...-10) °C и Т=(+60 ...+85) °C |
± 0.25/10°С | |
Температура окружающего воздуха, °C |
от -50 до +85 |
от -50 до +80 | ||
Выходной сигнал |
4...20 мА; HART |
Profibus РА |
Foundation Fieldbus |
Радиосигнал 2,4 ГГц WirelessHART |
Напряжение питания, В (постоянного тока) |
10,5...45 10,5...30 |
9...32 9...24 |
9...32 9...24 |
Встроенный аккумулятор 3,6 ' В |
Масса, не более, кг. |
от 1 до 13 | |||
Г абаритные размеры, не более, мм (ДХШХВ) |
270х154х246 |
Таблица 2
Наименование параметра и характеристики |
Модель | |
КМ35-И | ||
4033 |
4034 4035 | |
Пределы измерений избыточного давления, МПа |
0...70 | |
Коэффициент перенастройки (к) |
100:1 | |
Пределы допускаемой основной погрешности, % |
±(0,0029*к+0,071) при к <10 ± (0,0045* к+0,071) при 10<к^0 ± (О,ОО5*к+О,О5) при 30<к ^00 |
± 0,075 или ± 0,05 (опция) |
Дополнительная погрешность от воздействия изменений температуры окружающего воздуха, % |
±(0,08*к+0,1) при Т=(-10...+60)°С ± (0,1*к+0,15)/10°С при Т=(-50..-10) °C и Т=(+60 ,..+85) °C |
±0,3 при Т=(-10... +60) °C ±0,25/ 10°С при Т=(-50...-10) °C и Т=(+60...+85) °C | |
Температура окружающего воздуха, °C |
от -50 до +85 | ||
Выходной сигнал |
4...20 мА; HART |
Profibus РА |
Foundation Fieldbus |
Напряжение питания, В (постоянного тока) |
10,5...45 10,5...30 |
9...32 9...24 |
9...32 9...24 |
Масса, не более, кг. |
от 1 до 13 | ||
Габаритные размеры, пе более, мм (ДхШхВ) |
166x91x1 Ц,5 |
Таблица 3
Наименование параметра и характеристики |
Модель | |||
КМ35-А | ||||
4233 4333 |
4234 4334 |
4235 4335 | ||
Диапазон измерений абсолютного давления, МПа |
от 0 до 10 | |||
Коэффициент перенастройки (к) |
30:1 | |||
Пределы допускаемой основной погрешности, % |
± 0,1 при к <10 ± 0,2 при 10<к^0 |
±0,1 | ||
Дополнительная погрешность от воздействия изменений температуры окружающего воздуха, % |
± (0,08* к+0,1) при Т=(-10...+60)°С ±(0,1*к+0,15)/10°С при Т=(-50..-10) °C и Т=(+60 ...+85)°С |
± 0,3 при Т=(-10... +60) °C ± 0,25/ 10°С при Т=(-50...-10) °C и Т=(+60...+85) °C | ||
Температура окружающего воздуха, °C |
от -50 до +85 | |||
Выходной сигнал |
4...20 мА; HART |
Profibus РА |
Foundation Fieldbus | |
Напряжение питания, В (постоянного тока) |
10,5...45 10,5...30 |
9...32 9...24 |
9...32 9...24 | |
Масса, не более, кг. |
от 1 до 13 | |||
Габаритные размеры, не более, мм (ДхЩхВ) |
166x91x111,5 | |||
Г ® \ Госумпс’**-*" (*■ и срепсч / (Беларусь/ |
Для документов
Таблица 4
Наименование параметра и характеристики |
Модель | ||||||
КМ35-Д | |||||||
4433 4533 |
4434 4534 |
4435 4535 |
4633 |
4634 |
4635 | ||
Диапазон измерений, МПа |
от 0 до 3 |
от 0 до 0,5 | |||||
Коэффициент перенастройки (к) |
для линейной хар для корневой ха |
актеристики 100:1 эактеристики 30:1 |
100:1 | ||||
Пределы допускаемой основной погрешности, % |
для линейной характеристики: ± (0,0029*к+0,071) при к^О ±(0,0045 *к+0,071 ) при 10<к<30 ±(0,005 *к+0,05) при 30<к:3 00 для корневой характеристики: ±(0,1 ...0,2) при к^0±(0,2 ... 0,4) при 10<к^0 |
для линейной характеристики: ± 0,075 или ± 0,05(опция) для корневой характеристики: ±(0,1 ... 0,2) |
±0.15 при к^0 ±0,3 при 10<к^0 ±(0,0075*к+0.075) при 30<к<100 |
±0,15 | |||
Дополнительная погрешность от воздействия изменений температуры окружающего воздуха, % |
±(0,08*к+0.1) при Т=(-Ю...+60)°С ±(0,1*к+0,15)/10 К при Т=(-50...-10)°С и Т=(+60...+85) °C |
±0,3 при Т=(-10...+60)°С ±0.25/10К при Т=(-50...-10)°С и Т=(+60...+85)°С |
для 250 мбар ±(0,5*к+0,2) при Т=(-Ю...6О) °C ±(0,25*к+0,15)%/10 К при Т=(-50...-10)°С Т=(60...85)°С для 600 мбар ±(0,3*к+0,2) при Т= (-10...60) °C ±(0,15*к+0,15)%/ 10 К при Т=(-50..-10) °C Т= (60...85) °C для 1600 и 5000 мбар ± (0,25*к+0,2) при Т= (-10...60) °C ±(0,12*к±0,15)%/ 10 К при Т=(-50 ...-10) °C Т= (60 ...85) °C |
для 250 мбар ±0,7 при Т=(-10...60)°С ±0.4%/ 10 К при Т=(-50...-10) °C Т=(60...85) °C для 600 мбар ±0,5 при Т=(-10... 60) °C ±0,3 %/ 10 к при Т=(-50 ...-10) °C Т=(60... 85) °C для 1600 и 5000 мбар ±0,45 приТ=(-10... 60) °C ±0,27 %/ 10 К при Т=(-50 ...-10) °C Т=(60... 85) °C | |||
Температура окружающего воздуха, °C (в зависимости от исполнения) |
от-50 до 85: |
// |
л'7с-
Выходной сигнал |
4...20 мА, HART |
Profibus РА |
Foundation Fieldbus |
4...20 мА, HART |
Profibus РА |
Foundatio п Fieldbus |
Напряжение питание, В (пост.тока) |
10,5...45 10,5...30 |
9...32 9...24 |
9...32 9...24 |
10,5...45 10,5...30 |
9...32 9...24 |
9...32 9...24 |
Масса, не более, кг |
4.5 |
от 11 до 13 | ||||
Г абаритные размеры, не более, мм (Д;Ш;В) |
198x100x144 |
198x185x144 |
Знак утверждения типа
Знак утверждения типа наносится на корпус датчика фотохимическим методом, а иа техническую документацию типографским методом.
Комплектность
В комплект поставки входит:
- датчик давления;
- разделитель;
- паспорт;
- руководство по эксплуатации;
разрешение на применение;
- копия свидетельства об утверждении типа средств измерений;
- методика поверки.
Поверка
осуществляется по методике поверки МП 56680-14 «Датчики давления типа КМ35. Методика поверки», утвержденной ФГУП ВНИИМС 09 декабря 2013 г.
Перечень основного оборудования, необходимого для поверки:
Грузопоршневой манометр МП-2,5, МП-6, МП-60, МП-600 I и II разрядов
Задатчики давления Воздух-1600 и Воздух-2,5
Вольтметр образцовый класс точности не ниже 0,01
Магазин сопротивлений класс точности не ниже 0.01
Сведения о методиках (методах) измерений представлены в паспортах на приборы.
Нормативные документы
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
2. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей ».
3. ТУ 4212-010-94291860-2013 «Датчики давления типа КМ35. Технические условия».
Рекомендации к применению
Осуществление производственного контроля над соблюдением установленных законодательством Российской Федерации требований промзмйкгн^^Убезопасности к
эксплуатации опасных производственных объектов. |
/7 1 П Ц \ средств измерений / II \\ \ Республики Беларусь / ] \\ \Для документов/ // |
