Датчики давления МТ 101
Номер в ГРСИ РФ: | РБ 03 04 6234 17 |
---|---|
Раздел: | Средства измерений давления [4] |
Категория: | Датчики давления |
Производитель / заявитель: | ООО ЭПО "Сигнал", г. Энгельс, Саратовская обл. |
Описание типа РБ 03 04 6234 17 [2017-08-15]
rb-03-04-6234-17_2017-08-15.pdf
|
Скачать |
Датчики давления МТ 101 предназначены для непрерывного пропорционального преобразования избыточного давления, давления-разрежения, абсолютного давления и разности давлений жидкостей и газов в унифицированный выходной сигнал.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 04 6234 17 |
Наименование | Датчики давления МТ 101 |
Год регистрации | 2017 |
Номер сертификата | 10987 |
Дата регистрации | 2017-03-29 |
Срок действия | 2021-12-21 |
Получатель сертификата | ООО ЭПО "Сигнал", г. Энгельс Саратовской обл., Россия (RU) |
Производитель / Заявитель
ООО ЭПО "Сигнал"
Адрес: г. Энгельс Саратовской обл.
Контакты: +7 8453 75-04-72, 75-17-00 / www.eposignal.ru
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверку СИ, в т.ч. находящихся в эксплуатации, проводить по СТБ 8069-2017. |
Признание поверки | Первичная при выпуске из производства: ООО ЭПО "Сигнал" (аттестат аккредитации - №РОСС СОБ 3.00142.2013, шифр поверительного клейма-АНС) по СТБ 8056-2015 с оформление свидетельства о поверке или указанием СТБ и нанесением оттиска поверительного клейма в паспорт (НТК №03-17, НТК 10-18). |
Поверители
Скачать
Описание типа РБ 03 04 6234 17 [2017-08-15]
rb-03-04-6234-17_2017-08-15.pdf
|
Скачать |
Описание типа
Назначение
Датчики давления МТ 101 предназначены для непрерывного пропорционального преобразования избыточного давления, давления-разрежения, абсолютного давления и разности давлений жидкостей и газов в унифицированный выходной сигнал.
Описание
Принцип действия датчиков основан на тензорезистивном эффекте.
Датчики давления МТ 101 представляют собой единую конструкцию, состоящую из первичного мембранного тензопреобразователя давления и электронного блока.
Измеряемое давление, воспроизводимое мембраной измерительного блока, преобразуется в силу, передаваемую на чувствительный элемент тензопреобразователя. Под действием силы упругий элемент тензопреобразователя деформируется, изменяя сопротивление расположенных на нем тензорезисторов. Электронный блок преобразует это сопротивление в унифицированный выходной сигнал. Общий вид датчиков давления приведен на рисунке 1.

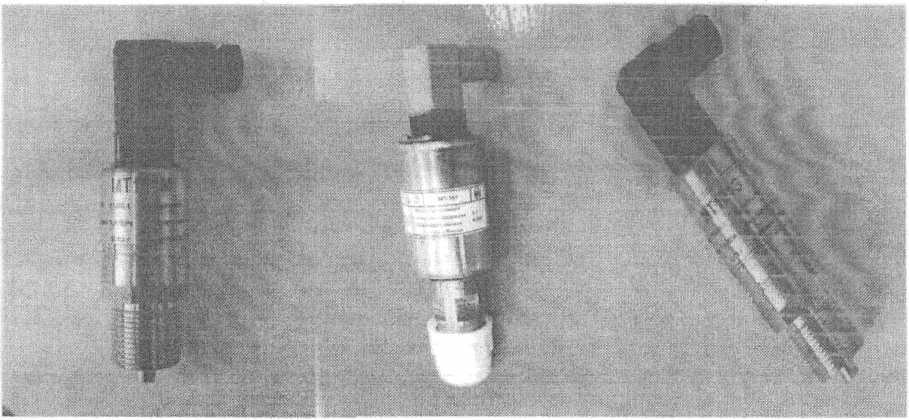

Рисунок 1 - Общий вид датчиков давления МТ 101
Датчики давления имеют взрывозащищенное исполнение с видом взрывозащиты «искробезопасная» электрическая цепь <4а» и уровнем взрывозащиты «особовзрывобезопасный» (0).
В зависимости от верхнего предела измерений датчики имеют два исполнения:
- датчики давления исполнения Т, М, М1.Э являются однопредельными изделиями;
- датчики давления исполнения К являются многопредельными изделиями и могут быть перенастроены.
По устойчивости к климатическим воздействиям, датчики имеют исполнения: УХЛ3.1, У2, ТЗ.
На датчиках давления МТ 101 предусмотрена надежная защита от несанкционированных вмешательств путем применения неразъемного соединения методом завальцовки в соответствии с рисунком 2, а также пломбируется плата пломбировочной чашкой, которая крепится винтом с углублением для пломбирования.

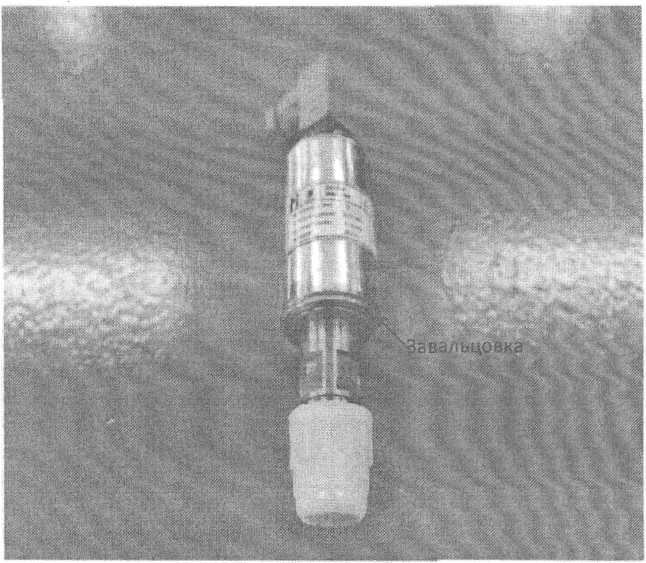

Рисунок 2 - Место завальцовки.
Технические характеристики
Верхний предел измерений и допускаемое давление перегрузки датчиков:
Обозначение датчика |
Единица давления |
Диапазон измерений |
Допускаемое давление перегрузки, МПа | ||
Предельное |
Рабочее | ||||
МТ101-М, МТ101-М1, МТ101-Э |
кПа |
1,0; 1,6; 2,5; 4,0; 6,0 (6,3); 10; 16; 25; 40 |
0,1 | ||
60 (63) |
0.16 |
- | |||
100 |
0,25 |
- | |||
160 |
0,4 | ||||
МТ101-К, МТ101-Т, МТ101-М, МТ101-М1, МТ101-Э |
МПа |
0,25; 0,4; 0,6 (0,63); 1,0 |
1.6 |
1,25 | |
0,4; 0,6 (0,63); 1,0; 1,6 |
2,5 |
2,0 | |||
0,6 (0,63); 1,0; 1,6; 2,5 |
4,0 |
3,0 | |||
1,0; 1,6; 2,5; 4,0 |
6,3 |
5,0 | |||
1,6; 2,5; 4,0; 6,0(6,3) |
10 |
8 | |||
2,5; 4,0; 6,0(6,3); 10 |
16 |
12,5 | |||
4,0; 6,0(6,3); 10; 16 |
25 |
20 | |||
6; 10; 16;25 |
40 |
30 | |||
10; 16; 25; 40 |
56 |
46 | |||
16; 25; 40; 60 (63) |
80 |
72 | |||
25; 40; 60 (63); 100 |
125 |
110 | |||
-0,1 |
0,15; 0,3; 0,5 (0,53); 0,9 |
1,6 |
1,25 | ||
0,3; 0,5 (0,53); 0,9; 1,5 |
2,5 |
2,0 | |||
0,5 (0,53); 0,9; 1,5; 2,4 |
4,0 |
3,0 | |||
0,9; 1.5: 2,4; 3,9 |
6,3 |
5,0 |
Верхний предел измерений датчиков равен диапазону7 измерений.
Нижний предел измерений датчиков равен нулю.
Диапазон измерений датчиков избыточного давления - разрежения равен сумме абсолютных значений верхних пределов измерений по избыточному давлению и разрежению
Пределы допускаемой основной погрешности, %, от диапазона измерений ±0,15; ±0,2; ±0,25; ±0,5 Выходной сигнал постоянного тока, мА:
- для исполнения Т, К 0-5 или 4-20
- для исполнения М
- для исполнения Э напряжение постоянного тока, В 0-2 или (0,4-2)
- для исполнения Ml постоянного тока, мА
или напряжение постоянного тока, В 0-5,0-10
Вариация выходного сигнала, не более предела равного
Наибольшее отклонение действительной характеристики преобразования ум от установленной зависимости, не более: ±0,15 % для датчиков с пределами допускаемой основной погрешности ±0,15; ±0,2 % и ±0,2; ±0,25 % для датчиков с пределами допускаемой основной погрешности ±0,25; ±0,5 %.
Предельно допускаемое смещение «нуля» и дополнительная погрешность, вызванная изменением температуры окружающего воздуха в рабочем диапазоне температур, не более ±0,15; ±0,2; ±0,25; ±0,45 % диапазона измерений на каждые 10 °C для датчиков с пределами допускаемой основной погрешности ±0,15; ±0,2; ±0,25; ±0,5 % соответственно.
Напряжение питания, В
- для исполнения Т, К, М, М1 от 10 до 42
- для исполнения Э от 3,2 до 5,6
Потребляемая мощность датчика, не более - для исполнения Т, К, М, Ml, Вт
- для исполнения Э, мВт
Масса, кг, не более
Габаритные размеры, мм, не более 134x40x34
Средняя наработка на отказ, ч, не менее 250000
Средний срок службы, лет, не менее
Маркировка взрывозащиты 0ExiaIlCT5X
Степень защиты от воды и пыли IP65 по ГОСТ 14254-96
Условия эксплуатации в зависимости от климатического исполнения по ГОСТ 15150-69 температура окружающего воздуха, °C:
- для климатического исполнения У2*
от минус 30 до плюс 50 и от минус 50 до плюс 50 от минус 40 до плюс 80 и от минус 50 до плюс 80 от плюс 5 до плюс 50 от минус 10 до плюс 80 95% при 35
- для климатического исполнения У2**
- для климатических исполнений УХЛ3.1* и ТЗ*
- для климатического исполнения УХЛ3.1** и ТЗ** относительная влажность окружающего воздуха, не более
Знак утверждения типа
наносится на табличку, закрепленную в центральной части корпуса датчика типографским способом, а также в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Комплектность
Комплектность датчиков давления МТ 101:
Обозначение |
Наименование |
Количество |
Примечание |
Датчик давления МТ 101 |
1 шт. |
В соответствии с заказом | |
РИБЮ 406233.092 РЭ |
Датчик давления МТ 101 Руководство по эксплуатации |
1 экз. | |
Комплект монтажных частей |
1 комп |
Поверка
осуществляется по документу МИ 1997-89 «Рекомендация ГСИ. Преобразователи давления измерительные. Методика поверки».
Средства поверки:
- манометр грузопоршневой МП-2,5; МП-60; МП-600; МП-2500, пределы допускаемой основной погрешности ±0,02; ±0,05 % от измеряемого давления в диапазоне измерений, класс точности 0,02; 0,05;
- манометр эталонный абсолютного давления МПА-15, класс точности 0,01;
- комплекс для измерения давления цифровой ИПДЦ, пределы допускаемой основной погрешности ±0,05; ±0,06 %, пределы измерений от 1 кПа до 16 МПа;
- автоматизированный задатчик избыточного давления «Воздух-250» с пределами допускаемой основной погрешности ±(0,1+0,2)% от номинального значения выходного сигнала при измерении избыточного давления в диапазоне 400-2500 Па с пределами допускаемой основной погрешности ±(0,2+0,4) Па при измерении разности давлений 10-250 Па;
- автоматизированные задатчики избыточного давления «Воздух-6,3», «Воздух-2,5», «Воздух-1,6», пределы допускаемой основной погрешности ±0,02 %; ±0,05 % от действительного значения измеряемого параметра;
- вольтметр универсальный Щ31, напряжение постоянного тока до 10 В, класс точности 0,005
- вольтметр цифровой Щ1516, класс точности 0,015, верхний предел измерений 5 мА;
■ катушка электрического сопротивления Р331. Сопротивление 100 Ом, класс точности 0,01;
- магазин сопротивлений РЗЗ, сопротивление 0,1-99999,9 Ом, класс точности 0,2/6* 10-6.
Сведения о методах измерений
Методы измерений содержатся в документе РИБЮ 406233.092 РЭ-ЛУ «Датчики давления МТ 101. Руководство по эксплуатации».
Нормативные документы
1. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
2. МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
3. ТУ 4212-011 -00226218-2006 Датчики давления МТ 101. Технические условия.
Рекомендации к применению
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
Другие Датчики давления
