Датчики давления малогабаритные КОРУНД
| Номер в ГРСИ РФ: | РБ 03 04 4868 17 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Датчики давления |
| Производитель / заявитель: | ООО "СТЭНЛИ", г. Москва |
Датчики давления малогабаритные КОРУНД предназначены для непрерывного измерения и преобразования величины измеряемого параметра - абсолютного и избыточного давления, в том числе разрежения, давления-разрежения, гидростатического давления и разности давлений жидких и газообразных сред, в унифицированный электрический выходной сигнал, цифровой сигнал на базе HART-протокола, цифровой сигнал по стандарту RS 485 Modbus RTU.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 4868 17 |
| Наименование | Датчики давления малогабаритные КОРУНД |
| Год регистрации | 2017 |
| Номер сертификата | 10961 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2021-08-26 |
| Получатель сертификата | ООО "СТЭНЛИ", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО "СТЭНЛИ"
Адрес: г. Москва
Контакты: (095) 917-87-53
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по КТЖЛ.406234.003 МП (2016 г.). |
| Признание поверки | Первичная при выпуске из производства: ВНИИМС (аттестат аккредитации - №RA.RU.311493, шифр поверительного клейма - М)(НТК №02-17). |
Поверители
Скачать
|
Описание типа РБ 03 04 4868 17 [2017-06-19]
rb-03-04-4868-17_2017-06-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 4868 17 [2012-08-02]
rb-03-04-4868-17_2012-08-02.pdf
|
Скачать |
Описание типа
Назначение
Датчики давления малогабаритные КОРУНД предназначены для непрерывного измерения и преобразования величины измеряемого параметра - абсолютного и избыточного давления, в том числе разрежения, давления-разрежения, гидростатического давления и разности давлений жидких и газообразных сред, в унифицированный электрический выходной сигнал, цифровой сигнал на базе HART-протокола, цифровой сигнал по стандарту RS 485 Modbus RTU.
Описание
Датчик содержит первичный преобразователь и электронный блок. Для присоединения к источнику давления датчик имеет присоединительный узел в виде штуцера, фланца, или ниппеля. Для присоединения к линии связи датчик содержит электрический разъем или сальниковый ввод с клеммной колодкой, или выводной кабель. Для визуализации величины измеряемого давления датчик может содержать светодиодную или жидкокристаллическую индикацию. Элементы датчика собранны в единой конструкции.
Принцип действия датчика основан на изменении электрических характеристик первичного преобразователя при изменении давления, воздействующего на его мембрану. Сигнал первичного преобразователя поступает на электронный блок, где преобразуется в унифицированный сигнал постоянного тока и (или) в цифровой вид протоколов HART, MODDUS RTU.
Датчики выпускаются в различных исполнениях: По виду измеряемого давления
По уровню взрывозащиты
По степени защиты от пыли и воды
По выходному интерфейсу
ДИ; ДДИ - избыточное давление;
ДЦ; ДДИ - разность давлений;
ДР; ДДР; ДДНР - разрежение;
ДА; ДДА - абсолютное давление;
ДИТ - давление гидростатическое;
ДИВ; ДЦИВ - давление-разрежение. 0ExiaHCT5_X; lExibIICT5_X
IP65; IP66; IP67; IP68 аналоговый выходной сигнал; цифровой выходной сигнал; аналоговый выходной сигнал плюс цифровой

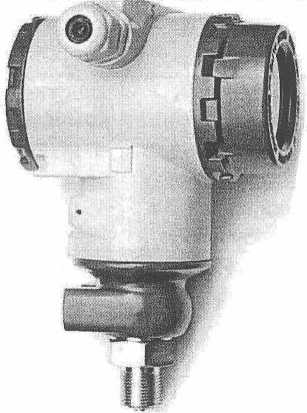

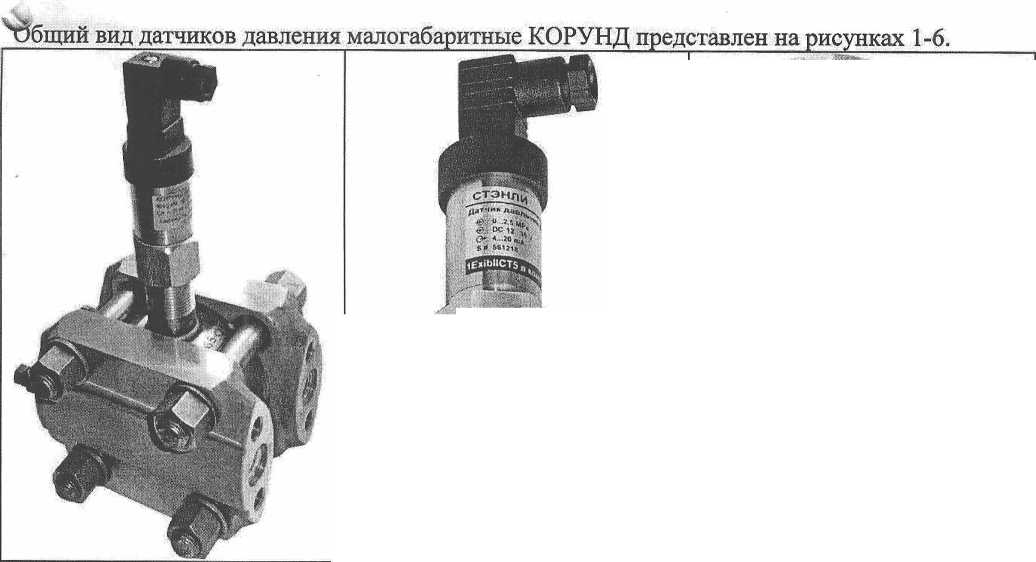

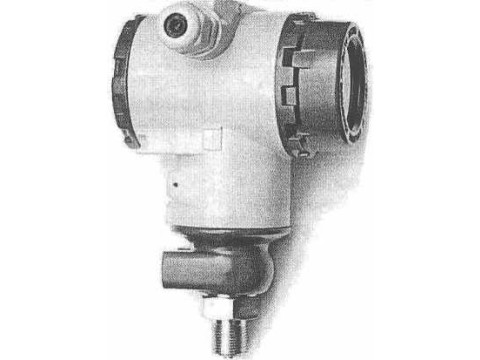

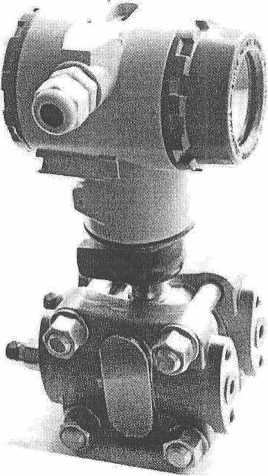

Рис. 1 - Общий вид датчиков давления малогабаритных КОРУНД-ДЦ (корпус 325)
Рис. 3 - Общий вид датчиков давления малогабаритных КОРУНД-ДР (корпус АЛ1)
Рис. 2 - Общий вид датчиков давления малогабаритных КОРУНД-ДИ (корпус 325)
Рис. 4 - Общий вид датчиков давления малогабаритных КОРУНД-ДА (корпус АЛ1)
Рис. 5 - Общий вид датчиков давления малогабаритных КОРУНД-ДИГ (корпус 551)
Рис - 6. Общий вид датчиков давления малогабаритные КОРУНД-ДИВ (корпус 325)
На датчиках установлено программное обеспечение в соответствие с таблицей 1.
Лист№ 3
Всего листов 5
Таблица 1
|
Наименование |
Идентификационное наименование |
Версия (идентификационный номер) |
Контроль ная сумма исполняв мого кода |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Внутреннее ПО датчика с HART-протоколом |
main(9) |
10 |
ОООАЗЗА D |
PHYTON ChipProg-40 |
|
Внутреннее ПО датчика с протоколом noMODBUS-RTU |
modbus(2) |
2 |
000АЕ016 |
PHYTON ChipProg-40 |
Конструкция приборов исключает возможность несанкционированного влияния на ПО датчиков и измерительную информацию. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Технические характеристики
Таблица 2
|
Верхние пределы измерения разности давлений: ДД ДД-Н |
от 0,25 кПа до 16 МПа от 3 кПа до 4 МПа |
|
Верхние пределы измерения избыточного давления: ДДИ ДИ |
от 0,25 кПа до 16 МПа от 0,25 кПа до 250 МПа |
|
Верхние пределы измерения разрежения: ДДР |
от 0,25 кПа до 100 кПа от 0,25 кПа до 100 кПа |
|
Верхние пределы измерения абсолютного давления: ДЦА |
от 2,5 кПа до 16 МПа от 10 кПа до 60 МПа |
|
Верхние пределы измерения давления-разрежения: ДДИВ |
от минус 20 кПа до плюс 20 кПа от минус 100 кПа до плюс 2500 кПа |
|
Верхние пределы измерения гидростатического давления: ДИТ, |
от 0,25 до 200 м вод. ст |
|
Пределы допускаемой основной погрешности в % от диапазона измерения: |
±0,1; ±0,15; ±0,25; ±0,5; ±1,0 |
|
Пределы допускаемой дополнительной погреппй&и?^5^ вызванной отклонением температуры от (23±2) °C, выраженной в % от диапазона измерений на каждые 10 °C от средней точки диапазона: |
от ±0,06 до ±0,1 (для у = ±0,1; ±0,15) от ±0,08 до ±0,17 (для у = ±0,25) от ±0,12 до ±0,27 (для у = ±0,5) от ±0,2 до ±0,33 (для у = ±1) |
|
Информативные параметры выходного сигнала: | |
|
Аналоговый сигнал постоянного тока, мА |
от 4 до 20 (от 20 до 4); от 0 до 20 (от 20 до 0); от 0 до 5 (от 5 до 0) |
|
Аналоговый сигнал постоянного тока, В |
от 0 до 10 (от 10 до 0) |
|
Аналоговый сигнал постоянного тока, мА |
от 4 до 20 (от 20 до 4) совмещенный с цифровым сигналом на базе HART -протокола |
|
Цифровой сигнал |
На базе интерфейса RS 485 |
|
Напряжение питания постоянного тока, В |
от 9 до 36 |
|
Датчики устойчивы к температурам окружающей среды в диапазоне, °C |
от минус 40 до плюс 80 |
|
Средний срок службы, лет, не менее |
15 |
|
Масса датчиков (в зависимости от модели), кг |
от 0,07 до 12 |
|
Габариты датчиков (в зависимости от модели), мм |
от 016x93 до 116х166х 295 |
Знак утверждения типа
наносится на корпус датчика методом липкой аппликации и на титульный лист Руководства по эксплуатации КТЖЛ.406234.002РЭ типографским способом.
Комплектность
В комплект поставки входят:
- Датчик давления малогабаритный КОРУНД;
- Руководство по эксплуатации;
- Паспорт;
- Методика поверки.
Поверка
осуществляется по документу КТЖЛ. 406234.003 МП «Датчики давления малогабаритные
КОРУНД. Методика поверки», утвержденному ФГУП «ВНИИМС» 11.07.2016 г.
Перечень основных средств, применяемых при поверке:
Манометры избыточного давления грузопоршневые:
МП-6, МП-60, МП-600, МП-2500 (регистрационный номер 31703-06).
Мановакуумметр грузопоршневой МВП-2,5; (регистрационный номер 1652-99).
Манометр абсолютного давления МПА-15; (Регистрационный номер 4222-74).
Задатчики давления «Воздух-1600» (Регистрационный номер 12143-04).
Задатчики давления «Воздух-6,3» и «Воздух-2,5», (Регистрационный номер 10610-00).
Вольтметр универсальный Щ31; (регистрационный номер 6027-01).
Мера электрического сопротивления РЗОЗО сопротивления 100 Ом; (регистрационный номер 8238-81).
Источники питания аналоговые с цифровой индикацией Б5-40М, Б5-43М, Б5-44М, Б5-45М, Б5-50М. (Регистрационный номер 49791-12).
Знак поверки, в случае нанесения в виде наклейки, наносится на боковую поверхность корпуса, а в виде оттиска каучукового клейма наносится в свидетельство о поверке и (или) в паспорт.
Нормативные документы
ГОСТ 22520-85. Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ Р 8.802-2012. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа.
ГОСТ Р 8.840-2013. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 -НО в шестой степени Па.
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.
ТУ 4212-002-29301297-16. Датчики давления малогабаритные КОРУНД. Технические условия.
