Датчики давления микропроцессорные СЕНСОР-М
| Номер в ГРСИ РФ: | РБ 03 04 4931 16 |
|---|---|
| Раздел: | Средства измерений давления [4] |
| Категория: | Датчики давления |
| Производитель / заявитель: | Частное предприятие "БелСенсор", п. Колодищи, Минская обл. |
|
Описание типа РБ 03 04 4931 16 [2020-04-08]
rb-03-04-4931-16_2020-04-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 4931 16 [2018-06-01]
rb-03-04-4931-16_2018-06-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 4931 16 [2014-03-04]
rb-03-04-4931-16_2014-03-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 4931 16 [2017-03-02]
rb-03-04-4931-16_2017-03-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 4931 16 [2012-10-05]
rb-03-04-4931-16_2012-10-05.pdf
|
Скачать |
Датчики давления микропроцессорные СЕНСОР-М (далее по тексту - датчики) предназначены для непрерывного преобразования избыточного давления, разрежения или разности давлений в электрический унифицированный аналоговый выходной сигнал и (или) цифровой интерфейс в зависимости от конструктивного исполнения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 04 4931 16 |
| Наименование | Датчики давления микропроцессорные СЕНСОР-М |
| Год регистрации | 2016 |
| Номер сертификата | 10585 |
| Дата регистрации | 2016-08-30 |
| Срок действия | 2021-08-30 |
| Получатель сертификата | Частное предприятие "БелСенсор", п. Колодищи Минского р-на Минской обл., Республика Беларусь (BY) |
Производитель / Заявитель
Частное предприятие "БелСенсор"
Адрес: 223051 Минская обл., Минский р-н, п. Колодищи, ул. Минская, 5, оф. 350
Контакты: 508-15-90 / belsensor@mail.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по СТБ 8069-2017. |
Поверители
Скачать
|
Описание типа РБ 03 04 4931 16 [2020-04-08]
rb-03-04-4931-16_2020-04-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 4931 16 [2018-06-01]
rb-03-04-4931-16_2018-06-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 4931 16 [2014-03-04]
rb-03-04-4931-16_2014-03-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 4931 16 [2017-03-02]
rb-03-04-4931-16_2017-03-02.pdf
|
Скачать | ||
|
Описание типа РБ 03 04 4931 16 [2012-10-05]
rb-03-04-4931-16_2012-10-05.pdf
|
Скачать |
Описание типа
Назначение
Датчики давления микропроцессорные СЕНСОР-М (далее по тексту - датчики) предназначены для непрерывного преобразования избыточного давления, разрежения или разности давлений в электрический унифицированный аналоговый выходной сигнал и (или) цифровой интерфейс в зависимости от конструктивного исполнения.
Датчики могут применяться в системах автоматического управления, контроля и регулирования производственных процессов.
Описание
Датчики давления микропроцессорные состоят из пустотелого цилиндрического корпуса, нижняя часть которого заканчивается штуцером для присоединения к месту отбора давления (модели 10, 11, 12) , торцевой мембраной (модель 13), модулем разности давлений (модели 25, 26). Внутри корпуса находится пьезо- или тензометрический сенсор давления со встроенным термодатчиком и плата с элементами электрической схемы. К верхней части корпуса любой конструктивной модели может быть прикреплён четырёхконтактный разъём для подключения внешних цепей (исполнение без индикатора), кабель с воздушным каналом (исполнение Г), съёмный индикатор (исполнение И) или встроенный индикатор (исполнение И1).
Под воздействием давления измеряемой среды изменяется сопротивление сенсора давления, что, в свою очередь, приводит к изменению выходного сигнала прямо пропорционально измеряемому давлению. На плате установлен микропроцессор, который получает информацию о текущей температуре от термодатчика и давлении от сенсора давления. Используя данные о температуре и давлении, микропроцессор вычисляет значение поправки и корректирует выходной сигнал для компенсации нелинейности и погрешности от воздействия температуры. Датчики могут изготавливаться взрывозащищённого исполнения с видом взрывозащиты «Искробезопасная электрическая цепь i» (исполнение Ex, Н, Н1).
Место нанесения знака поверки указано в приложении А.
Внешний вид датчиков представлен на рисунке 1.
Программное обеспечение
Программное обеспечение (ПО) датчиков состоит из встроенного и внешнего (прикладного).
Встроенное ПО для датчиков с цифровыми интерфейсами устанавливается в микропроцессор датчиков на стадии производства. Встроенное ПО является метрологически значимым и защищено от преднамеренных и непреднамеренных изменений. Доступ к номеру версии (идентификационному номеру) встроенного ПО из прикладного ПО - в соответствии с интерфейсом. Идентификационные данные встроенного ПО приведены в таблице 1.
Прикладное ПО для датчиков с цифровыми интерфейсами состоит из программ WinMaster, MasterlW, HMaster (в зависимости от цифрового интерфейса) и ручного коммуникатора цифровых интерфейсов СЕНСОР-РК. Прикладное ПО не является метрологически значимым. Идентификационные данные прикладного ПО приведены в таблице 2.
Программа WinMaster предназначена для обмена данными с датчиками с интерфейсом RS485 / Modbus RTU, подключёнными к USB-порту персонального компьютера (далее - ПК) через адаптер CEHCOP-USB/RS485. Программа с адаптером является мастер-устройством сети Modbus и обеспечивает интерфейс пользователя для выполнения команд протокола Modbus RTU и поиска устройств в сети Modbus.
Программа MasterlW предназначена для обмена данными с датчиками с интерфейсом 1-Wire, подключенными к USB-порту ПК через адаптер CEHCOP-USB/1W или адаптер DS9490. Программа с адаптером является мастер-устройством сети MicroLAN и обеспечивает интерфейс пользователя для выполнения процедуры поиска устройств 1-Wire в сети и выполнения стандартных и функциональных команд протокола 1-Wire.
Программа HMaster предназначена для обмена данными с датчиками с интерфейсом BELL202 / HART через модем CEHCOP-USB/HART, подключенный к USB-порту ПК. Программа с модемом является главным мастер-устройством сети HART и обеспечивает интерфейс пользователя для выполнения команд протокола HART.
Ручной коммуникатор цифровых интерфейсов СЕНСОР-РК предназначен для обмена данными с датчиками давления микропроцессорными СЕНСОР-М и другими устройствами по интерфейсу и протоколу 1-Wire, по интерфейсу RS485 с протоколом Modbus-RTU, по интерфейсу BELL202 с протоколом HART.
Таблица 1 - Идентификационные данные встроенного ПО
|
Цифровой интерфейс датчиков |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
|
RS485 / Modbus RTU |
— |
1788_MB_1W_H.hex |
1 .х.у* (не ниже 1.0.0) |
|
1-Wire | |||
|
BELL202 / HART |
х, у - составная часть номера версии ПО (метрологически незначимая часть); х, у принимаются равными от 0 до 9.
Таблица 2 - Идентификационные данные прикладного ПО
|
Цифровой интерфейс датчиков |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
|
RS485 / Modbus RTU |
WinMaster |
Master1W.exe |
не ниже 1.0.0 |
|
1-Wire |
MasterlW |
WinMaster.exe |
не ниже 1.0.0 |
|
BELL202 / HART |
HMaster |
HMaster V1.02.exe |
не ниж^^^н^-. |
|
Все указанные выше интерфейсы |
СЕНСОР-РК |
СЕНСОР-РК |
не ни^е/1 о|€Ь| II Тоетдаитвеяиый оаало! 1 |
Республики Беларусь \Дла дсжушютов/
Ли^Т^ЦЕЙ&^ов 7

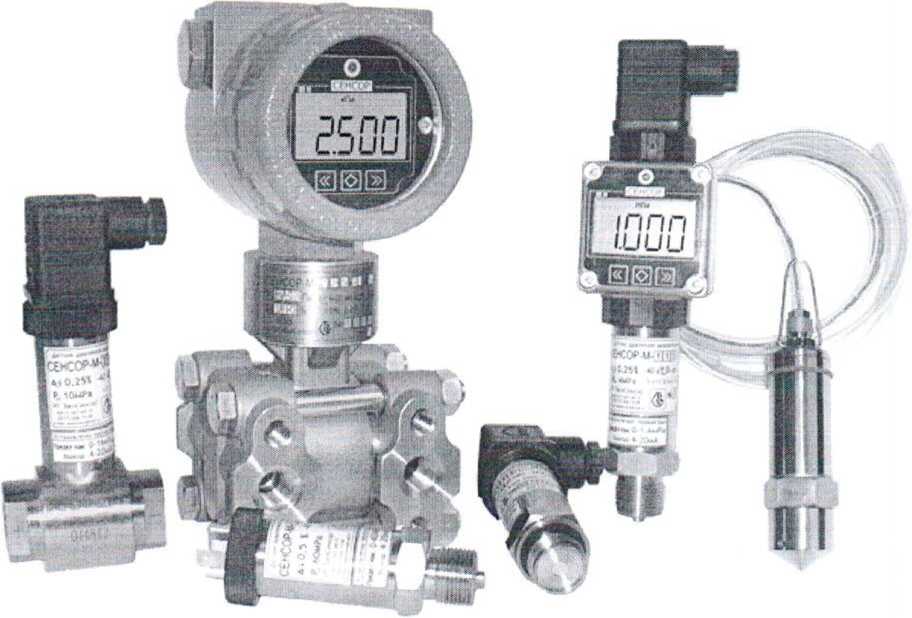

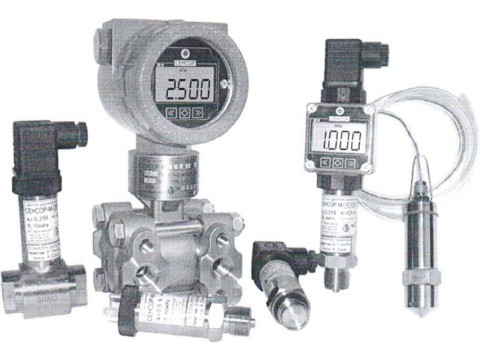

Рисунок 1 - Внешний вид датчиков
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение модели, включающее конструктивное исполнение и код чувствительного элемента, верхний предел измерений, допустимая перегрузка давлением, диапазоны изменения выходного сигнала, интерфейсы, пределы допускаемой основной приведённой погрешности и масса датчиков указаны в таблице 3.
Питание датчиков от источника постоянного тока номинальным напряжением 5 В (для выходного сигнала 0,4-2 В, интерфейсов 1-Wire и RS485) или 24 В (для других сигналов).
Диапазоны температур окружающего воздуха при эксплуатации (по требованию заказчика):
- от 5 °C до 50 °C;
- от минус 30 °C до плюс 80 °C;
- от минус 40 °C до плюс 80 °C (только для датчиков моделей 127, 128).
Относительная влажность окружающего воздуха до 95 % при температуре 35 °C.
Пределы допускаемой дополнительной приведённой погрешности, вызванной изменением температуры окружающего воздуха на каждые 10 °C: ±0,1 % диапазона измерений; для конструктивного исполнения 10: ±0,15 % диапазона измерений .
По защищённости от воздействия твёрдых частиц, пыли и воды датчики соответствуют степени защиты оболочки IP68 для исполнения Г, IP65 для других исполнений по ГОСТ 14254-2015.
Датчики без индикатора могут иметь исполнение по взрывозащите «Искробезопасная электрическая цепь I» в комплекте с барьером искрозащиты. Маркировка взрывозащиты ОЕх ia ПС Тб Ga X для исполнения Ex, ОЕх ia I IB Тб Ga X для исполнений Н и Н1 соответственно.
Средний срок службы не менее 12 лет.
Средняя наработка на отказ не менее 106000 ч.
n
ЛИСГЗ==
Таблица 3
|
Модель |
Верхний предел измерений Ртах* |
Допустимая перегрузка давлением, не более |
Диапазон изменения выходного сигнала, цифровой интерфейс |
Пределы допускаемой основной приведённой погрешности, % диапазона измерений |
Масса, кг, не более | ||
|
Конструктивное исполнение |
Код чувствительного элемента | ||||||
|
минимум |
максимум | ||||||
|
10 |
1 |
0,25 кПа |
1,0 кПа |
10 кПа |
0-5 мА, 5-0 мА, 4-20 мА, 4-20 мА +HART, 0,4-2 В, 0-10 В, 10-0 В, 1-Wire, RS485 (для датчиков с индикатором: исполнения И, И1) 4-20 мА, 4-20 мА +HART, 0,4-2 В, 1-Wire, RS485 (Для исполнения без индикатора) |
±1,0 |
0,25 |
|
2 |
0,4 кПа |
1,6 кПа |
10 кПа |
±0,5 | |||
|
11 |
3 |
100 кПа |
250 кПа |
400 кПа |
±1,0 | ||
|
4 |
250 кПа |
600 кПа |
1 МПа | ||||
|
5 |
1,0 МПа |
2,5 МПа |
4 МПа | ||||
|
6 |
4 МПа |
10 МПа |
15 МПа | ||||
|
12 |
0 |
-100 кПа |
150 кПа |
±0,5 ±1,0 | |||
|
1 |
1,6 кПа |
6 кПа |
50 кПа |
±0,25 ±0,5 | |||
|
2 |
6 кПа |
25 кПа |
80 кПа | ||||
|
3 |
25 кПа |
100 кПа |
400 кПа |
±0,1** ±0,15** ±0,25 ±0,5 | |||
|
4 |
160 кПа |
600 кПа |
2,5 МПа | ||||
|
5 |
0,6 МПа |
2,5 МПа |
8 МПа | ||||
|
6 |
2,5 МПа |
10 МПа |
15 МПа |
±0,25 ±0,5 | |||
|
7 |
10 МПа |
40 МПа |
50 МПа | ||||
|
8 |
25 МПа |
60 МПа |
110 МПа | ||||
|
13 |
3 |
25 кПа |
100 кПа |
150 кПа | |||
|
4 |
160 кПа |
600 кПа |
1 МПа | ||||
|
5 |
0,6 МПа |
2,5 МПа |
3 МПа | ||||
|
6 |
2,5 МПа |
10 МПа |
15 МПа | ||||
|
25 |
3 |
10 кПа |
40 кПа |
60 кПа |
0,4 | ||
|
4 |
25 кПа |
100 кПа |
150 кПа | ||||
|
5 |
160 кПа |
600 кПа |
1 МПа | ||||
|
26 |
1 |
0,4 кПа |
1,6 кПа |
160 кПа |
±0,25 |
4 | |
|
2 |
1,6 кПа |
6,3 кПа |
160 кПа |
±0,15 ±0,25 | |||
|
3 |
10 кПа |
40 кПа |
160 кПа | ||||
|
4 |
40 кПа |
160 кПа |
600 кПа | ||||
* Нижний предел измерений равен 0.
** Только для датчиков с цифровым интерфейсом.
Примечания:
1 Датчики конструктивных исполнений 25, 26 являются датчиками разности давлений.
2 Датчики конструктивных исполнений 10, 11 и 12 с кодами чувствительного элемента 1, 2, 3, 4 могут быть настроены на диапазоны измерений от минус Ртах /2 до плюс Ртах /2.
3 Допускается настройка диапазона измерений в любых единицах измерений, допущенных к применению по TP 2007/003/BY.
Лист
Знак утверждения типа
Знак утверждения типа наносится на специальную табличку методом лазерной печати, а также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
Комплект поставки датчика соответствует указанному в таблице 4.
Таблица 4
|
Обозначение |
Кол-во |
Примечание |
|
Датчик СЕНСОР-М |
1 | |
|
Паспорт |
1 | |
|
Руководство по эксплуатации |
1 |
На 10 датчиков |
|
Индикатор И ЛУЯШ.406230.001-ИН |
1 |
Для датчиков со съёмным индикатором (исполнение И) |
|
Барьер искрозащиты |
1 |
Для исполнения Ex, Н, Н1 по заказу |
|
Комплект монтажных частей ЛУЯШ.406230.001-КЧ |
1 |
По требованию заказчика для исполнения К |
|
Адаптер CEHCOP-USB/RS485 и ПО* |
1 |
Для датчиков с цифровым |
|
Адаптер CEHCOP-USB/1W и ПО* |
1 |
интерфейсом, по требованию |
|
Модем CEHCOP-USB/HART и ПО* |
1 |
заказчика |
* Состав ПО: программа, руководство пользователя, драйвер адаптера (модема), ручной коммуникатор цифровых интерфейсов СЕНСОР-РК.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия.
ГОСТ 12997-84 Изделия ГСП. Общие технические условия.
ГОСТ 31610.0-2014 Взрывоопасные среды. Часть 0. Оборудование. Общие требования.
ГОСТ 31610.11-2014 Взрывоопасные среды. Часть 11. Оборудование с видом взрывозащиты «искробезопасная электрическая цепь i».
СТБ 8069-2017 Система обеспечения единства измерений Республики Беларусь.
Преобразователи давления измерительные. Методика поверки.
Заключение
Датчики давления микропроцессорные СЕНСОР-М соответствуют требованиям технических условий ТУ BY 691433373.001-2012, ГОСТ 22520-85, ГОСТ 12997-84, ГОСТ 31610.0-2014, ГОСТ 31610.11-2014.
Датчики соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер декларации соответствия ЕАЭС № BY/112 11.01. ТР004 003 28655 от 28.08.2018) и ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия ЕАЭС BY/112 02.01.103 00323 от 29.04.2019).
Межповерочный интервал: не более 48 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 48 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
