Датчики давления Агат-100М модификаций 1020, 1030, 1040, 1110, 1120, 1130, 1140, 1210, 1220, 1230, 1240, 1310, 1320, 1330, 1340, 1410, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540
Номер в ГРСИ РФ: | РБ 03 04 6050 16 |
---|---|
Раздел: | Средства измерений давления [4] |
Категория: | Датчики давления |
Производитель / заявитель: | ООО "НПО "АГАТ", г. Санкт-Петербург |
Описание типа РБ 03 04 6050 16 [2016-12-01]
rb-03-04-6050-16_2016-12-01.pdf
|
Скачать |
Датчики давления Агат-ЮОМ, модификаций 1020, 1030, 1040, 1110, 1120, ИЗО, 1140, 1210, 1220, 1230, 1240, 1310, 1320, 1330, 1340, 1410, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540 (далее - датчики) предназначены для непрерывного измерения и преобразования измеряемой величины - давления абсолютного, избыточного, разрежения, давления-разрежения, разности давлений, гидростатического давления рабочих сред в выходной сигнал постоянного тока 4-20 мА и цифровой сигнал на базе HART-протокола.
Информация по Госреестру
Основные данные | |
---|---|
Номер по Госреестру | РБ 03 04 6050 16 |
Наименование | Датчики давления Агат-100М модификаций 1020, 1030, 1040, 1110, 1120, 1130, 1140, 1210, 1220, 1230, 1240, 1310, 1320, 1330, 1340, 1410, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540 |
Год регистрации | 2016 |
Номер сертификата | 10516 |
Дата регистрации | 2016-07-27 |
Срок действия | 2018-09-23 |
Получатель сертификата | ООО "НПО "АГАТ", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ООО "НПО "АГАТ"
Адрес: пл. Конституции, дом 2, 196247, г. Санкт-Петербург
Контакты: (812) 331-06-23, zakaz@npagat.ru
Поверка
Межповерочный интервал / Периодичность поверки | 12 мес. |
Методика поверки | Поверка проводится по МП 15-221-2012 (2013 г.). |
Поверители
Скачать
Описание типа РБ 03 04 6050 16 [2016-12-01]
rb-03-04-6050-16_2016-12-01.pdf
|
Скачать |
Описание типа
Назначение
Датчики давления Агат-ЮОМ, модификаций 1020, 1030, 1040, 1110, 1120, ИЗО, 1140, 1210, 1220, 1230, 1240, 1310, 1320, 1330, 1340, 1410, 1420, 1430, 1434, 1440, 1444, 1450, 1460, 1530, 1540 (далее - датчики) предназначены для непрерывного измерения и преобразования измеряемой величины - давления абсолютного, избыточного, разрежения, давления-разрежения, разности давлений, гидростатического давления рабочих сред в выходной сигнал постоянного тока 4-20 мА и цифровой сигнал на базе HART-протокола.
Описание
Принцип действия датчиков основан на тензорезистивном эффекте в полупроводниковом чувствительном элементе. Под воздействием измеряемой величины мембрана деформируется, вызывая Изменение сопротивления тензорезисторов чувствительного элемента, а вследствие этого, изменение выходного электрического сигнала. Электрический сигнал преобразуется аналоге* - цифровым преобразователем в цифровой код, пропорциональный приложенному давлению. Цифровой код передается на цифровое индикаторное устройство, а так же на устройство, формирующее унифицированный аналоговый и цифровой выходные сигналы.
Конструктивно датчик состоит из первичного преобразователя давления и электронного блока обработки сигналов.
Датчики предназначены для работы во взрывобезопасных и взрывоопасных условиях. Взрывозащищенные датчики имеют виды взрывозащиты «искробезопасная электрическая цепь» или «взрывонепроницаемая оболочка».
Датчики давления Агат-ЮОМ выпускаются в 25 модификациях, отличающихся видом измеряемого давления, верхними пределами измерений, габаритными размерами и массой.
Датчики являются изделиями однофункциональными, одноканальными, восстанавливаемыми и ремонтируемыми в условиях предприятия-изготовителя.
Датчики являются многопредельными с возможностью изменения верхних пределов измерений или диапазонов измерений.

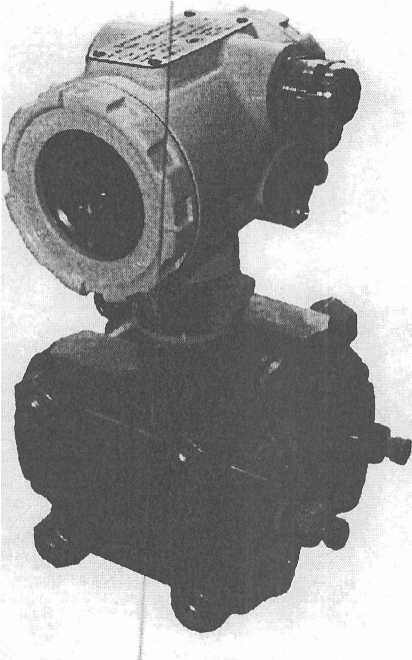

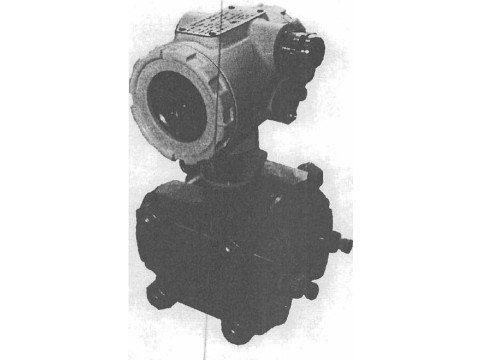

Общий вид датчика представлен на рисунке 1.

Рисунок 1 - Фото общего вида датчика
I
-. ' f
Программное обеспечение
Идентификационные данные встроенного программного обеспечения датчиков указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
EPDD hart.a43 |
Номер версии (идентификационный номер) ПО |
Не ниже 1.0 |
Цифровой идентификатор ПО |
• |
Другие идентификационные данные (если имеются) |
- |
Программное обеспечение не изменяемое и не считываемое.
Защита программного обеспечения датчиков от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
Программа HART-конфигуратор не влияет на метрологические характеристики датчиков.
Технические характеристики
Верхние пределы измерений (ВПИ) или диапазоны измерений по ГОСТ 22520:
- для датчиков избыточного давления от 0,16 до 250 кПа
- для датчиков абсолютного давления от 2,5 до 250 кПа
- для датчиков разрежения
от 0,16 до 100 кПа
от 0,125 до 20 кПа
- для датчиков давления-разрежения
с одинаковыми по абсолютному значению ВПИ избыточного давления и разрежения, кПа
с различающимися по абсолютному значению ВПИ избыточного давления и разрежения, кПа: - по избыточному давлению
от 12,5 до 150 кПа
от 12,5 до 100 кПа
от 0,16 кПа до 16 МПа
от 1,6 до 250 кПа
- по разрежению
- для датчиков разности давлений
- для датчиков гидростатического давления
Модификации датчиков |
Пределы допускаемой основной приведенной погрешности у, % от ВПИ |
Пределы допускаемой дополнительной приведенной погрешности /т, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ | ||
1,6; 1,0 кПа |
0,6; 0,4 кПа |
0,25; 0,16 кПа | ||
1110 |
±0,25 |
±0,5 |
±1,0 |
±(0,1 + 0,05^2.) Л |
1210 1410 |
±0,5 |
±1,0 |
Модификации датчиков |
Пределы допускаемой основной приведенной погрешности у, % от ВПИ |
Пределы допускаемой дополнительной приведенной погрешности /г, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ | |||
±0,8; ±0,5 кПа |
±0,315 кПа |
±0,2; ±0,125 кПа | |||
1310 |
±0,25 |
±0,5 |
±1,0 |
± (0,1 +0,05 Л | |
±0,5 |
±1,0 | ||||
Модификации датчиков |
Пределы допускаем* приведенной погр* % от ВП1 |
эй основной ллности у, л |
Пределы допускаемой дополнительной приведенной погрешности /т, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ | ||
6; 10 кПа |
2,5; 4 кПа | ||||
1020 |
±0,5 |
±1,0 |
±(0,1 + 0,05^-) Л |
Модификации датчиков |
Пределы допускаемой Основной приведенной погрешности у, % от ВПИ i |
Пределы допускаемой дополнительной приведенной погрешности вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ | ||
25; 40 кПа |
6; 10; 16 кПа |
4 кПа | ||
1030 |
±0,25 |
±0,50 |
±1,0 |
±(0,1 + 0,05^4 Л |
±0,50 |
±1,0 |
Модификации датчиков |
Пределы допускаемой основной приведенной Погрешности у, % от ВПИ / пределы допускаемой дополнительной приведенной погрешности ут, вызванной изменением температуры окружающего воздуха на каждые 10°С, % от ВПИ | |
Ршах/10 <Рв<Р1Пах |
РтаХ/25<Рв<Рта/10 | |
1040, 1120, 1130,1140, 1220,1230, 1240, 1320, 1330,1340, 1420, 1430, 1434,1440, 1444,1450, 1460,1530, 1540 |
±0,15/±(0,05+ 0,05^-) Л |
±0,5 /±(0,1 + 0,04^-) Л |
±0,25/±(0,1+0,05^4 Р„ |
±0,5 /±(0,1 + 0,04^-) | |
±0,50/± (0,1 + 0,05 ^-) Л |
±1,0/±(0,1+ 0,04^-) |
Примечания
I Ртах - максимальный верхний предел измерений для соответствующей модификации датчика.
2 Рв- верхний предел измерений или диапазон измерений, на который настроен датчик.
3 Рраб - значение рабочего избыточного давления
Вариация выходного сигнала, % от ВПИ, не более
Y
0,7 у
0,5
±0,25-^-
Л
Р 1/ D max
'^раб ‘ р
±Ъ,2%/\МПа
Пульсация выходного сигнала, % от ВПИ, не более:
- в диапазоне частот от 0,06 до 5 Гц включ.
- в диапазоне частот от 5 до 106 Гц
Пределы допускаемой дополнительной приведенной погрешности, вызванной воздействием вибрации, % от ВПИ
Изменение выходного сигнала для датчиков разности давлений и гидростатического давления, вызванное изменением рабочего избыточного давления , % от ВПИ, не более
- Кр для датчиков модификации 1410
- Кр для датчиков модификации 1420
±0,08%/1М/7а
±0,04%/ \МПа
±0,02°А>/\МПа
аналоговый сигнал постоянного тока от 4 до 20 мА, совмещенный с цифровым сигналом в стандарте протокола HART
от 14 до 42
от 18,5 до 42
- Кр для датчиков модификаций 1430, 1434, 1440, 1444, 1530, 1540.
- Кр для датчиков модификаций 1450, 1460
Выходной сигнал:
Напряжение питания постоянного тока, В
- для датчиков с аналоговым выходным сигналом
- для датчиков с цифровым выходным сигналом на базе
HART протокола
Потребляемая мощность, В-А, не более 1,0
Масса (в зависимости от модификации датчика), кг
от 5 до 12
260
200
200
от минус 40 до плюс 80
от минус 56 до плюс 80 группа L3, VI
IP67
100 при температуре 35°С
150 000
12
Габаритные размеры, мм, не более: - высота
- ширина
- длина
Условия эксплуатации
температура окружающего воздуха, °C:
Виброустойчивость по ГОСТ Р 52931-2008
Степень защиты оболочки от проникновения пыли и воды по ГОСТ 14254-96
Относительная влажность, %, не более
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом, и на табличку, прикрепленную к корпусу датчика давления Агат-ЮОМ, фотохимическим способом.
Комплектность
Обозначение документа |
Наименование |
Кол. |
Примечание |
Датчик давления |
1 шт. |
В зависимости от заказа | |
АГСТ. 100.000.00 РЭ |
Руководство по эксплуатации |
1 экз.* | |
АГСТ. 100.000.00 ПС |
Паспорт |
1 экз. | |
МП 15-221-2012 |
Методика поверка |
1 экз. |
Комплект монтажных частей | |
1 шт. |
В соответствии с заказом | |
Монтажный кронштейн |
1 шт. |
В соответствии с заказом | |
Программа HART-конфигуратор |
1 шт. |
По специальному заказу | |
Заглушка для отверстия под ввод кабельный |
1 шт. | ||
* Допускается прилагать 1 экз. (в зависимости от заказа) на каждые 10 датчиков, поставляемых в один адрес. |
Поверка
осуществляется по документу МП 15-221-2012 «ГСП. Датчики давления Агат-ЮОМ. Методика поверки», утвержденному ФГУП «УНИИМ» в 2013 г.
Перечень эталонов, применяемых при поверке:
- Манометр абсолютного давления МПА-15. Диапазон измерений от 0,133 до 13,3 кПа, пределы допускаемой основной абсолютной погрешности ±6,65 Па; диапазон измерений от 13,3 до 133 кПа, пределы Допускаемой основной абсолютной погрешности ±13,3 Па; диапазон измерений от 133 до 400 кПа, пределы допускаемой основной относительной погрешности ±0,01 % (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.840-2013).
- Задатчик разрежения Метран-503 Воздух. Диапазон измерений от минус 0,25 до минус 4 кПа, пределы допускаемой абсолютной погрешности ±(0,4+0,0001РВЫХ) Па; диапазон измерений от минус 4 до минус 63 кПа, пределы допускаемой относительной погрешности ±0,02 % (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012).
- Калибратор давления пневматический Метран-505 Воздух-1. Диапазон измерений от 0,005 до 40 кПа, класс точности 0,02 (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012 и 2-го разряда по ГОСТ £.187-76).
- Калибратор-контроллер давления ЭЛМЕТРО-Паскаль А35. Диапазон измерений от 0 до 3,5 МПа, пределы допускаемой основной относительной погрешности ± 0,025 % [(40-100) % ДИ], пределы допускаемой основной приведенной погрешности ± 0,025 % [(0-40) % ДИ] (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012).
- Калибратор-контроллер давления ЭЛМЕТРО-Паскаль А07/А01Р. Диапазоны измерений от минус 0,1 до плюс 0,1 МПа» от 0 до 0,7 МПа, пределы допускаемой основной относительной погрешности ±0,025% [(40-100) % ДИ], пределы допускаемой основной приведенной погрешности ± 0,025 % [(0-40) % ДИ] (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012). '
- Калибратор давления РАСЕ. Диапазоны измерений избыточного давления от минус 1 до 2 бар, от минус 1 до 20 бар, от минус 1 до 172 бар, диапазоны измерений абсолютного давления от 0 до 3 бар, от 0 до 20 бар, пределы допускаемой абсолютной погрешности ±(0,005% ВПИ+0,005% измеряемой величины (ИВ) Па (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.802-2012 и ГОСТ Р 8.840-2013).
- Барометр образцовый переносной БОП-1М, диапазон измерений от 0,5 до 110 кПа, пределы допускаемой абсолютной погрешности ± 10 Па, диапазон измерений от ПО до 280 кПа, пределы допускаемой относительной погрешности ± 0,01 % (соответствует эталону единицы давления 1-го разряда по ГОСТ Р 8.840-2013).
- Мультиметр Agilent НР34401А. Диапазон измерения (0-100) мВ, погрешность измерения ± (0,005 % ИВ + 0,0035 % ВПИ); диапазон измерения от 100 мВ до 1 В, погрешность измерения ±(0,004 % ИВ + 0,0007 % ВПИ); диапазон измерения от 1 до 10 В, погрешность измерения ± (0,0035 % ИВ + 0,0005% ВПИ), диапазон измерения от 10 до 100 В, погрешность измерения ± (0,0045 % ИВ +0,0006 % ВПИ) ((соответствует эталону единицы постоянного электрического напряжения 2-го разряда по ГОСТ 8.027-2001).
- Мера электрического сопротивления однозначная МС3050 значение сопротивления 50 Ом. Класс точности 0,002 (соответствует электрического сопротивления 1-го разряда по ГОСТ Р 8.764-2011).
М. Номинальное эталону единицы
Сведения о методах измерений
Методика измерений входит В;
состав руководства по
эксплуатации
АГСТ.100.000.00РЭ «Датчики давления Агат-100М».
Нормативные документы
1. ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
2. ГОСТ Р 8.802-2012 ГСП. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа
3. ГОСТ 8.107-81 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне Г10'8 - 1 103 Па
4. ГОСТ 8.187-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4-104 Па
5. ГОСТ Р 8.840-2013 ГСИ. Государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1 - 1 • 106 Па
6. ГОСТ 22520-85 Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия
7. ГОСТ 30852.0-2002 Электрооборудование взрывозащищенное. Часть 0. Общие требования
8. ГОСТ 30852.1-2002 Электрооборудование взрывозащищенное. Часть 1.
Взрывозащита вида «взрывонепроницаемая оболочка»
9. ГОСТ 30852.10-2002 Электрооборудование взрывозащищенное. Часть 11.
Искробезопасная электрическая цепь i
