Дальномеры лазерные серии QM

Номер в ГРСИ РФ:	РБ 03 01 5438 14
Раздел:	Средства измерений геометрических величин [1]
Категория:	Дальномеры
Производитель / заявитель:	"Trimble Inc.", США

Скачать

Описание типа РБ 03 01 5438 14 [2014-11-03]

rb-03-01-5438-14_2014-11-03.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Дальномеры лазерные серии QM (далее - дальномеры) предназначены для измерения расстояний, вычисления площадей и объемов измеряемых объектов, хранения результатов измерений.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 01 5438 14
Наименование	Дальномеры лазерные серии QM
Год регистрации	2014
Номер сертификата	9197
Дата регистрации	2014-06-26
Срок действия	2019-06-26
Получатель сертификата	фирма "Trimble Navigation Ltd.", Соединенные Штаты (US), Германия (DE), Китай (CN)

Производитель / Заявитель

фирма "Trimble Navigation Ltd."

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП. 2422-2014.

Поверители

Скачать

Описание типа РБ 03 01 5438 14 [2014-11-03]

rb-03-01-5438-14_2014-11-03.pdf

Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - измерения длин в строительстве и сопряженных областях, в хозяйственной деятельности.

Описание

Дальномер состоит из пылевлагозащищенного корпуса из специально упрочненного пластика и дополнительно покрытого защитным резиновым покрытием, вмещающего лазерные и электронные компоненты и съемной аккумуляторной батареи. Дисплей в корпусе оснащен соответствующей подсветкой, а значит, прибор можно эксплуатировать в условиях недостаточной видимости, в темное время суток.

Принцип работы дальномеров серии QM основан на способности электромагнитного излучения распространяться с постоянной скоростью. Так, в нашем случае, при импульсном методе дальномет-рирования используется следующее соотношение:

L = ct/2,

где L - расстояние до обьекта,

с - скорость распространения излучения,

t - время прохождения импульса до цели и обратно.

Сущность импульсного метода дальнометрирования состоит в том, что к объекту посылают зондирующий импульс, он же запускает временной счетчик в дальномере. Когда отраженный объектом импульс приходит к дальномеру, то он останавливает работу счетчика. По временному интервалу (задержке отраженного импульса) определяется расстояние до объекта.

Дальномеры выпускают следующих модификаций: QM55, QM75, QM95.

Выпускаемые модификации различаются пределами допускаемой погрешности измерения расстояний, диапазоном измерения, степенью защиты оболочки. Внешний вид нивелиров^-йрнееден на рисунке I. /Ж-'Д \

Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

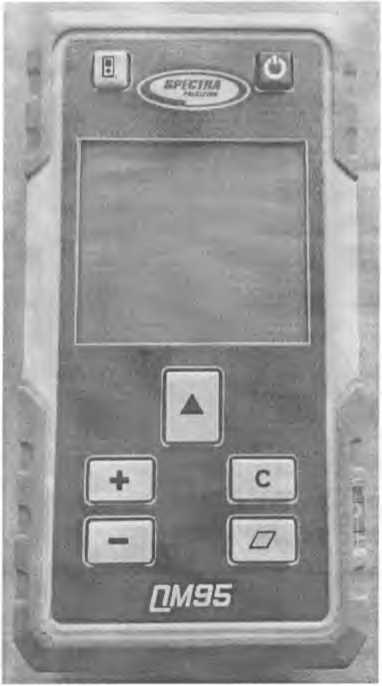

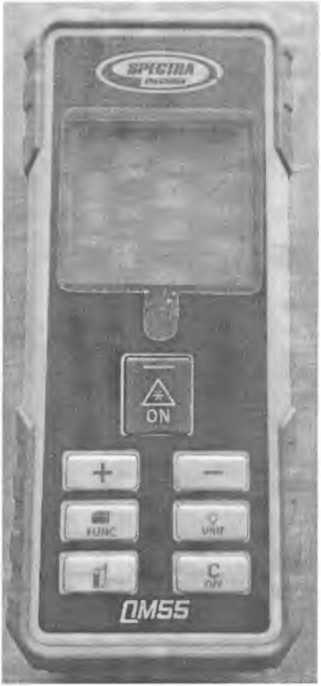

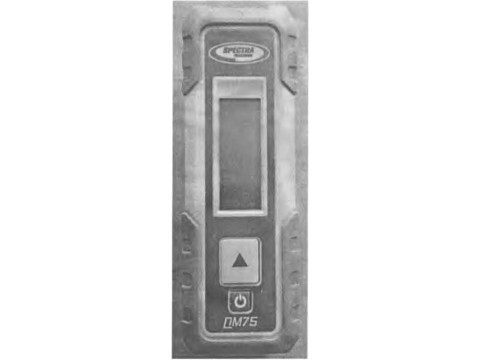

Рисунок 1 - Внешний вид дальномеров

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики дальномеров лазерных серии QM приведены в таблицах 1-3.

Таблица А.1 - Основные технические и метрологические характеристики дальномера лазерного QM55

Наименование характеристики	Значение характеристики
Пределы допускаемой погрешности измерения расстояний, мм	±1,5
Диапазон измерения, м	от 0,5 до 50
Диапазон рабочих температур	от минус 10°С до плюс 50°С
Диапазон температур хранения	от минус 20°С до плюс 65°С
Параметры электропитания	2 батареи типоразмера ААА напряжением 1;5В

I ,тр «•*>••» eertJ l]

( teSS/ J

Лист 2 Листов 6

Габаритные размеры, мм, не более	52x28x125
Масса, г, не более	180
Степень защиты оболочки по ГОСТ 14254-96	IP54
У даропрочность	выдерживает падение на бетон с высоты 1,5 м
Мощность лазерного излучения, мВт	< 1
Длина волны лазерного излучения, нм	635

Таблица А.2 - Основные технические и метрологические характеристики дальномера лазерного QM75

Наименование характеристики	Значение характеристики
Пределы допускаемой погрешности измерения расстояний, мм	±1,5
Диапазон измерения, м	от 0,3 до 70
Диапазон рабочих температур	от минус 10°С до плюс 50°С
Диапазон температур хранения	от минус 30°С до плюс 70°С
Параметры электропитания	2 батареи типоразмера ААА напряжением 1,5 В
Габаритные размеры, мм, не более	34x42x125
Масса, г, не более	144
Степень защиты оболочки по ГОСТ 14254-96	IP55
Ударопрочность	выдерживает падение на бетон с высоты 1,5 м
Мощность лазерного излучения, мВт	< 1
Длина волны лазерного излучения, нм	Г, (Ъ W 635 Ь ' г -------------------------------------у у .,.///

Таблица А.З - Основные технические и метрологические характеристики дальномера лазерного QM95

Наименование характеристики	Значение характеристики
Пределы допускаемой погрешности измерения расстояний, мм, в диапазоне: - от 0,1 до 30 м включительно - свыше 30 м	±1,0 ±10,0
Диапазон измерения, м	от 0,1 до 200 м
Диапазон рабочих температур	от минус 15 °C до плюс 50°С
Диапазон температур хранения	от минус 25°С до плюс 65°С
Параметры электропитания	2 батареи типоразмера ААА напряжением 1,5 В
Габаритные размеры, мм, не более	62x28,5x120
Масса, г, не более	217
Степень защиты оболочки по ГОСТ 14254-96	IP54
Ударопрочность	выдерживает падение на бетон с высоты 1,5 м
Мощность лазерного излучения, мВт	< 1
Длина волны лазерного излучения, нм	635

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

В комплект поставки входят наименования, представленные в таблице 4:

Таблица 4

Наименование	Количество, ед.
Дальномер лазерный серии QM	1
Чехол с креплением на ремне	1
Батареи типоразмера ААА	2
Руководство пользователя	1
