Дальномеры лазерные 3D Disto
| Номер в ГРСИ РФ: | РБ 03 01 5152 13 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Дальномеры |
| Производитель / заявитель: | "Leica Geosystems AG", Швейцария |
|
Описание типа РБ 03 01 5152 13 [2015-01-27]
rb-03-01-5152-13_2015-01-27.pdf
|
Скачать |
Дальномеры лазерные 3D Disto (далее - дальномеры) предназначены для определения координат точек, измерения расстояний, вертикальных и горизонтальных углов, вычисления линейных размеров, площадей и объёмов измеряемых объектов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5152 13 |
| Наименование | Дальномеры лазерные 3D Disto |
| Год регистрации | 2013 |
| Номер сертификата | 8558 |
| Дата регистрации | 2013-07-02 |
| Срок действия | 2018-07-02 |
| Получатель сертификата | фирма "Leica Geosystems AG", Швейцария (изготовитель - фирма "Leica Geosystems Technologies Pte Ltd", Сингапур (SG)) |
Производитель / Заявитель
фирма "Leica Geosystems AG", Швейцария (изготовитель - фирма "Leica Geosystems Technologies Pte Ltd", Сингапур)
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2445-2014. |
Поверители
Скачать
|
Описание типа РБ 03 01 5152 13 [2015-01-27]
rb-03-01-5152-13_2015-01-27.pdf
|
Скачать |
Описание типа
Назначение
Дальномеры лазерные 3D Disto (далее - дальномеры) предназначены для определения координат точек, измерения расстояний, вертикальных и горизонтальных углов, вычисления линейных размеров, площадей и объёмов измеряемых объектов.
Область применения строительство, прикладная геодезия, промышленность, в быту.
Описание
Принцип измерения расстояний основан на определении разности фаз излучаемых и принимаемых модулированных сигналов. Модулируемое излучение лазера с помощью оптической системы направляется на цель. Отражённое целью излучение принимается той же оптической системой, усиливается и направляется на блок, где происходит измерение разности фаз излучаемых и принимаемых сигналов, на основании которой вычисляется расстояние до цели.
Принцип измерения вертикальных и горизонтальных углов заключается в следующем: на горизонтальном и вертикальном лимбах располагаются кодовые дорожки (диски), дающие возможность на основе сочетания прозрачных и непрозрачных полос получить при пропускании через них света два сигнала: «темно - светло», которые принимаются фотоприёмником. Сигнал, принятый фотоприёмником, поступает на электронную часть датчика угла, где происходит вычисление угла поворота.
Дальномер состоит из измерительного блока 3D Disto и ручного блока управления.
Измерительный блок представляет собой пластиковый прорезиненный корпус, вмещающий угломерный модуль, лазерный дальномер с видоискателем, электрический сервопривод и аккумуляторную батарею. Нижняя часть корпуса имеет резьбовое отверстие для установки на штатив.
Измерительный блок имеет встроенный электронный компенсатор, который автоматически вносит поправки в измеряемые углы при отклонении измерительного блока от вертикали.
Ручной блок управления представляет собой пластиковый прорезиненный корпус с сенсорным дисплеем. Наведение лазерного луча на объект измерения осуществляется перемещением специальной указки по сенсорному дисплею в заданную точку формируемого изображения объекта измерения. Результаты измерений выводятся на дисплей ручного блока управления и регистрируются в его внутренней памяти.

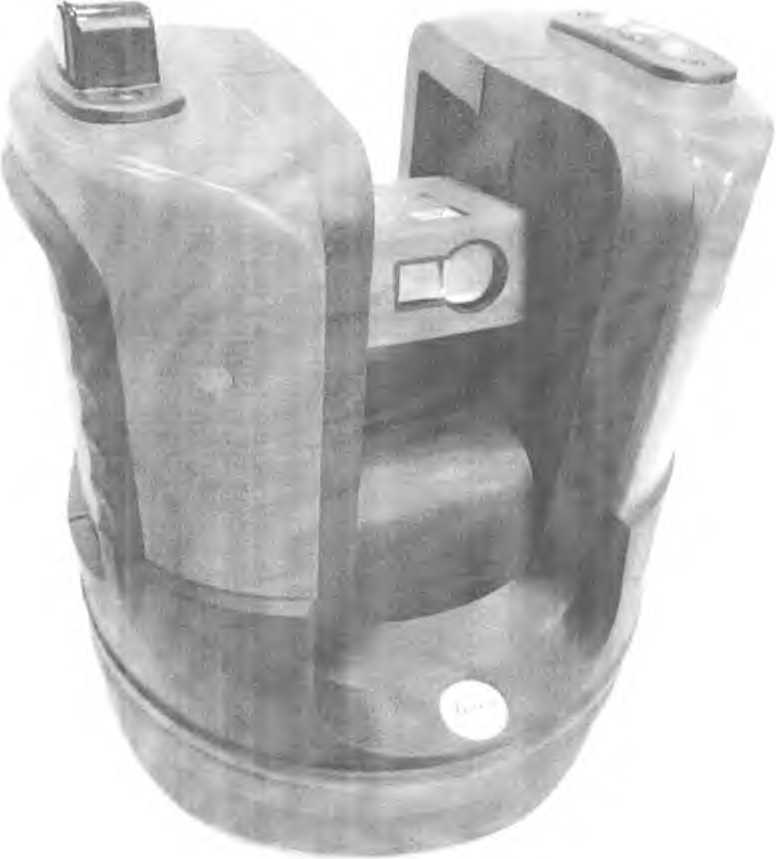

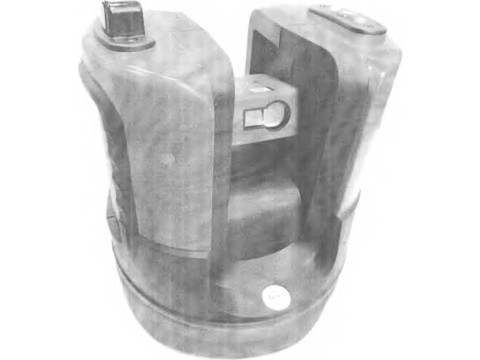

Внешний вид дальномеров приведён на рисунке 1.
Рисунок 1
Место для нанесения знака поверки указано в приложении А.
реестр \ среде” измерений I \ Ри.пуилмьи бемрусь / \Д.1Я дои)»е«тоь/
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
|
___Таблица 1 __________ Наименование характеристики Длина волны лазерного излучения, нм______ Мощность лазерного излучения, мВт, не более__■ Класс оборудования по лазерной безопасности по EN 60825-1___ Размер пятна лазерного луча, мм, не более: - на расстоянии 10 м - на расстоянии 30 м |
Значение характеристики _______650 _____ _ 1 ______________________2_____________ 7x7 9 х 15 |
|
Диапазон измерений расстояний, м________ Диапазон измерений углов - горизонтальных - вертикальных |
______ от 0,5 до 50 от 0° до 360° от минус 35° до плюс 90° |
|
Пределы допускаемой абсолютной погрешности измерений расстояний, мм, в диапазоне: - от 0,5 до 10 м включительно - от 10 до 30 м включительно - от 30 до 50 м включительно________ Среднее квадратическое отклонение измерения горизонтальных и вертикальных углов |
±1,0 ±2,0 ____Щ4Д) ±15" |
|
Диапазон работы автоматического компенсатора______ Пределы допускаемой абсолютной погрешности работы автоматического компенсатора ___ ______ Объём флэш-памяти, Гб |
__от минус 3° до плюс 3° ___±10" 32 |
|
Напряжение питания постоянного тока, В: - измерительного блока 3D Disto - ручного блока управления |
24 5 |
|
Диапазон температуры окружающего воздуха при эксплуатации, °C Максимальная относительная влажность окружающего воздуха при эксплуатации, % _____ ________ Диапазон температуры окружающего воздуха при хранении, °C |
от минус 10 до плюс 50 85 при температуре 35 °C ___(без конденсации) от минус 25 до плюс 70 |
|
Габаритные размеры, мм, не более: - измерительного блока 3D Disto - ручного блока управления |
0186,6 х 215,5 178,5 х 120 х 25,8 |
|
Степень защиты оболочки по ГОСТ 14254-96 (МЭК 529-89): - измерительного блока 3D Disto -jDynHoro блока управления _________ Класс оборудования по защите от поражения электрическим током по МЭК 61010-1:1990 (ГОСТ 12.2.091-2002) |
IP54 ______ IP5X III | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Для документов
Государственный реестр средств измерении Республики Беларусь
Комплектность
В комплект поставки дальномера входит:
- измерительный блок 3D Disto -• 1 шт.;
- ручной блок управления -■ 1 шт.;
- источник питания ручного блока управления - 1 шт.;
- переходники для источника питания блока ручного управления - 1 шт.;
- пульт дистанционного управления RMI00 - 1 шт.;
- кабель USB для связи 3D Disto с ручным блоком управления - -1 шт.;
- кабель питания для соединения 3D Disto с ручным блоком управления - 1 шт.;
- кабель Micro-USB для подключения к ПК - 1 шт.;
руководство по эксплуатации (на русском языке) - 1 экз.;
компакт-диск, содержащий инструкцию по технике безопасности, краткое руководство по эксплуатации (Quickstart guide) - 1 шт.;
- сертификат СЕ и производителя - 1 экз.;
- карта памяти USB - 1 шт.;
- кабели питания 3D Disto под различные национальные стандарты - 4 шт.;
- самоклеющиеся мишени -50 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Leica Geosystems AG», Швейцария.
МРБ МГ1.2445-2014 «Дальномеры лазерные 3D Disto. Методика поверки»
Заключение
Дальномеры лазерные 3D Disto соответствуют документации фирмы “Leica Geosystems AG”, Швейцария.
Межповерочный интервал не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БслГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
