Дальномеры ДЛ-2

Назначение

Дальномеры ДЛ-2 (далее - дальномер) предназначены для бесконтактного измерения расстояний до пространственно удаленных объектов.

Область применения - в машиностроении, строительстве, на водном транспорте, в геодезии, в туризме, в охотоведческих хозяйствах, в службах охраны и дорожного контроля.

Описание

Дальномер представляет собой малогабаритный лазерный прибор ручного типа, выполненный в форме монокуляра (наблюдение объекта в поле зрения оптической системы дальномера осуществляется одним глазом). Дальномер объединяет в себе две функциональные системы: дальномерную и визирную.

Общий вид дальномера представлен на рисунке 1.

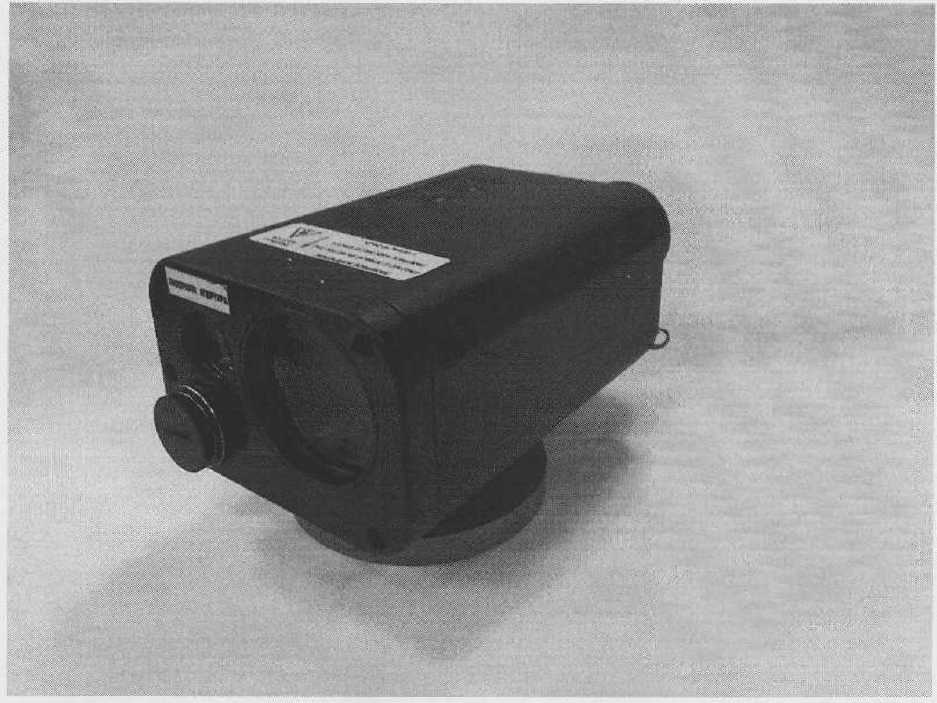

Рисунок 1 - Общий вид дальномера ДЛ-2

Дальномерная система включает в себя передающий и приемный каналы.

Передающий канал предназначен для формирования и излучения оптического сигнала в направлении объекта.

Приемный канал, как составная часть приемно-визирного канала, предназначен для селекции и приема оптического сигнала, отраженного от объекта.

Импульсы лазерного излучения (оптический сигнал), посылаемые в направлении объекта, отражаются от объекта и принимаются высокочувствительным фотоприемным устройством (ФПУ).

Контроллер измеряет время прохождения оптическим сигналом расстояния до объекта и обратно, производит вычисление дальности до него и выдает результат измерения на дисплей, оптическое изображение которого формируется в поле зрения окуляра визирного канала.

При проведении измерений в качестве объекта могут служить любые предметы, имеющие диффузно светорассеивающую поверхность.

Визирная система включает в себя объектив приемно-визирного канала, сетку, совмещенную с плоскостью изображения объекта и окуляр. Сетка представляет собой ЖК-дисплей, содержащий прицельную марку и информационные символы. Изображение, формируемое в плоскости сетки, наблюдается с увеличением через окуляр. Прицельная марка выполнена в виде перекрестия с квадратом в центре поля зрения и служит для наведения дальномера на объект.

В нижней части поля зрения визуального канала расположены два цифровых табло для индикации значений расстояний до объектов, а также индикатор единицы измерения дальности (символы «М» - метр, или «У» - ярд). В верхней части поля зрения - индикатор уровня отраженного от объекта сигнала (символы «ЦЕЛЬ»-«УДОВ» ,«ХОР»; «ОТД»), индикатор строба дистанции и индикатор разряда батареи (если напряжение питания ниже допустимого). Настройка на резкое изображение в поле зрения дальномера сетки и объекта осуществляется поворотом кольца диоптрийной наводки окуляра.

Место нанесения знака поверки (клеймо-наклейка) приведено в приложении.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Энергия импульса лазерного излучения на выходе излучающего канала ..................... не более 2 мкДж

Диапазон измеряемых расстояний ................. От 20 до 2000 м

Пределы допускаемой абсолютной погрешности измерения ...................................... ±1 м

Дискретность отсчета....................................... 1 м

Видимое увеличение визирного канала......... не менее 7 крат

Угловое поле зрения визирного канала.......... не менее 8 0

Диапазон диоптрийной поправки окуляра..... От минус 5 до плюс 5 дптр.

Количество циклов измерения от одного не менее 300 комплекта элементов питания ........................

Напряжение питания постоянного тока......... 6 В

Габаритные размеры

не более 185x95x65 мм

Масса ................................................................. не более 1,0 кг.

Ток потребления..................

Средняя наработка на отказ Средний срок службы ........

не более 0,9 А

не менее 2000 циклов

не менее 5 лет

Класс защиты от поражения электрическим током ........................................................

III по ГОСТ 12.2.091-2002

Лазерная безопасность ....................................

Степень защиты, обеспечиваемая оболочкой.................................................................

2 класс по ГОСТ 12.1.040-83 и

СанПин 2.2.4.13-2-2005

IP54 по ГОСТ 14254-96

Условия эксплуатации: температура окружающего воздуха................

относительная влажность................................

атмосферное давление......................................

от минус 35°С до плюс 55° С;

до 98 % при 25° С

от 84,0 до 106,7 кПа

Знак утверждения типа

Знак утверждения типа наносится на табличке, закрепленной снизу на основании корпуса дальномера (рисунок 2) любым методом, обеспечивающим сохранность маркировки в течение всего срока службы во всех условиях и режимах, установленных в технических условиях, а также на титульном листе руководства по эксплуатации 9721.00.00.000 РЭ методом типографской печати.

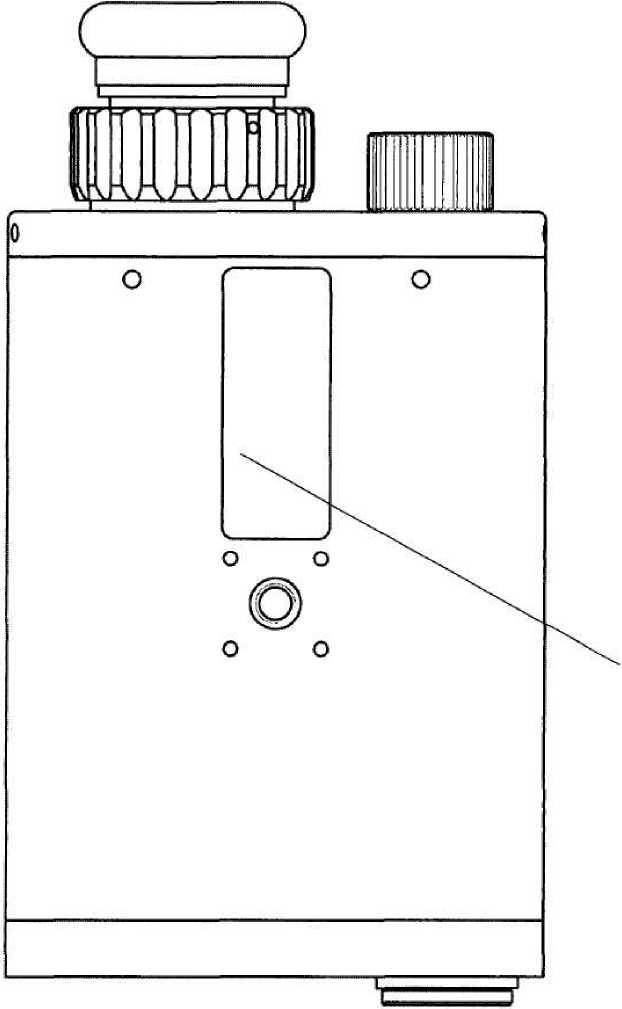

Место расположения таблички с

надписями

Рисунок 2 - Основание корпуса дальномера с нанесенным знаком

утверждения типа

Комплектность

В комплект поставки дальномера входят:

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Технические условия ТУ BY 100230590.127-2009 «Дальномер ДЛ-2»;

ГОСТ 15150-69 «Машины, приборы, и другие технические изделия. Исполнения для различных климатических районов, категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды»;

ГОСТ 12.2.091’-2002 «Безопасность электрических контрольноизмерительных приборов и лабораторного оборудования»;

МРБ. МП. 1970-2009 «Дальномер ДЛ-2. Методика поверки».

Заключение

Дальномеры ДЛ-2 соответствуют требованиям технических условий ТУ BY 100230590.127-2009, ГОСТ 15150-69 и ГОСТ 12.2.091-2002.

Межповерочный интервал - не более 12 месяцев (для применения в сфере законодательной метрологии).

Научно-исследовательский испытательный центр БелГИМ.

г. Минск, Старовиленский тракт,93, тел.334-98-13.

Аттестат аккредитации № BY/112 02.1.0.0025.
