Дальномер радиолокационный РДМ

Назначение

Дальномер радиолокационный РДМ предназначен для бесконтактного измерения расстояний между стационарно расположенными объектами и расстояний до поверхностей жидких, твердых и сыпучих материалов в емкостях разнообразных конструкций, для измерения высоты штабелей и глубины скважин. На базе аппаратных средств изделия и дополнительного оборудования могут создаваться многоканальные автоматизированные измерительные комплексы по учету исходного сырья и продукции при складировании и системы управления технологическими процессами.

Описание

Дальномер радиолокационный РДМ состоит из измерительного преобразователя (в дальнейшем датчик) и адаптера, осуществляющего прием измерительной информации от датчика и подключение его к информационной сети. Адаптер и датчик, конструктивно выполнены в различных корпусах и соединяются между собой с помощью кабеля соединительного. Изделие с внешним устройством управления соединяется с помощью кабеля интерфейсного.

В основу действия дальномера радиолокационного РДМ положен принцип ближней радиолокации с использованием линейно-частотно модулированных (ЛЧМ) сигналов СВЧ диапазона электромагнитных волн.

Работа всех узлов изделия осуществляется под управлением внешнего блока управления, который производит опрос датчика и преобразует измерительную информацию к виду, необходимому для дальнейшей обработки.

Измеренное расстояние прямопропорционально количеству импульсов в измерительной последовательности, формируемой дальномером радиолокационным. .

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон измерения, м.                                   от 2 - до 40

Температура окружающей среды, °C                      от минус 40, до плюс 50.

Пределы допустимой основной погрешности, м, не более ±0,1

Среднее квадратическое отклонение, м, не более Смещение нуля, обусловленное конструктивными особенностями изделия, м, не более

Вариация результатов измерений, м, не более Режимы работы изделия

Параметры входных запускающих сигналов амплитуда импульса,В длительность импульса, мс адресный режим безадресный режим

Напряжение питания от однофазной сети переменного тока, В частота питающей сети, Гц

Потребляемая мощность, Вт, не более

Габаритные размеры датчика, мм, не более: длина диаметр фланца крепления диаметр корпуса

Габаритные размеры адаптера, мм, не более Масса изделия в упаковке, кг., не более Масса составных частей изделия, кг, не более: -датчика -адаптера

Средняя наработка на отказ, ч, не менее Средний срок службы, лет, не менее

±0,03

±0.2

0,1

адресный и безадресный.

от 0.2 до 12

от 1 до 2

отЮ до15

220(±22,-33)

50+1

10.

225

128

90

230x94x58

3,0

1,0;

0,8

100000

12

КОМПЛЕКТ ПОСТАВКИ

ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА

Знак государственного реестра наносится :

- на переднюю панель адаптера методом гравертона

- на титульный лист паспорта типографским способом

Поверка

Поверка производится по МП.МН 843-2000.

Межповерочный интервал - 2 года.

Пломбирование датчика осуществляется мастичными пломбами в двух местах, указанных на рисунке 1.

Пломбирование адаптера осуществляется мастичной пломбой путем пломбирования двух из четырех винтов, скрепляющих корпус датчика. Места пломбирования указаны на рисунке 2.

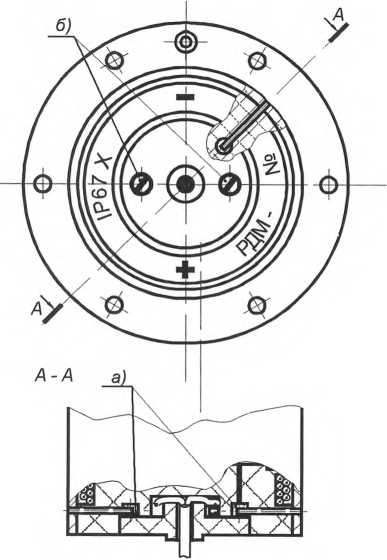

Рисунок 1 Места пломбирования :

а) после сборки датчика ;

б) после подсоединения датчика к линии.

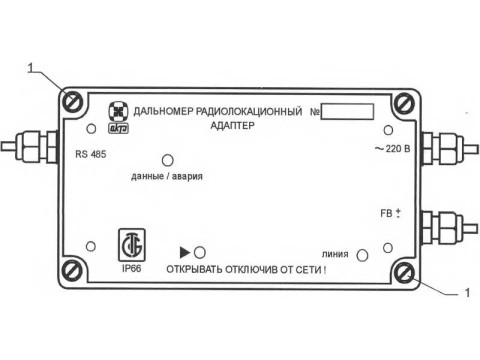

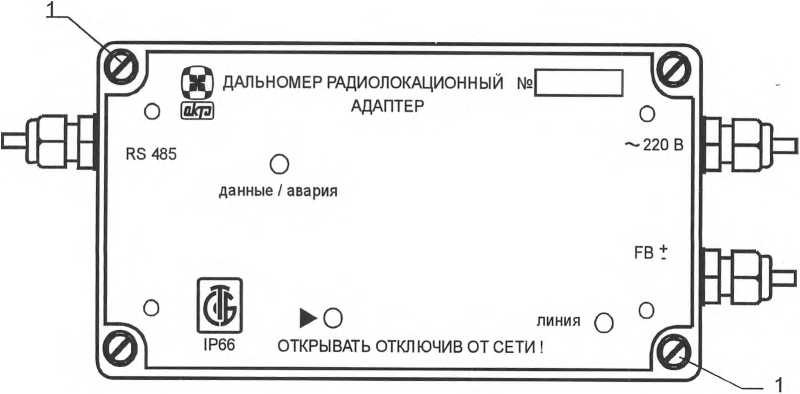

Рисунок. 2 Пломбирование адаптера .

1 -места пломбирования.

Нормативные документы

Заключение

Дальномер радиолокационный соответствует требованиям ТУ РБ00965938.001 - 2000, ГОСТ 12.1.006-84, ГОСТ 12997-84, ГОСТ 15150-69, ГОСТ 26104-89, ГОСТ 28725-90.
