Нивелиры лазерные серии HV
| Номер в ГРСИ РФ: | РБ 03 01 5439 14 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Категория: | Нивелиры |
| Производитель / заявитель: | "Trimble Inc.", США |
|
Описание типа РБ 03 01 5439 14 [2014-10-31]
rb-03-01-5439-14_2014-10-31.pdf
|
Скачать |
Нивелиры лазерные серии HV (далее - нивелиры) предназначены для измерения превышений, построения горизонтальной и вертикальной плоскости.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5439 14 |
| Наименование | Нивелиры лазерные серии HV |
| Год регистрации | 2014 |
| Номер сертификата | 9198 |
| Дата регистрации | 2014-06-26 |
| Срок действия | 2019-06-26 |
| Получатель сертификата | фирма "Trimble Navigation Ltd.", Соединенные Штаты (US), Китай (CN), Малайзия (MY) |
Производитель / Заявитель
фирма "Trimble Navigation Ltd."
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2421-2014. |
Поверители
Скачать
|
Описание типа РБ 03 01 5439 14 [2014-10-31]
rb-03-01-5439-14_2014-10-31.pdf
|
Скачать |
Описание типа
Назначение
Нивелиры лазерные серии HV (далее - нивелиры) предназначены для измерения превышений, построения горизонтальной и вертикальной плоскости.
Область применения - геодезические разбивочные работы, строительно-монтажные работы как внутри помещений, так и снаружи.
Описание
Нивелир состоит из пылевлагозащищенного корпуса, вмещающего лазерные и электронные компоненты и съемной аккумуляторной батареи.
Лазерные нивелиры HV101 и HV301 позволяют строить горизонтальную и вертикальные плоскости с высокой точностью. Для установки прибора необязательно иметь горизонтальное основание - компенсатор автоматически установит ротор таким образом, чтобы при его вращении лазерный луч строил горизонтальную плоскость.
Нивелиры выпускают следующих модификаций: HV101, HV301.

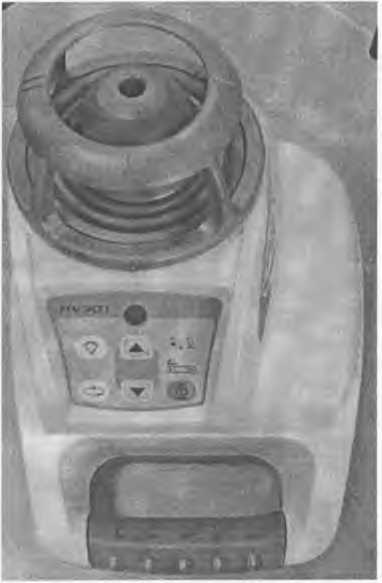

Выпускаемые модификации различаются углом i (проекция на отвесную плоскость угла между лазерным лучом и горизонтальной линией) и диапазоном работы. Внешний вид нивелиров приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.

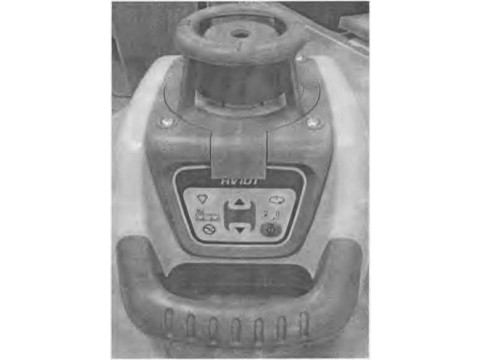

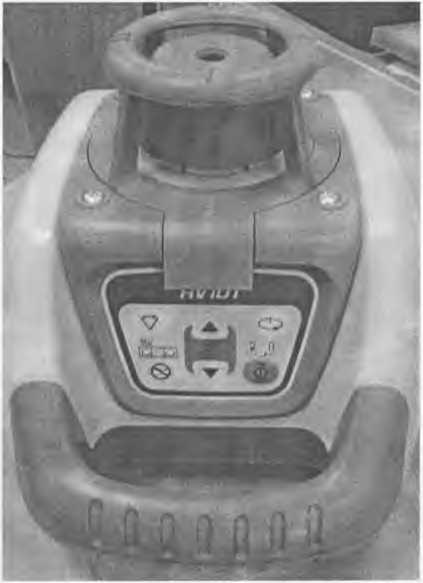

Рисунок 1 - Внешний вид нивелиров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики нивелиров лазерных серии HV приведены в таблицах 1-2.
Таблица 1 - Основные технические и метрологические характеристики нивелира лазерного HV101
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой погрешности нивелирования, мм/м |
±0,10 |
|
Мощность лазерного излучения, мВт |
<5 |
|
Длина волны лазерного излучения |
635 |
|
Диаметр лазерного луча на выходе прибора, мм, не более |
5 |
|
Диапазон работы, м: - с приемником; - без приемника |
от 0 до 200; от 0 до 60 |
|
Диапазон работы компенсатора |
|
Скорость вращения, об/мин |
50, 200, 600 |
|
Параметры электропитания |
2 батареи типа D, щелочные (1,5 В) |
|
Диапазон рабочих температур |
от минус 5°С до плюс 45°С |
|
Диапазон температур хранения |
от минус 20°С до плюс 70°С |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP54 |
|
Габаритные размеры, мм, не более |
216x171x152 |
|
Масса, кг, не более |
1,5 |
Таблица 2 - Основные технические и метрологические характеристики нивелира лазерного НУЗ 01
|
Наименование характеристики |
Значение характеристики |
|
Пределы допускаемой погрешности нивелирования, мм/м |
±0,07 |
|
Температурная компенсация |
2 "/°C |
|
Мощность лазерного излучения, мВт |
<5 |
|
Длина волны лазерного излучения, нм |
635 |
|
Диаметр лазерного луча на выходе прибора, мм, не более |
5 |
|
Диапазон работы, м: - с приемником; - без приемника |
от 0 до 500; от 0 до 100 |
|
Диапазон работы компенсатора |
±5° |
|
Скорость вращения, об/мин |
10, 80, 200, 600 |
|
Параметры электропитания |
4 батареи типа D, щелочные (1,5 В) или Ni^/Йгюр^х заряжаемые (1,2 В) /'Н' |
ЛистЗ Листов 6
|
Диапазон рабочих температур |
от минус 20°С до плюс 50°С |
|
Диапазон температур хранения |
от минус 20°С до плюс 70°С |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP54 |
|
Габаритные размеры, мм, не более |
245x165x185 |
|
Масса, кг, не более |
2,7 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
В комплект поставки входят наименования, представленные в таблицах 3-4:
Таблица 3 - Комплект поставки лазерного нивелира HV101
|
Наименование |
Количество, ед. |
|
Лазерный нивелир HV101 |
1 |
|
Пульт дистанционного управления RC601 |
1 |
|
Кронштейн крепления на стену |
1 |
|
Мишень |
1 |
|
Щелочные батареи тип D |
2 |
|
Очки |
1 |
|
Футляр для переноски |
1 |
|
Инструкция |
1 |
Таблица 4 - Комплект поставки лазерного нивелира НУЗ 01
|
Наименование |
Количество, ед. |
|
Лазерный нивелир HV301 |
1 |
|
Лазерный приемник HR350 с кронштейном |
1 |
|
NiMH аккумуляторы |
2 |
|
Зарядное устройство |
1 |
|
Футляр для переноски |
1 |
|
Инструкция |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Trimble Navigation Ltd." (Соединенные Штаты, Китай, Малайзия).
Методика поверки МРБ МП.2421-2014 - "Нивелиры лазерные Trimble".
Заключение
Нивелиры лазерные серии HV соответствуют требованиям технической документации фирмы "Trimble Navigation Ltd." (Соединенные Штаты, Китай, Малайзия).
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
