Установки автоколлимационные для поверки нивелиров и теодолитов АУПНТ

Назначение

Установки автоколлимационные для поверки нивелиров и теодолитов АУПНТ (далее по тексту - АУПНТ) предназначены для воспроизведения линии горизонта, вертикальной оси и плоского развернутого угла в горизонтальной и вертикальной плоскостях.

АУПНТ применяются для определения и (или) контроля метрологических характеристик геодезических приборов (оптических и лазерных нивелиров и приборов вертикального проектирования, теодолитов и угломерной части оптических и электронных тахеометров) при проведении их испытаний, государственной метрологической аттестации, поверке и калибровке.

Описание

АУПНТ состоит из трех функциональных частей - установки автоколлимационной для поверки нивелиров (АУПН), установки автоколлимационной для поверки теодолитов (АУПТ) и приспособления для поверки приборов вертикального проектирования (ПВП), которые могут применяться в отдельности, но конструктивно и функционально представляют один прибор.

АУПТ выполнена в виде вертикальной стойки, в верхней части которой закреплены кантователь и два кронштейна. На одном кронштейне устанавливается АУПН, на другом кронштейне закреплен предметный стол, с помощью которого прибор, метрологические характеристики которого контролируются, устанавливается на нужную высоту и наклоняется на заданный угол.

На оси стойки расположен кантователь, на котором закреплены три автоколлимационные трубы, две из которых направлены одна на другую. Третья зрительная труба, с оптическим окуляром или с фотоэлектрическим преобразователем, установлена перпендикулярно к оси направленных одна на другую труб и используется для поверки ПВП.

АУПН состоит из платформы, на которой закреплена автоколлимацйонная труба с оптическим окуляром или фотоэлектрическим преобразователем и плоское зеркало, а также установлена кювета с жидким маслом, поверхность которого воспроизводит горизонтальную плоскость. Перед работой, с помощью автоколлимационной трубы, зеркало устанавливают вертикально (перпендикулярно к поверхности масла).

По оси кантователя вмонтирован угломер, при помощи которого можно наклонить визирную ось АУПН с визуальным автоколлиматором и установить ее параллельно к визирной оси нивелира, а также определить угол рассогласования с горизонтом и погрешность работы компенсатора нивелира.

Фотоэлектрический преобразователь измеряет угол рассогласования поверяемого нивелира с горизонтом и определяет погрешность работы компенсатора нивелира в автоматическом режиме.

Электрическое питание АУПНТ осуществляется от сети переменного тока через блок питания.

В комплект АУПНТ (по заказу) может входить мера плоского угла трехгранная, которая используется для поверки АУПН.

Внешний вид АУПНТ приведен на рисунке 1.

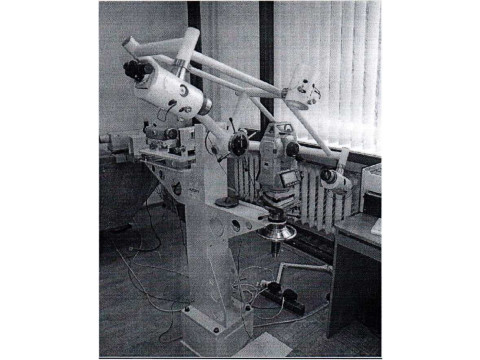

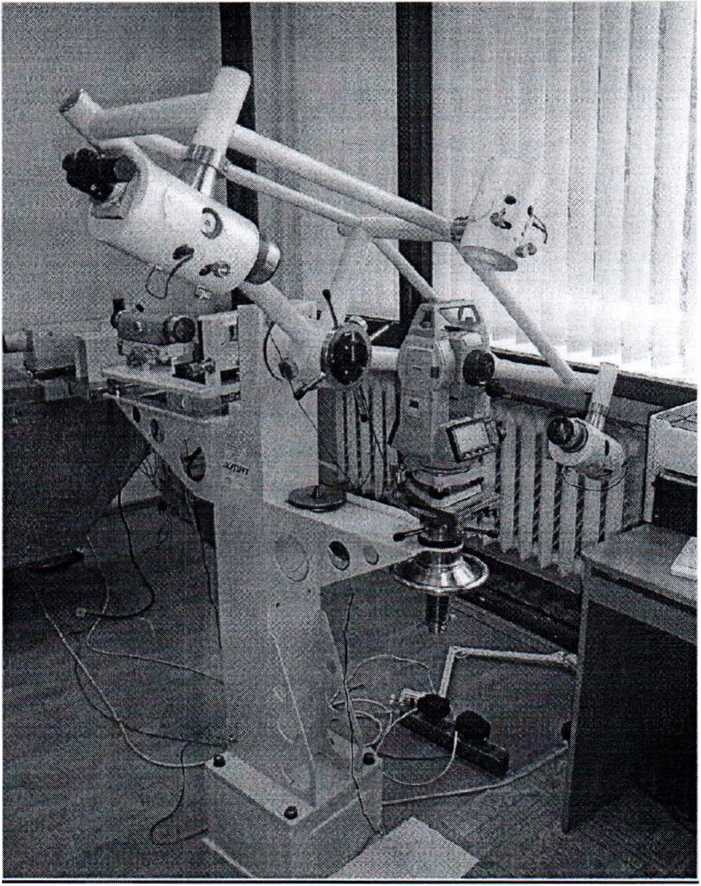

Рисунок 1 - Внешний вид установки автоколлимационной для поверки нивелиров и теодолитов АУПНТ

Место нанесения знака поверки в виде клейма-наклейки приведено^в /Гь

приложении А.

II                            Ч

\\ / //

5Х \Для ДОкумспгуц/ /1

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазон наклона визирной оси двух автоколлимационных зрительных труб АУПТ - от минус 40 до плюс 40°.

Средняя квадратическая погрешность воспроизведения угла 180° визирными осями автоколлимационных зрительных труб АУПТ в вертикальной и горизонтальной плоскостях - не более 0,7".

Диапазон измерений угла рассогласования визирной оси поверяемого нивелира с горизонтом АУПН:

- при комплектации визуальным автоколлиматором - от минус 30" до плюс 30";

- при комплектации фотоэлектрическим преобразователем - от минус 60" до плюс 60".

Границы систематической составляющей погрешности при воспроизведении установкой АУПН горизонтальной визирной оси при определении угла рассогласования нивелиров, “места нуля” теодолитов и тахеометров:

- при комплектации визуальным автоколлиматором - 2,0";

- при комплектации фотоэлектрическим преобразователем -1,0".

Средняя квадратическая погрешность при воспроизведении установкой АУПН горизонтальной визирной оси при определении угла рассогласования нивелира с горизонтом, "места нуля" теодолитов и тахеометров:

- при комплектации визуальным автоколлиматором - не более 0,7";

- при комплектации фотоэлектрическим преобразователем - не более 0,3".

Цена деления угломера - 0,5".

Цена наименьшего разряда фотоэлектрического преобразователя АУПН - 0,1".

Средняя квадратичная погрешность АУПН при определении погрешности компенсатора нивелиров, теодолитов и тахеометров:

- при комплектации визуальным автоколлиматором - не более 0,5";

- при комплектации фотоэлектрическим преобразователем - не более 0,15".

Диапазон угла наклона поворотной платформы предметного стола АУПТ - от минус 1° до 5°.

Цена деления шкалы поворотной платформы предметного стола АУПТ - 2'.

Цена наименьшего разряда при измерении отклонения от вертикали визирной оси приспособлением ПВП - 0,1".

Средняя квадратичная погрешность приспособления ПВП с оптическим окуляром при измерении отклонения от вертикали визирной оси - 0,5".

Средняя квадратичная погрешность при измерении отклонения от вертикали визирной оси приспособлением ПВП:

- в диапазоне от минус 20" до 20" - 2,0";

- в диапазоне от минус 60" до 60" - 6,0".

Средняя квадратичная погрешность при определении погрешности компенсатора приспособлением ПВП - не более 0,15".

Средняя квадратичная погрешность АУПНТ при определении диапазона компенсатора - не более 0,2'.

Доверительные границы абсолютной погрешности меры плоского угла трехгранной, входящей в комплект АУПНТ, при воспроизведении плоского угла - + 0,3".

Максимальная высота перемещения предметного стола - 110 мм.

Электрическое питание - от сети переменного тока напряжением от 187 до 242 В с частотой (50 ± 1) Гц.

Потребляемая мощность - не более 25 В А.

|| {Государственный реестр] II

II I средств измерений / I

\\ У.еспублики Беларусь / Ц

XX \Для документов/ /]

Рабочий диапазон температуры - от 10 до 30 °C.

Габаритные размеры - не более 850 мм х 1500 мм х 1400 мм.

Масса - не более 140 кг.

Средняя наработка на отказ - не меньше 10000 часов.

Полный средний срок службы - не менее 10 лет.

Знак утверждения типа

Знак утверждения типа наносится на табличку, которая закрепляется на стойке АУПНТ, и на титульные листы эксплуатационных документов.

Комплектность

Комплект поставки АУПНТ:

- установка автоколлимационная для поверки теодолитов АУПТ - 1 шт.;

- установка автоколлимационная для поверки нивелиров АУПН - 1 шт.;

- устройство для поверки приборов вертикального проектирования с фотоэлектрическим преобразователем - 1 шт. (по заказу);

- мера плоского угла трехгранная с приспособлением - 1 шт. (по заказу);

- блок питания 6 V, 800 mA - 1 шт.;

- устройство подсветки окуляров -1 шт.;

- подставка -1 шт.;

- переменные диски под трегер с становыми винтами: с резьбой М16*2 - 1 шт., с резьбой 5/8"(дюйма) - 1 шт.;

- диск под трегер - 1 шт.;

- гайки - 4 шт.;

- шайбы - 4 шт.;

- светофильтры - 2 шт.;

- установочные меры № 1 и № 2 - 2 шт.;

- жидкое масло -1 флакон;

- комплект запасных частей и оборудования -1 компл. (по заказу);

- транспортно-упаковочные ящики АУПНТ - 4 шт. (по заказу);

- руководство по эксплуатации -1 экз.;

- МПУ 142/01 “Метрология. Установка автоколлимационная для поверки нивелиров и теодолитов АУПНТ. Методика поверки” - 1 экз.;

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ У 73.1-02568182.002-2002 "Установка автоколлимационная для поверки нивелиров и теодолитов АУПНТ. Технические условия".

МПУ 142/01 “Метрология. Установка автоколлимационная для поверки нивелиров и теодолитов АУПНТ. Методика поверки”.

Заключение

Установка автоколлимационная для поверки нивелиров и теодолитов АУПНТ соответствует требованиям ТУ У 73.1-02568182.002-2002.

Межповерочный интервал: не более 24 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 24 месяцев.

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ

220053 г. Минск, Старовиленский тракт, 93

Тел. (017) 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025 до 30.03.2019.
