Измерители напряженности поля промышленной частоты П3-50
| Номер в ГРСИ РФ: | РБ 03 16 2251 14 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | ООО НПП "Омега Инжениринг", г. Москва |
Измерители напряженности поля промышленной частоты ПЗ-50 (далее - измерители) предназначены для измерений среднеквадратического значения напряженности электрического и магнитного полей промышленной частоты (50 Гц).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 2251 14 |
| Наименование | Измерители напряженности поля промышленной частоты П3-50 |
| Год регистрации | 2014 |
| Номер сертификата | 9191 |
| Дата регистрации | 2014-05-29 |
| Срок действия | 2018-06-24 |
| Получатель сертификата | ООО НПП "Омега Инжениринг", г. Москва, Россия (RU) |
Производитель / Заявитель
ООО НПП "Омега Инжениринг"
Адрес: ул. Б.Полянка, д. 50/1, стр. 2, 119180, г. Москва
Контакты: (095)58944-19 / (495)744-84-23 / omega@omega-mera.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Метрологическое обеспечение | Метрологически не обеспечены в Республике Беларусь в диапазоне частот = 10 кГц. |
| Методика поверки | Поверка проводится по ВГКН.411153.010 МП (2007 г.). |
| Признание поверки | Первичная при выпуске из производства и периодическая: ВНИИФТРИ (номер реестра - №075, шифр поверительного клейма - Т)(НТК №08-09); ФБУ "ЦСМ Московской области" (аттестат аккредитации - №RA.RU.311432, шифр поверительного клейма - ТТ)(НТК №07-16). |
Поверители
Скачать
|
Описание типа РБ 03 16 2251 14 [2009-09-24]
rb-03-16-2251-14_2009-09-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 2251 14 [2014-11-19]
rb-03-16-2251-14_2014-11-19.pdf
|
Скачать |
Описание типа
Назначение
Измерители напряженности поля промышленной частоты ПЗ-50 (далее - измерители) предназначены для измерений среднеквадратического значения напряженности электрического и магнитного полей промышленной частоты (50 Гц).
Описание
Принцип действия измерителей основан на возбуждении в антенне-преобразователе (АП) под воздействием измеряемого поля переменного напряжения и пропорционального напряженности поля. Переменное напряжение предварительно усиливается в АП и далее поступает на вход устройства отсчетного, где происходит его фильтрация, дальнейшее усилие, преобразование в постоянное напряжение и индикация. Основными элементами измерителя являются АП ЕЗ-50, НЗ-50 и устройство отсчетного УОЗ-50.
АП ЕЗ-50 предназначена для измерений напряженности электрического поля. АП НЗ-50 предназначена для измерений напряженности магнитного поля. АП обеспечивают проведение измерений в свободном пространстве методом направленного приема. При этом показания измерителя соответствуют среднеквадратическому значению проекции вектора напряженности поля на измерительную ось АП в точке измерений.

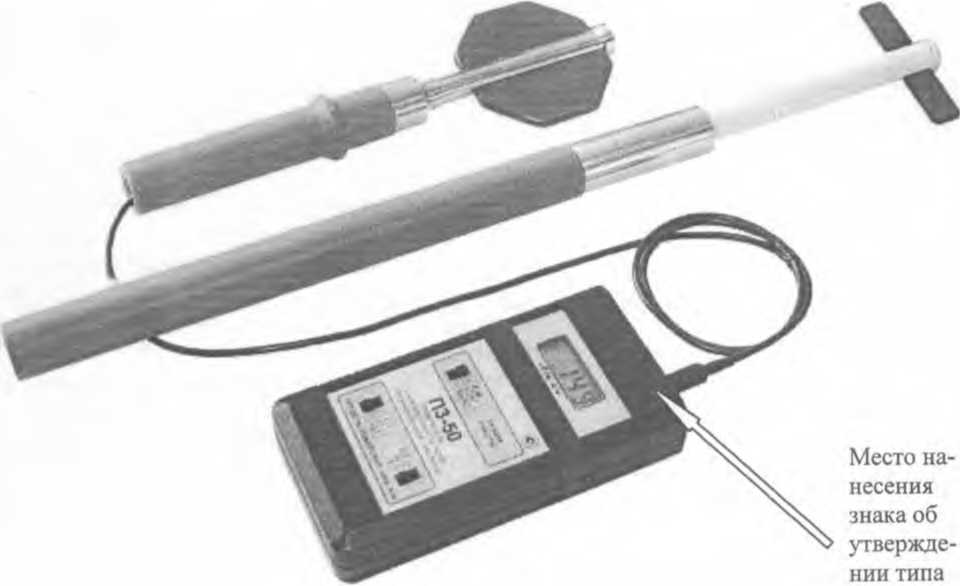

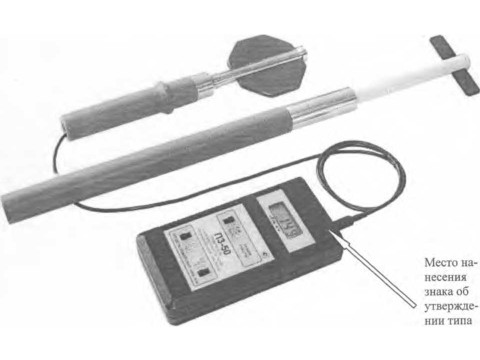

Внешний вид измерителя приведен на рисунке 1, схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Рисунок 1
Всего листов 4

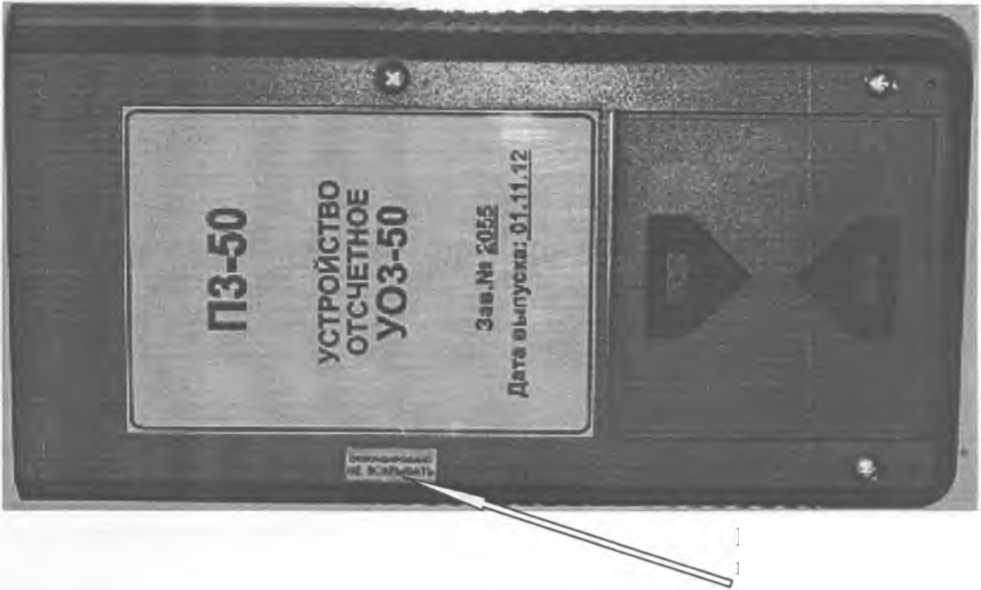

Место пломбировки от несанкционированного доступа
Рисунок 2
Технические характеристики
Метрологические и технические характеристики измерителей приведены в таблице 1. Таблица 1
|
Диапазон частот, Гц |
от 48 до 52 |
|
Диапазон измерений: - напряженности электрического поля, кВ/м - напряженности магнитного поля, А/м |
от 0,01 до 100 от 0,1 до 1800 |
|
Пределы допускаемой основной относительной погрешности измерений напряженности электрического поля, где: Еп - установленный предел измерения (0,2; 20 или 200 кВ/м); Ех - измеренное значение напряженности электрического поля, кВ/м |
iflS + O.ZxfEn/Ex]] % |
|
Пределы допускаемой основной относительной погрешности измерений напряженности магнитного поля, где Нп - установленный предел измерений (0,2; 20, 200 или 2000 А/м); Нх - измеренное значение напряженности магнитного поля, А/м |
±[15 + 0,2 [Нп/Нх]]% |
|
Пределы допускаемой дополнительной погрешности, обусловленной отклонением температуры от нормальной (20 ПС) в пределах рабочих температур, на каждые 10 ПС |
±6% |
|
Время непрерывной работы, не менее, ч |
16 |
|
Среднее время наработки на отказ, не менее, ч |
3000 |
|
Габаритные размеры составных частей измерителя (длинахширина*высота), не более, мм - антенна преобразователь ЕЗ-50 - антенна преобразователь НЗ-50 - устройства отсчетного УОЗ-50 - измеритель в футляре |
450x110x40 450x110x40 200x100x45 440x390x90 |
Лист № 3
Всего листов 4
|
Масса составных частей измерителя, не более, кг - антенна преобразователь ЕЗ-50 - антенна преобразователь НЗ-50 - устройства отсчетного УОЗ-50 - измеритель в футляре |
0,8 0,8 0,5 3,0 |
|
Мощность потребляемая, Вт, не более |
0,1 |
|
Нормальные условия эксплуатации |
Температура: от 5 до 40 °C Относительная влажность воздуха: до 90 % при температуре 25 °C Атмосферное давление: от 70 до 106,7 кПа |
Электрическое питание измерителя осуществляется от встроенной батареи из 4-х сменных химических элементов постоянного тока с номинальным напряжением по 1,5 В (при общем напряжении батареи 3,5-^-6,5 В).
Знак утверждения типа
Знак утверждения типа наносится в правом верхнем углу передней панели устройства отсчетного УОЗ-50 методом тампопечати и в правой верхней части лицевой стороны обложки паспорта типографским способом.
Комплектность
Комплектность измерителей приведена в таблице 2. Таблица 2
|
Наименование |
Обозначение |
Количество |
|
Устройство отсчетное УОЗ-50 |
ВГКН.411153.011 |
1 шт. |
|
Антенна преобразователь ЕЗ-50 |
ВГКН.411153.012 |
1 шт. |
|
Антенна преобразователь НЗ-50 |
ВГКН.411153.013 |
1 шт. |
|
Кабель КЗ-50 |
ВГКН.685611.011 |
1 щт. |
|
Рукоятка для антенн |
ВГКН.411153.014 |
1 шт. |
|
Футляр |
ВГКН.411915.002 |
1 шт. |
|
Паспорт |
ВГКН.411153.010 ПС |
1 шт. |
|
Методика поверки |
ВГКН.411153.010 МП |
1 шт. |
Поверка
осуществляется по документу ВГКН.411153.010 МП «Измеритель напряженности поля промышленной частоты ПЗ-50. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 28.09.2007 г.
Основные средства поверки:
Рабочий эталон единицы напряженности электрического поля в диапазоне частот от 0,5 до 4хЮ6 Гц РЭНЭП-05Г/30М (диапазон напряженности электрического поля частотой 50 Гц 0,1 -200 В/м; погрешность ±5%).
Рабочий эталон единицы напряженности электрического полня на частоте 50 Гц РЭ-НЭП-50 (диапазон напряженности электрического поля частотой 50 Гц 0,1-100 кВ/м; погрешность ±5%).
Рабочий эталон единицы напряженности магнитного поля в диапазоне частот от 0,5 до 1 х 107 Гц РЭНМП-05Г/10М (диапазон напряженности магнитного поля частотой 50 Гц 0,1-100 А/м; погрешность ±5%).
Прибор для поверки вольтметров переменного тока В1-9 (выходное напряжение частотой 50 Гц 0,001-100В; погрешность ±1%).
Сведения о методах измерений
Измеритель напряженности поля промышленной частоты ПЗ-50. Паспорт. Раздел № 8.
Лист № 4
Всего листов 4
Нормативные документы
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 51070-97. Измерители напряженности электрических и магнитных полей. Общие технические требования и методы испытаний.
ГОСТ 8.564-96. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0 - 20 кГц.
ГОСТ 8.808-2012. Государственная поверочная схема для средств измерений напряженности магнитного поля в диапазоне частот 0,000005 -1000 МГц.
Рекомендации к применению
Выполнение работ по обеспечению безопасных условий и охраны труда.
