Системы газоаналитические СГАЭС-ТГ

Назначение

Системы газоаналитические СГАЭС-ТГ предназначены для измерения довзрывоопасных концентраций метана или пропана в воздухе и выдачи сигнализации о превышении установленных значений.

Описание

Системы газоаналитические СГАЭС-ТГ (далее - системы) являются стационарными автоматическими многоканальными приборами непрерывного действия.

Системы состоял из:

- устройства порогового УПЭС;

- первичных измерительных преобразователей (от 1 до 16 штук).

Первичными измерительными преобразователями (далее ПИП) для системы являются преобразователи газовые оптические ДГО (ЖСКФ.413415.001 ТУ, номер в Госреесгре СИ 23472-02) и/или газоанализаторы СГОЭС (ЖСКФ.413311.002 ТУ. номер в Госреестре СИ 32808-11).

Устройство пороговое УПЭС осуществляет одновременное (параллельно, по всем измерительным каналам системы) измерение и аналого-цифровое преобразование сигналов от всех преобразователей, подключенных к нему, а также сравнение величины сигнала с заданными пороговыми значениями (уставками) и выработку управляющих сигналов для световой, звуковой сигнализации и внешних исполнительных устройств. Устройства пороговые УПЭС обеспечивают срабагывание сигнализации по трем настраиваемым уровням, сигнализацию о включении и неисправности по каждому измерительному’ каналу.

Принцип действия ПИП основан на оптико-абсорбционном методе анализа газов, заключающемся в измерении поглощения энергии инфракрасного излучения анализируемой средой. Поверочный компонент (метан или пропан) определяется при заказе системы.

Связь между пороговым устройством и преобразователями осуществляется посредством унифицированного аналогового сигнала постоянного тока (4 20) мА.

ПИП выполнены во взрывозащищенном исполнении, вид взрывозащиты "взрывонепро-ницаемая оболочка" по ГОСТ Р 51330.1, маркировка взрывозащиты !ExdIICT4. Пороговое устройство УПЭС выполнено в общепромышленном исполнении и предназначено для установки в невзрывоопасных зонах.

По защищенности от влияния пыли и воды ПИП соответствуют степени зашиты 1Р66, пороговое устройство УПЭС - IP54 по ГОСТ 14254-96.

Внешний вид систем приведен на рисунке 1.

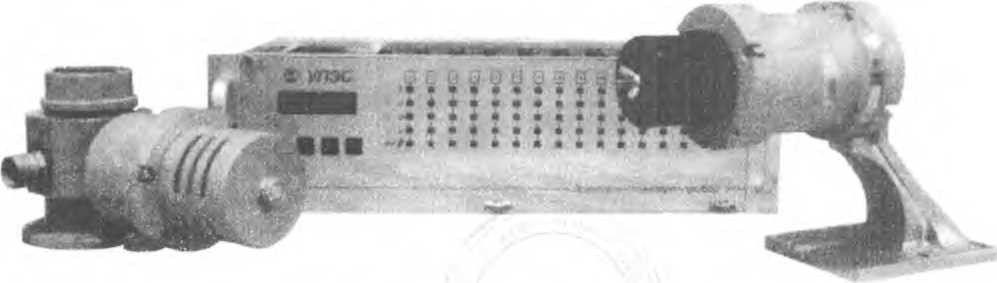

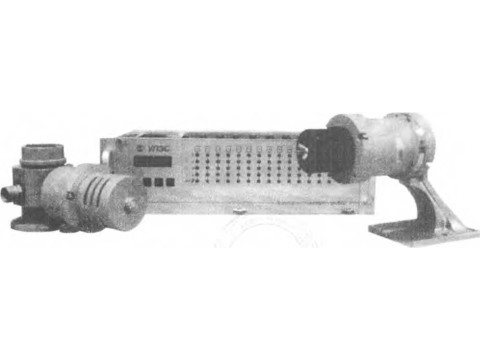

Рисунок 1 - Системы газоаналитические СГАЭС-ТГ, внешний вид

Программное обеспечение

Системы газоаналитические СГАЭС-ТГ имеют следующие виды программного обеспечения:

1) встроенное ПО ПИП ДГО и СГОЭС

2) встроенное ПО УПЭС.

ПИП ДГО и СГОЭС имеют встроенное ПО, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

ПО ПИП ДГО И СГОЭС выполняет следующие функции:

- обработку и передачу измерительной информации от сенсора;

- формирование выходного аналогового сигнала (4 - 20) мА;

- формирование цифрового выходного сигнала (RS-485 протокол Modbus1 м RTU)

- самодиагностику аппаратной части ПИП;

- настройку нулевых показаний и чувствительности, а также изменение режимов ПИП.

Устройство пороговое УПЭС имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач преобразования, отображения и обработки измерительной информации от ПИП.

ПО УПЭС идентифицируется по запросу через интерфейс RS-485.

ПО УПЭС выполняет следующие функции:

- прием и обработку измерительной информации от ПИП;

- формирование выходного цифрового сигнала;

- пересчет единиц измерения;

- настройку порогов срабатывания сигнализации;

- формирование релейных выходных сигналов;

- диагностика состояния аппаратной части.

ПО УПЭС реализует следующие расчетные алгоритмы:

- вычисление значений содержания определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;

- сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения.

Идентификационные данные встроенного ПО УПЭС, ДГО и СГОЭС приведены в таблице 1.

Таблица 1

Примечание - номер версии программного обеспечения должен быть не ниже указанного в таблице. Значение контрольной суммы указано для файла прошивки, указанного в таблице.

Влияние встроенного ПО учтено при нормировании метрологических характеристик системы газоаналитической СГАЭС-ТГ.

Системы имеют защиту встроенного ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «С» по МИ 3286-2010.

Технические характеристики

1 Диапазоны измерений и пределы допускаемой погрешности измерительных каналов систем приведены в таблицах 2 и 3.

Таблица 2 - Измерительный канал с преобразователем ДГО

Примечания:

1 ) Значение объемной доли определяемого компонента, соответствующее 100 % НКПР по ГОСТ Р 51330.19;

2 ) С - значение довзрывоопасной концентрации определяемого компонента на входе ПИП.

% НКПР

Таблица 3 - Измерительный канал с газоанализатором СГОЭС

2 Пределы допускаемой вариации показаний системы равны 0,5 в долях от пределов до

пускаемой абсолютной погрешности.

3 Пределы допускаемой дополнительной погрешности измерительных каналов системы от

изменения температуры окружающей среды:

- для измерительных каналов с преобразователями ДГО, на каждые 10 °C в диапазоне от минус 40 до 55 °C, в долях от пределов допускаемой основной абсолютной погрешности                                                          0,2

-для измерительных каналов с преобразователями СГОЭС, на каждые 10 °C в диапазоне от минус 60 до 85 °C, в долях от пределов допускаемой основной погрешности                                                                0.3

4 Пределы допускаемого изменения показаний системы за 24 ч непрерывной работы рав

ны 0,5 в долях от пределов допускаемой основной погрешности

5 Диапазон настройки порогов срабатывания сигнализации, % НКПР          от 0 до 50

6 Время срабатывания системы по первому порогу срабатывания сигнализа

ции, с, не более

7 Время прогрева систем, мин, не более

8 Расстояние от ПИП до УПЭС, м, не более

9 Напряжение питания переменного тока частотой (50± 1) Гц, В

10 Потребляемая электрическая мощность, В А, не более

11 Габаритные размеры и масса элементов системы не более приведенных в таблице 4.

Таблица 4

12 Средний срок службы, лет                                                        10

13 Средняя наработка на отказ, ч                                                 35 000

Рабочие условия эксплуатации

диапазон температуры окружающей среды, °C:

пороговое устройство УПЭС

от минус 10 до 45 от минус 40 до 55 от минус 60 до 85 до 95

от 84 до 106,7

ДГО

СГОЭС

диапазон относительной влажности при температуре 35°С, % диапазон атмосферного давления, кПа

Знак утверждения типа

Знак утверждения типа наносится:

- типографским способом на титульный лист руководства по эксплуатации;

- методом металлографии на табличку на лицевую панель порогового устройства УПЭС и табличку на корпусе ДГО (СГОЭС).

Комплектность

Комплект поставки системы приведен в таблице 5.

Таблица 5

Поверка

осуществляется по документу МП-242-0714-2008 "Системы газоаналитические СГАЭС-ТГ. Методика поверки", разработанному и утвержденному Г'ЦИ СИ "ВНИИМ им. Д.И. Менделеева" "15" марта 2008 г, с изменением № 1 от 16.07.2013 г.

Основные средства поверки: стандартные образцы состава газовые смеси состава метан - азот (ГСО 9750-2011), пропан - азот (ГСО 9142-2008) в баллонах под давлением, выпускаемые по ТУ 6-16-2956-92.

Сведения о методах измерений

Методика измерений приведена в документе «Системы газоаналитические СГАЭС-ТГ. Руководство по эксплуатации» ЖСКФ.411711.002 РЭ.

Нормативные документы

1 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия

2 ГОСТ Р 51330.1-99 (МЭК 60079-1-98) Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида "взрывонепроницаемая оболочка".

3 ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP)

4 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

5 Системы газоаналитические СТАЭС-ТГ. Технические условия ЖСКФ.411711.002 ТУ.

Рекомендации к применению

при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
