Машины испытательные РМ-М

Назначение

Машины испытательные РМ-М (далее - машины) предназначе

силы при проведении статических испытаний сварных соединений на растяжение и изгиб.

Описание

Принцип действия машин заключается в измерении силы, задаваемой с помощью гидравлического привода, при деформации образцов до разрушения при контролируемой скорости нагружения. Испытываемые образцы устанавливаются в захваты нагружающего устройства, а насосная установка обеспечивает необходимое давление в его гидроцилиндрах, контролируемое оператором по показаниям системы измерения от электрического сигнала датчика давления.

Машины состоят из двухколонного (двухцилиндрового) нагружающего устройства с захватами и насосной станции с цифровой системой измерения прилагаемой силы и скорости нагружения образцов.

Машины имеют три модификации, отличающиеся диапазонами измерений силы и дискретностью цифрового отсчетного устройства.

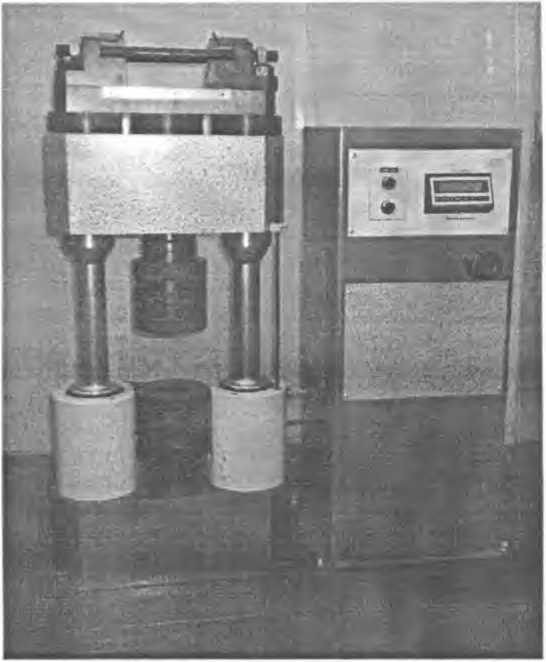

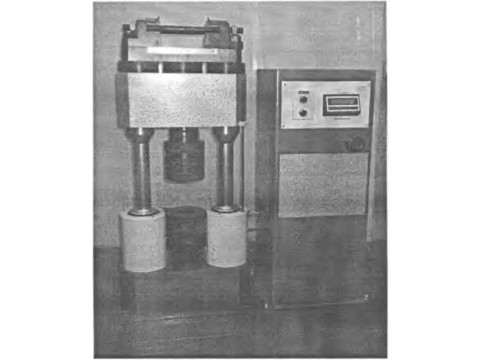

Рис 1. Общий вид

Технические характеристики

Диапазон измерений силы, дискретность цифрового отсчетного устройства, диапазон скоростей нагружения приведены в таблице 1.

_____________________ Таблица 1

Пределы допускаемой относительной погрешности измерений силы при прямом

ходе, % от измеряемой величины*  .................      ±

Размах показаний измерений силы при прямом ходе,

% от измеряемой величины, не более*...........................................................;

Вариация показаний между прямым и обратным ходом,

% от измеряемой величины, не более*.......

* Характеристики приведены для нормальных условий по ГОСТ 15150-69 Рабочий ход активного захвата, мм, не менее

Высота рабочего пространства, включая ход активного захвата, мм, не менее

Пределы допускаемой относительной погрешности поддержания скорости нагружения, % от измеряемой величины..........................................................'.

Наибольшее расстояние между опорами при испытании на изгиб, мм, не менее

Длина опоры для испытания на изгиб, мм, не менее............

Питание машин от трехфазной сети переменного тока: - напряжение, В...................................    от 360 до 440

-частота,Гц....................................................................................от49 до51

Потребляемая мощность, кВт, не более....

Габаритные размеры нагружающего устройства, мм, не более

(длина, ширина, высота)......................................................................550,270, 1200

Габаритные размеры насосной станции, мм, не более (длина, ширина, высота)......................................................................530,530, 1550

Масса нагружающего устройства, кг, не более............

Масса насосной станции, кг, не более

Вероятность безотказной работы за 1000 часов

Знак утверждения типа

Знак утверждения типа наносится на табличках, расположенных на нагружающем устройстве и насосной станции фотохимическим способом, и на титульном листе руководства по эксплуатации типографским способом.

Комплектность

1. Нагружающее устройство -1 шт.;

2. Насосная станция -1 пгт.;

3. Руководство по эксплуатации -1 экз.

4. Методика поверки МП 2301-247-2013 -1 экз.

Поверка

осуществляется по документу МП 2301-247-2013 «Машины испытательные РМ-М. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 28.02.2013 г.

Основные средства поверки: данамометры 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений доверительных границ относительной погрешности 8 = 0,24%.

Сведения о методах измерений

изложены в руководстве по эксплуатации «Машины испытательные РМ-М. Руководство по эксплуатации».

Нормативные документы

1. ГОСТ Р 8.663-2009 ГСП. Государственная поверочная схема для средств измерений силы.

2. ГОСТ 6996-66 Сварные соединения. Методы определения механических свойств.

3. ЗИП00.095.004 ТУ Машины испытательные РМ-М. Технические условия.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
