Трансформаторы комбинированные НТОЛП-НТЗ-6, НТОЛП-НТЗ-10, ЗНТОЛП-НТЗ-6, ЗНТОЛП-НТЗ-10

Назначение

Трансформаторы комбинированные НТОЛП-НТЗ-6, НТОЛП-НТЗ-10, ЗНТОЛП-НТЗ-6, ЗНТОЛП-НТЗ-10 (далее - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения 6 и 10 кВ.

Описание

Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.

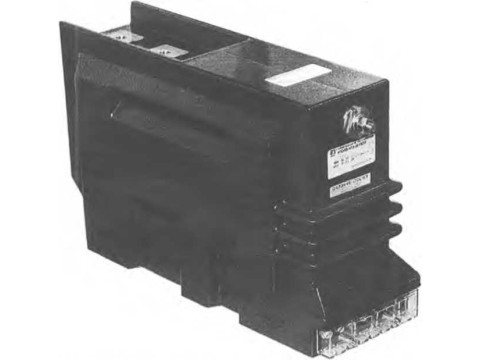

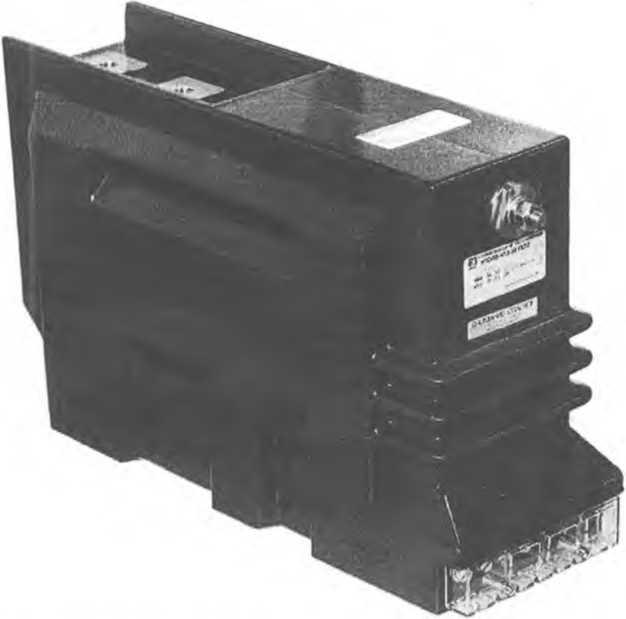

Конструктивно трансформаторы комбинированные представляет собой трансформатор напряжения и трансформатор тока, изготовленные как единый блок.

Блок состоит из магнитопроводов и обмоток, залитых компаундом на основе эпоксидной смолы, обеспечивающим основную изоляцию и защиту обмоток от проникновения влаги, а также формирующим корпус трансформатора.

Трансформаторы выпускаются в ряде модификаций, отличающихся рабочим напряжением, номинальным первичным током, классами точности.

Трансформаторы комбинированные НТОЛП-НТЗ - с незаземляемым трансформатором напряжения, однофазные, электромагнитные, с литой изоляцией, с встроенным предохранителем.

Трансформаторы комбинированные ЗНТОЛП-НТЗ - с заземляемым трансформатором напряжения, однофазные, электромагнитные, с литой изоляцией, с встроенным предохранителем.

Выводы первичной обмотки трансформаторов тока в составе НТОЛП-НТЗ, ЗНТОЛП-НТЗ выведены на верхнюю часть литого корпуса в виде контактных площадок с отверстиями для болтов Ml 2. Трансформаторы тока могут иметь отпайки во вторичных обмотках.

Выводы вторичных обмоток расположены в нижней части трансформаторов и имеют два варианта исполнения:

«А» - выводы вторичных обмоток выполнены в виде винтов Мб;

«С» - выводы вторичных обмоток выполнены из гибкого провода необходимой длины, расположены параллельно установочной поверхности трансформатора.

На опорной поверхности трансформаторов имеются шесть втулок с резьбой Ml 2, предназначенные для монтажа трансформатора на месте установки, а также для заземления при установке трансформатора без плиты.

Трансформаторы имеют две таблички технических данных на верхней и боковой поверхностях корпуса, а также табличку с предупреждающей надписью о высоком напряжении на выводах разомкнутых обмоток.

Трансформаторы предназначены для установки в пункты коммерческого учета (ПКУ) электроэнергии и являются комплектующими изделиями.

Рабочее положение трансформаторов в пространстве - любое.

Технические характеристики

Таблица 1 - Характеристики трансформаторов напряжения в составе трансформаторов

комбинированных НТОЛП-НТЗ

Примечание:

* - Трансформаторы изготавливаются с одним значением класса точности и одним соответствующим ему значением номинальной мощности в соответствии с заказом.

* * - Для экспортных поставок.

Таблица 2 - Характеристики трансформаторов напряжения в составе трансформаторов

комбинированных ЗНТОЛП-НТЗ

Примечание:

* - Трансформаторы изготавливаются с одним значением класса точности и одним соответствующим ему значением номинальной мощности в соответствии с заказом.

* * - Для экспортных поставок.

Таблица 3 - Характеристики трансформаторов тока в составе трансформаторов

Примечание:

* - Для экспортных поставок

Таблица 4 - Габаритные размеры и масса трансформаторов комбинированных НТОЛП-НТЗ, ЗНТОЛП-НТЗ

Знак утверждения типа

Знак утверждения типа наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульные листы руководства по эксплуатации и паспорта.

Комплектность

12 трансформаторов).

Поверка

осуществляется по документам ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения.

Методика поверки» и ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».

Средства поверки: трансформатор напряжения измерительный лабораторный НЛЛ-15 (Госреестр № 5811-06); трансформатор тока измерительный лабораторный ТТИ-5000.5 (Госреестр № 27007-04); прибор сравнения КНТ-03 (Госреестр № 24719-03); магазин нагрузок МР3025 (Госреестр № 22808-07); магазин нагрузок МР 3027 (Госреестр № 34915-07).

Сведения о методах измерений

Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации О.НТЗ. 142.020 РЭ, О.НТЗ. 142.021 РЭ.

Нормативные документы

1. ГОСТ 1983-2001 Трансформаторы напряжения. Общие технические условия.

2. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.

3. ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки.

4. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.

5. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.

6. ТУ 3414-009-30425794-2013 Трансформаторы комбинированные НТОЛП-НТЗ, ЗНТОЛП-НТЗ. Технические условия.

Рекомендации к применению

- «осуществление торговли и товарообменных операций...»;

- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
