Измерители параметров трансформаторов "КОЭФФИЦИЕНТ"
| Номер в ГРСИ РФ: | РБ 03 13 4326 14 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | АО "НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ЭЛЕКТРОННО-МЕХАНИЧЕСКИХ ПРИБОРОВ" (НИИЭМП), г. Пенза |
Измерители параметров трансформаторов «КОЭФФИЦИЕНТ» (далее - измерители) предназначены для измерений следующих параметров трансформаторов напряжений: - действующего (среднеквадратического) значения переменного напряжения;
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 4326 14 |
| Наименование | Измерители параметров трансформаторов "КОЭФФИЦИЕНТ" |
| Год регистрации | 2014 |
| Номер сертификата | 9295 |
| Дата регистрации | 2014-07-29 |
| Срок действия | 2018-10-21 |
| Получатель сертификата | ОАО "НИИЭМП", г. Пенза, Россия (RU) |
Производитель / Заявитель
ОАО "НИИЭМП"
Адрес: ул. Каракозова, 44, 440000, г. Пенза
Контакты: (8412) 64-81-01, 64-34-72 // (8412) 64-58-25 // niiemp@penza.com.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по РУКЮ.411212.015 РЭ (2008 г.). |
| Признание поверки | Первичная при выпуске из производства: ФГУП "НИИЭМП" (номер реестра - №0411, шифр поверительного клейма - АСС)(НТК №03-10). |
Поверители
Скачать
|
Описание типа РБ 03 13 4326 14 [2010-06-16]
rb-03-13-4326-14_2010-06-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 4326 14 [2014-10-24]
rb-03-13-4326-14_2014-10-24.pdf
|
Скачать |
Описание типа
Назначение
Измерители параметров трансформаторов «КОЭФФИЦИЕНТ» (далее - измерители) предназначены для измерений следующих параметров трансформаторов напряжений: - действующего (среднеквадратического) значения переменного напряжения;
- коэффициента трансформации;
- действующего (среднеквадратического) значения переменного тока;
- потерь холостого хода на малом напряжении (активной электрической мощности);
- сопротивления короткого замыкания.
Описание
Принцип работы измерителей основан на измерении тока, напряжения и угла сдвига фаз между сигналами, одновременно на входе и выходе трансформатора напряжения и вычислении измеряемых параметров.
Измерители осуществляют измерения действующих значений переменного напряжения или действующих значений переменного тока по соответствующим каналам и отображение результатов измерений на 4-х строчном жидкокристаллическом буквенноцифровом индикаторе.
Измерения токов свыше 20 А производятся через преобразователи переменного тока «КОЭФФИЦИЕНТ» (токовые клещи), входящие в комплект измерителя.
Измерители могут работать как автономно, так и совместно с компьютером через стандартный интерфейс RS 232.

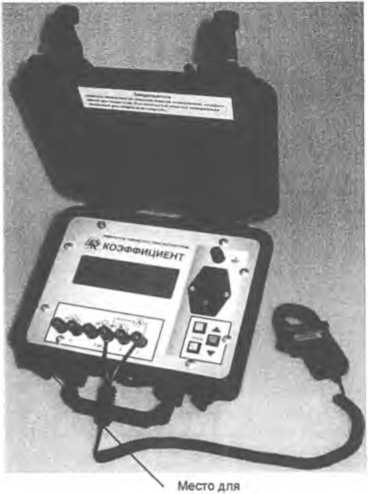

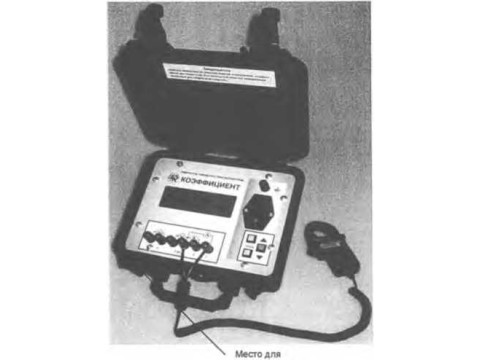

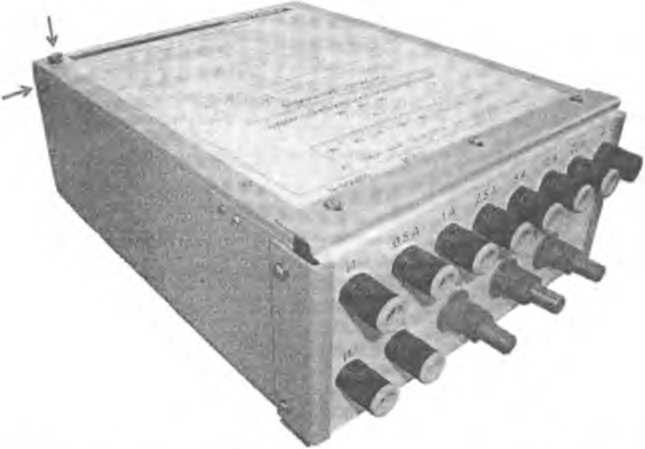

Фотография общего вида представлена на рисунке 1.
нанесения оттисков клейм
Рисунок 1
Программное обеспечение
Программное обеспечение имеет один уровень (низкий) - встроенное программное обеспечение.
Идентификационные данные метрологически значимого программного обеспечения приведены в таблице 1.
Таблица 1
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Другие идентификационные данные |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
koeff.exe |
Версия v.l |
- |
- |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Технические характеристики
Виды и диапазоны измеряемых величин, а также допускаемые основные погрешности измерений приведены в таблице 2.
Таблица 2
|
Измеряемая величина |
Обозначение |
Диапазоны измерений |
Пределы допускаемой относительной основной погрешности измерений, % |
|
Действующее (среднеквадратическое) значение переменного напряжения, В (канал измерения U) |
и |
25-420 |
±[0,5+0,05-(ЮТ-1)] |
|
Действующее (среднеквадратическое) значение переменного напряжения, В (ка-нал измерения UHH) |
инн1 |
42-420 |
40,5+0,05<СШС4ц-1)] |
|
инн2 |
2-42 |
±[0,5+0,05<С7нн2Жи2-1)] | |
|
Коэффициент трансформации |
Кт1 |
ив/ит1 |
±[0,5+0,05-(А-„,7/[47„-1)] |
|
кт2 |
ив/ит2 |
±[0,5+0,05-(Pm2/Z/m2.-l)] | |
|
Действующее (среднеквадратическое) значение переменного тока, А |
г |
20-100 (*) |
±[2+0,2-(Zk7Z'-1)] |
|
11 |
2,0-20 |
±[0,5+0,05-(Z7k/Z7-1)] | |
|
h |
0,20-2,0 |
±[0,5+0,05-(Z2k/Z2-1)] | |
|
I3 |
0,020-0,20 |
±[1+0,1-(Z5k/Z5-1)] | |
|
Потери холостого хода на малом напряжении (активная электрическая мощность) (cos д> = 1,0), Вт |
Р11 |
Р-ив |
±[О,5+О,О5-(Р77к/ P77-l)] |
|
Р21 |
12-ив |
±[O,5+O,O5-( P27k/P27-1)] | |
|
Р31 |
1з-ив |
±[1+o,i-(p57k/p37-i)] | |
|
Потери холостого хода на малом напряжении (активная электрическая мощность) (cos (р = 0,5), Вт |
Р12 |
11-ив |
±[1+0,1-(P72k/P72-1)] |
|
Р22 |
12-ив |
±[1+0,1-(P22k/P22-1)] | |
|
Р32 |
1з-ив |
±[2+0,2-(P32k/P52-1)] |
|
Сопротивление короткого замыкания, Ом |
2кзз |
Ub/I3 |
±[1+0,Г( Z^l ZK33„-1)] |
|
ZK32 |
Ub/I2 |
±[0,5+0,05-( Z^l ZK32n-l)] | |
|
Zk3] |
Ub/I; |
±[0,5+0,05-( ZkiiI Zk3/h-1)] | |
|
Zk3' |
W'(*) |
±[2+0,2-(Z« / Z^ h-1)] | |
|
ХниХк- начальная и конечная точки диапазона измерений соответственно; * - при использовании токовых клещей. | |||
Диапазон рабочих частот от 45 до 55 Гц.
Пределы допускаемой дополнительной погрешности измерений, вызванной изменением температуры окружающего воздуха от нормальной до любой в пределах диапазона рабочих температур, равны пределам допускаемой основной погрешности измерений.
Электропитание измерителей осуществляется от сети переменного напряжения 220 В и частотой 50 Гц.
Максимальная потребляемая мощность от сети электропитания не более 10 В-А.
Время измерений не более 2,5 с.
Время установления рабочего режима не превышает 5 мин.
Продолжительность непрерывной работы измерителей при питании от сети не менее 16 ч. Время перерыва до повторного включения не менее 30 мин.
Измерители соответствуют I классу защиты обслуживающего персонала от поражения электрическим током по ГОСТ Р МЭК 536.
Изоляция цепей питания измерителей в нормальных условиях применения вы держивает в течение 1 мин без пробоя и перекрытия изоляции действие испытательног напряжения переменного тока частотой 50 Гц и действующим значением 1,5 кВ.
Сопротивление изоляции цепей питания в нормальных условиях применения г менее 20 МОм.
Степень защиты оболочки измерителей IP40 по ГОСТ 14254. Категория монтаж I, степень загрязнения 1.
Габаритные размеры измерителей, не более 280 х 250 х 180 мм.
Габаритные размеры в упаковке, не более 285 х 255 х 185 мм.
Масса (без токовых клещей) не более 5 кг.
Масса в полной комплектности не более 6 кг.
|
Нормальные условия применения: | |
|
- температура окружающего воздуха, °C |
20 ±5; |
|
- относительная влажность воздуха, % |
30 - 80; |
|
- атмосферное давление, кПа (мм рт.ст.) |
84-106 (630-795); |
|
- частота питающей сети, Гц |
50,0 ± 0,5; |
|
- напряжение питающей сети переменного тока, В |
220,0 ±4,4. |
Рабочие условия применения:
- температура окружающего воздуха, °C от 5 до 40;
- относительная влажность воздуха, % до 80 при 30 °C;
- атмосферное давление, кПа (мм рт. ст.) 84 - 106,7 (630 - 800);
- частота питающей сети, Гц 50 ± 1;
- напряжение питающей сети переменного тока, В 220 ± 22.
Знак утверждения типа
наносится фотохимическим или печатным способом на маркировочную планку, уст ленную на внешней стороне крышки корпуса измерителя и печатным способом в г титульного листа руководства по эксплуатации.
Комплектность
Комплект поставки представлен в таблице 4.
Таблица 4
|
Наименование |
Количество, шт. |
Примечание |
|
1 Измеритель параметров трансформаторов «КОЭФФИЦИЕНТ» РУКЮ.411212.015 |
1 | |
|
2 Преобразователь переменного тока «КОЭФФИЦИЕНТ» (токовые клещи) РУКЮ.411911.005 |
1 | |
|
3 Кабель сетевой |
1 | |
|
4 «Измеритель параметров трансформаторов «КОЭФФИЦИЕНТ». Руководство по эксплуатации. РУКЮ.411212.015 РЭ» |
1 | |
|
5 «Измеритель параметров трансформаторов «КОЭФФИЦИЕНТ». Схемы подключения. РУКЮ.411212.015 СП» |
1 | |
|
6 Коробка упаковочная |
1 | |
|
7 «Преобразователь переменного тока «КОЭФФИЦИЕНТ». Руководство по эксплуатации. РУКЮ.411212.015 ПТ» |
1 | |
|
8 Трансформатор напряжения РУКЮ.671117.002 |
1 |
Поставляется по отдельному заказу |
Поверка
осуществляется по документу РУКЮ.411212.015 РЭ (раздел 6) «Измеритель параметров трансформаторов «КОЭФФИЦИЕНТ». Руководство по эксплуатации», утвержденному ГЦИ СИ ФГУ «Пензенский ЦСМ» 8 августа 2008 г.
Перечень рекомендуемых основных средств поверки:
|
Наименование СИ |
Метрологические характеристики |
|
Прибор для измерений электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3. ЗТ» |
Номинальные значения фазных (междуфазных напряжений) 60 (100 В), 120 (200 В), 240 (415 В). Относительная погрешность измерений напряжений: ± (0,1 + 0,01 • [UH/U -1]) %. Диапазон измерений действующих значений напряжений переменного тока от 0,0 TUH до 1,5-UH. Номинальные значения переменных токов с блоком трансформаторов 0,5, 5, 50 А. Относительная погрешность измерений токов ± (0,1 + 0,01 • [lH/I -1]) %. Диапазон измерений действующих значений переменного тока от 0,0051н до 1,51н. Погрешность измерений активной мощности не более ±0,1 %. |
|
Прибор для поверки вольтметров переменного тока В1-9 |
Диапазон рабочих частот от 20 Гц до 100 кГц Диапазон изменения выходного напряжения от 100 мкВ до 1 кВ. Пределы допускаемой основной погрешности выходного напря- ( (и жения ± 0,1 + 0,01 • —-1 %. 1 1 и JJ |
|
Трансформатор тока ТОП-0,66-5-0,2S-100/5 УЗ |
Номинальный первичный ток 100 А; Номинальный вторичный ток 5 А; Номинальное напряжение 0,66 кВ; Класс точности 0,2S |
Сведения о методах измерений
Методика измерений приведена в разделе 1.3 руководства по эксплуатации.
Нормативные документы
ГОСТ Р 8.648 - 2008 ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’2 до 2-109 Гц.
Рекомендации к применению
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Другие Трансформаторы
