Трансформаторы тока измерительные ТТ671111.104

Номер в ГРСИ РФ:	РБ 03 13 5565 14
Раздел:	Средства измерений электрических величин [13]
Категория:	Трансформаторы
Производитель / заявитель:	ОАО "Концерн Энергомера", г. Ставрополь

Скачать

Описание типа РБ 03 13 5565 14 [2015-01-19]

rb-03-13-5565-14_2015-01-19.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Трансформаторы тока измерительные ТТ671111.104 (в дальнейшем - ТТ) предназначены для .масштабного преобразования тока при использовании их в цепях переменного тока с напряжением до 0,66 кВ частотой 50 и 60 Гц при электрических измерениях в составе установок для регулировки и поверки счетчиков электрической энергии ЦУ6800 и в других установках.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 13 5565 14
Наименование	Трансформаторы тока измерительные ТТ671111.104
Год регистрации	2014
Номер сертификата	9438
Дата регистрации	2014-10-30
Срок действия	2016-10-31
Получатель сертификата	ЗАО "Энергомера", г. Ставрополь, Россия (RU)

Производитель / Заявитель

ЗАО "Энергомера"

Адрес: ул. Ленина, 415, г. Ставрополь, 355029

Контакты: (8652)35-75-27 / (8652)56-66-90

Поверка

Межповерочный интервал / Периодичность поверки	48 мес.
Метрологическое обеспечение	Трансформаторы с номинальным значением вторичного тока Iном в=2,5 А метрологически не обеспечены в Республике Беларусь.
Методика поверки	Поверка проводится по ИНЕС.671111.104 Д1.1 (2011 г.).
Признание поверки	Первичная при выпуске из производства и периодическая: Ставропольский wCV (номер реестра - №026, шифр поверительного клейма - АЬ)(НТК №11-14).

Поверители

Скачать

Описание типа РБ 03 13 5565 14 [2015-01-19]

rb-03-13-5565-14_2015-01-19.pdf

Скачать

Описание типа

Назначение Описание Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Принцип действия ТТ заключается в том. что токи в первичных обмотках и во вторичной обмотке обратно пропорциональны числу витков этих обмоток. Переключением первичных обмоток достигается изменение коэффициентов трансформации ТТ

Конструктивно ТТ представляет собой тороидальный магнитопровод с расположенными на нем первичными и вторичными обмотками, помещенный в металлический прямоугольный корпус.

Выводы обмоток выполнены в виде контактных болтов и зажимов и имеют выход на лицевую панель, выполненную из материала, не проводящего электрический ток.

ТТ выпускается в одном исполнении.

Погрешности ТТ приведены в таблице 2.

Общий вид ТТ представлен на фото 1. Клеймение ТТ после поверки осуществляется в двух местах. Места клеймения на фото 1 указаны стрелками.

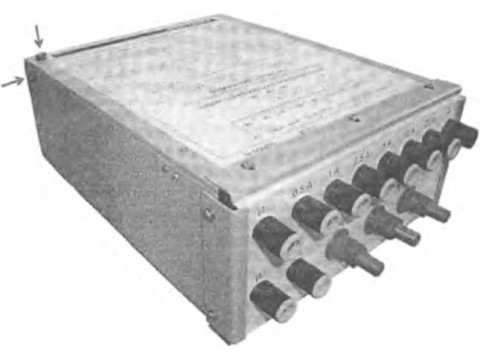

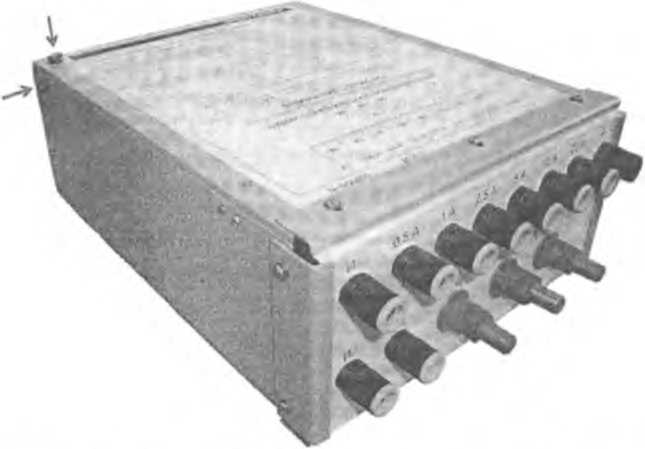

Фото 1 - Общий вид ТТ и места нанесения поверочного клейма.

Технические характеристики

Основные технические характеристики ТТ приведены в таблице 1.

Таблица 1.

№	Наименование параметра	Значение	Примечание
----	Номинальное значение первичного тока (1Нп), А	0,5; 1; 2.5; 5; 10;
1	Номинальное значение первичного тока (1Нп), А	20; 50;100
2	Номинальное значение вторичною юка, А	I; 2,5
3	Диапазон изменений первичного тока. % от 1цп	От 2 до 120
4	Нормальная область значений часю! юка, Гц	От 47,5 до 63
	Значение сопротивления вторичной нагрузки при ко-	0,15
	эффициенте мощности 1, Ом, не более	0,15
6	Потребляемая мощность при Гш, В А	5 при 1нп=0,5 А; 20 при 1цп~Ю0 А
7	Габаритные размеры (ширина х длина х высота), мм, не более	330x240x120
8	Масса, кг, не более	6.5

Основные метрологические характеристики ТТ приведены в таблице 2. Таблица 2.

Номинальное значение первичного тока, А	Диапазон изменений первичного тока, процент от номинального значения	Номинальное значение вторичного тока, А	Максимальное значение сопротивления нагрузки вторичной обмотки, Ом	Диапазон сопротивлений вторичной нагрузки, процент от максимального значения	Пределы допускаемых значений
					относительной токовой погрешности, %	абсолютной угловой погрешности, ' (угловых минут)
0,5; 1; 2,5; 5; 10; 20: 50;100	От 2 до 120	1,0	0,15	От 0 до 10	±0.020	±1,5
				От 10 до 100	±0,025	±1,9
		2,5		От 0 до 10	±0,020	±1,5
				От 10 до 100	±0,040	±3,0

ТТ обеспечивают нормируемые характеристики сразу после подачи первичного тока.

Продолжительность непрерывной работы ТТ при силе первичного тока до 60 А 8 ч. Время перерыва 1ч.

Продолжительность непрерывной работы ТТ при силе первичного тока от 60 до 120 А 0,2 ч. Время перерыва 0,3 ч.

Средняя наработка на отказ в рабочих условиях 50000 ч.

Средний срок службы 10 лет.

Условия применения ТТ:

- температура окружающего воздуха (10- 40) °C;

- относительная влажность окружающего воздуха (30 - 80) %;

- атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.).

Знак утверждения типа

Знак утверждения типа наносится на корпус ТТ в виде наклейки или другим способом, не ухудшающим качества, и на титульных листах руководства по эксплуатации и формуляра типографским способом.

Комплектность

1 Трансформатор тока измерительный ТТ671111.104 1 шт.;

2 Руководство по эксплуатации (ИНЕС.671111.104 РЭ) 1 экз.;

3 Формуляр (ИНЕС.671111.104 ФО) ’ 1 экз.;

4 Методика поверки (ИНЕС.671111.104 Д1. Г) 1 экз.

Поверка

осуществляется по документу ИНЕС.671111.104 Д1.1 "Трансформатор тока измерительный ТТ671111.104. Методика поверки", утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в августе 2011 г.

Основные средства поверки:

- устройство поверки измерительных трансформаторов К535, диапазон измерений токовой погрешности от минус 0,2 до 0,2 %, диапазон измерений угловой погрешности от -20' до 20’.
