Трансформаторы тока ТОЛ-СВЭЛ-35 III
| Номер в ГРСИ РФ: | РБ 03 13 5611 14 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "СВЭЛ-Силовые трансформаторы", г. Екатеринбург |
|
Описание типа РБ 03 13 5611 14 [2015-01-19]
rb-03-13-5611-14_2015-01-19.pdf
|
Скачать |
Трансформаторы тока ТОЛ-СВЭЛ-35 III (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 35 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5611 14 |
| Наименование | Трансформаторы тока ТОЛ-СВЭЛ-35 III |
| Год регистрации | 2014 |
| Номер сертификата | 9550 |
| Дата регистрации | 2014-12-23 |
| Срок действия | 2017-10-22 |
| Получатель сертификата | ООО "СВЭЛ-Измерительные трансформаторы", г. Екатеринбург, Россия (RU) |
Производитель / Заявитель
ООО "СВЭЛ-Измерительные трансформаторы"
Адрес: пл. Первой пятилетки, цех 63, п/о 12, а/я 242, г. Екатеринбург, 620012
Контакты: +7(343) 253-50-21 / +7(343) 253-50-12 / http://www.svel.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства: ООО "Инвестиционная инжиниринговая компания "УЭНКО" (номер реестра - №1278, шифр поверительного клейма - ВЗБ)(НТК №13-14). |
Поверители
Скачать
|
Описание типа РБ 03 13 5611 14 [2015-01-19]
rb-03-13-5611-14_2015-01-19.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока ТОЛ-СВЭЛ-35 III (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты класса напряжения 35 кВ.
Описание
Трансформаторы ТОЛ-СВЭЛ-35 III предназначены для установки в открытые распределительные устройства (ОРУ) и другие электроустановки класса напряжения 35 кВ, и являются самостоятельными изделиями.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.

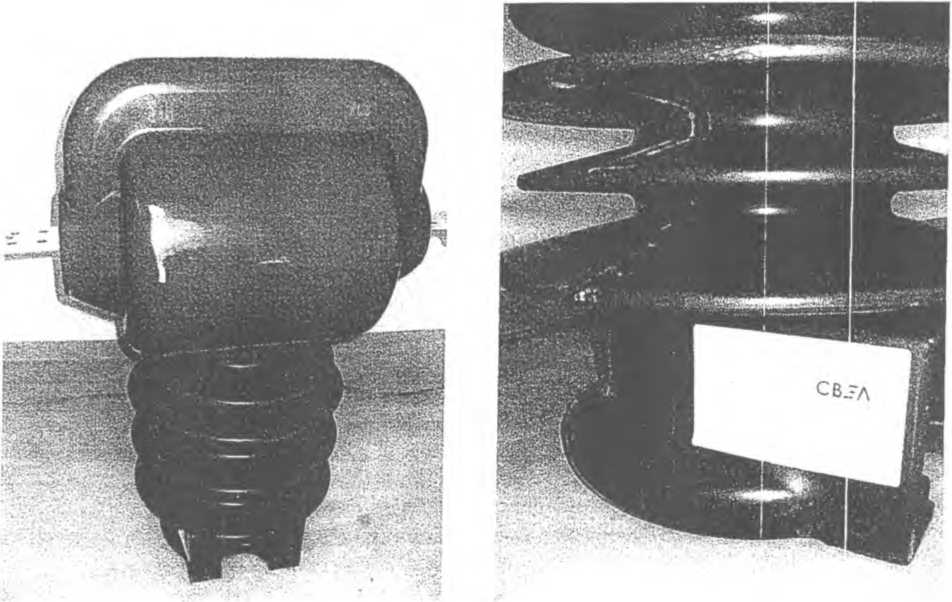

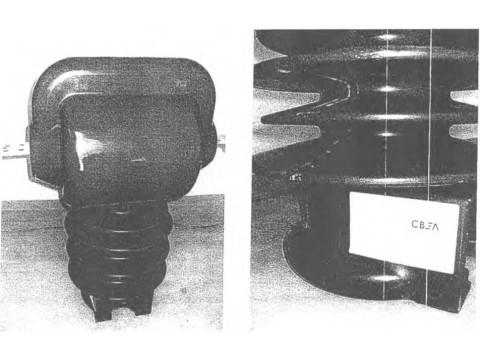

Трансформатор выполнен в виде опорной конструкции с несколькими вторичными обмотками. Вторичные обмотки намотаны на магнитопровод и залиты изоляционным компаундом, который формирует корпус трансформатора и защищает его внутренние части от механических повреждений и проникновения влаги.
Трансформаторы изготавливаются в различных исполнениях, отличающихся метрологическими и техническими характеристиками.
Для трансформаторов исполнений ТОЛ-СВЭЛ-35 Ш-2; ТОЛ-СВЭЛ-35 III-3 обмотка, предназначенная для измерения и учета электроэнергии, обозначается №1; обмотки для питания цепей защиты, автоматики, сигнализации и управления - №2 и №3.
Для трансформаторов исполнений ТОЛ-СВЭЛ-35 Ш-4; ТОЛ-СВЭЛ-35 Ш-5 обмотки, предназначенные для измерений и учета электроэнергии, обозначаются №1 и №2; обмотки для питания цепей защиты, автоматики, сигнализации и управления - №3, №4 и №5.
Выводы вторичных обмоток расположены на корпусе трансформатора и закрываются защитной крышкой. Выводы вторичных обмоток, предназначенных для измерения и учета электроэнергии, дополнительно закрываются пломбируемой крышкой.
На трансформаторе имеется табличка технических данных с предупреждающей надписью об опасном напряжении на разомкнутых вторичных обмотках.
Трансформатор установлен на опорной плите, в которой имеется четыре отверстия для крепления на месте установки.
На опорной плите имеется контактная площадка и болт заземления для присоединения заземляющего проводника.
Климатическое исполнение УХЛ или Т категории размещения 1 по ГОСТ 15150-69.
Длина пути утечки внешней изоляции соответствует степени загрязнения III по ГОСТ 9920-89.
Рабочее положение в пространстве - вертикальное.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование параметра |
Значение параметра для конструктивного исполнения | |||
|
2.1, 2.2 |
3.1, 3.2 |
4.1, 4.2 |
5.1, 5.2 | |
|
Номинальное напряжение, кВ |
35 | |||
|
Наибольшее рабочее напряжение, кВ |
40,5 | |||
|
Номинальная частота переменного тока, Гц |
50 или 60* | |||
|
Количество вторичных обмоток, шт.: для измерений для защиты |
1 I |
1 или 2 2 1 |
1 или 2 3 2 |
2 3 |
|
Класс точности вторичных обмоток: для измерений для защиты |
0.2S; 0,2; 0.5S; 0,5 5Р; ЮР | |||
|
Номинальная вторичная нагрузка вторичных обмоток при cos <р = 0,8; В-А: для измерений для защиты | ||||
|
3, 5, 10, 15,20, 25, 30 | ||||
|
3,5. 10, 15,20, 25, 30 |
3, 5, 10, 15, 20, 25, 30, 50 |
3,5, 10, 15,20, 25, 30 |
3, 5, 10, 15,20 | |
|
Номинальная предельная кратность вторичных обмоток для защиты**, не менее |
20 | |||
|
Номинальный коэффициент безопасности приборов вторичной обмотки для измерений**, не более, при номинальном первичном токе 15- 1000 А 1500 А; 2000 А 3000 А | ||||
|
5 |
5 |
5 |
5 | |
|
5 |
6 |
5 |
5 | |
|
— |
7 |
6 |
6 | |
|
Наименование параметра |
Значение параметра для конструктивного исполнения | |
|
2.1,2.2 | 3.1,3.2 | 4.1,4.2 |
5.1, 5.2 | |
|
Высота установки над уровнем моря, не более, м |
1000 | |
|
Диапазон рабочих температур, °C для исполнения УХЛ для исполнения Т |
От минус 60 до плюс 50 От минус 10 до плюс 60 | |
|
Окружающая среда |
Невзрывоопасная, не содержащая пыли, не содержащая агрессивных паров в концентрациях, разрушающих покрытия, металлы и изоляцию (атмосфера типа II по ГОСТ 15150-69). | |
|
Средний срок службы, лет |
30 | |
|
Средняя наработка до отказа, ч |
40,0х 105 | |
Примечания:
1 * Только для трансформаторов, предназначенных для поставок на экспорт.
2 ** Значения номинальной предельной кратности вторичной обмотки для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений приведены при наибольшем значении номинальной вторичной нагрузки.
3 Количество вторичных обмоток, классы точности, значения номинальных вторичных нагрузок, номинального вторичного тока, номинальной предельной кратности вторичных обмоток для защиты и номинального коэффициента безопасности приборов вторичной обмотки для измерений уточняются в заказе.
Таблица 2 - Термодинамические характеристики
|
1 Конструктивное |
Номинальный |
Наибольший ра- |
Номинальный |
Односекундный |
Ток электроди- |
|
исполнение |
первичный ток, |
бочий первич- |
вторичный ток, |
ток термическое |
намической |
|
трансформатора |
• А |
ный ток, А |
А |
стойкости, кА |
стойкости, кА |
|
15 |
16 |
0,7 |
3 | ||
|
20 |
20 |
1 |
4 | ||
|
30 |
32 |
1,5 |
6 | ||
|
40 |
40 |
2,1 |
8 | ||
|
50 |
50 |
2,3 |
10 | ||
|
75 |
80 |
3,5 |
15 | ||
|
Э 1 ОО |
100 |
100 |
4,7 |
21 | |
|
Z.l, Z.Z, / i ио |
150 |
160 |
Г |
7 |
31 |
|
4.1, 4.2, ci о |
200 |
200 |
D |
10,5 |
42 |
|
J. 1, J.Z |
300 |
320 |
15 |
63 | |
|
400 |
400 |
21 |
84 | ||
|
600 |
630 |
31 |
127 | ||
|
800 |
800 |
30 |
107 | ||
|
1000 |
1000 |
37 |
134 | ||
|
1500 |
1600 |
41 |
106 | ||
|
2000 |
2000 |
57 |
220 | ||
|
4.1, 4.2, 5.1, 5.2 |
3000 |
3200 |
5 |
57 |
220 |
|
500 |
500 |
49 |
125 | ||
|
1000 |
1000 |
49 |
125 | ||
|
3.1, 3.2 |
1500 |
1600 |
5 |
49 |
125 |
|
2000 |
2000 |
57 |
145 | ||
|
3000 |
3200 |
57 | |
145 |
Примечание:
1 Допускается кратковременное, в течение не более двух часов в неделю, повышение значения первичного тока на 20 % по отношению к наибольшему рабочему первичному току.
Таблица 3 - Габаритные размеры и масса
|
Конструктивное исполнение трансформатора |
Номинальный первичный ток, А |
Габаритные размеры, мм |
Масса, кг |
|
2.1 |
15-800 |
652x733x857 |
165 |
|
1000-2000 |
652x760x787 |
174 | |
|
2.2 |
15-800 |
598x733x857 |
173 |
|
1000-2000 |
598x760x787 |
167 | |
|
3.1 |
500 |
652x733x857 |
161 |
|
1000-3000 |
652x760x787 |
170 | |
|
3.2 |
500 |
598x733x857 |
169 |
|
1000-3000 |
598x760x787 |
163 | |
|
4.1 |
15-800 |
652x733x857 |
181 |
|
1000-3000 |
652x760x787 |
171 | |
|
4.2 |
15-800 |
598x733x857 |
183 |
|
1000-3000 |
598x760x787 |
169 | |
|
5.1 |
15-800 |
652x733x857 |
177 |
|
1000-3000 |
652x760x787 |
167 | |
|
5.2 |
15-800 |
598x733x857 |
179 |
|
1000-3000 |
598x760x787 |
165 |
Знак утверждения типа
Знак утверждения типа наносят на табличку технических данных трансформатора анодноокисным металлофотографическим методом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
В комплект поставки входит:
|
трансформатор, шт. |
-1; |
|
опорная плита, шт. |
-1; |
|
крышка клеммника, шт. |
-I; |
|
пломбировочный комплект, шт. |
- 1*; |
|
транспортная рама, шт. |
-1; |
|
винт МбхЮ |
_ z|**. |
|
винт М6х20 |
-4; |
|
шайба 6 |
_ g***. |
|
шайба 6.65Г |
_ g***. |
|
болт М8 |
-1; |
|
шайба 8 |
- 1; |
|
шайба 8.65Г |
-1; |
|
болтМ12х35 |
-4; |
|
болт Ml2x55 |
-6; |
|
гайкаМ 12 |
-4; |
|
шайба 12 |
-Ю; |
|
шайба 12.65Г |
- Ю; |
|
паспорт руководство по эксплуатации (РЭ) - 1. Примечания |
-i; |
1 *По количеству обмоток для измерения. Пломбировочный комплект состоит из пломбировочной крышки и винта М4.
2 **Для трансформаторов ТОЛ-СВЭЛ-35 Ш-2 - 4 шт., ТОЛ-СВЭЛ-35 Ш-3 - б шт., ТОЛ-СВЭЛ-35 Ш-4 - 8 шт., ТОЛ-СВЭЛ-35 Ш-5 - 10 шт.
***Для трансформаторов ТОЛ-СВЭЛ-35 Ш-2 - 8 шт., для ТОЛ-СВЭЛ-35 Ш-3 - 10 шт., ОЛ-СВЭЛ-35 Ш-4 - 12 шт., ТОЛ-СВЭЛ-35 Ш-5 - 14 шт.
При поставке партии трансформаторов в один адрес по согласованию с заказчиком коли-(ество экземпляров РЭ может быть уменьшено до одного экземпляра, но должно быть не ме-iee трех экземпляров на партию трансформаторов в пятьдесят штук.
Поверка
осуществляется по ГОСТ 8.217-2003 ГСП. Трансформаторы тока. Методика поверки.
Средства поверки: трансформатор тока измерительный лабораторный ИТТ-3 000.5 (кл. т. 0,01); прибор сравнения КНТ-03 (± 0,001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные документы
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3. ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки.
4. 0ЭТ.591.014 ТУ Трансформаторы тока ТОЛ-СВЭЛ-35 III. Технические условия.
Рекомендации к применению
- «осуществление торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
