Трансформаторы тока ТВ-СВЭЛ-35 (110, 220)-IX
| Номер в ГРСИ РФ: | РБ 03 13 5613 14 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | ООО "СВЭЛ-Силовые трансформаторы", г. Екатеринбург |
|
Описание типа РБ 03 13 5613 14 [2015-01-19]
rb-03-13-5613-14_2015-01-19.pdf
|
Скачать |
Трансформаторы тока ТВ-СВЭЛ-35 (110, 220)-1Х предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения 35, 110, 220 кВ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5613 14 |
| Наименование | Трансформаторы тока ТВ-СВЭЛ-35 (110, 220)-IX |
| Год регистрации | 2014 |
| Номер сертификата | 9552 |
| Дата регистрации | 2014-12-23 |
| Срок действия | 2018-08-23 |
| Получатель сертификата | ООО "СВЭЛ-Измерительные трансформаторы", г. Екатеринбург, Россия (RU) |
Производитель / Заявитель
ООО "СВЭЛ-Измерительные трансформаторы"
Адрес: пл. Первой пятилетки, цех 63, п/о 12, а/я 242, г. Екатеринбург, 620012
Контакты: +7(343) 253-50-21 / +7(343) 253-50-12 / http://www.svel.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Метрологическое обеспечение | Трансформаторы с номинальным напряжением первичной обмотки 220 кВ метрологически обеспечены в Республике Беларусь на базе Гомельского ЦСМС (НТК №13-15). |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
| Признание поверки | Первичная при выпуске из производства: ООО "Инвестиционная инжиниринговая компания "УЭНКО" (номер реестра - №1278, шифр поверительного клейма - ВЗБ)(НТК №13-14). |
Поверители
Скачать
|
Описание типа РБ 03 13 5613 14 [2015-01-19]
rb-03-13-5613-14_2015-01-19.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока ТВ-СВЭЛ-35 (110, 220)-1Х предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты классов напряжения 35, 110, 220 кВ.
Описание
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы тока ТВ-СВЭЛ-35 (110, 220)-1Х предназначены для установки в выключатели и силовые трансформаторы и работают в воздушной среде.
По принципу конструкции трансформаторы являются встроенными и не имеют собственной первичной обмотки и ее изоляции. Первичной обмоткой трансформаторов служит высоковольтный ввод выключателя, силового трансформатора или линейный ввод. Высоковольтная изоляция обеспечивается изолятором ввода.

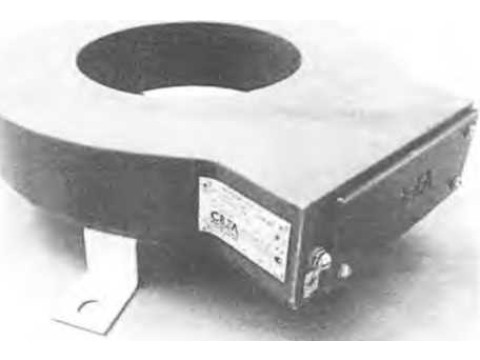

Конструктивно трансформаторы представляют собой размещенные в литом корпусе, выполненном из компаунда, тороидальные магнитопроводы из трансформаторной стали, на которые равномерно намотаны вторичные обмотки с экранами, выполненными из электропроводящего материала Экран служит для защиты вторичной обмотки трансформатора от высокого напряжения.
Для получения различных коэффициентов трансформации вторичная обмотка имеет несколько отпаек.
Трансформаторы имеют ряд типоисполнений, отличающихся метрологическими и техническими характеристиками.
Структура условного обозначения трансформаторов ТВ-СВЭЛ приведена ниже на примере модификации ТВ-СВЭЛ-110-IX-3-600/5 УХЛ1.
” В-СВЭЛ-110-IX—3-600/5 УХЛ1
|_____Категория размещения по ГОСТ 15150-69
_______Климатическое исполнение по ГОСТ 15150-69 __________Номинальный вторичный ток в амперах
______Номинальный первичный ток в амперах _______________Вариант конструктивного исполнения __________________Номер конструктивного исполнения
______________________Номинальное напряжение ввода в киловольтах
__________________________Товарный знак
_________________Встроенный
_________________________________Трансформатор тока
На трансформаторах имеется табличка технических данных с предупреждающей надписью об опасном напряжении на разомкнутых вторичных обмотках.
Трансформаторы изготавливаются в климатическом исполнении «УХЛ» или «Т» категории размещения 1 по ГОСТ 15150-69.
Рабочее положение трансформаторов в пространстве определяется положением ввода выключателя, силового трансформатора или линейного ввода.
Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Технические характеристики
Таблица 1 - Метрологические и технические характеристики
|
Наименование параметра |
Значение |
|
Номинальное напряжение ввода, кВ |
35; 1 10; 220 |
|
Номинальный первичный ток, А |
От 100 до 3000 |
|
Номинальный вторичный ток, А |
1;5 |
|
Количество вторичных обмоток, шт |
От 1 до 6 |
|
Номинальная вторичная нагрузка при cos ip = 1, В-А при cos ф - 0.8, ВА |
1; 2; 2,5 3; 5; 10; 15; 20; 25; 30; 50; 60; 75; 100 |
|
Класс точности: - обмотки для измерений и учета; - обмотки для защиты |
0.2S; 0.5S; 0,2; 0,5: 1: 3; 10 5Р; ЮР |
|
Номинальная предельная кратность вторичных обмоток для зашиты, К1к>м |
От 3 до 80 |
|
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, КБ|ЮМ |
От 3 до 50 |
|
Номинальная частота. Гц |
50; 60 |
|
Наружный диаметр, мм |
от 440 до 1060 |
|
Внутренний диаметр, мм |
от 245 до 840 |
|
Высота, мм |
от 90 до 1000 |
|
Масса, кг |
от 25 ± 2 до 120 ± 2 |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ; Г |
|
Категория размещения по ГОСТ 15150-69 |
1 |
Знак утверждения типа
Знак утверждения типа наносят па табличку технических данных трансформатора анодноокисным металлофотографическим методом и на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность
В комплект поставки входит:
Трансформатор, шт. -
Крепеж (комплект), шт. -
Паспорт, экз. -
Руководство по эксплуатации,экз. -
Примечание-Прн поставке партии трансформаторов в один адрес по согласованию с заказчиком общее количество экземпляров РЭ может быть уменьшено.
Поверка
осуществляется по ГОСТ 8.217-2003 «ГСП. Трансформаторы тока. Методика поверки».
Средства поверки: трансформатор тока эталонный двухступенчатый ИТТ-3000.5 (кл. т. 0,01);
прибор сравнения КНТ-03 (= 0.001 %; ± 0,1 мин); магазин нагрузок МР 3027 (± 4 %).
Сведения о методах измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные документы
1. ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия.
2. ГОСТ 8.550-86 ГСП. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока.
3. ГОСТ 8.217-2003 ГСП. Трансформаторы тока. Методика поверки.
4. 0ЭТ.591.01 7 ТУ Трансформаторы тока ТВ-СВЭЛ-35 (110, 220)-1Х. Технические условия.
Рекомендации к применению
- «осуществление торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
