Трансформаторы тока однофазные газонаполненные серии LVQB

Назначение

Трансформаторы тока однофазные газонаполненные серии LVQB (модели LVQB6. LVQB7) (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Тц.

Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения, учета электроэнергии и релейной защиты.

Описание

Принцип действия трансформаторов основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.

Трансформаторы тока однофазные газонаполненные серии LVQB являются однофазными трансформаторами с газовой изоляцией и фарфоровой (или полимерной) покрышкой.

Трансформаторы изготавливаются в следующих модификациях LVQB 6 и LVQB 7 отличающихся размерами верхней части и выполнены для наружной установки.

Трансформаторы состоят из верхней части, фарфоровой (или полимерной) покрышки и основания. В верхней части расположена первичная обмотка с выводами, вторичная обмотка, разрывная предохранительная мембрана, которая срабатывает при давлении 0,8 Ml 1а, предохраняющая корпус от разрывов при возникновении внутреннего короткого замыкания. Вторичная обмотка, проходя через фарфоровую (или полимерную) покрышки, соединяется с контактами в клемной коробке. Основание трансформатора имеет заправочный клапан, манометр, клемную коробку и элементы крепления. Корпус трансформатора герметичен и заполнен элегазом.

Внешний вид трансформаторов приведен на рисунке 1.

Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

Пример обозначения трансформаторов тока однофазных газонаполненных серии I.VQB:

LVQB6- НО (GY) (ТА. ГН) (Wl. W2. W3)

Степень загрязнения

Клим ат и чес кое и с п ол н ei । и е

(ТА - сухие тропики, TH - влажные тропики) Высокогорное исполнение Номинальное рабочее напряжение, кВ Обозначение трансформатора по классификатору фирмы

Обозначение степени защиты оболочки (не ниже IP 55 по ГОС 1 14254-96) Газонаполненный

Верхнее расположение обмоток Трансформатор тока

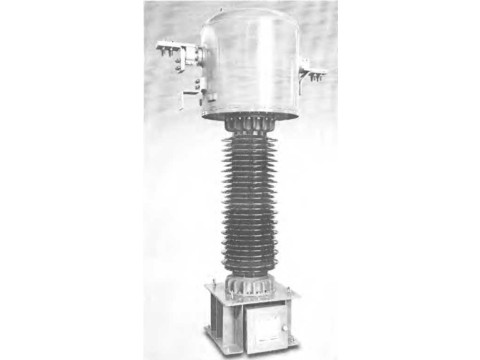

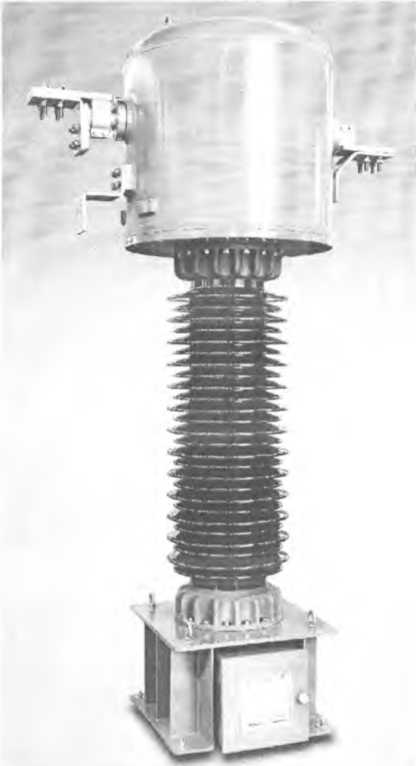

Рисунок I Внешний вид трансформаторов тока однофазных газонаполненных серии I.VQB

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Классы точности по ГОСТ 7746-2001

Номинальное напряжение, кВ

Наибольшее рабочее напряжение, кВ Номинальный первичный ток IiHOm, А

Номинальная частота, Гц

Номинальный вторичный ТОК, Ином, А Номинальная вторичная нагрузка Згном с коэффициентом мощности cos ф =0,8, В-А

0,2S; 0,2; 0,5S; 0,5, 5Р, ЮР

ПО

126

50; 75; 80; 100; 150; 200; 300; 400; 500; 600;

750; 800; 1000; 1200 1500; 2000; 3000; 4000;

5000

50

1; 5

от 20 до 50

Пределы допускаемых погрешностей вторичных обмоток для измерений и учета

Пределы допускаемых погрешностей вторичных обмоток для защиты

Рабочие условия эксплуатации:

от минус 40 °C до плюс 40 °C 98 % при температуре 25 °C

2366х660х1184

390

- температура окружающего воздуха

- относительная влажность

Габаритные размеры, мм, не более

Масса, кг, не более

ЗНАК УТВЕРЖДЕНИЯ ТИНА

Знак утверждения типа наносят на трансформаторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

1 Трансформатор тока

1 шт.;

1 шт.;

1 экз.

2 Комплект крепежных деталей (по отдельному заказу)

3 Паспорт

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 7746-2001            "Трансформаторы тока. Общие технические условия";

ГОСТ 8.217-2003            "Государственная система обеспечения единства измерений.

Трансформаторы тока. Методика поверки";

Техническая документация фирмы "Dalian North Instruments Transformer Group Co., Ltd." (Китай).

Заключение

Трансформаторы тока однофазные газонаполненные серии LVQB соответствуют требованиям ГОСТ 7746-2001, технической документации фирмы "Dalian North Instruments Transformer Group Co., Ltd." (Китай).

Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

Республика Беларусь г. Минск, Старовиленский тракт, д. 93,

Тел. (017) 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
