Трансформаторы напряжения однофазные газонаполненные индуктивные серии JDQX

Назначение

Трансформаторы напряжения однофазные газонаполненные индуктивные серии JDQX (далее - трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.

Трансформаторы применяются в энергетике в распределительных установках высокого напряжения, схемах измерения, учета электроэнергии и релейной защиты.

Описание

Принцип действия трансформаторов основан на преобразовании измеряемых напряжений, протекающих по первичной обмотке, в напряжения, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.

Трансформаторы изготавливаются в следующих модификациях JDQX6-110, JDQX6-220.

Трансформаторы состоят из корпуса (основание) и изолятора (фарфоровый или полимерный). В фарфоровом изоляторе используется высокопрочная керамика, в полимерном - основа из стекловолокна. Первичная обмотка имеет однополюсное исполнение и выполнена из провода и полиэстерной пленки с высокими диэлектрическими свойствами. Вторичные обмотки расположены в нижней части трансформатора (в основании) и выведены в клемную коробку.

Основание трансформатора выполнено из высокопрочной стали с антикоррозийным покрытием. Основание имеет заправочный клапан, манометр, клемную коробку, элементы крепления и предохранительную мембрану, которая срабатывает при давлении 0,9 МПа, предохраняя корпус от разрывов при возникновении внутреннего короткого замыкания. Корпус трансформатора герметичен и заполнен элегазом.

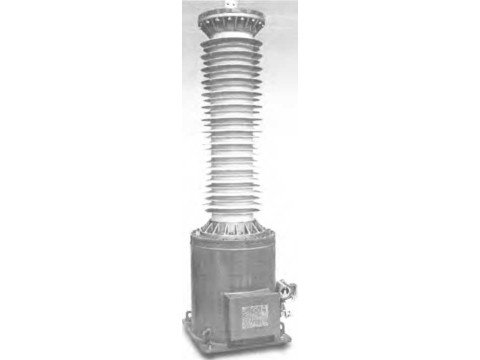

Внешний вид трансформаторов приведен на рисунке 1.

Место нанесения знака поверки (клейма-наклейки) указано в приложении А.

Лист 1 из 5

Пример обозначения трансформаторов напряжения однофазные газонаполненные индуктивные серии JDQX

JDQX6 НО (GY) (ТА. ТН) (Wl. W2. W3)

220

--- Степень зат рязнения

--- Климатическое исполнение

(ТА - сухие тропики. 111 влажные тропики)

--- Высокогорное исполнение

Номинальное напряжение первичной обмотки, кВ

--- Обозначение трансформатора по классификатор} фирмы

___ С обмоткой осгаючно!о напряжения (разомкнутого i реугольника) Газонаполненный.

--- Однофазный

--- Трансформатор напряжения

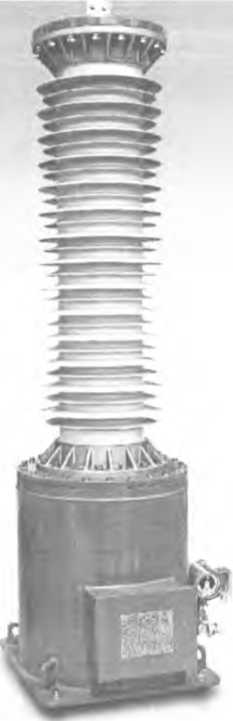

Рисунок 1. Внешний вил трансформаторов напряжения однофазных i азонанолисиных

индуктивных серии JDQX

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРНО ГИКИ

Классы точности по ГОСТ 1983-2001 (МЭК 60044-2)

0.2: 0.5; ЗР

Пределы допускаемых погрешностей вторичных обмоток для измерений и учста Таблица 1

Пределы допускаемых погрешностей вторичных обмоток для защиты

Таблица 2                                     _____ ______

Рабочие условия эксплуатации:

от минус 40 °C до плюс 40 °C 98 % при температуре 25 °C.'

2167 x 750x 708

3323 х 925 х 880

430

630

- температура окружающего воздуха

- относительная влажность

Габаритные размеры, мм, не более

- JDX6-110

- JDX6-220

Масса, кг, не более

- JDX6-110

- JDX6-220

Знак утверждения типа

Знак утверждения типа наносят на трансформаторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входит:

1 Трансформатор напряжения                                               1 шт.;

2 Комплект крепежных деталей (по отдельному заказу)                        1 шт.;

3 Паспорт                                                                          1 экз.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 1983-2001           "Трансформаторы напряжения. Общие технические условия";

ГОСТ 8.216-88            "Государственная система обеспечения единства измерений.

Трансформаторы напряжения. Методика поверки";

Техническая документация фирмы "Dalian North Instruments Transformer Group Co., Ltd." (Китай).

Заключение

Трансформаторы напряжения однофазные газонаполненные индуктивные серии JDQX соответствуют требованиям ГОСТ 1983-2001, технической документации фирмы "Dalian North Instruments Transformer Group Co., Ltd." (Китай).

Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.

Республика Беларусь г. Минск, Старовиленский тракт, д. 93,

Тел. (017) 334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025.
