Трансформаторы тока измерительные встраиваемые BCT серии L1B
| Номер в ГРСИ РФ: | РБ 03 13 5604 14 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Трансформаторы |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
|
Описание типа РБ 03 13 5604 14 [2015-01-16]
rb-03-13-5604-14_2015-01-16.pdf
|
Скачать |
Трансформаторы тока измерительные встраиваемые ВСТ серии L1B (далее -трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5604 14 |
| Наименование | Трансформаторы тока измерительные встраиваемые BCT серии L1B |
| Год регистрации | 2014 |
| Номер сертификата | 9522 |
| Дата регистрации | 2014-12-23 |
| Срок действия | 2019-12-23 |
| Получатель сертификата | фирма "ABB Inc", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "ABB Inc"
Адрес: 3022 NC43 North Pinetops, NC 27864
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по ГОСТ 8.217-2003. |
Поверители
Скачать
|
Описание типа РБ 03 13 5604 14 [2015-01-16]
rb-03-13-5604-14_2015-01-16.pdf
|
Скачать |
Описание типа
Назначение
Трансформаторы тока измерительные встраиваемые ВСТ серии L1B (далее -трансформаторы), предназначены для передачи сигнала измерительной информации средствам измерений, приборам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Трансформаторы применяются в баковых выключателях 75,2 кВ - 550 кВ производства фирмы "ALSTOM Grid".
Описание
Принцип действия трансформаторов основан на преобразовании измеряемых токов, протекающих по первичной обмотке, в токи, имеющие существенно меньшие пропорциональные значения, приемлемые для измерения стандартными измерительными приборами.
Трансформаторы тока измерительные встраиваемые ВСТ серии L1B в основном устанавливаются в баковых выключателях 75,2 кВ - 550 кВ на вводе силового трансформатора.
В трансформаторах тока первичной обмоткой служит стержень ввода силового трансформатора, проходящий через центр вторичной обмотки, а сам трансформатор тока является вторичной обмоткой. Вторичная обмотка равномерно или по секциям намотана на кольцевой сердечник, который выполнен из кремне-стального листа. Кольцевой сердечник изолирован от вторичной обмотки с помощью картона.
Обозначение мест для нанесения знака поверки (клейма-наклейки) указано в приложении А.
Внешний вид трансформаторов приведен на рисунке 1.
А--"-??;
/г *• _ I \ средств
Лист 1 из 5

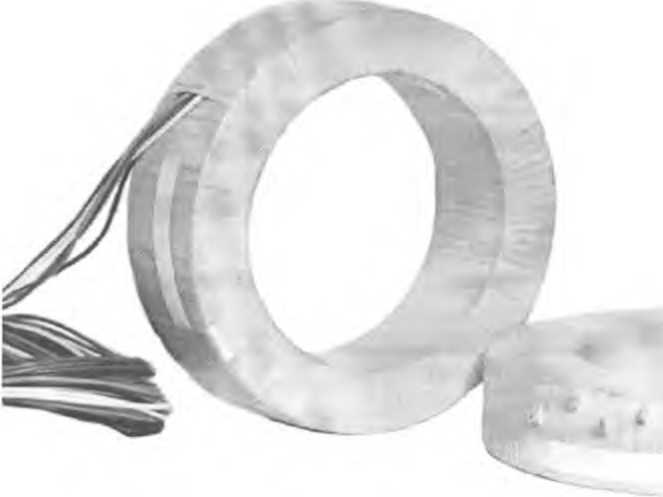

Рисунок 1 - Внешний вид трансформаторов тока измерительных встраиваемых ВСТ серии L1В
Основные технические и метрологические характеристики.
Классы точности по ГОСТ 7746-2001
Наибольшее рабочее напряжение. кВ
Номинальный первичный ток 1|Н0М, Л
Номинальный вторичный ток, ЬН<)М- А
Номинальная вторичная нагрузка Sihom с коэффициентом мощности cos <р = 0.8, В А
0.2S; 0.2; 0.5S; 0.5: 1.0
от 0.72
100; 200; 300; 400; 500: 600;
800; 1000; 1500: 2000; 3000;
4000
1:5
от 2.5 до 50
Пределы допускаемых погрешностей вторичных обмоток для измерений и учета
|
Класс точности ГОСТ 7746-2001 |
Первичный ток в % от номинального значения |
Пределы допускаемой погрешности | |
|
токовой,% |
угловой,' | ||
|
0,2S |
1 |
±0,75 |
±30' |
|
5 |
±0,35 |
±15' | |
|
20 |
±0,20 |
±10' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,2 |
5 |
±0,75 |
±30' |
|
20 |
±0,35 |
±15' | |
|
100 |
±0,20 |
±10' | |
|
120 |
±0,20 |
±10' | |
|
0,5S |
1 |
±1,50 |
±90' |
|
5 |
±0,75 |
±45' | |
|
20 |
±0,50 |
±30' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
0,5 |
5 |
±1,50 |
±90' |
|
20 |
±0,75 |
±45' | |
|
100 |
±0,50 |
±30' | |
|
120 |
±0,50 |
±30' | |
|
1,0 |
5 |
±3,00 |
±180' |
|
20 |
±1,50 |
±90' | |
|
100 |
±1,00 |
±60' | |
|
120 |
±1,00 |
±60' | |
Масса, кг, не более 200
Габаритные размеры: диаметр минимальный внутренний/максимальный внешний, мм 250/1050
Климатическое исполнение по ГОСТ 15150-69 У1
Знак утверждения типа
Знак утверждения типа наносят на трансформаторы методом наклейки, на титульный лист руководства по эксплуатации типографским способом.
Комплектность
- трансформатор тока 1шт.;
- руководство по эксплуатации 1 экз.,
- сертификат (протокол испытаний трансформатора при выпуске из производства) 1 экз.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 7746-2001
ГОСТ 8.217-2003
"Трансформаторы тока. Общие технические условия"
"Государственная система обеспечения единства измерений.
Трансформаторы тока. Методика поверки"
Техническая документация фирмы "ABB Inc." (США).
Заключение
Трансформаторы тока измерительные встраиваемые ВСТ серии L1B соответствуют требованиям ГОСТ 7746-2001, технической документации фирмы "ABB Inc." (США).
Межповерочный интервал - не более 48 месяцев (для трансформаторов, предназначенных для применения, либо применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
Республика Беларусь г. Минск, Старовиленский тракт, д. 93,
Тел. (017)-334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025.
