Счетчики холодной и горячей воды турбинные COSMOS WPD, WSD, WPV, meitwin, meistream (meistream Plus)
| Номер в ГРСИ РФ: | РБ 03 07 0188 14 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Производитель / заявитель: | «Sensus Slovensko a.s.», г.Стара-Тура, Словакия |
Счетчики холодной воды турбинные COSMOS WPD, WSD, WPV, meitwin с модификациями meistream (meistream Plus), предназначены для измерения объема воды, протекающей по подающему или обратному трубопроводу при температурах от 5 до 50 °C (счетчики COSMOS WPD, WSD и модификации meistream (meistream Plus)) и при температурах от 5 до 40 °C (счетчики COSMOS WPV и meitwin) под давлением 1,6 МПа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 0188 14 |
| Наименование | Счетчики холодной и горячей воды турбинные COSMOS WPD, WSD, WPV, meitwin, meistream (meistream Plus) |
| Год регистрации | 2014 |
| Номер сертификата | 9166 |
| Дата регистрации | 2014-05-29 |
| Срок действия | 2019-05-29 |
| Получатель сертификата | фирма "Sensus Slovensko a.s.", Словакия (SK) |
Производитель / Заявитель
фирма "Sensus Slovensko a.s."
Адрес: Nam.Dr.A.Schweitzera 194, 916 01 Stara Tura
Контакты: +421 32 775 2244 / +421 32 776 4110 / www.sensus.com
Поверка
| Межповерочный интервал / Периодичность поверки | 60/72 мес. |
| Методика поверки | Поверка проводится по МИ 1963-88. Межповерочный интервал для счетчиков холодной воды - не более 6 лет; для счетчиков горячей воды - не более 5 лет. |
| Признание поверки | Первичная при выпуске из производства: фирма "Sensus Slovensko a.s.", Словакия (шифр поверительного клейма - 051) на основании Соглашения о признании первичной поверки между Госстандартом и фирмой "Sensus Slovensko a.s.", Словакия. |
Поверители
Скачать
|
Описание типа РБ 03 07 0188 14 [2010-10-01]
rb-03-07-0188-14_2010-10-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0188 14 [2009-05-26]
rb-03-07-0188-14_2009-05-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 0188 14 [2014-05-29]
rb-03-07-0188-14_2014-05-29.pdf
|
Скачать |
Описание типа
Назначение
Счетчики холодной воды турбинные COSMOS WPD, WSD, WPV, meitwin с модификациями meistream (meistream Plus), предназначены для измерения объема воды, протекающей по подающему или обратному трубопроводу при температурах от 5 до 50 °C (счетчики COSMOS WPD, WSD и модификации meistream (meistream Plus)) и при температурах от 5 до 40 °C (счетчики COSMOS WPV и meitwin) под давлением 1,6 МПа.
Счетчики горячей воды турбинные COSMOS WPD и WSD предназначены для измерения объема воды, протекающей по подающему или обратному трубопроводу при температурах от 40 до 150 °C (максимальная рабочая температура 130 °C) под давлением 1,6 МПа (по желанию заказчика возможно исполнение с давлением 4,0 МПа)
Счетчики используются в системах холодного и горячего водоснабжения коммунальной сферы и промышленных объектов.
Описание
Фирмой выпускаются следующие модификации турбинных счетчиков:
• Счетчики холодной и горячей воды турбинные COSMOS WPD (типоразмеры: WPD 40, WPD 50, WPD 65, WPD 80, WPD 100, WPD 125, WPD 150, WPD 200, WPD 250 и WPD 300);
• Счетчики холодной и горячей воды турбинные COSMOS WSD (типоразмеры: WSD 50, WSD 65, WSD 80, WSD 100, WSD 150);
• Счетчики холодной воды COSMOS WPV (типоразмеры: WPV 50, WPV 80, WPV 100,WPV 150).
• Счетчики холодной воды meitwin (типоразмеры: meitwin 50, meitwin 80, meitwin 100).
• Счетчики холодной воды meistream (meistream Plus) (типоразмеры: meistream (meistream Plus) 40, meistream (meistream Plus) 50, meistream (meistream Plus) 65, meistream (meistream Plus) 80, meistream (meistream Plus) 100, meistream (meistream Plus) 125, meistream (meistream Plus) 150. Возможна установка счетчиков модификаций WPD, meitwin, meistream в горизонтальный, вертикальный или наклонный трубопроводы, а модификаций WSD, WPV и meistream Plus - в горизонтальный трубопровод.
Принцип действия счетчиков заключается в преобразовании числа оборотов вращающейся под действием воды турбины (лопастного колеса) в значения объема воды, протекающей через счетчик.
Корпус счетчиков имеет патрубки с фланцами для подключения к трубопроводу.
Корпус счетчиков холодной воды - синего цвета, а счетчиков горячей воды - красного цвета.
Конструкцией счетчиков предусматривается возможность установки датчиков типа REED или ОРТО (для счетчиков COSMOS WPD, WSD, meitwin), датчиков типа ОРТО и HRI (для счетчиков WPV, meitwin и модификации meistream (meistream Plus), предназначенных для дистанционного снятия показаний и передачи информации.
Конструкцией счетчиков предусмотрена защита магнитной муфты и датчика импульсов от внешнего магнитного поля.
Счетчики холодной и горячей воды COSMOS WPD, WSD и W-Star:
Поток воды поступает в измерительную полость, где установлена турбина, являющаяся единственной подвижной частью счетчика, погруженной в воду. Вращение турбины (число оборотов пропорционально объему протекающей воды) передается на редуктор счетного механизма через магнитную муфту. Редуктор преобразует число оборотов турбины в показания роликового отсчетного устройства. Отсчет производится в единицах измерения объема (м3). Роликовое устройство содержит шесть разрядов. Кроме того, на циферблате счетного механизма имеются три круговые шкалы для отсчета значений объема в долях метра кубического. Счетчик имеет сигнальную звездочку, которая используется при регулировке и поверке, а также для определения порога чувствительности.
Счетчики холодной воды COSMOS WPV и meitwin:
Представляет собой счетчик воды, состоящий из расходомера большой производительности, расходомера малой производительности и переключающего устройства, которое в зависимости от величины потока, проходящего через прибор, автоматически направляет его через соответствующий расходомер или оба расходомера.
Поток воды поступает через решетчатый фильтр в измерительную полость основного счетчика, где установлена турбина, являющаяся единственной подвижной частью счетчика, погруженной в воду. Вращение турбины (число оборотов пропорционально объему протекающей воды) передается на редуктор счетного механизма через магнитную муфту. Отсчет производится в единицах измерения объема (м3). Роликовое устройство содержит шесть разрядов. Кроме того, на циферблате счетного механизма имеются три круговые шкалы для отсчета значений объема в долях метра кубического. При малых расходах воды с помощью пружинного клапана происходит переключение на дополнительный счетчик воды, который установлен в фланцевой крышке (WPV) или в корпусе турбинного счетчика (meitwin).
Счетчики холодной воды meistream (meistream Plus):
Принцип действия счетчиков основан на измерении количества оборотов турбины в зависимости от скорости потока измеряемой жидкости. Поток измеряемой жидкости через входной патрубок корпуса прибора направляется в измерительную капсулу, приводит во вращение турбину и через выходной обтекатель попадает в выходной патрубок корпуса. Количество оборотов турбины прямо пропорционально объему протекшей жидкости. Отсчет производится в единицах измерения объема (м3). Отличительной особенностью измерительной капсулы является специальная форма входного обтекателя и турбины, что обеспечивает компенсацию осевого усилия, действующего на турбину (гидродинамическое уравновешивание чувствительный элемент прибора). Счетчики могут изготавливаться с габаритными размерами как счетчиков COSMOS WPD, так и WSD.
Весь счетный механизм счетчика, включая измерительную капсулу и счетный механизм, может быть установлен в корпус счетчика WPD без каких либо конструктивных изменений.
Поддержка допустимой погрешности +/-5% у модификации meistream Plus достигается уже при скорости потока от 6 мм/сек.
Место нанесения государственного поверительного клейма - наклейки указано в приложении А к описанию типа.

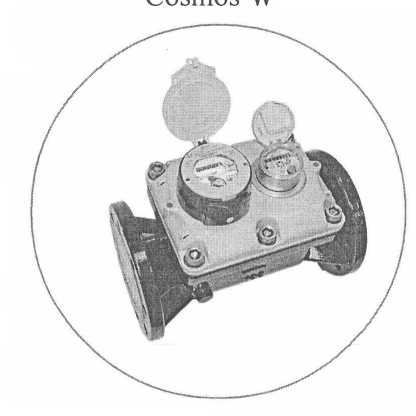

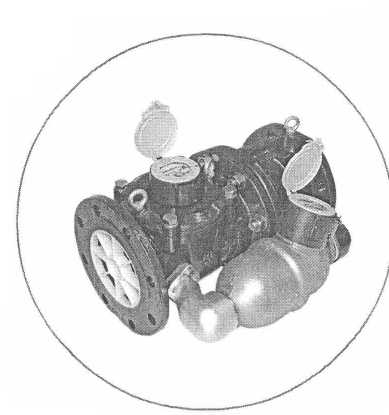

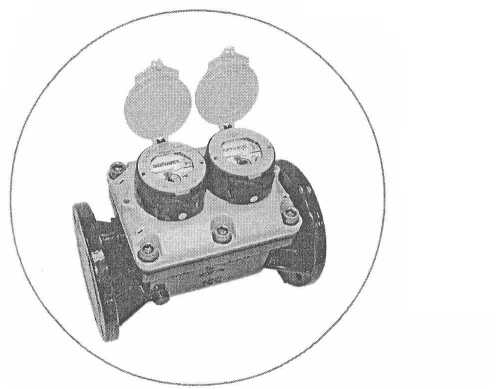

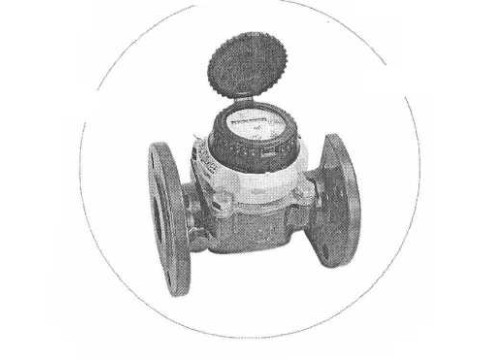

Внешний вид счетчиков приведен на рисунке 1.
|
у Р.; / Cosmos WPD .^-^уу 1 и 5Ж> - ‘ ! X „$*, , (у fpl meisream (meistream Plus) |
к ) I i \ 1 4 у Cosmos WSD \ Ф' 1) meitwin / X' v \ V Жж / \\ wlw^y" Cosmos WPV ” 5 Л \ |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочая среда:
Горячая и холодная вода
Т50
Т130
Температурный класс:
• Для счетчиков холодной воды:
• Для счетчиков горячей воды:
Предел допускаемых значений основной относительной погрешности счетчика:
• диапазон: Qi < Q < Q2, %: ±5
• диапазон: Q2 < Q < Q4, %:
для воды, имеющей температуру <30°С ± 2 для воды, имеющей температуру > 30°С ± 3
1 Счетчики холодной и горячей воды COSMOS WPD
|
Наименование характеристик |
Типоразмеры счетчиков | ||||||||||
|
Номинальный диаметр, DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
Емкость счетного механизма счетчика воды, м3 |
999 999 |
999 999 х 10 | |||||||||
|
Цена единицы младшего разряда счет, механизма, м3 |
0,01 |
0,1 | |||||||||
|
Габаритные размеры, не более: | |||||||||||
|
Длина, мм |
220 |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
450 |
500 | |
|
Высота, мм |
189 |
193 |
205 |
245 |
255 |
278 |
312 |
368 |
425 |
482 | |
|
Ширина, мм |
150 |
165 |
185 |
200 |
225 |
250 |
285 |
340 |
405 |
460 | |
|
Масса, не более, кг |
7,4 |
7,7 |
10 |
14 |
18 |
20,5 |
35,5 |
50,5 |
72,3 |
99,3 | |
|
Цена импульса выходного сигнала, м3/имп |
REED RD 01 |
0,01; 0,1; |
0,1 | ||||||||
|
ОРТО OD01 |
0,001 |
0,01 | |||||||||
|
ОРТО OD 03 |
0,01 |
0,1 | |||||||||
1.1 Счетчики холодной воды COSMOS WPD
|
Наименование характеристик |
Типоразмеры счетчиков | |||||||||
|
Номинальный диаметр, DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
Постоянный расход Q3, м3/ч |
25 |
40 |
63 |
100 |
100 |
160 |
250 |
400 |
630 |
800 | |
|
Наименьший расход Qi, м3/ч |
R50 |
12,6 |
16 | ||||||||
|
R63 |
0,397 | ||||||||||
|
R80 |
0,5 |
0,7875 |
1,25 |
1,25 |
2 |
3,125 |
5 | ||||
|
Переходный расход Q2, м3/ч |
R50 |
20,16 |
25,6 | ||||||||
|
R63 |
0,635 | ||||||||||
|
R80 |
0,8 |
1,26 |
2 |
2 |
3,2 |
5 |
8 | ||||
|
Максимальный расход Q4, м3/ч |
31,25 |
50 |
78,75 |
125 |
125 |
200 |
312,5 |
500 |
787,5 |
1000 | |
1.2 Счетчики горячей воды COSMOS WPD
|
Наименование характеристик |
Типоразмеры счетчиков | ||||||||||
|
Номинальный диаметр, DN |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 | |
|
Постоянный расход Q3, м3/ч |
16 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 | |
|
Наименьший расход Qi, м3/ч |
R20 |
0,8 |
0,8 |
1,25 |
2 |
12,5 |
20 |
31,5 | |||
|
R25 |
2,52 |
4 |
6,4 | ||||||||
|
R40 | |||||||||||
|
Переходный расход Q2, м3/ч |
R20 |
1,28 |
1,28 |
2 |
3,2 |
20 |
32 |
50,4 | |||
|
R25 |
4,032 |
6,4 |
10,24 | ||||||||
|
R40 | |||||||||||
|
Максимальный •5 расход Q4, м /ч |
20 |
20 |
31,25 |
50 |
78,75 |
125 |
200 |
312,5 |
500 |
787,5 | |
2 Счетчики холодной и горячей воды COSMOS WSD
|
Типоразмеры счетчиков воды |
СС |
>SMOS WSD | ||||
|
WSD 50 |
WSD 65 |
WSD 80 |
WSD 100 |
WSD 150 | ||
|
Диаметр условного прохода Ду, мм |
50 |
65 |
80 |
100 |
150 | |
|
Позиция установки (положение трубопровода) |
Г оризонтальная | |||||
|
Емкость счетного механизма счетчика воды, м3 |
999 999 |
999 999 х 10 | ||||
|
Цена единицы младшего разряда счетного механизма, м3 |
0,01 |
0,1 | ||||
|
Габаритные размеры (длина с фланцами), мм |
270 |
300 |
360 |
500 | ||
|
Масса не более, кг |
13;20 |
18 |
20;28 |
32;51 |
92; 132 | |
|
Цена импульса |
REED RD 01* |
0,01; 0,1; 1* |
0,1* | |||
|
выходного сигнала, ”1 м /ими |
ОРТО OD01* |
0,001* |
0,01* |
|
ОРТО OD 03* |
0,01* |
0,1* | |
|
REED RD 02 |
0,025; 0,25;0,1** |
0,25; 1;2,5** | |
|
ОРТО OD 02 |
0,001**. |
0,01** | |
|
ОРТО OD 04 |
0,01** |
0,1** |
*Для счетчиков холодной воды
**Для счетчиков горячей воды
2.1 Счетчики холодной и горячей воды COSMOS WSD
|
Наименование характеристик |
Типоразмеры счетчиков | |||||
|
Номинальный диаметр, DN |
50 |
65 |
80 |
100 |
150 | |
|
Постоянный расход Q3, м3/ч |
25 |
40 |
63 |
100 |
160 | |
|
Наименьший расход Qi, м3/ч |
R63 |
0,397 |
0,635 |
1 |
1,587 |
2,539 |
|
Переходный расход Q2, м3/ч |
R63 |
0,635 |
1,0159 |
1,6 |
2,539 |
4,0635 |
|
Максимальный о расход Q4, м /ч |
31,25 |
50 |
78,75 |
125 |
200 | |
3 Счетчики холодной воды Cosmos WPV
|
Наименование характеристик |
Типоразмеры счетчиков | ||||
|
Номинальный диаметр, DN |
50 |
80 |
100 |
150 | |
|
Постоянный расход Q3, м3/ч |
25 |
63 |
100 |
250 | |
|
Наименьший расход Qi,mj/h |
R 800 |
0,03125 | |||
|
R 1250 |
0,2 | ||||
|
R 2000 |
0,0125 |
0,0315 |
0,125 | ||
|
R 2500 |
0,1 | ||||
|
R 3150 |
0,03175 | ||||
|
R 5000 |
0,0126 | ||||
|
R 8000 |
0,0125 | ||||
|
Переходный расход Q2, м3/ч |
R 800 |
0,05 | |||
|
R 1250 |
0,32 | ||||
|
R 2000 |
0,02 |
0,0504 |
0,2 | ||
|
R 2500 |
0,16 | ||||
|
R 3150 |
0,05079 | ||||
|
R 5000 |
0,02016 | ||||
|
R 8000 |
0,02 | ||||
|
Максимальный расход Q4, м3/ч |
31,25 |
78,75 |
125 |
312,5 | |
|
Переключение при повышающемся расходе* |
2,3 |
2,3 |
3,9 |
8,3 | |
|
Переключение при понижающемся расходе* |
1,2 |
1,4 |
2,3 |
4,7 | |
|
Позиция установки (положение трубопровода) |
Горизонтальная | ||||
|
Емкость счетного механизма основного счетчика воды, м3 |
999 999 | ||||
|
Цена единицы младшего разряда счетного механизма основного счетчика воды, м3 |
0,01 | ||||
|
Емкость счетного механизма дополнительного счетчика воды, м3 |
99 999 | ||||
|
Цена единицы младшего разряда счетного механизма дополнительного счетчика воды, м3 |
0,0001 | ||||
|
Габаритные размеры (длина с фланцами), мм |
270 |
300 |
360 |
500 | |
|
Масса не более, кг (без установочного элемента) |
11,5 |
13,5 |
17 |
25,5 | |
|
Цена импульса выходного сигнала основного счетчика воды, м3/имп |
REED RD 01/HRI |
0,1 |
1;1 | ||
|
ОРТО OD 01 |
0,001 | ||||
|
ОРТО OD 03 |
0,01 | ||||
* Примечание: отклонение в данных точках переключения может составлять ± 30% от значений, указанных в таблице.
4 Счетчики холодной воды meitwin
|
Наименование характеристик |
Типоразмеры счетчиков | ||||
|
Номинальный диаметр, DN |
50 |
65 |
80 |
100 | |
|
Постоянный расход Q3, м3/ч |
25 |
40 |
63 |
100 | |
|
Наименьший расход Qi, м3/ч |
R 250 |
0,1 | |||
|
R 400 |
0,1 | ||||
|
R 500 |
0,05 | ||||
|
R 630 |
0,1 | ||||
|
R 1000 |
0,025 |
0,1 | |||
|
R 1250 |
0,05 | ||||
|
Переходный расход Q2, м3/ч |
R 250 |
0,16 | |||
|
R 400 |
0,16 | ||||
|
R 500 |
0,08 | ||||
|
R 630 |
0,16 | ||||
|
R 1000 |
0,04 |
0,16 | |||
|
R 1250 |
0,08 | ||||
|
Максимальный расход Q4, м3/ч |
31,25 |
50 |
78,75 |
125 | |
|
Переключение при повышающемся расходе* |
2,0-2,6 |
2,0-2,6 |
2,0-2,6 |
2,0-2,6 | |
|
Переключение при понижающемся расходе* |
1,1-1,7 |
1,1-1,7 |
1,1-1,7 |
1,1-1,7 | |
|
Позиция установки (положение трубопровода) |
горизонтальная, вертикальная | ||||
|
Емкость счетного механизма основного счетчика воды, м3 |
999 999 | ||||
|
Цена единицы младшего разряда счетного механизма основного счетчика воды, м3 |
0,001 | ||||
|
Емкость счетного механизма дополнительного счетчика воды, м3 |
99 999 | ||||
|
Цена единицы младшего разряда счетного механизма дополнительного счетчика воды, м3 |
0,0001 | ||||
|
Габаритные размеры (длина с фланцами), мм |
270 |
300 |
300 |
360 | |
|
Масса не более, кг (без установочного элемента) |
23 |
24,6 |
26,1 |
30,1 | |
|
Цена импульса выходного сигнала основного счетчика воды, м3/имп |
REED RD 01 |
0,1;1 | |||
|
ОРТО OD 01 |
0,001 | ||||
|
ОРТО OD 03 |
0,01 | ||||
|
Цена импульса выходного сигнала дополнительного счетчика воды, м3/имп |
REED RD 01 |
0,1 | |||
|
ОРТО OD 01 |
1 | ||||
|
ОРТО OD 03 |
0,01;0,1 | ||||
|
Цена импульса выходного сигнала дополнительного счетчика воды, м3/имп |
HRI |
0,001 ;0,01 ;0,1;1 | |||
*Примечание: отклонение в данных точках переключения может составлять ± 30% от значений, указанных в таблице.
5 Счетчики холодной воды модификации meistream
|
Наименование характеристик |
meistream | |||
|
Номинальный диаметр, DN |
40 | |||
|
Q3/Q1 |
40 |
63 |
100 |
125 |
|
Наименьший расход Q1,m3/h |
0,4 |
0,397 |
0,25 |
0,2 |
|
Переходный расход Q2, м3/ч |
0,64 |
0,635 |
0,40 |
0,32 |
|
Постоянный расход Q3, м3/ч |
16 |
25 |
25 |
25 |
|
Максимальный расход Q4, м3/ч |
20 |
31,25 |
31,25 |
31,25 |
|
Максимально допускаемое давление, МПа |
1,6 | |||
|
Потеря давления Др, МПа |
0,01 | |||
|
Габаритные размеры (длина с фланцами), мм |
220 | |||
|
Позиция установки (положение трубопровода) |
Горизонтальная, вертикальная | |||
|
Наименование характеристик |
meistream | ||||
|
Номинальный диаметр, DN |
50 | ||||
|
Q3/Q1 |
40 |
63 |
100 |
125 |
160 |
|
Наименьший расход Q1, м3/ч |
0,4 |
0,397 |
0,4 |
0,32 |
0,25 |
|
Переходный расход Q2, м3/ч |
0,64 |
0,635 |
0,64 |
0,512 |
0,40 |
|
Постоянный расход Q3, м3/ч |
16 |
25 |
40 |
40 |
40 |
|
Максимальный расход Q4, м3/ч |
20 |
31,25 |
50 |
50 |
50 |
|
Максимально допускаемое давление,МПа |
1,6 | ||||
|
Потеря давления Др, МПа |
0,025 | ||||
|
Габаритные размеры (длина с фланцами), мм |
200/270/300 | ||||
|
Позиция установки (положение трубопровода) |
Горизонтальная, вертикальная | ||||
|
Наименование характеристик |
meistream | |||||
|
Номинальный диаметр, DN |
65 | |||||
|
Q3/Q1 |
40 |
63 |
100 |
125 |
160 | |
|
Наименьший расход |
Q1, м3/ч |
0,625 |
0,635 |
0,63 |
0,504 |
0,394 |
|
Переходный расход |
Q2, м3/ч |
1 |
1,016 |
1,008 |
0,806 |
0,63 |
|
Постоянный расход |
Q3, м3/ч |
25 |
40 |
63 |
63 |
63 |
|
Максимальный расход |
Q4, м3/ч |
31,25 |
50 |
78,75 |
78,75 |
78,75 |
|
Максимально допускаемое давление,МПа |
1,6 | |||||
|
Потеря давления Др, МПа |
0,04 | |||||
|
Габаритные размеры (длина с фланцами), мм |
200/300 |
|
Позиция установки (положение трубопровода) |
Горизонтальная, вертикальная |
|
Наименование характеристик |
meistream | ||||
|
Номинальный диаметр, DN |
80 | ||||
|
Q3/Q1 |
40 |
63 |
100 |
200 |
315 |
|
Наименьший расход Q1, м3/ч |
1 |
1 |
1 |
0,5 |
0,318 |
|
Переходный расход Q2, м3/ч |
1,6 |
1,6 |
1,6 |
0,8 |
0,508 |
|
Постоянный расход Q3, м3/ч |
40 |
63 |
100 |
100 |
100 |
|
Максимальный расход Q4, м3/ч |
50 |
78,75 |
125 |
125 |
125 |
|
Максимально допускаемое давление, МПа |
1,6 | ||||
|
Потеря давления Др, МПа |
0,025 | ||||
|
Габаритные размеры (длина с фланцами), мм |
200/225/350/350 | ||||
|
Позиция установки (положение трубопровода) |
Горизонтальная, вертикальная | ||||
|
Наименование характеристик |
meistream | ||||
|
Номинальный диаметр, DN |
100 | ||||
|
Q3/Q1 |
40 |
63 |
100 |
200 |
315 |
|
Наименьший расход Q1,m3/h |
1,575 |
1,587 |
1,6 |
0,8 |
0,508 |
|
Переходный расход Q2, м3/ч |
2,52 |
2,54 |
2,56 |
1,28 |
0,81 |
|
Постоянный расход Q3, м3/ч |
63 |
100 |
160 |
160 |
160 |
|
Максимальный расход Q4, м3/ч |
78,75 |
125 |
200 |
200 |
200 |
|
Максимально допускаемое давление, МПа |
1,6 | ||||
|
Потеря давления Др, МПа |
0,04 | ||||
|
Габаритные размеры (длина с фланцами), мм |
250/350/360 | ||||
|
Позиция установки (положение трубопровода) |
Горизонтальная, вертикальная | ||||
|
Наименование характеристик |
meistream | ||||
|
Номинальный диаметр, DN |
125 | ||||
|
Q3/Q1 |
40 |
63 |
100 |
160 |
250 |
|
Наименьший расход Q1,m3/h |
2,5 |
2,54 |
1,6 |
1 |
0,64 |
|
Переходный расход Q2, м3/ч |
4,00 |
4,064 |
2,56 |
1,6 |
1,024 |
|
Постоянный расход Q3, м3/ч |
100 |
160 |
160 |
160 |
160 |
|
Максимальный расход Q4, м3/ч |
125 |
200 |
200 |
200 |
200 |
|
Максимально допускаемое давление, МПа |
1,6 | ||||
|
Потеря давления Др, МПа |
0,04 | ||||
|
Габаритные размеры (длина с фланцами), мм |
250 | ||||
|
Позиция установки (положение трубопровода) |
Горизонтальная, вертикальная | ||||
|
Наименование характеристик |
meistream | ||||
|
Номинальный диаметр, DN |
150 | ||||
|
Q3/Q1 |
40 |
63 |
100 |
200 |
400 |
|
Наименьший расход Q1, м3/ч |
4 |
3,968 |
4 |
2 |
1 |
|
Переходный расход Q2, м3/ч |
6,4 |
6,349 |
6,4 |
3,2 |
1,6 |
|
Постоянный расход Q3, м3/ч |
160 |
250 |
400 |
400 |
400 |
|
Максимальный расход Q4, м3/ч |
200 |
312,5 |
500 |
500 |
500 |
|
Максимально допускаемое давление, МПа |
1,6 | ||||
|
Потеря давления Др, МПа |
0,04 | ||||
|
Габаритные размеры (длина с фланцами), мм |
300/500 | ||||
|
Позиция установки (положение трубопровода) |
Горизонтальная, вертикальная | ||||
6 Счетчики холодной воды модификации meistream Plus
|
Наименование характеристик |
meistream plus | ||
|
Номинальный диаметр, DN |
40 | ||
|
Q3/Q1 |
40 |
160 |
315 |
|
Наименьший расход Q1,m3/h |
0,4 |
0,1 |
0,079 |
|
Переходный расход Q2, м3/ч |
0,64 |
0,16 |
0,127 |
|
Постоянный расход Q3, м3/ч |
16 |
16 |
25 |
|
Максимальный расход Q4, м3/ч |
20 |
20 |
31,25 |
|
Максимально допускаемое давление,МПа |
1,6 | ||
|
Потеря давления Др, МПа |
0,01 | ||
|
Габаритные размеры ((длина с фланцами), мм |
220 | ||
|
Позиция установки (положение трубопровода) |
Г оризонтальная | ||
|
Наименование характеристик |
meistream plus | ||
|
Номинальный диаметр, DN |
50 | ||
|
Q3/Q1 |
40 |
160 |
315 |
|
Наименьший расход Q1,m3/4 |
0,4 |
0,1 |
0,079 |
|
Переходный расход Q2, м3/ч |
0,64 |
0,16 |
0,127 |
|
Постоянный расход Q3, м3/ч |
16 |
16 |
25 |
|
Максимальный расход Q4, м3/ч |
20 |
20 |
31,25 |
|
Максимально допускаемое давление,МПа |
1,6 | ||
|
Потеря давления Др, МПа |
0,01 | ||
|
Габаритные размеры ((длина с фланцами), мм |
200/270/300 | ||
|
Позиция установки (положение трубопровода) |
Г оризонтальная | ||
|
Наименование характеристик |
meistream plus | |||
|
Номинальный диаметр, DN |
65 | |||
|
Q3/Q1 |
40 |
160 |
315 |
400 |
|
Наименьший расход Q1,m3/h |
0,625 |
0,156 |
0,127 |
0,1 |
|
Переходный расход Q2, м3/ч |
1 |
0,25 |
0,203 |
0,16 |
|
Постоянный расход Q3, м3/ч |
25 |
25 |
40 |
40 |
|
Максимальный расход Q4, м3/ч |
31,25 |
31,25 |
50 |
50 |
|
Максимально допускаемое давление,МПа |
1,6 | |||
|
Потеря давления Др, МПа |
0,025 | |||
|
Габаритные размеры (длина с фланцами), мм |
200/300 | |||
Позиция установки (положение трубопровода)
Г оризонтальная
|
Наименование характеристик |
meistream plus | |||
|
Номинальный диаметр, DN |
8 |
0 | ||
|
Q3/Q1 |
40 |
160 |
315 |
400 |
|
Наименьший расход Q1,m3/h |
1 |
0,25 |
0,2 |
0,158 |
|
Переходный расход Q2, м3/ч |
1,6 |
0,4 |
0,2 |
0,252 |
|
Постоянный расход Q3, м3/ч |
40 |
40 |
63 |
63 |
|
Максимальный расход Q4, м3/ч |
50 |
50 |
78,75 |
78,75 |
|
Максимально допускаемое давление,МПа |
1,6 | |||
|
Потеря давления Др, МПа |
0,01 | |||
|
Габаритные размеры (длина с фланцами), мм |
200/225/300/350 | |||
|
Позиция установки (положение трубопровода) |
Г оризонтальная | |||
|
Наименование характеристик |
meistream plus | |||
|
Номинальный диаметр, DN |
100 | |||
|
Q3/Q1 |
40 |
160 |
315 |
400 |
|
Наименьший расход Q1,m3/h |
1,575 |
0,394 |
0,317 |
0,25 |
|
Переходный расход Q2, м3/ч |
2,52 |
0,63 |
0,508 |
0,4 |
|
Постоянный расход Q3, м3/ч |
63 |
63 |
100 |
100 |
|
Максимальный расход Q4, м3/ч |
78,75 |
78,75 |
125 |
125 |
|
Максимально допускаемое давление,МПа |
1,6 | |||
|
Потеря давления Др, МПа |
0,016 | |||
|
Габаритные размеры (длина с фланцами), мм |
250/350/360 | |||
|
Позиция установки (положение трубопровода) |
Горизонтальная | |||
|
Наименование характеристик |
meistream plus | |||
|
Номинальный диаметр, DN |
150 | |||
|
Q3/Q1 |
40 |
160 |
315 |
630 |
|
Наименьший расход Q1,m3/h |
4 |
1 |
0,794 |
0,397 |
|
Переходный расход Q2, м3/ч |
6,4 |
1,6 |
1,27 |
0,635 |
|
Постоянный расход Q3, м3/ч |
160 |
160 |
250 |
250 |
|
Максимальный расход Q4, м3/ч |
200 |
200 |
312,5 |
312,5 |
|
Максимально допускаемое давление, МПа |
1,6 | |||
|
Потеря давления Др, МПа |
0,016 | |||
|
Габаритные размеры (длина с фланцами), мм |
300/500 | |||
|
Позиция установки (положение трубопровода) |
Г оризонтальная | |||
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак государственного реестра средств измерений Республики Беларусь наносится на корпус счетчика (специальная наклейка) и на титульный лист паспорта счетчика воды.
Комплектность
Комплектность поставки счетчиков согласно документации фирмы “Sensus Slovensko a.s.”:
• счетчик холодной или горячей воды турбинный COSMOS WPD или WSD - 1 шт.
(типоразмер в соответствии с заказом);
• счетчик холодной воды сопряженный COSMOS WPV - 1 шт. (типоразмер в соответствии с заказом);
• счетчик холодной воды сопряженный meitwin- 1 шт.
(типоразмер в соответствии с заказом);
• счетчик холодной воды meistream (meistream Plus)- 1 шт. (типоразмер в соответствии с заказом);
• эксплуатационная документация (паспорт) - 1 экз.;
• гарантийное свидетельство фирмы - 1 экз.;
• упаковка - 1 шт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация "Sensus Slovensko a.s.", Словакия (SK);
СТБ ISO 4064-1-2007 "Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 1 Технические требования";
СТБ ISO 4064-3-2007 " Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счетчики холодной питьевой воды и горячей воды. Часть 3: Методы и средства испытаний";
Рекомендация МОЗМ Р 72 "Счетчики горячей воды".
Межповерочный интервал:
• Для счетчиков холодной воды - 6 лет.
• Для счетчиков горячей воды - 5 лет.
Заключение
Счетчики холодной воды турбинные COSMOS WPD, WSD, WPV, meitwin, meisream (meistream Plus) соответствуют документации фирмы “Sensus Slovensko a.s.”, Словакия (SK), а также МОЗМ P72.
Смотрите также
