Теплосчетчики PolluCom E, PolluCom M

Назначение

Теплосчетчики PolluCom Е, PolluCom М (далее - теплосчетчики) предназначены для измерения потребляемой или отпущенной тепловой энергии и объема теплоносителя в системах коммунального теплоснабжения.

Область применения - закрытые системы централизованного теплоснабжения и другие объекты коммунального хозяйства.

Описание

Теплосчетчик - компактный прибор, состоящий из счетчика воды, подобранной пары платиновых термопреобразователей сопротивления и электронного тепловычислителя. Тепловычислитель установлен на корпусе счетчика воды.

Теплосчетчики PolluCom Е выполнены на базе счетчиков воды крыльчатых Е-Т с номинальным расходом теплоносителя 0,6; 1,5 и 2,5 м3/ч.

Теплосчетчики PolluCom М выполнены на базе счетчиков воды крыльчатых с номинальным расходом теплоносителя 3,5; 6 и 10 м3/ч.

Подшипники крыльчатки изготовлены из сапфиров и закаленной стали.

Вращение крыльчатки передается на тепловычислитель с помощью магнитной муфты либо индукционной катушки. Датчик импульсов приводится в действие защищенным от постороннего воздействия механизма магнитным сцеплением либо индукционной катушкой.

Счетчик воды может быть выполнен в нескольких исполнениях:

- горизонтальное исполнение с резьбовым соединением;

- вертикальное исполнение с резьбовым соединением при подаче воды снизу или сверху;

- горизонтальное исполнение с фланцевым соединением.

- монтаж теплосчетчика в подающий трубопровод - к обозначению буква X.

:я

Я;

Д'

Теплосчетчик работает с подобранной парой платиновых термопрео сопротивления типа Pt 500 класс В по ГОСТ 6651-95.

разоватед^й

I \ Р»лик» 5eg£>/

Термопреобразователь сопротивления обратного трубопровода может быть жестко вмонтирован в корпус счетчика воды. Термопреобразователь сопротивления подающего трубопровода подключается с помощью экранированного кабеля длиной 1,5 м (по специальному заказу может быть 3, 5 или 10 м). Чувствительный элемент термопреобразователя сопротивления может быть установлен как в погружной гильзе, так и непосредственно в среде теплоносителя.

В исполнениях теплосчетчиков PolluCom E(X)/S и PolluCom M(X)/S тепловычислитель может быть отсоединен от корпуса счетчика воды и установлен на стене.

Питание теплосчетчика осуществляется от встроенной литиевой батареи со сроком службы 6-10 лет.

На жидкокристаллическом дисплее индицируется:

- количество теплоты в ГДж (МВт);

- объем в м3;

- текущий расход в м3/ч;

- температура теплоносителя в подающем и обратном трубопроводах в °C;

- время работы с ошибкой в часах;

- номер теплосчетчика

Каждые 24 часа теплосчетчик производит самотестирование, при котором могут быть определены возможные посторонние вмешательства или сообщения о неисправностях.

Конструкцией теплосчетчика предусмотрена дистанционная передача измерительной или служебной информации через коммутационные модули (импульсный или М-BUS модуль). Он может быть легко отсоединен от корпуса счетчика воды и установлен на стене.

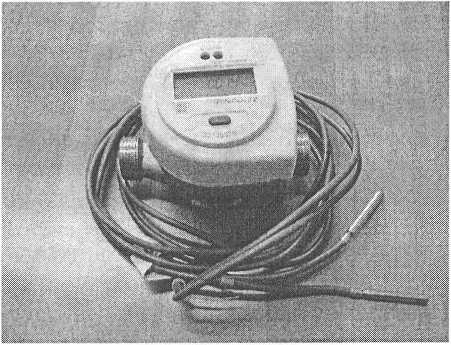

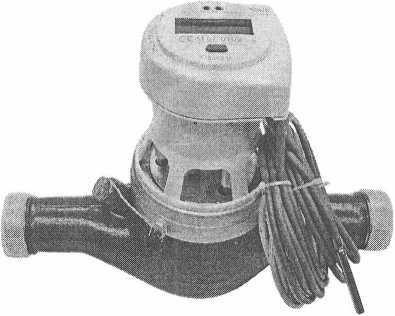

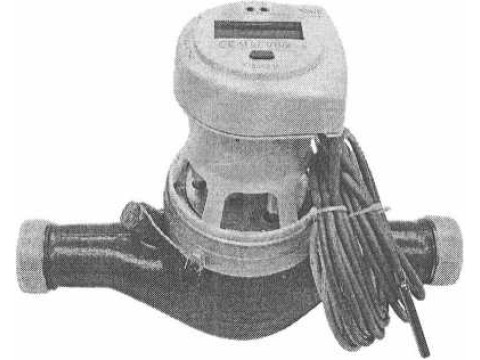

Внешний вид теплосчетчиков представлен на рисунке 1.

Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А к описанию типа.

PolluComM (MX)

PolluCom Е (ЕХ)

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики представлены в таблице 1

Государственный реестр средств измерений Республики Беларусь

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель тепловычис-лителя и на титульный лист эксплутационной документации.

Комплектность

Теплосчетчик                                         1 шт.

Паспорт                                                1 экз.

Упаковка                                                1 шт.

Монтажные принадлежности и другие комплектующие в соответствии с заказом.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы “Sensus Slovensko a.s.".

СТБ EN 1434-1-2011 Теплосчетчики. Часть 1. Общие требования.

СТБ EN 1434-4-2011 Теплосчетчики. Часть 4. Испытания утверждения типа.

СТБ EN 1434-5-2011 Теплосчетчики. Часть 5. Первичная поверка.

МРБ.МП 1717-2007 Теплосчетчики PolluCom Е, PolluCom М. Методика поверки.

Заключение

Теплосчетчики PolluCom Е, PolluCom М соответствуют требованиям документации фирмы “Sensus Slovensko a.s.”, Словакия (SK), СТБ ЕН 1434-1-2011, ТР ТС 020/2011 (декларация о соответствии № RU Д-ЗК.АУ04.В.10586, действительна до 09.03.2020).

Межповерочный интервал при применении в сфере законодательной метрологии: первый год при выпуске из производства - 48 месяцев; последующий (в эксплуатации) - 24 месяца.
