Теплосчетчики ТЭМ-116
| Номер в ГРСИ РФ: | РБ 03 10 5729 15 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Теплосчетчики |
| Производитель / заявитель: | СООО "АРВАС", г. Минск |
Теплосчетчики ТЭМ-116 (далее - теплосчетчики) предназначены для измерения, индикации и регистрации с целью коммерческого и технологического учета значений потребленного (отпущенного) количества тепловой энергии, объема и массы теплоносителя и других параметров систем теплоснабжения и горячего водоснабжения, а также для автоматизации учета, телеметрического контроля, организации информационных сетей сбора данных.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 5729 15 |
| Наименование | Теплосчетчики ТЭМ-116 |
| Год регистрации | 2015 |
| Номер сертификата | 9816 |
| Дата регистрации | 2015-06-30 |
| Срок действия | 2020-06-30 |
| Получатель сертификата | СООО "АРВАС", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
СООО "АРВАС"
Адрес: ул. К. Цеткин, 5, 220030, г. Минск
Контакты: (017) 200-21-37 / (017) 200-57-33 / arvas@open.by
Поверка
| Межповерочный интервал / Периодичность поверки | 48/24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2519-2015. Первый межповерочный интервал (при выпуске из производства) - не более 48 месяцев, последующие - не более 24 месяцев. |
Поверители
Скачать
|
Описание типа РБ 03 10 5729 15 [2017-01-19]
rb-03-10-5729-15_2017-01-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 5729 15 [2015-11-04]
rb-03-10-5729-15_2015-11-04.pdf
|
Скачать |
Описание типа
Назначение
Теплосчетчики ТЭМ-116 (далее - теплосчетчики) предназначены для измерения, индикации и регистрации с целью коммерческого и технологического учета значений потребленного (отпущенного) количества тепловой энергии, объема и массы теплоносителя и других параметров систем теплоснабжения и горячего водоснабжения, а также для автоматизации учета, телеметрического контроля, организации информационных сетей сбора данных.
Область применения: предприятия тепловых сетей, тепловые пункты жилых, общественных и производственных зданий, центральные тепловые пункты, источники теплоты, тепловые сети объектов (зданий) промышленного и бытового назначения.
Описание
Теплосчетчик ТЭМ-116 является многоканальным, составным, многофункциональным микропроцессорным устройством со встроенным цифробуквенным ЖК-индикатором.
Принцип работы теплосчетчика основан на измерении параметров теплоносителя в трубопроводах и последующем определении потребленного (отпущенного) количества теплоты (тепловой энергии) и мощности путем обработки результатов измерений.
Теплосчетчик производит измерения, обработку результатов измерений и регистрацию параметров теплоносителя в одной или нескольких системах теплоснабжения в соответствии с заданной конфигурацией. Конфигурация теплосчетчика задается программно.
В состав теплосчетчика входят:
- измерительно-вычислительный блок (далее - вычислитель) -1 шт.;
- электромагнитные первичные преобразователи расхода собственного производства фланцевого исполнения типа ПРП и (или) бесфланцевого исполнения тира ПРПМ (далее - датчики потока электромагнитные) - до 2 шт;
- измерительные преобразователи температуры в соответствии с таблщ^Л.Ъ приложения А (далее - ТСП) - до 6 шт; [[
- измерительные преобразователи расхода в соответствии с таблицвиЙ^^Ж, ложения А (далее - ИП или датчики потока с частотно-импульсным выходны^сил^ лом) - до 4 шт.;
- по дополнительному заказу измерительные преобразователи избыточного давления (с питанием от вычислителя) - до 6 шт.
Типы ТСП и ИП, применяемые в составе теплосчетчика, а также номинальные диаметры ИП и соответствующие этим диаметрам диапазоны измерения расхода указаны в приложении А.
ТСП, входящие в состав теплосчетчика, имеют номинальную статическую характеристику 100П или Pt1OO по ГОСТ 6651-2009 и подключаются к вычислителю по четырехпроводной схеме.
В соответствии с СТБ ГОСТ Р 51649-2004 теплосчетчики, в зависимости от типов измерительных преобразователей, входящих в их состав, относятся к классу точности В или С, а согласно СТБ EN 1434-1-2011 классу точности 2 или 1. Теплосчётчики, относящиеся к классу точности 1 по СТБ EN 1434-1-2011 дополнительно соответствуют требованиям СТБ ISO 4064-1-2007, СТБ ISO 4064-3-2007 и могут использоваться для коммерческого учёта воды.
Теплосчетчик имеет стандартные интерфейсы RS-232C и RS-485, через которые считываются текущие и статистические данные параметров систем теплоснабжения, а также данные о конфигурации теплосчетчика. Программное обеспечение, необходимое для вывода накопленных данных, поставляется в комплекте с теплосчетчиком.
Выпускается две модификации теплосчётчика: двухпоточный ТЭМ-116/2 и многопоточный ТЭМ-116. Максимальное количество каналов и их вид в зависимости от модификации приведены в таблице 1. Минимальное число каналов для определения количества тепловой энергии состоит из канала измерения расхода и двух каналов измерения температуры. По заказу дополнительно могут входить два канала измерения сигналов от датчиков избыточного давления.
_____Таблица 1___
|
Модификация |
Максимально возможное число измерительных каналов | |||
|
Синд |
Счаст |
Т |
Р | |
|
ТЭМ-116 |
2 |
4 |
6 |
6 |
|
ТЭМ-116/2 |
2 |
0 |
4 |
4 |
|
Примечание - Оичд - электромагнитные каналы измерения расхода; Очаст - частотноимпульсные каналы измерения расхода; Т - каналы измерения температуры; Р - каналы измерения давления. | ||||
Программное обеспечение
Вычислитель теплосчётчика имеет встроенное программное обеспечение (ПО).
Идентификационные данные приведены в таблице 2.
Таблица 2
|
Версия программного обеспечения |
Контрольная сумма исполняемого кода (НЕХ) |
Алгоритм расчёта контрольной суммы |
|
6А.30 |
60467446 |
CRC-32 |

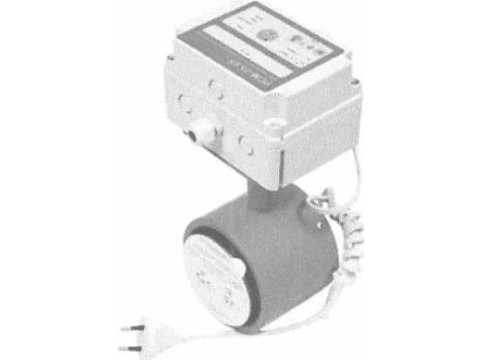

Внешний вид теплосчетчика ТЭМ-116 приведен на рисунке 1.
Рисунок 1 - Внешний вид теплосчетчика ТЭМ-116
Схема пломбировки теплосчетчика для защиты от несанкционированного доступа к элементам конструкции с указанием мест для нанесения оттиска клейма со знаком поверки и знака поверки в виде клейма-наклейки приведена в Приложении Б к описанию типа.
Оттиск клейма со знаком поверки наносится на мастику в пломбировочной чашке, установленной на креплении защитного экрана внутри корпуса вычислителя. На лицевую панель вычислителя наносится знак поверки в виде клейма - наклейка.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 3.
Таблица 3
|
Наименование |
Значение |
|
Теплоноситель |
Вода по СНиП 2.04.07-86 |
|
Рабочее давление, не более, МПа |
1,6 (по заказу 2,4) |
|
Диапазон измерения расхода теплоносителя, м3/ч |
определяется DN и типом датчика потока (таблицы А. 2) |
|
Диапазон измерения температур теплоносителя, °C |
от 0 до 150 |
|
Диапазон измерения температуры воздуха, °C |
от минус 50 до плюс 150 |
|
Диапазон измерения разности температур теплоносителя, °C |
от 2 до 150; от 3 дс (в зависимости от рмплекМ£? та термопреобраюрателей'4 сопротивления) \\ \ Республики Беларусь |
Для документой,
|
Наименование |
Значение |
|
Диапазон программной установки температуры холодной воды, °C |
от 1 до 50 |
|
Диапазоны входных аналоговых сигналов, пропорциональных значению избыточного давления, мА |
от 4 до 20; от 0 до 5; от 0 до 20 |
|
Класс теплосчетчика по СТБ EN 1434-1-2011 (СТБ ГОСТ Р 51649-2004): при серийном выпуске по заказу потребителя |
2(B) 1 (С) |
|
Пределы допускаемой относительной погрешности теплосчетчика при определении количества теплоты, %: - класс 2 (В) - класс 1 (С) |
±(3+4A0min/A0+O,O2qp/q) ±(2+4AOmin/A0+O,O1 qp/q) |
|
Пределы допускаемой относительной погрешности измерения массового и объемного расхода, массы и объема теплоносителя в каналах с датчиками потока электромагнитного типа ПРПМ и ПРП, %: для класса 2 (В) для класса 1 (С) |
±(1,5+0,01 qp/q) ±(0,8+0,004qp/q) |
|
Пределы допускаемой относительной погрешности измерения массового и объемного расхода, массы и объема теплоносителя в каналах с датчиками потока, имеющими частотный или импульсный выходной сигнал (ИП), %: - класс 2 (В) при использовании РСМ-05.05С, РСМ-05.07 при использовании РСМ-05.05СМ, РСМ-05.07М при использовании других датчиков потока - класс 1 (С) |
±(0,8+0,01 qp /q), но не более ±5 ±(0,8+0,004 qp Zq), но не более ±5 ±(2+0,02 qp Zq), но не более ±5 ±(1+0,01 qp Zq), но не более ±3,5 |
|
Весовой коэффициент импульса, л/имп, для преобразователей расхода с импульсным выходом (устанавливается программно) |
от 10'1 до 103 |
|
Пределы допускаемой абсолютной погрешности измерения температуры, °C: - с термопреобразователями сопротивления класса А по ГОСТ 6651-2009 или СТБ EN 60751-2011 - с термопреобразователями сопротивления класса В по ГОСТ 6651-2009 или СТБ EN 60751-2011 |
±(0,35+0,003-0), где 0 - измеренное значение температуры ±(0,6+0,004-0) |
|
Пределы допускаемой относительной погрешности измерения разности температур комплектом датчиков температуры, %, |
±(O,5+3A0min/A0) |
|
Пределы допускаемой погрешности датчиков избыточного давления, % |
±1,0 |
|
Пределы допускаемой относительной погрешности измерения давления (при наличии датчиков избыточного давления), % |
±2,0 |
/ ' V 1Г7 ; \
Государственный реестр i средств измерений I \ Республики Беларусь /
\Для документов/
|
Наименование |
Значение |
|
Пределы допускаемой относительной погрешности измерения вычислителем частотноимпульсных сигналов датчиков потока, % |
+0,1 |
|
Пределы допускаемой относительной погрешности вычислителя при расчете количества тепловой энергии, % |
±(O,5+A0min/A0) |
|
Пределы допускаемой абсолютной погрешности преобразования сигналов от термопреобразователей сопротивления, °C |
±(0,2+0,001-10|) |
|
Пределы допускаемой приведенной погрешности вычислителя при преобразовании сигналов от датчиков избыточного давления, % |
±0,15 |
|
Пределы допускаемой относительной погрешности измерения времени, % |
±0,01 |
|
Климатические условия при эксплуатации: - температура окружающего воздуха, °C - относительная влажность, % - атмосферное давление, кПа |
от 5 до 55 до 95 % при температуре до 30 °C от 84 до 106,7 |
|
Напряжение питания переменного тока, В |
от 187 до 253 |
|
Частота питающего напряжения, Гц |
от 49 до 51 |
|
Потребляемая мощность, В А, не более: - вычислителя |
10 |
|
Габаритные размеры вычислителя’), мм, не более |
182x210x95 |
|
Масса вычислителя'), кг, не более |
1,5 |
|
Интерфейсы |
RS-485 (длина линии связи без ретранслятора не более1200 м) RS-232C (длина линии связи без ретранслятора не более 15 м) |
|
Глубина архива регистрируемых параметров: - часовых данных - суточных данных - месячных записей - событий |
1440 (60 суток); 200 (более 6 месяцев); 36 (3 года); 950 |
|
Время установления рабочего режима, мин, не более |
30 |
|
Класс оборудования по степени защиты от поражения электрическим током по ГОСТ 12.2.007.0-75: - вычислителя - датчиков потока электромагнитных - датчиков потока, имеющих частотный или импульсный выходной сигнал (ИП) |
II I в соответствии с их документацией |
|
Средняя наработка на отказ, ч, не менее |
50000 |
|
Средний срок службы, лет, не менее |
12 |
|
Примечания ** - Габаритные размеры и масса каждого теплосчетчика зависят от количества датчиков потока и определяются спецификацией заказа. △0min - минимальное измеряемое значение разности температур между подаюишм^^заг-ным трубопроводами, °C; ДО - разность температур в подающем и обратном трубопроводах, °C и f |U₽ i \ А q и qD - измеренное и максимальное значение расхода. || )| | |
|
V \ Республики Беларусь1 jl V. \Для документов/ Zr | |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на эксплуатационную документацию и на переднюю панель вычислителя методом офсетной печати или лазерной гравировки.
Комплектность
Комплект поставки теплосчетчика соответствует таблице 4.
Таблица 4
|
Наименование |
Количество, шт. |
Примечание |
|
Вычислитель |
1 |
- |
|
Измерительный преобразователь расхода |
До 4-х |
В соответствии со спецификацией заказа |
|
Электромагнитный первичный преобразователь расхода |
До 2-х |
В соответствии со спецификацией заказа |
|
Комплекты термопреобразователей сопротивления |
До 3-х |
В соответствии со спецификацией заказа |
|
Термопреобразователи сопротивления |
До 6-и |
В соответствии со спецификацией заказа |
|
Программное обеспечение (CD-R) |
1 |
В соответствии со спецификацией заказа |
|
Кабель для подключения интерфейса |
1 |
В соответствии со спецификацией заказа |
|
Вставка плавкая ВП-1-0,5 А 250 В |
2 |
- |
|
Руководство по эксплуатации |
1 экз. |
- |
|
Паспорт |
1 экз. |
- |
|
Инструкция по монтажу |
1 экз. |
- |
|
Методика поверки МРБ МП.2519-2015 |
1 экз. |
По отдельному заказу |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».
СТБ ГОСТ Р 51649-2004 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
СТБ EN 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования»
СТБ EN 1434-4-2011 «Теплосчетчики. Испытания утверждения типа».
ТУ BY 100082152.021-2015 « Теплосчетчики ТЭМ-116. Технические условия».
МИ 2412-97 «Государственная система обеспечения единства измерений. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».
МРБ МП.2519-2015 «Теплосчетчики ТЭМ-116. Методика поверки»
СТБ ISO 4064-1-2007 «Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счётчики холодной питьевой и горячей воды. Технические требования».
СТБ ISO 4064-3-2007 «Измерение расхода воды в закрытых трубопроводах под полной нагрузкой. Счётчики холодной питьевой и горячей воды. Методы и средства испытаний».
[государственный реестр I средств измерений J \ Республики Беларусь / \Для документов/
Заключение
Теплосчетчики ТЭМ-116 соответствуют требованиям ТУ BY 100082152.021-2015, СТБ EN 1434-1-2011, СТБ EN 1434-4-2011, СТБ ГОСТ Р 51649-2004, ГОСТ 12997-84, ТР ТС 004/2011, ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: ТС BY/112 11.01, ТР004 003 13517, декларация действительна до 21.08.2020).
Теплосчётчики, относящиеся к классу точности 1 по СТБ EN 1434-1-2011 дополнительно соответствуют требованиям СТБ ISO 4064-1-2007, СТБ ISO 4064-3-2007.
Межповерочный интервал - не более 48 месяцев при выпуске из производства и не более 24 месяцев при эксплуатации (при применении в сфере законодательной метрологии).
