Теплосчетчики SKU-02
| Номер в ГРСИ РФ: | РБ 03 10 0281 16 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Теплосчетчики |
| Производитель / заявитель: | ООО "КАТРАБЕЛ", г.Минск |
Теплосчетчики SKU-02 (далее - счетчики) предназначены для измерения и регистрации тепловой энергии в водяных системах теплоснабжения закрытого и открытого типа, объема воды в системах водоснабжения.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 0281 16 |
| Наименование | Теплосчетчики SKU-02 |
| Год регистрации | 2016 |
| Номер сертификата | 10448 |
| Дата регистрации | 2016-05-31 |
| Срок действия | 2021-05-31 |
| Получатель сертификата | ООО "КАТРАБЕЛ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "КАТРАБЕЛ"
Адрес: ул. Чеботарева, 14, 220070, г.Минск
Контакты: (017) 230-87-89 / (017) 230-35-35 / katraby@mail.bn.by
Поверка
| Межповерочный интервал / Периодичность поверки | 48/24 мес. |
| Методика поверки | Поверка проводится по МРБ МН. 920-2011 (извещение №1). Согласно решению НТК №03-2005 межповерочный интервал: при выпуске из производства, начиная с 1 апреля 2005 года - не более 48 месяцев, в эксплуатации - не более 24 месяцев. |
Поверители
Скачать
|
Описание типа РБ 03 10 0281 16 [2016-10-24]
rb-03-10-0281-16_2016-10-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0281 16 [2012-01-17]
rb-03-10-0281-16_2012-01-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 0281 16 [2008-07-17]
rb-03-10-0281-16_2008-07-17.pdf
|
Скачать |
Описание типа
Назначение
Теплосчетчики SKU-02 (далее - счетчики) предназначены для измерения и регистрации тепловой энергии в водяных системах теплоснабжения закрытого и открытого типа, объема воды в системах водоснабжения.
Область применения - источники тепла, тепловые сети, промышленность, коммунальное хозяйство, учреждения и другие потребители.
Счетчики всех модификаций, кроме модификаций расходомер SKU-02-F1 (SKU-02-B-F1) и SKU-02-F2 (SKU-02-B-F2), применяются для учета тепловой энергии, объема и массы воды.
Счетчики модификаций расходомер SKU-O2-F1(SKU-O2-B-F1) и SKU-02-F2 (SKU-02-B-F2) применяются только для измерения расхода и объема воды.
Описание
Счетчик является комбинированным, многоканальным, многофункциональным микропроцессорным устройством со встроенным цифробуквенным индикатором.
Принцип работы счетчика основан на измерении параметров теплоносителя в трубопроводах и последующем определении тепловой энергии путем обработки результатов измерений.
В состав счетчика входят:
- вычислитель;
- датчики потока (ППР);
- термопреобразователи сопротивления (ТС), кроме модификаций расходомер SKU-O2-F1(SKU-O2-B-F1) и SKU-02-F2 (SKU-02-B-F2).
В зависимости от конфигурации и количества измеряемых параметров счетчики представлены несколькими модификациями.
В соответствии с заданной конфигурацией счетчик должен производить прием и обработку измерительной информации в системах потребления тепловой энергии, в каждой из которых может быть реализована одна из схем учета. '
Обозначение модификаций, область применения, формулы расчета тепз^фбй ^jepiT^n; количество ТС и датчиков потока приведены в таблице 1. ( Д
ТС, входящие в состав счетчика, имеют следующие номинальные статические характеристики: PtlOO (100П ) или Pt5OO (500П) класса А или В по ГОСТ 6651-2009 и СТБ EN 60751-2011.
Возможно использование дополнительных расходомеров и датчиков потока (ПНР) со стандартным выходным импульсным сигналом с напряжением от 2,5 до 3,7 В и частотой от 5 до 200 Гц и измерительных преобразователей давления (ДИД) с пределами допускаемой приведенной погрешностью ±1 % и стандартным выходным токовым сигналом, пропорциональным избыточному давлению: от 0 до 0,6; от 0 до 1,0 или от 0 до 1,6 МПа.
Основные типы ТС и дополнительные ППР и ДИД, применяемые в составе счетчика, а также диаметры условного прохода ППР и соответствующие этим диаметрам диапазоны измерения расхода указаны в приложении А. Возможно применение других ТС, ППР и ДИД, внесенных в Государственный реестр средств измерений Республики Беларусь и имеющих аналогичные характеристики.
Счетчик поддерживает обмен информацией но стандартному последовательному интерфейсу RS 232 или через оптический порт, посредством которого считываются текущие и статистические данные параметров систем теплоснабжения и данные используемой модификации счетчика. Счетчик также обеспечивает вывод информации непосредственно на принтер.
В счетчиках модификаций SKU-02-K-XXXX-XXX.XXX-XXX и
SKU-02-B-XXXX-XXX.XXX-XXX допускается устанавливать вычислители непосредственно на корпус датчика потока при температуре теплоносителя не более 90 °C.
Таблица 1
|
Область применения |
Формула расчета тепловой энергии |
Обозначение модификации счетчика |
Количество ТС |
К-во ППР, шт. |
|
1 |
2 |
3 |
4 |
Я |
|
Системы теплоснабжения открытого типа |
Е=Е1-Е2 E1=V, - Р1 (hi -hc) E2=V2 ■ Р2 ( h2 - hc) |
SKU-02-A1 SKU-02-B-A |
3 |
2 |
|
SKU-02-A2 SKU-02-B-AC |
2 |
2 | ||
|
Системы теплоснабжения закрытого типа |
E = V, -pr (h,-h2) |
SKU-02-U1 SKU-02-B-U1 SKU-02-K-U1 SKU-02-U3 SKU-02-B-U1F |
2 2 |
1 |
|
E = V2 • p2- ( h, -h2) |
SKU-02-U2 SKU-02-B-U2 SKU-02-K-U2 |
2 |
1 | |
|
SKU-02-U4 SKU-02-B-2F |
2 |
2 | ||
|
Системы горячего водоснабжения |
E = V| -P1- ( h,-hc) |
SKU-02-U5 SKU-02-B-A3 |
1 |
1 |
|
Системы водоснабжения |
SKU-02-F1 SKU-02-B-F1 |
- |
1 | |
|
SKU-02-F2 SKU-02-B-F2 |
f/< .1 |
,;^;-2 X 'X |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
6 |
|
Е = Е1 +Е2 El = Vt • pi • ( hj - h2) Е2 = V3 • р3 • ( h2 - h3) |
SKU-02-K1 SKU-02-B-A4 |
3 |
2 | |
|
Системы учета отпущенной тепловой энергии |
Е=Е1 +Е2 El=V2-p2-(hi-h2) Е2= V3 • рз • ( h] - Из) |
SKU-02-K2 SKU-02-B-A2 |
3 |
2 |
|
Комбинированные системы отопления и горячего водоснабжения |
mm w m to — toll II II II < < m < < и ■ • и .и о 'тз w ид m Д A + + tr tr to tr m m 11 "1 ~ 3“ □“ 0 rT —z s—Z 4^ 4—Z |
SKU-02-B-U1A3 SKU-02-B-U2A3 |
3 3 |
2 2 |
Примечание:
V), V2 , V3 - значения объема воды, измеренные соответствующими датчиками потока;
pi... р3 - плотности воды, соответствующие температурам Т1...ТЗ;
Ь]...Ьз - энтальпии воды, соответствующие температурам Т1...ТЗ
hc - энтальпия воды, соответствующая температуре холодной воды;
Е - суммарная тепловая энергия;
El, Е2 - тепловая энергия 1-го и 2-го канала измерения
Счетчики в зависимости от модификаций, представленных в таблице 1, осуществляют индикацию следующих параметров:
текущего значения объемного расхода теплоносителя [м3/ч] в трубопроводах, на которых
установлены датчики потока (от 1 до 2 в зависимости от конфигурации счетчика);
температуры теплоносителя [°C] в подающем и обратном трубопроводах;
температуры холодной воды (измеренной или установленной программно в зависимости от модификации счетчика);
избыточного давления [МПа] в трубопроводах, на которых установлены преобразователи давления (до 2 в зависимости от конфигурации счетчика);
текущего времени (с указанием часов, минут, секунд) и даты (с указанием числа, месяца, года);
времени возникновения ошибки (индицируется так же код ошибки);
текущего значения массового расхода теплоносителя [т/ч] в трубопроводах, на которых установлены датчики потока;
разности температур теплоносителя [°C] в подающем и обратном (или трубопроводе холодного водоснабжения) трубопроводах;
суммарного текущего значения тепловой мощности [кВт] в каждом канале;
среднечасовых и среднесуточных значений температур t [°C] теплоносителя;
среднечасовой и среднесуточной разности температур At [°C] между подающим и обратным трубопроводами;
среднечасовых и среднесуточных значений давления в трубопроводах [МПа];
суммарного с нарастающим итогом значения потребленной (отпущенной) тепловой энергии [ГДж ,Гкал , МВт-ч ];
суммарных с нарастающим итогом значений объема [м3] или массы [т] тсилоцоси геля;-
- времени работы [ч];
- времени работы в нештатных ситуациях [ч];
- потребленной (отпущенной) тепловой энергии за каждый час, день и месяц [ГДж, Гкал, МВт-ч ] по каждому каналу измерения;
объема [м3] или массы [т] теплоносителя, протекшего за каждый час, день и месяц по трубопроводам, на которых установлены датчики потока;
времени [ч, мин] нормальной работы за каждый час, сутки и месяц;
времени работы в нештатных ситуациях [ч, мин] за каждый час, сутки и месяц;
информации о возникающих ошибках за каждый час, сутки и месяц.
Счетчик осуществляет также хранение следующих параметров:
- суммарного с нарастающим итогом значения потребленной (отпущенной) тепловой энергии [ГДж ,Гкал , МВт-ч ];
- потребленной (отпущенной) тепловой энергии за каждый час, день и месяц [ГДж, Гкал, МВт-ч ] по каждому каналу измерения;
- суммарных с нарастающим итогом значений объема [м3] или массы [т] теплоносителя;
объема [м3] или массы [т] теплоносителя, протекшего за каждый час, день и месяц по трубопроводам, на которых установлены датчики потока;
- общего времени работы [ч];
- общего времени работы в нештатных ситуациях [ч];
времени работы в нештатных ситуациях [ч, мин] за каждый час, сутки и месяц;
информации о возникающих ошибках за каждый час, сутки и месяц.
Внешний вид счетчиков приведен на рисунках 1-3.

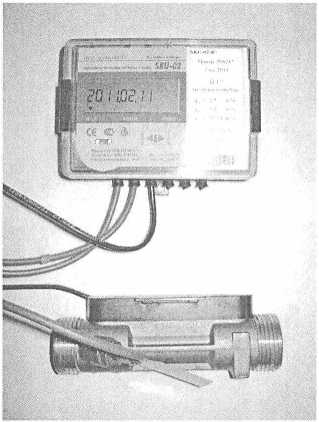

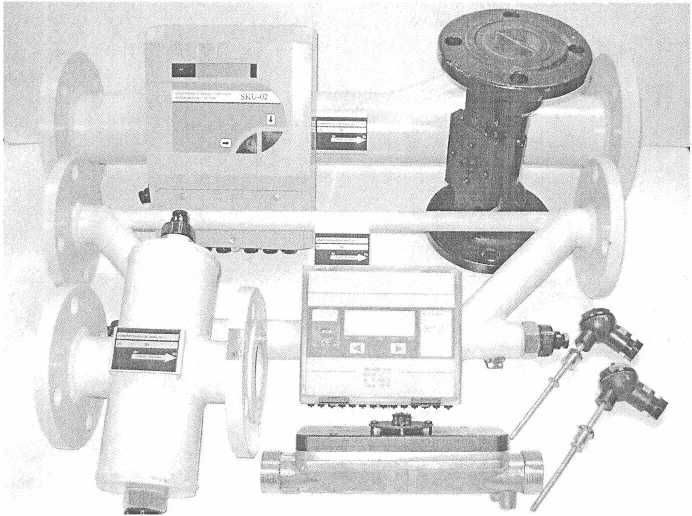

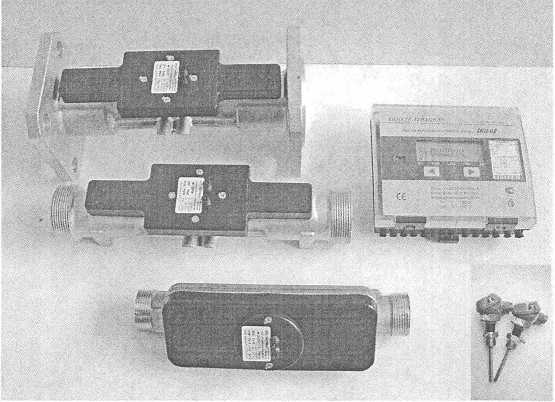

Рисунок 1. Внешний вид счетчиков модификаций: SKU-02-X-XXXX-XXX.XXX.-XXX
Рисунок 2. Внешний вид счетчиков модификаций SKU-02-B-XXXX-XXX.XXX-XXX
Рисунок 3. Внешний вид счетчиков модификаций SKU-02-K-XXXX-XXX.XXX-XXX
Схема пломбировки счетчика для защиты от несанкционированного доступа с указанием мест для оттиска знака поверки и гарантийной пломбы (наклейки) завода-изготовителя приведена в Приложении Б к описанию типа.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Диаметры условного прохода и условное обозначение датчиков потока счетчиков и соответствующие им минимальный (qi), номинальный (qn), максимальный (qp) расходы и потери давления (ДР) представлены в таблице 2.
Таблица 2
|
Диаметр условного прохода (DN) ПП расхода, мм |
Расход воды, м3 / ч |
Потери давления в первичном преобразователе расхода (ДР) при qnom, кПа, не более | ||
|
q. |
Чп |
Чр | ||
|
15(Л)* |
0,006 |
0,6 |
1,2 |
23,4 |
|
15(Л)* |
0,015 |
1,5 |
3 |
23,4 |
|
20(Л)* |
0,025 |
2,5 |
5 |
18,8 |
|
25(Л)* |
0,035 |
3,5 |
7 |
4,0 |
|
25 |
0,15 |
5 |
8 |
21,0 |
|
32(Л)* |
0,06 |
6 |
12 |
10,0 |
|
32 |
0,25 |
10 |
15 |
15,0 |
|
40(Л) |
0,15 |
15 |
30 |
10,0 |
|
50(Л)* |
0,1 |
10 |
20 |
12,0 |
|
50 |
0,5 |
20 |
30 |
12,0 |
|
65(Л)* |
0,25 |
25 |
50 |
12,0 |
|
80 |
1,8 |
90 |
180 |
5,0 |
|
100 |
2,8 |
140 |
280 |
5,0 |
|
150 |
6,3 |
315 |
630 |
5,0 |
|
200 |
11 |
550 |
1100 |
2,5 |
|
250 |
17 |
850 |
1700 |
2,5 |
|
300 |
25 |
1250 |
2500 |
2,5 |
|
400 |
42 |
2100 |
4200 |
1,5 |
|
500 |
70 |
3500 |
7000 |
1,5 |
|
600 |
100 |
5000 |
10000 |
1,5 |
|
700 |
150 |
7500 |
15000 |
1,5 |
|
800 |
180 |
9000 |
18000 |
1,5 |
|
1000 |
280 |
14000 |
28000 |
1,5 |
|
Примечание: |
- литой первичный преобразователь | |||
Теплоноситель по СНиП 2.04.07-86 ............................................
вода
1,6
см.таблицу 1
от 0 до 150
(от 0 до 90) от 3 до 15(Т
Рабочее давление, МПа, не более,...............................................
Диапазон измерений расходов теплоносителя, м3/ч..............................
Диапазон измерений температуры измеряемой среды, °C.......................
(для модификации SKU-02- К-ХХХХ-ХХХ.ХХХ-ХХХ и
SKU-02- В-ХХХХ-ХХХ.ХХХ-ХХХ при установке вычислителя непосредственно на датчик потока).....................................................
Диапазон измерений разности температур измеряемой среды, °C.............
(для модификации SKU-02- К-ХХХХ-ХХХ.ХХХ-ХХХ и
SKU-02- В-ХХХХ-ХХХ.ХХХ-ХХХ при установке вычислителя непо-
средственно на датчик потока)....................................................
(от 3 до 90)
от 4 до 20;
от 0 до 5;
от 0 до 20
1(C)
±(2+4A0mjn/A0 +0,01 qp/ q)
2(B)
±(3+4A0mjn/A0 +0,02qp/ q)
Диапазоны входных аналоговых сигналов, пропорциональных значению избыточного давления, мА...........................................
Класс точности по СТБ EN 1434-1-2011 (СТБ ГОСТ Р 51649-2004 ).. Пределы допускаемой относительной погрешности счетчика при измерении тепловой энергии, % .................................................
Класс точности по СТБ EN 1434-1 -2011 (СТБ ГОСТ Р 51649-2004 ).. Пределы допускаемой относительной погрешности счетчика при измерении тепловой энергии, % .................................................
где : Л0 - измеренная разность температур в подающем и обратном трубопроводах, (°C), Д0ппп-минимальная разность температур в подающем и обратном трубопроводах, (°C), qp q - значения максимального и измеряемого расходов.
Пределы допускаемой относительной погрешности счетчика при измерении объема, массы, расхода воды счетчиков класса 1(C), %........
±(1 +0,01 qp/q)
± (2 +0,02 qp /q)
±(O,5+3A0min/A0)
Пределы допускаемой относительной погрешности измерения объема, массы, расхода воды счетчиками класса 2(B), %........
Пределы допускаемой относительная погрешности измерения разности температур (Et) комплектом термопреобразователей сопротивления, подобранных в пару, %, не более.........................................
Весовые коэффициенты выходных импульсных сигналов счетчика в зависимости от максимального расхода соответствуют значениям, указанным в таблице 2.
Таблица 2
|
Расход qp, м3/ч |
Весовые коэффициенты импульсов, пропорциональные тепловой энергии, 1е , ГДж/имп |
Весовые коэффициенты импульсов, пропорциональные объему протекшей воды, Iv, м3/имп |
|
Чп — з |
5-Ю'7 |
4-10-6 |
|
ЧР = 5 |
2-10‘7 |
5-10'6 |
|
qp < 40 |
10'5 |
10'4 |
|
40 < qp <500 |
10’4 |
10'3 |
|
500< qp < 7000 |
10'3 |
10‘2 |
|
qp> 7000 |
10'2 |
10’1 |
Диапазон весовых коэффициентов импульсного сигнала от датчиков потока с импульсным выходом, IVk, л/имп....................................................
от 10’1 до 103
±0,05
±0,5
±0,5
Пределы допускаемой относительной погрешности вычислителя при измерении расхода и объема по импульсным каналам, %,.................................
Пределы допускаемой абсолютной погрешности вычислителя при измерении температуры, °C.........................................................................
Пределы допускаемой приведенной погрешности вычислителя при измерении давления, % от верхнего предела измерения давления..................
Пределы допускаемой относительной погрешности счетчика при измерении времени, %,.....................................................................................
Условия эксплуатации: температура окружающей среды, °C............................................
относительная влажность воздуха при температуре до 30 °C ... до 95 % атмосферное давление, кПа................................................ от 84 до 106,7
Номинальное напряжение питания переменного тока, В, с частотой (50±1)ГЦ модификаций SKU-02-XXXX-XXX.XXX-XXX
Номинальное напряжение питания постоянного тока, В, (от внутреннего источника) модификаций SKU-02-B-XXXX-XXX.XXX-XXX и
SKU-02-K-XXXX-XXX.XXX-XXX
Потребляемая мощность модификаций SKU-02-XXXX-XXX.XXX-XXX, Вт, не более
Ток потребления модификаций SKU-02-B-XXXX-XXX.XXX-XXX, мА, не более...........
модификаций SKU-02-K-XXXX-XXX.XXX-XXX, мА, не более...........
Габаритные размеры вычислителя, мм, не более модификаций SKU-02-XXXX-XXX.XXX-XXX..................... 268,5x185x83
модификаций SKU-02-B-XXXX-XXX.XXX-XXX.................. 159x142x52
модификаций SKU-02-K-XXXX-XXX.XXX-XXX.................. 117x44x89,5
Масса, кг, не более модификаций SKU-02-XXXX-XXX.XXX-XXX
модификаций SKU-02-B-XXXX-XXX.XXX-XXX
модификаций SKU-02-K-XXXX-XXX.XXX-XXX
Масса датчика потока, кг, (в зависимости от диаметра условного прохода) от 0,4 до 400 Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002
модификаций SKU-02-XXXX-XXX.XXX-XXX
модификаций SKU-02-B-XXXX-XXX.XXX-XXX
модификаций SKU-02-K-XXXX-XXX.XXX-XXX
Степени защиты, обеспечиваемые оболочками, по ГОСТ 14254-2015 ...... IP 54, категория 2
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
ЗНАК УТВЕРЖЕНИЯ ТИПА
Знак утверждения типа средства измерений наносится типографическим способом на титульный лист паспорта и на боковую или переднею панель вычислителя типографическим способом на табличку под защитным экраном.
Комплектность
Комплект поставки счетчика соответствует указанному в таблице 3. Таблица 3
|
Наименование |
Количество |
|
1 |
2 |
|
1 Вычислитель |
1 |
|
2 Датчики потока |
1..2*И?' |
|
3 Теплосчетчик SKU-02. Руководство по эксплуатации, паспорт | |
|
4 Термопреобразователи сопротивления Лист 8 из 12 |
j " ' - ! V\ \\ 7 |
Продолжение таблицы 3
|
1 |
2 |
|
5 Паспорт термопреобразователей сопротивления |
* |
|
6 Дополнительный датчик потока |
** |
|
7 Паспорт датчика потока |
** |
|
8 Преобразователь давления |
** |
|
9 Паспорт преобразователя давления |
** |
|
10 Методика поверки |
** |
* - количество (в зависимости от модификации) указано в таблице 1.
* - количество определяется договором на поставку
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 12997-84 «Изделия ГСП. Общие технические условия».
МРБ МП. 920-2011 «Теплосчетчики SKU-02. Методика поверки».
СТБ ГОСТ Р 51649-2004. «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия».
СТБ EN 1434-1-2011. «Теплосчетчики. Общие требования».
СТБ EN 1434-4-2011. «Теплосчетчики. Испытания утверждения типа».
ТР ТС 004/2011. «О безопасности низковольтного оборудования»
ТР ТС 020/2011. «Электромагнитная совместимость технических средств»
ТУ РБ 800010003.001-2003 «Теплосчетчики SKU-02. Технические условия».
Заключение
Теплосчетчики SKU-02 соответствуют требованиям ТУ РБ 800010003.001-2003, СТБ EN 1434-1-2011, СТБ EN 1434-4-2011, СТБ ГОСТ Р 51649-2004, ГОСТ 12997-84, ТР ТС 004/2011 и ТР ТС 020/2011 (декларация соответствия ТС BY/112 11.01.ТР004 003 08388 от 13.10.2014 года до 10.09.2019) .
Межповерочный интервал теплосчетчиков SKU-02, предназначенных для применения либо применяемых в сфере законодательной метрологии:
- при выпуске из производства - не более 48 месяцев,
- при проведении периодической поверки - не более 24 месяцев.
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93, тел.334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
Другие Теплосчетчики
